HDFS之Fsimage和Edits详解

一、NameNode元数据

1.1 概述

NameNode 的所有操作及整个集群的状态都存储在metadata（元数据）中，metadata通过 Fsimage 和 Eidts 文件保存。

metadata作用是在集群启动时将集群的状态恢复到关闭前的状态。

也就是 Hadoop集群因为各种原因需要重新启动，元数据能保证集群启动之后的状态和上次停止前的状态一致。

1.2 数据恢复过程

• 第一次启动 NameNode 前的格式化（hdfs namenode -format）操作会创建 fsimage 和 edits 文件。
• 非第一次启动，NameNode 会进行数据恢复：首先把 fsimage 加载到内存中形成文件系统镜像，然后再把 edits 中 fsimage_txid 之后的、所有事务 回放到这个文件系统镜像上。这个时候，集群也就恢复到关闭前的状态了。

1.3 配置

通过hdfs-site.xml文件可对Fsimage和Edits文件的位置进行配置

<!-- NameNode 元数据的存放目录 -->
<property>
    <name>dfs.namenode.name.dir</name>
    <value>file:/Users/llc/data/hadoop/namenode</value>
</property>
<!-- NameNode 日志文件的存放目录 -->
<property>
     <name>dfs.namenode.edits.dir</name>
     <value>file:/Users/llc/data/hadoop/namenode/edits</value
</property>

二、Fsimage和Edits介绍

2.1 工作原理

• Fsimage：fsimage保存了最新的元数据检查点，在HDFS启动时加载fsimage的信息，包含了整个HDFS文件系统的所有目录和文件的信息；
• Edits：edits主要是在NameNode已经启动情况下对HDFS进行的各种更新操作进行记录，HDFS客户端执行所有的写操作都会被记录到edits中

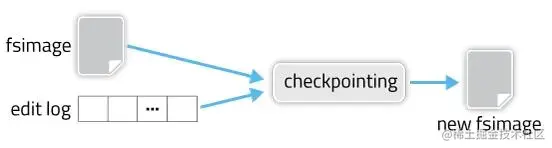

对于更新操作都会记录在edits中，为了避免edits不断增大，secondary namenode会周期性合并fsimage和edits成新的fsimage，新的操作记录会写入新的editlog中（合并过程后面会进行详细介绍）。

2.2 文件介绍

说明

• edits文件以 edits_ 开头，后面跟一个txid范围段，并且多个edits之间首尾相连；
• 正在使用的 edits 名字为 edits_inprogress_txid；
• 会保存两个fsimage文件，文件格式为fsimage_txid；
• fsimage文件和 edits 文件是通过txid来进行关联。

在启动HDFS时，只需要读入fsimage_0000000000000001499以及edits_inprogress_0000000000000001500就可以还原出当前hdfs的最新状况。

三、CheckPoint机制

3.1 作用

HDFS 的每个写操作都会写入 edits 中，如果集群规模非常庞大，操作又很频繁，随着时间的积累 edits 会变的很大，极端情况下会占满整个磁盘。

另外，由于 NameNode 在启动的时候，需要将 edits 中的操作重新执行一遍，过大的 edits 会延长 NameNode 的启动时间。

所以，通过 CheckPoint 定期对元数据进行合并。

3.2 fsimage和edits文件的合并过程

• 文件合并过程需要消耗io和cpu所以需要将这个过程独立出来，在Hadoop1.x中是由Secondnamenode来完成；
• Secondnamenode必须启动在单独的一个节点最好不要和namenode在同一个节点，这样会增加namenode节点的负担，而且维护时也比较方便；
• 在HA模式下，checkpoint 则由 StandBy 状态的 NameNode 来进行。

checkpoint合并条件

• dfs.namenode.checkpoint.preiod(默认值是3600，即1小时)，period参数表示，经过1小时就进行一次checkpoint
• dfs.namenode.checkpoint.txns(默认值是1000000)来决定，txns参数表示，hdfs经过100万次操作后就要进行checkpoint了。

这两个参数任意一个得到满足，都会触发checkpoint过程。

进行 checkpoint 的节点每隔 dfs.namenode.checkpoint.check.period(默认值是60）秒就会去统计一次hdfs的操作次数

3.3 HA模式下Checkpoint 过程

说明

1. StandBy NameNode 检查是否达到 checkpoint 条件：离上一次checkpoint操作是否已经有一个小时，或者HDFS已经进行了100万次操作。

2. StandBy NameNode 检查达到 checkpoint 条件后，将该 namespace 以fsimage.ckpt_txid 格式保存到 StandBy NameNode 的磁盘上，并且随之生成一个MD5文件。然后将该fsimage.ckpt_txid文件重命名为fsimage_txid。

3. StandBy NameNode 通过HTTP联系 Active NameNode。

4. Active NameNode 通过HTTP从 StandBy NameNode 获取最新的fsimage_txid文件并保存为fsimage.ckpt_txid，然后也生成一个MD5，将这个MD5与SBNN的MD5文件进行比较，确认ANN已经正确获取到了SBNN最新的fsimage文件。然后将fsimage.ckpt_txid文件重命名为fsimage_txit。

5. 通过上面一系列的操作，StandBy NameNode 上最新的 FSImage 文件就成功同步到了 Active NameNode 上。
