DMA突发模式

1 基础

• 字（Word）：在ARM体系结构中，字的长度为32位，而在8位/16位处理器体系结构中，字的长度一般为16位。

• 半字（Half-Word）：在ARM体系结构中，半字的长度为16位，与8位/16位处理器体系结构中字的长度一致。

• 字节（Byte）：在ARM体系结构和8位/16位处理器体系结构中，字节的长度均为8位。

    ARM 采用的是32位架构.\
    ARM 约定:\
    Byte ： 8 bits\
    Halfword ：16 bits (2 byte)\
    Word : 32 bits (4 byte)

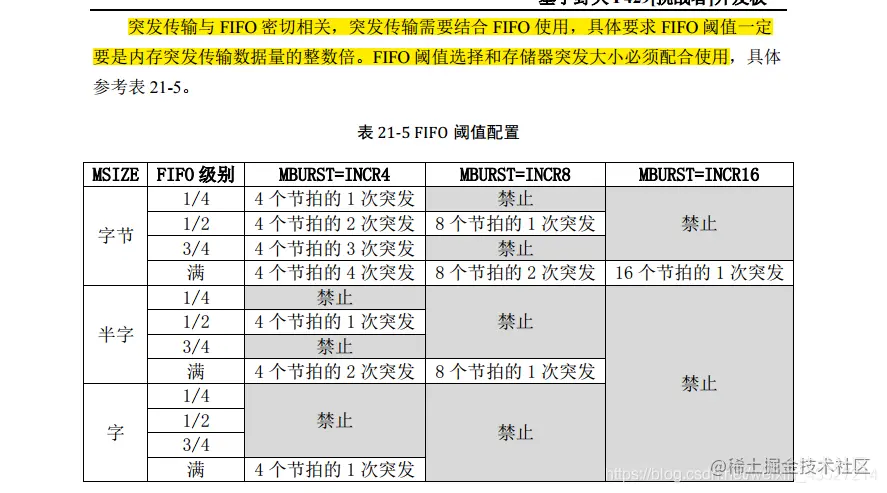

2 DMA传输类型分为直接模式和突发模式

• FIFO一共16个字节
• MBURST = INCR8意思是每次传输8*MSIZE数据，且FIFO必须是此乘积的整数倍，比如：MBURST = INCR8，MSIZE = 字节，一次传输的数据量 = 8 x 字节 = 8字节，此时FIFO有两种可能， 8 x 1 = 8 或者 8 x 2 = 16，如果选择FIFO = 8 ,那么一次突发就刚好满足FIFO大小，如果选择FIFO = 16, 那么需要两次突发 2 x 8 = 16，因此需要两次突发

2.1 注意

• 1.这里突发后的目的地是FIFO,当FIFO达到对应的阈值后开始发送。
• 2.突发模式需要配合FIFO使用！
• 3.这里的MSIZE不会决定最后输出数据的宽度，输出的数据宽度由数组的类型确定，此MSIZE只是用来确定突发的次数。
