向量化

SIMD

即 single instruction multiple data 英文首字母缩写，单指令流多数据流，也就是说一次运算指令可以执行多个数据流，一个简单的例子就是向量的加减。

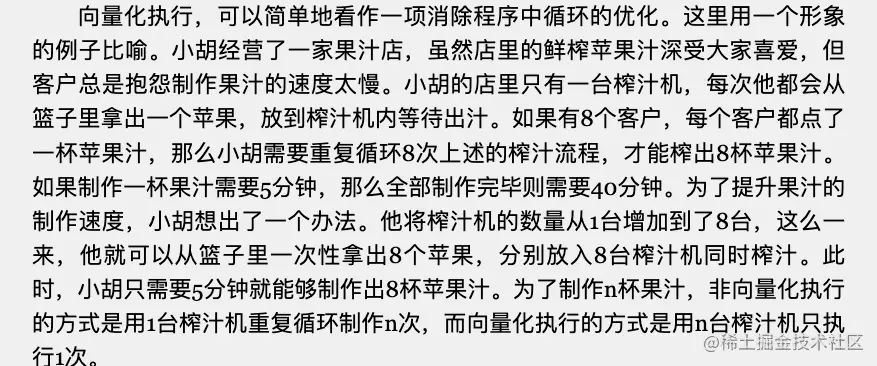

ClickHouse原理解析与应用实践中举的例子

SSE 与 SMID 关系

SSE（为Streaming SIMD Extensions的缩写）是由 Intel公司在1999年推出Pentium III处理器时，同时推出的新指令集。如同其名称所表示的，SSE是一种SIMD指令集。SSE有8个128位寄存器，XMM0 ~XMM7。可以用来存放四个32位的单精确度浮点数。可以看出，SSE 是一套专门为 SIMD（单指令多数据）架构设计的指令集。通过它，用户可以同时在多个数据片段上执行运算，实现数据并行（aka:矢量处理）。

SSE2是SSE指令的升级版，寄存器与指令格式都和SSE一致，不同之处在于其能够处理双精度浮点数等更多数据类。SSE3增加了13条新的指令。

SSE指令集实现了SIMD技术

C++使用SIMD编程的3种方法

SIMD指令集的使用，有如下三种方式：

编译器优化即使用C/C++编写程序之后，带有SIMD优化选项编译，在CPU支持的情况下，编译器按照自己的规则去优化。
使用intrinsic指令参考Intel手册，针对SIMD指令，可以在编程时直接使用其内置的某些库函数，编译的时候在cpu和编译器的支持下会生成对应的SIMD指令。比如：double _mm_cvtsd_f64 该函数编译时就会翻译成指令：movsd
嵌入式汇编内联汇编直接在程序中嵌入对应的SIMD指令。

一般数据库中使用第二种方法，直接在编程的时候使用向量化技术

使用intrinsic指令

例如，要使用SSE3，则

#include <tmmintrin.h>

如果不关心使用那个版本的SSE指令，则可以包含所有

#include <intrin.h>

File	描述	VS	VisualStudio
intrin.h	All Architectures	8.0	2005
mmintrin.h	MMX intrinsics	6.0	6.0 SP5+PP5
xmmintrin.h	Streaming SIMD Extensions intrinsics	6.0	6.0 SP5+PP5
emmintrin.h	Willamette New Instruction intrinsics (SSE2)	6.0	6.0 SP5+PP5
pmmintrin.h	SSE3 intrinsics	9.0	2008
tmmintrin.h	SSSE3 intrinsics	9.0	2008
smmintrin.h	SSE4.1 intrinsics	9.0	2008
nmmintrin.h	SSE4.2 intrinsics.	9.0	2008
wmmintrin.h	AES and PCLMULQDQ intrinsics.	10.0	2010
immintrin.h	Intel-specific intrinsics(AVX)	10.0	2010 SP1
ammintrin.h	AMD-specific intrinsics (FMA4, LWP, XOP)	10.0	2010 SP1
mm3dnow.h	AMD 3DNow! intrinsics	6.0	6.0 SP5+PP5

使用SIMD办法

利用优点频繁调用的基础函数，大量的可并行计算•
尽量避免： SSE指令集对分支处理能力非常的差，而且从128位的数据中提取某些元素数据的代价又非常的大，因此不适合有复杂逻辑的运算。

doris实现向量化

介绍

为什么要介绍doris，因为doris刚开始向量化改造，所以可以看到很多思路相关文档如下

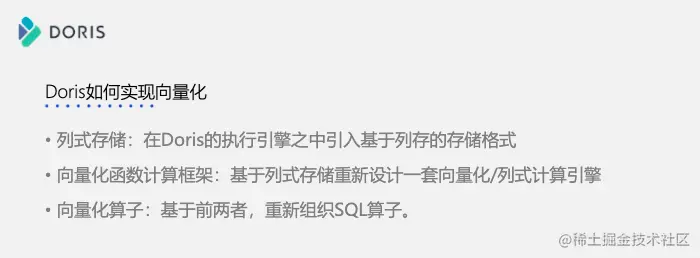

实现方式

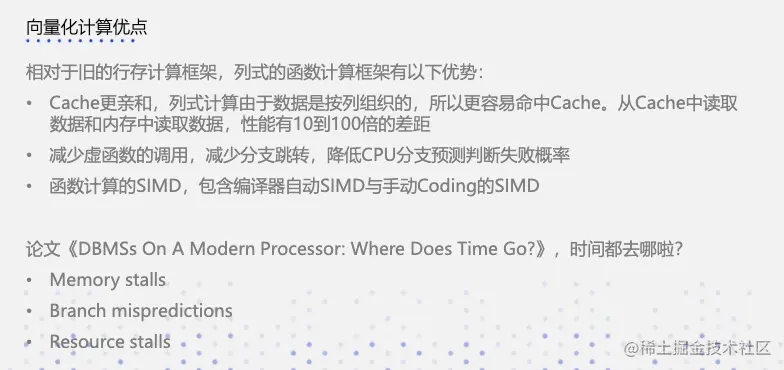

为什么是列式存储因为向量化计算就是一次取多个数据，列式存储特别适合，如果不适配，加速效果很不好

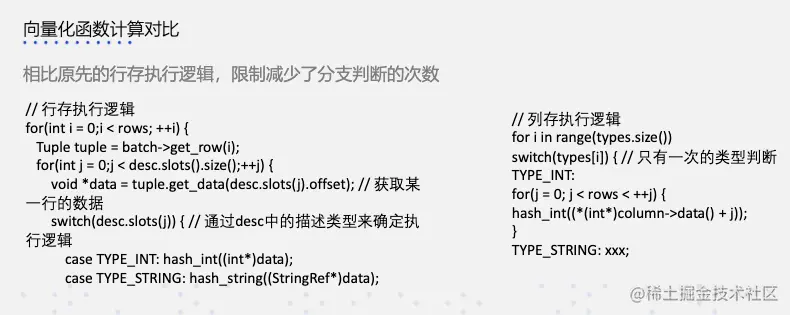

向量化之后函数的编写方式都会改变，因为分支预测会变少，使用的底层函数也不同

代码分析

starrocks向量化

也是通过算子、表达式、存储三个方面来进行向量化，starrocks的完成度比doris高很多，大家有兴趣可以比较分析下代码

blog.bcmeng.com/post/starro…

ck实现向量化

介绍

向量化的集大成者就是clickhouse olap数据库这也是clickhouse为什么这么快的原因之一

例子

下面是 clickhouse/src/Functions/LowerUpperImpl.h 文件

#pragma once
#include <Columns/ColumnString.h>


namespace DB
{

template <char not_case_lower_bound, char not_case_upper_bound>
struct LowerUpperImpl
{
    static void vector(const ColumnString::Chars & data,
        const ColumnString::Offsets & offsets,
        ColumnString::Chars & res_data,
        ColumnString::Offsets & res_offsets)
    {
        res_data.resize(data.size());
        res_offsets.assign(offsets);
        array(data.data(), data.data() + data.size(), res_data.data());
    }

    static void vectorFixed(const ColumnString::Chars & data, size_t /*n*/, ColumnString::Chars & res_data)
    {
        res_data.resize(data.size());
        array(data.data(), data.data() + data.size(), res_data.data());
    }

private:
    static void array(const UInt8 * src, const UInt8 * src_end, UInt8 * dst)
    {
        const auto flip_case_mask = 'A' ^ 'a';

#ifdef __SSE2__
        const auto bytes_sse = sizeof(__m128i);
        const auto src_end_sse = src_end - (src_end - src) % bytes_sse;

        const auto v_not_case_lower_bound = _mm_set1_epi8(not_case_lower_bound - 1);
        const auto v_not_case_upper_bound = _mm_set1_epi8(not_case_upper_bound + 1);
        const auto v_flip_case_mask = _mm_set1_epi8(flip_case_mask);

        for (; src < src_end_sse; src += bytes_sse, dst += bytes_sse)
        {
           ** /// load 16 sequential 8-bit characters
            const auto chars = _mm_loadu_si128(reinterpret_cast<const __m128i *>(src));

            /// find which 8-bit sequences belong to range [case_lower_bound, case_upper_bound]
            const auto is_not_case
                = _mm_and_si128(_mm_cmpgt_epi8(chars, v_not_case_lower_bound), _mm_cmplt_epi8(chars, v_not_case_upper_bound));

            /// keep `flip_case_mask` only where necessary, zero out elsewhere
            const auto xor_mask = _mm_and_si128(v_flip_case_mask, is_not_case);

            /// flip case by applying calculated mask
            const auto cased_chars = _mm_xor_si128(chars, xor_mask);

            /// store result back to destination
            _mm_storeu_si128(reinterpret_cast<__m128i *>(dst), cased_chars);**
        }
#endif

        for (; src < src_end; ++src, ++dst)
            if (*src >= not_case_lower_bound && *src <= not_case_upper_bound)
                *dst = *src ^ flip_case_mask;
            else
                *dst = *src;
    }
};

}

是ck中的一个算子，我们可以看到其中使用了向量化技术，主要体现在内部实现上

_mm_loadu_si128表示：Loads 128-bit value；即加载128位值
_mm_and_si128(a,b)表示：将a和b进行与运算，即r=a&b
...

可以看到，内部实现用了上面这些函数，这些都是 SSE2 Intrinsics的函数有个这个文档

blog.csdn.net/fengbingchu…

从这个方面来看，这个实现是非常麻烦的，因为需要改写每个算子，而一个数仓中，大概有几百个算子，每个都得改写，，工作量可想而知，这也是为什么数据仓库软件动不动就百万行代码的原因之一。

引用

www.cnblogs.com/xidian-wws/…

www.jianshu.com/p/fc384f18f…

15721.courses.cs.cmu.edu/spring2019/…
