之前咱们说过了正交相机的轨道控制器，接下来再看透视相机的轨道控制器，就会方便很多。
1-透视相机的位移轨道
透视相机的位移轨道和正交相机的位移轨道是相同原理的，都是对相机视点和目标点的平移。
接下来咱们直接说一下代码实现。
1.建透视交相机
const eye = new Vector3(0, 0.5, 1)
const target = new Vector3(0, 0, -2.5)
const up = new Vector3(0, 1, 0)
const [fov, aspect, near, far] = [
45,
canvas.width / canvas.height,
1,
20
]
const camera = new PerspectiveCamera(fov, aspect, near, far)
camera.position.copy(eye)
camera.lookAt(target)
camera.updateWorldMatrix(true)
2.在正交相机的位移轨道的基础上改一下pan方法
- 将鼠标在画布中的位移量转目标平面位移量
const {matrix,position,up}=camera
const {clientWidth,clientHeight}=canvas
//视线长度：相机视点到目标点的距离
const sightLen = position.clone().sub(target).length()
//视椎体垂直夹角的一半(弧度)
const halfFov = fov * Math.PI / 360
//目标平面的高度
const targetHeight = sightLen * Math.tan(halfFov) * 2
//目标平面与画布的高度比
const ratio = targetHeight / clientHeight
//画布位移量转目标平面位移量
const distanceLeft = x * ratio
const distanceUp = y * ratio

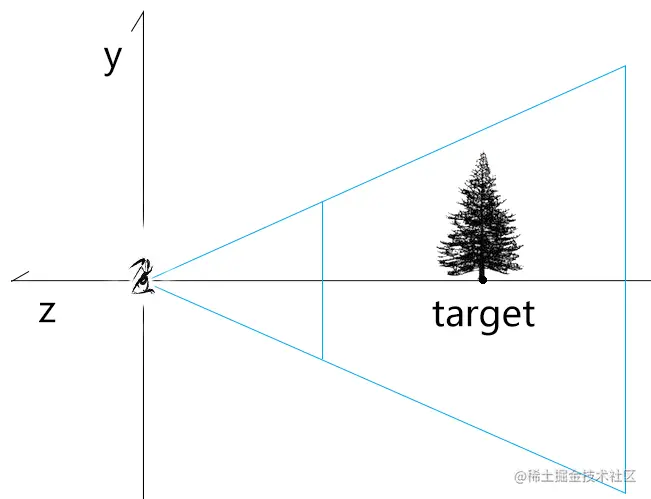

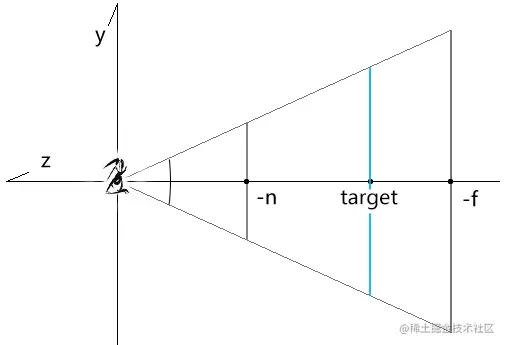

注：目标平面是过视点，平行于裁剪面的平面
- 将鼠标在目标平面中的位移量转世界坐标
//相机平移方向
//鼠标水平运动时，按照相机本地坐标的x轴平移相机
const mx = new Vector3().setFromMatrixColumn(matrix, 0)
//鼠标水平运动时，按照相机本地坐标的y轴，或者-z轴平移相机
const myOrz = new Vector3()
if (screenSpacePanning) {
//y轴，正交相机中默认
myOrz.setFromMatrixColumn(matrix, 1)
} else {
//-z轴，透视相机中默认
myOrz.crossVectors(up, mx)
}
//目标平面位移量转世界坐标
const vx = mx.clone().multiplyScalar(-distanceLeft)
const vy = myOrz.clone().multiplyScalar(distanceUp)
panOffset.copy(vx.add(vy))
透视相机的位移轨道就这么简单，接下来咱们说一下透视相机的缩放轨道。
2-透视相机的缩放轨道
透视相机缩放是通过视点按照视线的方向，接近或者远离目标点来实现的。
2-1-举个例子
已知：
- 视点e=5
- 目标点t=15
- （视点即将位移的距离）/（位移前，视点与与目标点的距离）= 0.4
求：视点移动2次后的位置
解：
视点第1次移动后的位置：5+(15-5)*0.4=9
视点第2次移动后的位置：9+(15-9)*0.4= 11.4
基本原理就是这样，视点移动n此后的位置都可以按照上面的逻辑来计算。
接下来，咱们看一下代码实现。
2-2-代码实现
我们可以直接在正交相机缩放轨道的基础上做一下修改。
function dolly(dollyScale) {
camera.position.lerp(target, 1 - dollyScale)
}
-
lerp ( v : Vector3, alpha : Float ) 按比例去两点之间的插值
其源码如下：
lerp( v, alpha ) {
this.x += ( v.x - this.x ) * alpha;
this.y += ( v.y - this.y ) * alpha;
this.z += ( v.z - this.z ) * alpha;
return this;
}
- dollyScale：（位移之后视点与目标点的距离）/（位移前，视点与与目标点的距离）
- 1-dollyScale：（视点即将位移的距离）/（位移前，视点于与目标点的距离）
正交相机缩放轨道的基本实现原理就是这么简单。
然而，后面我们还得用球坐标对相机进行旋转，球坐标是已经涵盖了相机视点位的。
因此，我们还可以直接把相机视点位写进球坐标里。
2-3-球坐标缩放
1.像正交相机的旋转轨道那样，定义球坐标对象。
const spherical = new Spherical()
.setFromVector3(
camera.position.clone().sub(target)
)
2.修改旋转方法
function dolly(dollyScale) {
spherical.radius*=dollyScale
}
3.更新方法也和正交相机的旋转轨道一样
function update() {
//基于平移量平移相机
target.add(panOffset)
camera.position.add(panOffset)
//基于球坐标缩放和旋转相机
const rotateOffset = new Vector3()
.setFromSpherical(spherical)
camera.position.copy(
target.clone().add(rotateOffset)
)
//更新投影视图矩阵
camera.lookAt(target)
camera.updateMatrixWorld(true)
pvMatrix.multiplyMatrices(
camera.projectionMatrix,
camera.matrixWorldInverse,
)
//重置球坐标和平移量
spherical.setFromVector3(
camera.position.clone().sub(target)
)
panOffset.set(0, 0, 0)
// 渲染
render()
}
3-透视相机的旋转轨道
透视相机的旋转轨道和正交相机的实现原理都是一样的，可以用球坐标系实现，也可以用轨迹球实现。
- 基于球坐标系的旋转轨道，可直接参考正交相机基于球坐标系的旋转轨道来写。
/* 旋转轨道 */
const spherical = new Spherical()
.setFromVector3(
camera.position.clone().sub(target)
)
//'xy','x','y'
const rotateDir = 'xy'
……
/* 指针移动时，若控制器处于平移状态，平移相机；若控制器处于旋转状态，旋转相机。 */
canvas.addEventListener('pointermove', ({ clientX, clientY }) => {
dragEnd.set(clientX, clientY)
switch (state) {
case 'pan':
pan(dragEnd.clone().sub(dragStart))
break
case 'rotate':
rotate(dragEnd.clone().sub(dragStart))
break
}
dragStart.copy(dragEnd)
})
……
// 旋转方法
function rotate({ x, y }) {
const { clientHeight } = canvas
const deltaT = pi2 * x / clientHeight
const deltaP = pi2 * y / clientHeight
if (rotateDir.includes('x')) {
spherical.theta -= deltaT
}
if (rotateDir.includes('y')) {
const phi = spherical.phi - deltaP
spherical.phi = Math.min(
Math.PI * 0.99999999,
Math.max(0.00000001, phi)
)
}
update()
}
function update() {
//基于平移量平移相机
target.add(panOffset)
camera.position.add(panOffset)
//基于球坐标缩放相机
const rotateOffset = new Vector3()
.setFromSpherical(spherical)
camera.position.copy(
target.clone().add(rotateOffset)
)
//更新投影视图矩阵
camera.lookAt(target)
camera.updateMatrixWorld(true)
pvMatrix.multiplyMatrices(
camera.projectionMatrix,
camera.matrixWorldInverse,
)
//重置旋转量和平移量
spherical.setFromVector3(
camera.position.clone().sub(target)
)
panOffset.set(0, 0, 0)
// 渲染
render()
}
- 对于轨迹球的旋转轨道，基于正交相机轨迹球旋转的代码略作调整即可。
/* 旋转轨道 */
const quaternion = new Quaternion()
function rotate({ x, y }) {
const { matrix, position, fov } = camera
const { clientHeight } = canvas
/* 1.基于鼠标拖拽距离计算旋转量 */
// 鼠标位移距离在画布中的占比
const ratioY = -y / clientHeight
//基于高度的x位置比-用于旋转量的计算
const ratioBaseHeight = x / clientHeight
//位移量
const ratioLen = new Vector2(ratioBaseHeight, ratioY).length()
//旋转量
const angle = ratioLen * pi2
/* 2.将鼠标在画布中的位移量转目标平面位移量 */
//视线长度：相机视点到目标点的距离
const sightLen = position.clone().sub(target).length()
//视椎体垂直夹角的一半(弧度)
const halfFov = fov * Math.PI / 360
//目标平面的高度
const targetHeight = sightLen * Math.tan(halfFov) * 2
//目标平面与画布的高度比
const ratio = targetHeight / clientHeight
//画布位移量转目标平面位移量
const distanceLeft = x * ratio
const distanceUp = -y * ratio
/* 3.将鼠标在目标平面中的位移量转世界坐标，并从中提取鼠标在世界坐标系中的位移方向 */
// 相机本地坐标系的x,y轴
const mx = new Vector3().setFromMatrixColumn(matrix, 0)
const my = new Vector3().setFromMatrixColumn(matrix, 1)
// 将鼠标在相机世界的x,y轴向的位移量转换为世界坐标位
const vx = mx.clone().multiplyScalar(distanceLeft)
const vy = my.clone().multiplyScalar(distanceUp)
//鼠标在世界坐标系中的位移方向-x轴
const moveDir = vx.clone().add(vy).normalize()
/* 4.基于位移方向和视线获取旋转轴 */
//目标点到视点的单位向量-z轴
const eyeDir = position.clone().sub(target).normalize()
//基于位移方向和视线获取旋转轴-上方向y轴
const axis = moveDir.clone().cross(eyeDir)
/* 5.基于旋转轴和旋转量更新四元数 */
quaternion.setFromAxisAngle(axis, angle)
update()
}
function update() {
//基于平移量平移相机
target.add(panOffset)
camera.position.add(panOffset)
//基于旋转量旋转相机
const rotateOffset = camera.position.clone()
.sub(target)
.applyQuaternion(quaternion)
camera.position.copy(
target.clone().add(rotateOffset)
)
camera.up.applyQuaternion(quaternion)
//更新投影视图矩阵
camera.lookAt(target)
camera.updateMatrixWorld(true)
pvMatrix.multiplyMatrices(
camera.projectionMatrix,
camera.matrixWorldInverse,
)
//重置旋转量和平移量
quaternion.setFromRotationMatrix(new Matrix4())
panOffset.set(0, 0, 0)
// 渲染
render()
}
