WebGL 是一个光栅引擎，其本身并不会实现三维效果，那我们要在其中实现三维效果的关键就在于算法：
顶点在裁剪空间中的位置=投影矩阵*视图矩阵*模型矩阵*顶点的初始点位
正交投影矩阵是投影矩阵的一种，我们先从它说起。
在说正交投影矩阵之前，我们还需要对裁剪空间有一个清晰的认知。
1-裁剪空间

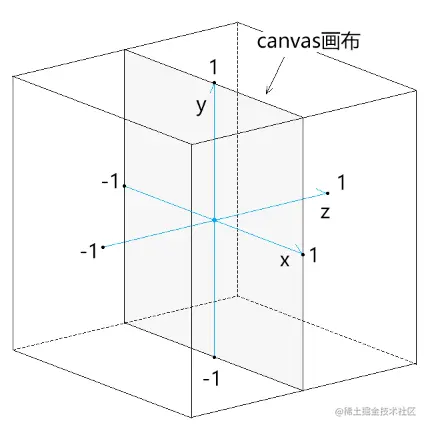

裁剪空间是用于显示webgl图形的空间，此空间是一个宽、高、深皆为2 的盒子。其坐标系的原点在canvas画布的中心，如下图：
裁剪空间中：
- x轴上-1的位置对应canvas画布的左边界，1的位置对应canvas 画布的右边界
- y轴上-1的位置对应canvas画布的下边界，1的位置对应canvas 画布的上边界
- z轴上-1的位置朝向屏幕外部，1的位置朝向屏幕内部，如下图：
2-正交投影矩阵的实现原理
正交投影矩阵 orthographic projection：将世界坐标系中的一块矩形区域(正交相机的可视区域)投射到裁剪空间中，不同深度的物体不具备近大远小的透视规则。
请问：要将一个任意尺寸的长方体塞进裁剪空间里，分几步？
答：先位移，再缩放
设：正交相机可视区域的上、下、左、右、前、后的边界分别是t、b、l、r、n、f
1.位移矩阵
[ 1,0,0,-(r+l)/2, 0,1,0,-(t+b)/2, 0,0,1,-(f+n)/2, 0,0,0,1,]
2.缩放矩阵
[ 2/(r-l), 0, 0, 0, 0, 2/(t-b), 0, 0, 0, 0, 2/(f-n), 0, 0, 0, 0, 1,]
正交投影矩阵=缩放矩阵*位移矩阵
[ 2/(r-l), 0, 0, -(r+l)/(r-l), 0, 2/(t-b), 0, -(t+b)/(t-b), 0, 0, 2/(f-n), -(f+n)/(f-n), 0, 0, 0, 1,]
若n、f是一个距离量，而不是在z轴上的刻度值，正交投影矩阵在z轴上的缩放因子需要取反：
[ 2/(r-l), 0, 0, -(r+l)/(r-l), 0, 2/(t-b), 0, -(t+b)/(t-b), 0, 0, -2/(f-n), -(f+n)/(f-n), 0, 0, 0, 1,]
3-正交投影矩阵的代码实现
正交投影矩阵的代码实现很简单，我们可以直接从three.js 的Matrix4对象的makeOrthographic() 方法中找到：
makeOrthographic( left, right, top, bottom, near, far ) {
const te = this.elements;
const w = 1.0 / ( right - left );
const h = 1.0 / ( top - bottom );
const p = 1.0 / ( far - near );
const x = ( right + left ) * w;
const y = ( top + bottom ) * h;
const z = ( far + near ) * p;
te[ 0 ] = 2 * w; te[ 4 ] = 0; te[ 8 ] = 0; te[ 12 ] = - x;
te[ 1 ] = 0; te[ 5 ] = 2 * h; te[ 9 ] = 0; te[ 13 ] = - y;
te[ 2 ] = 0; te[ 6 ] = 0; te[ 10 ] = - 2 * p; te[ 14 ] = - z;
te[ 3 ] = 0; te[ 7 ] = 0; te[ 11 ] = 0; te[ 15 ] = 1;
return this;
}
以前我们在绘制webgl 图形的时候，它们会随canvas 画布的大小发生拉伸，对于这个问题，我们便可以用投影矩阵来解决。
4-使用正交投影矩阵解决webgl图形拉伸问题
我们先准备一个三角形。
1.顶点着色器
<script id="vertexShader" type="x-shader/x-vertex">
attribute vec4 a_Position;
uniform mat4 u_ProjectionMatrix;
void main(){
gl_Position = u_ProjectionMatrix*a_Position;
}
</script>
- u_ProjectionMatrix 正交投影矩阵
2.片元着色器。
<script id="fragmentShader" type="x-shader/x-fragment">
precision mediump float;
uniform vec4 u_Color;
void main(){
gl_FragColor=u_Color;
}
</script>
3.绘制1个三角形
<script type="module">
import { initShaders } from '../jsm/Utils.js';
import { Matrix4, Vector3, Quaternion, Object3D, OrthographicCamera } from 'https://unpkg.com/three/build/three.module.js';
import Poly from './jsm/Poly.js'
const canvas = document.getElementById('canvas');
const [viewW, viewH] = [window.innerWidth, window.innerHeight]
canvas.width = viewW;
canvas.height = viewH;
const gl = canvas.getContext('webgl');
const vsSource = document.getElementById('vertexShader').innerText;
const fsSource = document.getElementById('fragmentShader').innerText;
initShaders(gl, vsSource, fsSource);
gl.clearColor(0.0, 0.0, 0.0, 1.0);
const projectionMatrix = new Matrix4()
const triangle = new Poly({
gl,
source: [
0, 0.3, -0.2,
- 0.3, -0.3, -0.2,
0.3, -0.3, -0.2
],
type: 'TRIANGLES',
attributes: {
a_Position: {
size: 3,
index: 0
},
},
uniforms: {
u_Color: {
type: 'uniform4fv',
value: [1, 1, 0, 1]
},
u_ProjectionMatrix: {
type: 'uniformMatrix4fv',
value: projectionMatrix.elements
},
}
})
render()
function render() {
gl.clear(gl.COLOR_BUFFER_BIT);
triangle.draw()
}
</script>
效果如下：
默认情况下，webgl 图形会被canvas 画布所拉伸。
我们可以通过对相机上下左右边界的设置，使其不被canvas 画布所拉伸。
4.定义相机世界高度尺寸的一半
const halfH = 2
5.计算画布的宽高比
const ratio = canvas.width / canvas.height
6.基于halfH和画布宽高比计算相机世界宽度尺寸的一半
const halfW = halfH * ratio
7.定义相机世界的6个边界
const [left, right, top, bottom, near, far] = [ -halfW, halfW, halfH, -halfH, 0, 4]
8.获取正交投影矩阵
projectionMatrix.makeOrthographic(
left, right, top, bottom, near, far
)
我们利用投影矩阵将现实世界投射到裁剪空间中后，往往还会对裁剪空间中视图进行位移或旋转，这时候就需要视图矩阵了。
