1-渐变的画布
接下来我们画一个渐变的画布，其步骤如下：
1.绘制充满canvas的矩形，并向片元着色传递canvas画布的尺寸。
const source = new Float32Array([
-1, 1,
-1, -1,
1, 1,
1, -1
]);
const rect = new Poly({
gl,
source,
type: 'TRIANGLE_STRIP',
attributes: {
a_Position: {
size: 2,
index: 0
}
},
uniforms: {
u_CanvasSize: {
type: 'uniform2fv',
value: [canvas.width, canvas.height]
}
}
})
gl.clear(gl.COLOR_BUFFER_BIT);
rect.draw()
上面的Poly 对象咱们之前在纹理部分已经说过。
a_Position 是attribute类型的顶点位置。
u_CanvasSize 是uniform类型的画布尺寸。
2.顶点着色器
<script id="vertexShader" type="x-shader/x-vertex">
attribute vec4 a_Position;
void main(){
gl_Position=a_Position;
}
</script>
3.片元着色器
<script id="fragmentShader" type="x-shader/x-fragment">
precision mediump float;
uniform vec2 u_CanvasSize;
void main(){
gl_FragColor=vec4(
gl_FragCoord.x/u_CanvasSize.x,
gl_FragCoord.y/u_CanvasSize.y,
0.8,
1
);
}
</script>

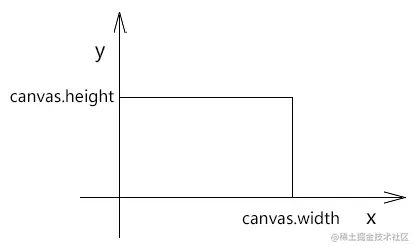

上面的gl_FragCoord是当前片元在canvas 画布中的像素位，其坐标系和canvas画布的坐标系类似，其坐标基底的两个分量都是一个像素的宽和高。
只不过FragCoord 坐标原点在左下角，y轴朝上，效果如下：
2-线性渐变对象
玩过canvas 2d 渐变的同学应该知道，我们在绘制线性渐变图形的时候，需要先建立一个线性渐变对象。
线性渐变对象具备一个起点、一个终点，用于限定渐变范围。
线性渐变对象中具备多个渐变节点，每个渐变节点都有以下属性：
- 节点颜色
- 节点位置 ，[0,1] 之间
我们这里简化一下，就给起点和终点位置设置两个颜色节点。
1.建立矩形对象
const rect = new Poly({
gl,
source,
type: 'TRIANGLE_STRIP',
attributes: {
a_Position: {
size: 2,
index: 0
}
},
uniforms: {
u_Start: {
type: 'uniform2fv',
value: [canvas.width * 0.25, canvas.height * 0.75]
},
u_End: {
type: 'uniform2fv',
value: [canvas.width * 0.75, canvas.height * 0.25]
},
u_Color0: {
type: 'uniform4fv',
value: [1, 0, 0, 1]
},
u_Color1: {
type: 'uniform4fv',
value: [1, 1, 0, 1]
},
}
})
uniforms中变量的意思：
- u_Start 起始点
- u_End 终点
- u_Color0 对应起点的颜色
- u_Color1 对应终点的颜色
2.片元着色器
precision mediump float;
uniform vec4 u_Color0;
uniform vec4 u_Color1;
vec4 c01=u_Color1-u_Color0;
uniform vec2 u_Start;
uniform vec2 u_End;
vec2 se=u_End-u_Start;
float seLen=length(se);
vec2 normal=normalize(se);
void main(){
vec2 sf=vec2(gl_FragCoord)-u_Start;
float fsLen=clamp(dot(sf,normal),0.0,seLen);
float ratio=fsLen/seLen;
gl_FragColor=u_Color0+c01*ratio;
}
效果如下：

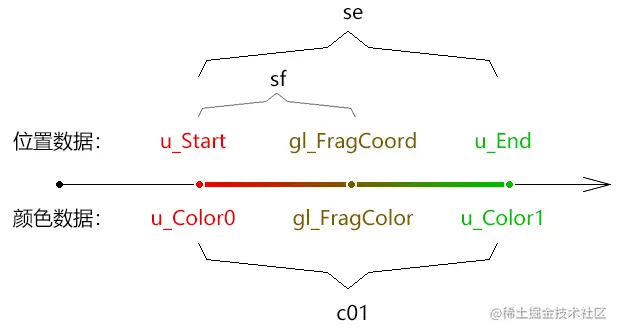

上面变量的示意如下：
其原理就是获取当前片元在起点u_Start和终点u_End间的距离比ratio，然后将此距离比作为颜色比，获取其在起始颜色u_Color0和结束颜色u_Color1间的颜色值。
3-多节点线性渐变
我们上面说了，线性渐变对象中具备多个渐变节点，每个渐变节点都有以下属性：
- 节点颜色
- 节点位置 ，[0,1] 之间
接下来咱们就来架构一下这个逻辑。
我们先把节点数据在片元着色器里写死，后面再考虑用js 传递数据。
1.声明渐变的基础数据。
//起始位
vec2 u_Start=vec2(100,100);
//结束位
vec2 u_End=vec2(700,700);
//节点颜色集合
vec4 colors[3];
//节点位置集合
float ratios[3];
2.基于渐变起点和结束点计算向量、向量长度和单位向量。
//终点减起点向量
vec2 se=u_End-u_Start;
//长度
float seLen=length(se);
//单位向量
vec2 se1=normalize(se);
3.在main函数体中填充颜色集合和节点位置集合，然后获取片元颜色。
void main(){
colors[0]=vec4(1,0,0,1);
colors[1]=vec4(1,1,0,1);
colors[2]=vec4(0,1,0,1);
ratios[0]=0.0;
ratios[1]=0.5;
ratios[2]=1.0;
gl_FragColor=getColor(colors,ratios);
}
4.建立基于节点颜色集合和节点位置集合获取颜色的方法。
//获取片元颜色
vec4 getColor(vec4 colors[3],float ratios[3]){
//片元颜色
vec4 color=vec4(1);
//当前片元减起始片元的向量
vec2 sf=vec2(gl_FragCoord)-u_Start;
//当前片元在se上的投影长度
float fsLen=clamp(dot(sf,se1),0.0,seLen);
//长度比
float ratio=clamp(fsLen/seLen,ratios[0],ratios[3-1]);
//第一个比值
float ratio1=ratios[0];
//第一个颜色
vec4 color1=colors[0];
//遍历节点，按比值取色
for(int i=1;i<3;i++){
//第二个比值
float ratio2=ratios[i];
//第二个颜色
vec4 color2=colors[i];
if(ratio>=ratio1&&ratio<=ratio2){
//一段颜色的差值
vec4 color2_1=color2-color1;
//当前比值在一段比值中的比值
float ratioInRatio=(ratio-ratio1)/(ratio2-ratio1);
//当前比值在当前颜色段中所对应的颜色
color=color1+color2_1*ratioInRatio;
break;
}
ratio1=ratio2;
color1=color2;
}
return color;
}
效果如下：
接下咱们说一下如何用js向片元着色器传递渐变数据。
4-用js向片元着色器传递渐变数据
js只能向着色器传递有限类型的数据，它无法传递任意长度的数组、字符串、json对象等。
比如无法传递任意长度的数组、字符串、json对象等。
所以我就把渐变节点装进了一个四维矩阵中，从而拼8个渐变节点出来，这对于一般的渐变操作是够的。
渐变结构如下：
[ 123000120, 255000, 255000000, 255077, 255255000, 255128, 255000, 255178, 200, 255255, -1, -1, -1, -1, -1, -1]
[ 123000120, 255000, 255000000, 255077, 255255000, 255128, 255000, 255178, 200, 255255, -1, -1, -1, -1, -1, -1]
-
每两个数字构成一个渐变节点
如：123000120, 255000
-
第一列对应颜色节点的rgb数据
如：123000120 对应的rgb数据分别是123,0,120
-
第二列对应颜色节点的a数据和位置数据
如：255000 对应的a值是255，节点位置为0
接下来咱们看一下代码实现。
1.在矩形面中写入节点数据 u_ColorStops
const rect = new Poly({
gl,
source,
type: 'TRIANGLE_STRIP',
attributes: {
a_Position: {
size: 2,
index: 0
}
},
uniforms: {
u_Start: {
type: 'uniform2fv',
value: [0, 0]
},
u_End: {
type: 'uniform2fv',
value: [canvas.width, canvas.height]
},
u_ColorStops: {
type: 'uniformMatrix4fv',
value: [
123000120, 255000,
255000000, 255077,
255255000, 255128,
255000, 255178,
200, 255255,
-1, -1,
-1, -1,
-1, -1
]
}
}
})
2.在片元着色器中写入相应的uniform变量
//起始位
uniform vec2 u_Start;
//结束位
uniform vec2 u_End;
//四阶矩阵
uniform mat4 u_ColorStops;
//终点减起点向量
vec2 se=u_End-u_Start;
//长度
float seLen=length(se);
//单位向量
vec2 se1=normalize(se);
3.在main函数内，声明节点的颜色集合和位置集合。
通过setColorStops()方法将u_ColorStops 中的数据解析入节点颜色集合和位置集合。
通过getColor()方法获取片元颜色。
void main(){
//节点颜色集合
vec4 colors[8];
//节点位置集合
float ratios[8];
//基于四维矩阵解析节点集合
setColorStops(colors,ratios);
//片元颜色
gl_FragColor=getColor(colors,ratios);
}
- setColorStops() 将u_ColorStops 中的数据解析入节点颜色集合和位置集合。
void setColorStops(out vec4 colors[8],out float ratios[8]){
//节点颜色数据
vec4 colorSource=vec4(1);
//节点位置数据
float ratioSource=1.0;
//遍历四维矩阵的
for (int y=0;y<4;y++){
for (int x=0;x<2;x++){
int rgb=int(u_ColorStops[y][x*2]);
int ar=int(u_ColorStops[y][x*2+1]);
if(rgb>0){
setColorStop(rgb,ar,colorSource,ratioSource);
}
colors[y*2+x]=colorSource;
ratios[y*2+x]=ratioSource;
}
}
}
- setColorStop() 解析节点数据
void setColorStop(int rgb,int ar,out vec4 color,out float ratio){
int rc=rgb/1000000;
int gc=(rgb-rc*1000000)/1000;
int bc=rgb-int(rgb/1000)*1000;
int ac=ar/1000;
int ratioI=ar-ac*1000;
color=vec4(float(rc),float(gc),float(bc),float(ac))/255.0;
ratio=float(ratioI)/255.0;
}
3.getColor() 方法和之前一样。
5-优化js 中的节点数据
若我们觉得之前节点数据的书写方式不方便，也可以换成键值对的书写方式，然后对其进行解析。
1.渐变节点
const colorStops = [ { color: [123, 0, 123, 255],
stop: 0
},
{
color: [255, 0, 0, 255],
stop: 0.3
},
{
color: [255, 255, 0, 255],
stop: 0.5
},
{
color: [0, 255, 0, 255],
stop: 0.7
},
{
color: [0, 0, 200, 255],
stop: 1
},
]
2.解析方法
function parseColorStops(source) {
const stops = new Array(16).fill(-1);
source.forEach(({ color, stop }, stopInd) => {
let rgb = '';
let ar = '';
color.forEach((ele, ind) => {
const str = (ele + 1000).toString().slice(1);
if (ind < 3) {
rgb += str;
} else {
ar += str;
}
})
ar += (Math.round(stop * 255) + 1000).toString().slice(1);
stops[stopInd * 2] = rgb;
stops[stopInd * 2 + 1] = ar;
})
return stops;
}
3.解析键值对类型的节点数据
u_ColorStops: {
type: 'uniformMatrix4fv',
value: parseColorStops(colorStops)
}
