通过实践，我们可以很容易的找到复合变换的规律。
接下咱们先写一个简单复合变换：位移加位移。
1-位移加位移
接下来我想让一个物体沿x 轴位移ax，沿y 轴位移ay后，再沿x 轴位移bx，沿y 轴位移by。
已知：
- 初始点位A(ax,ay,az,1.0)
- 初次位移：沿x 轴位移bx，沿y 轴位移by
- 第二次位移：沿x 轴位移cx，沿y 轴位移cy
求：变换后的位置F(fx,fy,fz,fw)
解：
1.设初次变换矩阵为bm(行主序)：
[
1.0,0.0,0.0,bx,
0.0,1.0,0.0,by,
0.0,0.0,1.0,0.0,
0.0,0.0,0.0,1.0,
]
则初次变换后的点F为：
F=bm*A
fx=(1.0,0.0,0.0,bx)*(ax,ay,az,1.0)=ax+bx
fy=(0.0,1.0,0.0,by)*(ax,ay,az,1.0)=ay+by
fz=(0.0,0.0,1.0,0.0)*(ax,ay,az,1.0)=az
fw=(0.0,0.0,0.0,1.0)*(ax,ay,az,1.0)=1.0
2.设第二次变换矩阵为cm(行主序)：
[ 1.0,0.0,0.0,cx, 0.0,1.0,0.0,cy, 0.0,0.0,1.0,0.0, 0.0,0.0,0.0,1.0,]
则第二次变换后的点F为第二次变换矩阵乘以上一次变换后的点F：
F=cm*F
fx=(1.0,0.0,0.0,cx)*(fx,fy,fz,1.0)=fx+cx
fy=(0.0,1.0,0.0,cy)*(fx,fy,fz,1.0)=fy+cy
fz=(0.0,0.0,1.0,0.0)*(fx,fy,fz,1.0)=fz
fw=(0.0,0.0,0.0,1.0)*(fx,fy,fz,1.0)=1.0
通过第一次的变换，我们也可以这么理解最终的点F：
fx=ax+bx+cx
fy=ay+by+cy
fz=az
fw=1.0
到目前为止，我们已经通过两次矩阵乘以向量的方法得到了F 点，那我们说好的矩阵乘以矩阵呢？
上面的点F还可以这么理解：
F=cm*bm*A
设cm*bm的结果为矩阵dm(行主序)，
参照dm中元素的索引位置：
[ 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12,13,14, 15]
则dm中的第一行元素为：
dm[0]=(1.0,0.0,0.0,bx)*(1.0,0.0,0.0,0.0)=1.0
dm[1]=(1.0,0.0,0.0,bx)*(0.0,1.0,0.0,0.0)=0.0
dm[2]=(1.0,0.0,0.0,bx)*(0.0,0.0,1.0,0.0)=0.0
dm[3]=(1.0,0.0,0.0,bx)*(cx, cy, 0.0,1.0)=cx+bx
通过dm矩阵的第一行元素我们就可以得到点F的fx值了，我们验证一下：
fx=(1.0,0.0,0.0,cx+bx)*(ax,ay,az,1.0)=ax+cx+bx
这和我们之前两次矩阵乘以向量得到的结果是一样的。
接下来咱们在把矩阵dm 的第二行元素写一下：
dm[4]=(0.0,1.0,0.0,by)*(1.0,0.0,0.0,0.0)=0.0
dm[5]=(0.0,1.0,0.0,by)*(0.0,1.0,0.0,0.0)=1.0
dm[6]=(0.0,1.0,0.0,by)*(0.0,0.0,1.0,0.0)=0.0
dm[7]=(0.0,1.0,0.0,by)*(cx, cy, 0.0,1.0)=cy+by
验证一下：
fy=(0.0,1.0,0.0,cy+by)*(ax,ay,az,1.0)=ay+cy+by
接下来咱们在把矩阵dm 的第三行元素写一下：
dm[8] =(0.0,0.0,1.0,bz)*(1.0,0.0,0.0,0.0)=0.0
dm[9] =(0.0,0.0,1.0,bz)*(0.0,1.0,0.0,0.0)=0.0
dm[10]=(0.0,0.0,1.0,bz)*(0.0,0.0,1.0,0.0)=1.0
dm[11]=(0.0,0.0,1.0,bz)*(cx, cy, 0.0,1.0)=bz
2-先移动后旋转
代码如下：
const mr=new Matrix4()
mr.makeRotationZ(Math.PI/4)
const mt=new Matrix4()
mt.makeTranslation(0.3,0,0)
const matrix=mr.multiply(mt)
const u_Matrix=gl.getUniformLocation(gl.program,'u_Matrix')
gl.uniformMatrix4fv(u_Matrix,false,matrix.elements)
mr 是旋转矩阵
mt 是位移矩阵
mr.multiply(mt) 便是先位移再旋转

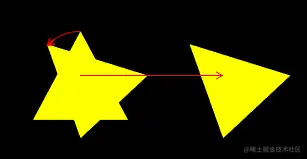

效果如下：
2-先旋转后移动
基于之前的先移动后旋转的代码改一下即可
const mr=new Matrix4()
mr.makeRotationZ(Math.PI/4)
const mt=new Matrix4()
mt.makeTranslation(0.3,0,0)
const matrix=mt.multiply(mr)
const u_Matrix=gl.getUniformLocation(gl.program,'u_Matrix')
gl.uniformMatrix4fv(u_Matrix,false,matrix.elements)
效果如下：
3-其它变换方式
矩阵相乘的性质决定了只要变换顺序不一样，那么变换结果就可能不一样。
我们再看一个旋转和缩放的例子。
3-1-旋转和缩放
- 先旋转后缩放
const mr=new Matrix4()
mr.makeRotationZ(Math.PI/4)
const ms=new Matrix4()
ms.makeScale(2,0.5,1)
const matrix=ms.multiply(mr)
const u_Matrix=gl.getUniformLocation(gl.program,'u_Matrix')
gl.uniformMatrix4fv(u_Matrix,false,matrix.elements)
makeScale() 是矩阵的缩放方法
- 先缩放后旋转
const matrix=mr.multiply(ms)
下图是两种效果的对比：
在此要注意一个性质：当缩放因子一致时，旋转和缩放没有先后之分。
如下代码：
const ms=new Matrix4()
ms.makeScale(2,2,2)
此时下面的两种变换结果都是一样的:
const matrix=ms.multiply(mr)
const matrix=mr.multiply(ms)
3-2-综合变换
Matrix4还有一个compose综合变换方法，它可以将所有变换信息都写进去，其变换顺序就是先缩放，再旋转，最后位移。
示例代码：
const matrix=new Matrix4()
const pos=new Vector3(0.3,0,0)
const rot=new Quaternion()
rot.setFromAxisAngle( new Vector3( 0, 0, 1 ), Math.PI / 4 )
const scale=new Vector3(2,0.5,1)
matrix.compose(pos,rot,scale)
const u_Matrix=gl.getUniformLocation(gl.program,'u_Matrix')
gl.uniformMatrix4fv(u_Matrix,false,matrix.elements)
compose ( position : Vector3, quaternion : Quaternion, scale : Vector3 )
- position 位置
- quaternion 用四元数存储的旋转数据
- scale 缩放
compose() 方法分解开来，就是这样的：
const mt=new Matrix4()
mt.makeTranslation(0.3,0,0)
const mr=new Matrix4()
mr.makeRotationZ(Math.PI/4)
const ms=new Matrix4()
ms.makeScale(2,0.5,1)
const matrix=mt.multiply(mr).multiply(ms)
const u_Matrix=gl.getUniformLocation(gl.program,'u_Matrix')
gl.uniformMatrix4fv(u_Matrix,false,matrix.elements)
到目前为止，我们对矩阵所做的，还只是最基础的练手，接下来再给大家说一个视图矩阵。
