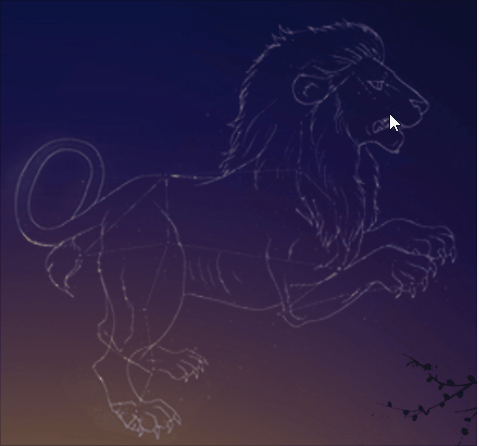

1-产品需求
1-1-基本绘图需求
-
鼠标第1次点击画布时：
- 创建多边形
- 绘制2个点
-
鼠标移动时：
- 当前多边形最后一个顶点随鼠标移动
-
鼠标接下来点击画布时：
- 新建一个点
-
鼠标右击时：
- 删除最后一个随鼠标移动的点
1-2-优化需求
- 顶点要有闪烁动画
- 建立顶点的时候，如果鼠标点击了其它顶点，就不要再显示新的顶点
对于上面的基本需求，我们在用鼠标画多线的时候，已经实现了，接下来我们直接实现优化需求。
2-代码实现
1.建立顶点着色器
<script id="vertexShader" type="x-shader/x-vertex">
attribute vec4 a_Attr;
varying float v_Alpha;
void main(){
gl_Position=vec4(a_Attr.x,a_Attr.y,0.0,1.0);
gl_PointSize=a_Attr.z;
v_Alpha=a_Attr.w;
}
</script>
-
a_Attr() 是一个4维向量，其参数结构为(x,y,z,w)
- x,y代表位置
- z代表顶点尺寸
- w代表顶点透明度，w会通过 varying 变量v_Alpha 传递给片元
2.建立片元着色器
<script id="fragmentShader" type="x-shader/x-fragment">
precision mediump float;
varying float v_Alpha;
void main(){
float dist=distance(gl_PointCoord,vec2(0.5,0.5));
if(dist<0.5){
gl_FragColor=vec4(0.87,0.91,1.0,v_Alpha);
}else{
discard;
}
}
</script>
通过v_Alpha接收透明度，然后设置片元的颜色。
3.建立夜空对象，用于承载多边形
const sky=new Sky(gl)
4.建立合成对象，用于对顶点数据做补间运算
const compose = new Compose();
5.声明两个变量，用于表示当前正在绘制的多边形和鼠标划上的点
//当前正在绘制的多边形
let poly=null
//鼠标划上的点
let point=null
6.取消右击提示
//取消右击提示
canvas.oncontextmenu = function(){
return false;
}
7.鼠标按下事件
// 鼠标按下事件
canvas.addEventListener("mousedown", (event) => {
if(event.button===2){
//右击删除顶点
poly&&popVertice()
}else{
const {x,y}=getMousePosInWebgl(event,canvas)
if(poly){
//连续添加顶点
addVertice(x,y)
}else{
//建立多边形
crtPoly(x,y)
}
}
});
- getMousePosInWebgl() 方法是用于获取鼠标在webgl 画布中的位置，我们之前说过。
- crtPoly() 创建多边形
function crtPoly(x,y){
let o1=point?point:{x,y,pointSize:random(),alpha:1}
const o2={x,y,pointSize:random(),alpha:1}
poly=new Poly({
size:4,
attrName:'a_Attr',
geoData:[o1,o2],
types:['POINTS','LINE_STRIP']
})
sky.add(poly)
crtTrack(o1)
crtTrack(o2)
}
建立两个顶点数据o1,o2，如果鼠标点击了其它顶点，o1的数据就是此顶点的数据。
顶点的尺寸是一个随机数random()
function random(){
return Math.random()*8.0+3.0
}
基于两个顶点数据，建立多边形对象和两个时间轨对象。
- crtTrack() 建立时间轨
function crtTrack(obj){
const {pointSize}=obj
const track = new Track(obj)
track.start = new Date()
track.timeLen = 2000
track.loop = true
track.keyMap = new Map([
[
"pointSize",
[
[500, pointSize],
[1000, 0],
[1500, pointSize],
],
],
[
"alpha",
[
[500, 1],
[1000, 0],
[1500, 1],
],
],
]);
compose.add(track)
}
- addVertice() 添加顶点
function addVertice(x,y){
const {geoData}=poly
if(point){
geoData[geoData.length-1]=point
}
let obj={x,y,pointSize:random(),alpha:1}
geoData.push(obj)
crtTrack(obj)
}
如果鼠标点击了其它顶点，就让多边形的最后一个顶点数据为此顶点。
建立下一个顶点的顶点数据，添加新的顶点，建立新的时间轨。
- popVertice() 删除最后一个顶点
function popVertice(){
poly.geoData.pop()
compose.children.pop()
poly=null
}
8.鼠标移动事件
canvas.addEventListener("mousemove", (event) => {
const {x,y}=getMousePosInWebgl(event,canvas)
point=hoverPoint(x,y)
if(point){
canvas.style.cursor='pointer'
}else{
canvas.style.cursor='default'
}
if(poly){
const obj=poly.geoData[poly.geoData.length-1]
obj.x=x
obj.y=y
}
});
基于鼠标是否划上顶点，设置鼠标的视觉状态。
设置正在绘制的多边形的最后一个顶点点位。
- hoverPoint() 检测所有顶点的鼠标划入，返回顶点数据
function hoverPoint(mx,my){
for(let {geoData} of sky.children){
for(let obj of geoData){
if(poly&&obj===poly.geoData[poly.geoData.length-1]){
continue
}
const delta={
x:mx-obj.x,
y:my-obj.y
}
const {x,y}=glToCssPos(delta,canvas)
const dist=x*x+y*y;
if(dist<100){
return obj
}
}
}
return null
}
遍历sky 中的所有顶点数据
忽略绘图时随鼠标移动的点
获取鼠标和顶点的像素距离
若此距离小于10像素，返回此点；否则，返回null。
- glToCssPos() webgl坐标系转css坐标系，将之前说过的getMousePosInWebgl() 方法逆向思维即可
function glToCssPos({x,y},{width,height}){
const [halfWidth, halfHeight] = [width / 2, height / 2]
return {
x:x*halfWidth,
y:-y*halfHeight
}
}
9.连续渲染方法
!(function ani() {
compose.update(new Date())
sky.updateVertices(['x','y','pointSize','alpha'])
render()
requestAnimationFrame(ani)
})();
- 更新动画数据
- 更新Vertices 数据
- render() 渲染
function render(){
gl.clear(gl.COLOR_BUFFER_BIT)
sky.draw()
}
