--以华为交换机为例，组建省--市--县（区）内部网络。
这种垂直架构：
- 省或市：业务系统（数据库系统，服务器）
- 区县：只有网络设备
- 骨干网：（纯路由器）
- 内部数据中心：（交换机，防火墙多种设备）
拓扑图：
OSPF协议（Open Shortest Path First ）：是IETF组织开发的一个基于链路状态的内部网关协议（Interior Gateway Protocol）。
---本实验用的是针对IPv4协议使用的OSPF Version2。
1、OSPF的基本特点： OSPF作为基于链路状态的协议，能够解决RIP所面临的诸多问题。此外，OSPF还有以下优点：
OSPF采用组播形式收发协议报文，这样可以减少对其他不运行OSPF路由器的影响。 OSPF支持无类型域间选路（CIDR）。 OSPF支持对等价路由进行负载分担。 OSPF支持报文认证。 OSPF是无环的，因为SPF算法算出的是最优路由加载路由表。

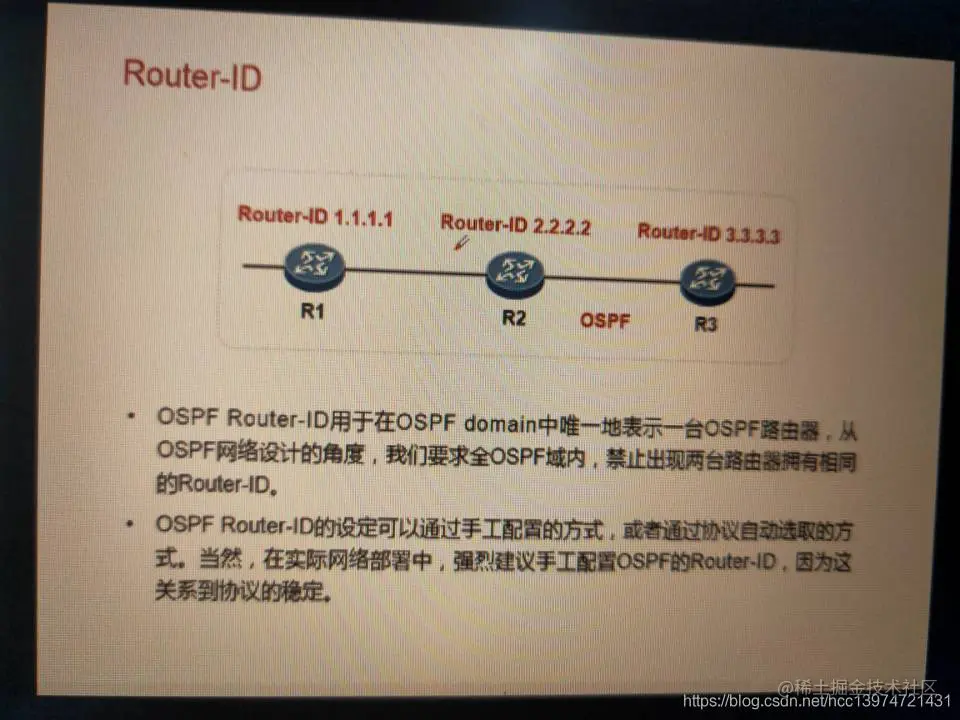

2、Router-ID： 运行OSPF设备都会有，可以手动指定 ，自动也会用接口IP作为ID，用于运行OSPF的设备之间的相互识别。
3、Cost值： OSPF选路，去往同一目的网段有多条路由（路径），选出最优路由（路径）加入路由表，值越小越好，默认是1，在接口下面，对入方向路由越先生效，数据转发越优先。直连网段的cost为0。
4、OSPF三表：
邻居表：建立和维护邻居 。 HELLO 协议。
LSDB （放直连路由）：同步（网段）。 DD定向扩散路由协议。
路由表 ：学习和更新路由。 LSR 、LSU、 LSACK报文。
5、OSPF多区概念：
区域:area 0骨干区域；常规区域。
单区域：所有area 都一样。
多区域：必须有area0 其他常规区域必须与区域area 0相邻。
区别：area 0 可以交换来自不同区域的路由，完成不同常规区域路由的传递；而常规区域不行，只能交换自己区域内的路由。
6、实验配置过程： 先配置区和市公司：
R3：
interface e0/0/0
ip address 192.168.1.254 255.255.255.0
interface g0/0/2
ip address 23.1.1.2 255.255.255.252
ospf 1 router-id 3.3.3.3
area 0.0.0.76
network 23.1.1.0 0.0.0.3
network 192.168.1.0 0.0.0.255
SW5:
sysname SW5
vlan batch 10 20 30
ip pool vlan20
gateway-list 172.16.20.1
network 172.16.20.0 mask 255.255.255.248
lease day 3 hour 0 minute 0
dns-list 8.8.8.8
domain-name huawei.com
ip pool vlan30
gateway-list 172.16.30.1
network 172.16.30.0 mask 255.255.255.248
lease day 3 hour 0 minute 0
dns-list 8.8.8.8
domain-name huawei.com
interface Vlanif10
ip address 25.1.1.2 255.255.255.252
interface Vlanif20
ip address 172.16.20.1 255.255.255.248
dhcp select global
interface Vlanif30
ip address 172.16.30.1 255.255.255.248
dhcp select global
interface g0/0/1
port link-type access
port default vlan 10
#
interface g0/0/2
port link-type access
port default vlan 20
#
interface g0/0/3
port link-type access
port default vlan 30
ospf 1 router-id 5.5.5.5
area 0.0.0.76
network 25.1.1.0 0.0.0.3
network 172.16.20.0 0.0.0.7
network 172.16.30.0 0.0.0.7
R2：
interface g0/0/0
ip address 12.1.1.2 255.255.255.252
#
interface g0/0/1
ip address 25.1.1.1 255.255.255.252
#
interface g0/0/2
ip address 23.1.1.1 255.255.255.252
ospf 1 router-id 2.2.2.2
area 0.0.0.0
network 12.1.1.0 0.0.0.3
area 0.0.0.76
network 23.1.1.0 0.0.0.3
network 25.1.1.0 0.0.0.3
再配置省公司：
SW4：
vlan batch 10 100 to 101
interface e0/0/2
port link-type trunk
port trunk allow-pass vlan 2 to 4094
interface e0/0/3
port link-type trunk
port trunk allow-pass vlan 2 to 4094
interface e0/0/4
port link-type access
port default vlan 100
interface e0/0/5
port link-type access
port default vlan 101
interface e0/0/6
port link-type access
port default vlan 10
SW1:
vlan batch 11 100 to 101
interface Vlanif11
ip address 11.1.1.2 255.255.255.252
interface Vlanif100
ip address 192.168.100.1 255.255.255.0
interface Vlanif101
ip address 192.168.101.254 255.255.255.0
interface e0/0/1
port link-type access
port default vlan 11
interface e0/0/3
port link-type trunk
port trunk allow-pass vlan 2 to 4094
ospf 1 router-id 11.11.11.11
area 0.0.0.70
network 11.1.1.0 0.0.0.3
network 192.168.100.0 0.0.0.255
network 192.168.101.0 0.0.0.255
SW3:
vlan batch 10 13
ip pool vlan10
gateway-list 192.168.10.1
network 192.168.10.0 mask 255.255.255.248
lease day 3 hour 0 minute 0
dns-list 8.8.8.8
domain-name cisco.com
interface Vlanif10
ip address 192.168.10.1 255.255.255.248
dhcp select global
interface Vlanif13
ip address 13.1.1.2 255.255.255.252
interface e0/0/1
port link-type access
port default vlan 13
interface e0/0/3
port link-type trunk
port trunk allow-pass vlan 2 to 4094
ospf 1 router-id 3.3.3.3
area 0.0.0.70
network 0.0.0.0 255.255.255.255
R1:
interface e0/0/0
ip address 11.1.1.1 255.255.255.252
interface e0/0/1
ip address 13.1.1.1 255.255.255.252
interface g0/0/0
ip address 12.1.1.1 255.255.255.252
ospf 1 router-id 1.1.1.1
area 0.0.0.0
network 12.1.1.0 0.0.0.3
area 0.0.0.70
network 11.1.1.0 0.0.0.3
network 13.1.1.0 0.0.0.3
#
