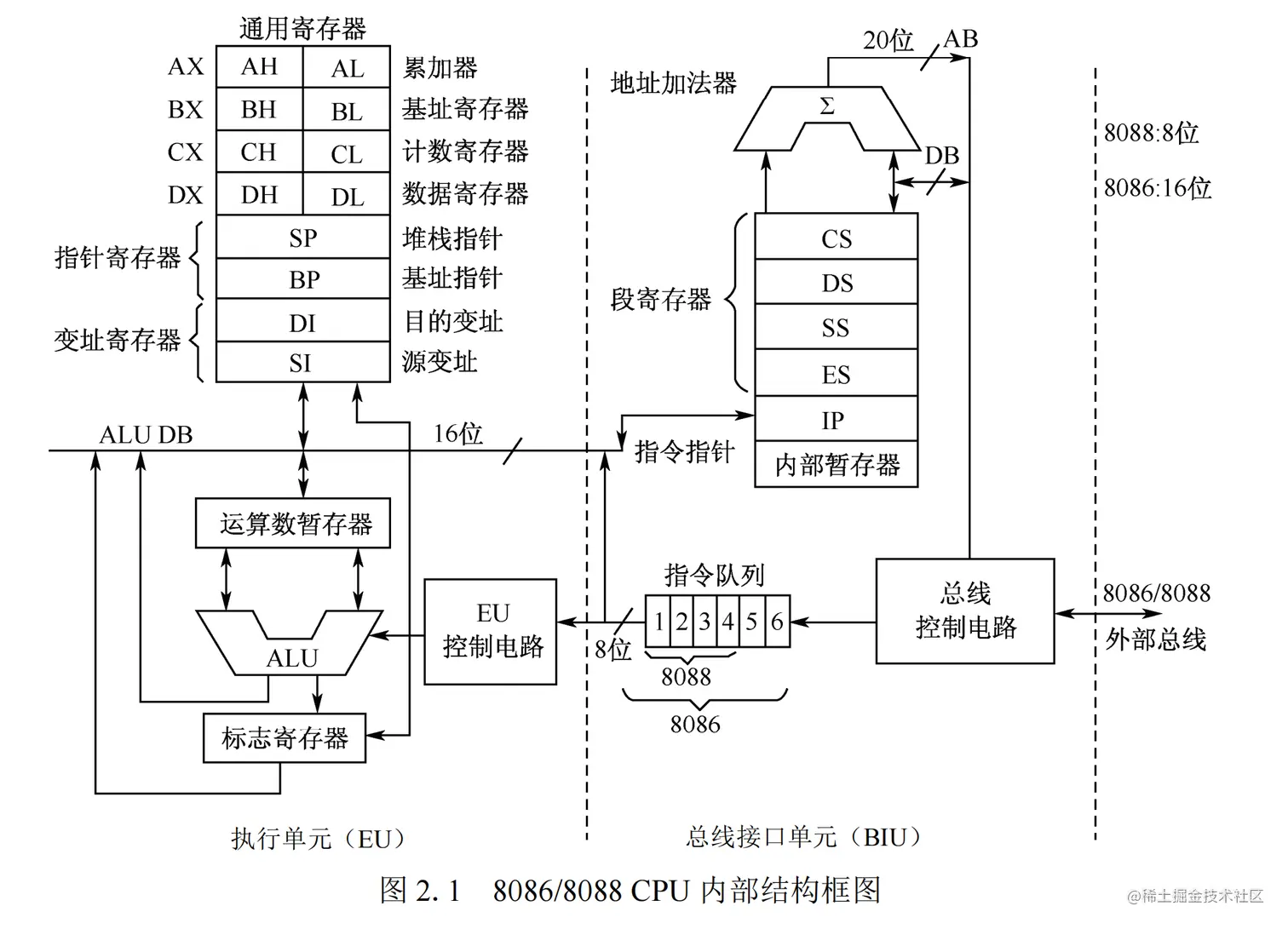

8086CPU的结构

8086/8088CPU包括16条数据线，20条地址线。可选址的地址空间1MB = $2^{20}$

通用寄存器

4 个 16 位寄存器，主要用于存放算术或逻辑运算的操作数

指针与变址寄存器组

指针和变址寄存器组主要用于存放段内偏移地址

段寄存器与指令指针寄存器

CPU 内有 4 个 16 位的段寄存器，用于设置段的起始地址。段寄存器内容+有效的地址偏移量=内存单元的地址

CS:代码段寄存器

DS:数据段寄存器

SS:堆栈段寄存器

ES:附加段寄存器

PS附注：

DS、SS 和 ES 寄存器的内容可由程序设置，CS寄存器的内容不能用程序设置。
CS 规定了存放程序的存储区的起始地址 + IP是指令指针寄存器 = 当前要执行的指令

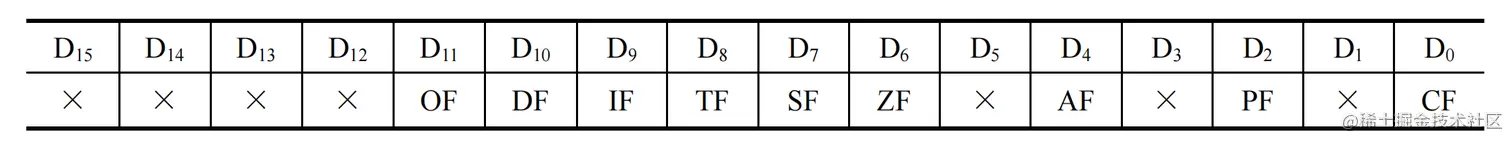

标志寄存器（16位）

8086CPU的内存编址

在存储器中是以字节为单位存储信息的。8086/8088系统有20根地址线，可以寻址1MB的地址空间，即对存储器寻址要20位物理地址，而8086是16位的CPU，内部寄存器只有16位，可寻址 $2^6\times2^{10}\;=\;2^6\times1024B=\;64KB$ .因此，8086系统把整个存储空间分成16个逻辑段，每段是64KB。

物理地址

段基址是每段的起始位置，它必须是每小段的首地址，其低4位一定为0，所以在实际的工作中，是从段寄存器中取出段基址，将其左移4位，再与16位的偏移地址相加，就得到实际的物理地址。

ps:IBM PC机对段的首地址有限制，规定必须从每小段的首地址开始，每16字节为一小段，所以段起始地址必须被16整除才行。

逻辑地址

由于访问存储器的的操作类型不同,总线控制器（负责取指令）所使用的逻辑地址来源也不同。

取指令：CS作为段基址，偏移地址由IP来指定
堆栈操作：SS作为段基址，偏移地址由SP指定
读写存储器：DS/ES作为段基址,偏移地址由指令的寻址方式决定。ps:BP作为基址时候，段基址为SS，偏移地址为BP。

8086CPU的寻址方式

1.立即寻址

MOV AL, 26H; 把26H数字送到累加器的低八位
MOV AX, 0FF00H; 把立即数送到AX寄存器（16位），A~F开头的立即数要在前面加0

2. 寄存器寻址

MOV DX, AX; 把AX寄存器的内容送到DX中
MOV CL,AH; 把AX的高8位送到CX的低八位中

3. 直接寻址（以下指令的操作数都在存储器中）

// 操作数的偏移地址，相对段地址的偏移直接在指定中出现
MOV AX,[2000H]; 取数据，段地址为DS，把DSX16+2000H内存单元的连续两个字节的数据装入到AX（16位）

4. 寄存器间接寻址

// 寄存器中的数据是偏移地址
MOV BX, [SI];

PS注释: 0. 基址寄存器BX、BP; 变址寄存器SI、DI;

如果寄存器是BX、SI、DI,默认的段寄存器DS
如果寄存器是BP,段寄存器是SS

5. 寄存器相对寻址

MOV BX,COUNT[SI];把DSX16+SI+COUNT指向的内存单元连续两个字节的数据放到BX中

6. 基址变址寻址

MOV AX, [BX+SI];
或
MOV AX, [BX][SI];把DSX16+BX+SI指向的内存连续两个字节的数据放到AX中

7. 相对基址变址寻址

MOV AX,  MASK[BX][SI];把DSX16+BX+SI+MASK指向的连续两个字节的数据放到AX中
