React之Fiber架构

Fairy_妍
880 阅读12分钟

本文已参与「新人创作礼」活动，一起开启掘金创作之路。详情

我们都知道在reactv15与reactv16版本很大一个区别在于16版本使用了fiber。那么fiber到底是什么呢？

React Fiber 是对React核心算法的重新实

那为何又要使用Fiber对React核心算法重新实现呢，原来的算法有什么问题呢？

React15/16架构

1、React15内部的运作可以分为3层

  • VDOM（Virtual DOM虚拟dom），负责来描述页面
  • Reconciler（协调器），主要负责找出组件的变化，负责调用组件生命周期，diff运算等
  • Renderer（渲染器）—— 负责将变化的组件渲染到页面上

从v15到v16，React团队花了两年时间将源码架构中的Stack Reconciler重构为Fiber Reconciler

2、React16的内部运作模块：

  • VDOM（Virtual DOM虚拟dom），负责来描述页面
  • Scheduler（调度器）——调度任务的优先级，高优任务优先进入Reconciler；
  • Reconciler（协调器）——负责找出变化的组件：更新工作从递归变成了可以中断的循环过程。Reconciler内部采用了Fiber的架构；
  • Renderer（渲染器）——负责将变化的组件渲染到页面上。

3、为什么要将原本的Reconciler改成Fiber Reconciler呢？

  • 在React15及以前，Reconciler采用递归的方式创建虚拟DOM，递归过程是不能中断的。如果组件树的层级很深，递归会占用线程很多时间，递归更新时间超过了16ms，用户交互就会卡顿。
  • 为了解决这个问题，React16将递归的无法中断的更新重构为异步的可中断更新，由于曾经用于递归的虚拟DOM数据结构已经无法满足需要。于是，全新的Fiber架构应运而生。

4、浏览器一帧都会干些什么以及requestIdleCallback的启示

上面讲到超过16ms就会卡顿，这是为什么呢？这就要说到浏览器渲染了。目前浏览器大多是60HZ（60帧/秒），所以是约16.6ms渲染一帧的画面。那么再一帧的时间内浏览器都做了什么？


  1. 接受输入事件
  2. 执行事件回调
  3. 开始一帧
  4. 执行 RAF (RequestAnimationFrame)
  5. 页面布局，样式计算
  6. 绘制渲染
  7. 执行 RIC (RequestIdelCallback)

第七步的 RIC 事件不是每一帧结束都会执行，只有在一帧的 16.6ms 中做完了前面 6 件事儿且还有剩余时间，才会执行。如果一帧执行结束后还有时间执行 RIC 事件，那么下一帧需要在事件执行结束才能继续渲染，所以 RIC 执行不要超过 30ms，如果长时间不将控制权交还给浏览器，会影响下一帧的渲染，导致页面出现卡顿和事件响应不及时。

requestIdleCallback 的启示：我们以浏览器是否有剩余时间作为任务中断的标准，那么我们需要一种机制，当浏览器有剩余时间时通知我们。

在React中实现了功能更完备的requestIdleCallbackpolyfill，这就是Scheduler。除了在空闲时触发回调的功能外，Scheduler还提供了多种调度优先级供任务设置。

5、React15的限制即16新版本的解决办法

react15的Reconciler协调过程是递归遍历组件数据生成新的虚拟DOM，然后通过diff算法，找到需要变更的元素(Patch)，放到更新队列里面去。

递归过程是不可打断的，这就使得当组件树过大时，这一阶段的耗时过长，当超过一帧的时间时，主线程被占用，无法将主线程交出去渲染下一帧的内容，导致页面的卡顿。

React16 Fiber的出现就是将这个更新渲染过程给拆分成小片。每次只执行一小部分的任务，做完后若还有剩余时间(requestIdleCallback)，就进行下一个任务。如果没有剩余时间了，那就把当前任务挂起，把控制权交出去进行渲染等之类的高优先级任务。

React Fiber

Fiber是什么？

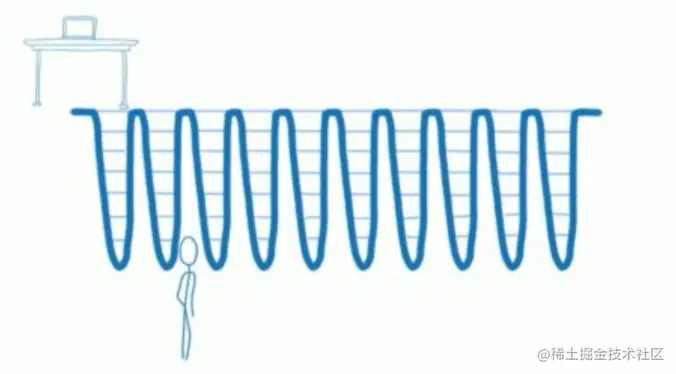

React Fiber是对核心算法的一次重新实现。React Fiber把更新过程碎片化，把一个耗时长的任务分成很多小片，每一个小片的运行时间很短，虽然总时间依然很长，但是在每个小片执行完之后，都给其他任务一个执行的机会，这样唯一的线程就不会被独占，其他任务依然有运行的机会

  1. 在React Fiber中，一次更新过程会分成多个分片完成，所以完全有可能一个更新任务还没有完成，就被另一个更高优先级的更新过程打断。这时候，优先级高的更新任务会优先处理完，而低优先级更新任务所做的工作则会完全作废，然后等待机会重头再来
  2. 因为一个更新过程可能被打断，所以React Fiber一个更新过程被分为两个阶段(Phase)：第一个阶段Reconciliation Phase和第二阶段Commit Phase
  • 调度阶段（reconciliation）：这个阶段是可以被打断的。在这个阶段 React 会更新数据生成新的 Virtual DOM，然后通过Diff算法，快速找出需要更新的元素，放到更新队列中去，得到新的更新队列。
  • 渲染阶段（commit）：这个阶段不可以被打断。这个阶段 React 会遍历更新队列，将其所有的变更一次性更新到DOM上

React Fiber改变了之前react的组件渲染机制，新的架构使原来同步渲染的组件现在可以异步化，可中途中断渲染，执行更高优先级的任务。释放浏览器主线程。

上面这两个阶段大部分工作都是React Fiber做，和我们相关的也就是生命周期函数

Fiber核心思想

最主要的思想就是将任务拆分。

  • DOM需要渲染时暂停，空闲时恢复。
  • window.requestIdleCallback
  • React内部实现的机制

Fiber关键特性

  • 增量渲染（把渲染任务拆分成块，匀到多帧）
  • 更新时能够暂停，终止，复用渲染任务
  • 给不同类型的更新赋予优先级
  • 并发方面新的基础能力

⚠组件渲染顺序

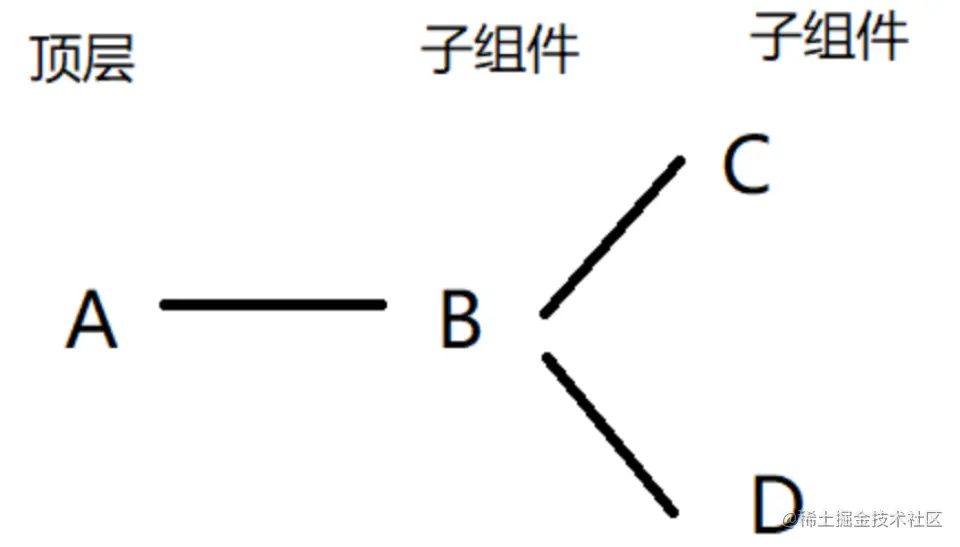

假如有A,B,C,D组件，层级结构为：


我们知道juejin.cn/post/706492…：

1、对于React15来说

挂载阶段执行顺序：

  • constructor()
  • componentWillMount()
  • render()
  • componentDidMount()

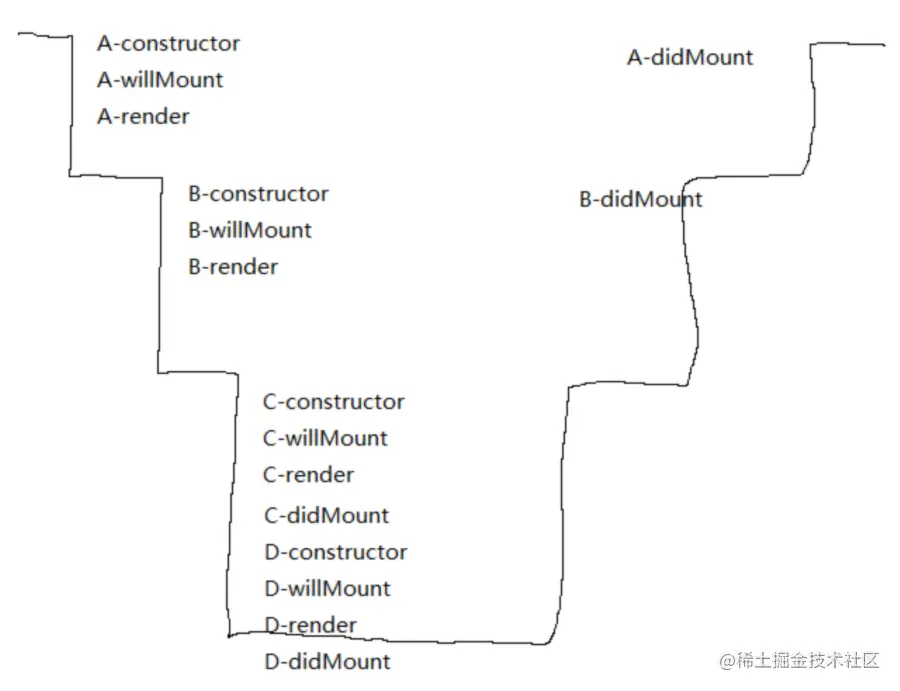

挂载阶段，A,B,C,D的生命周期渲染顺序是：


以render()函数为分界线。从顶层组件开始，一直往下，直至最底层子组件。然后再往上

更新阶段为执行顺序是：

  • componentWillReceiveProps()
  • shouldComponentUpdate()
  • componentWillUpdate()
  • render()
  • componentDidUpdate

更新阶段同理，也是以render()函数为分界线，从顶层组件开始，依次往下顺序：A-WillReceive、A-shouldUpdate、A-WillUpdate、A-render再到B-WillReceive、B-shouldUpdate、B-WillUpdate、B-render继而再到C组件、D组件的方式渲染。

这就存在一个问题：如果这是一个很大，层级很深的组件，react渲染它需要几十甚至几百毫秒，在这期间，react会一直占用浏览器主线程，任何其他的操作（包括用户的点击，鼠标移动等操作）都无法执行

2、🎄React16之后的Fiber下的组件渲染顺序


加入fiber的react将组件更新分为两个时期

这两个时期以render为分界

  • render前的生命周期为phase1阶段1。

    这个阶段的生命周期是可以被打断的，每隔一段时间它会跳出当前渲染进程，去确定是否有其他更重要的任务。此过程，React在 workingProgressTree （并不是真实的virtualDomTree）上复用 current 上的 Fiber 数据结构来一步地（通过requestIdleCallback）来构建新的 tree，标记处需要更新的节点，放入队列中

  • render后的生命周期为phase2阶段2。

    phase2的生命周期是不可被打断的，React 将其所有的变更一次性更新到DOM上

最重要的是phase1阶段所做的事。因此我们需要具体了解phase1的机制

  • 如果不被打断，那么phase1执行完会直接进入render函数，构建真实的virtualDomTree
  • 如果组件再phase1过程中被打断，即当前组件只渲染到一半（也许是在willMount,也许是willUpdate~反正是在render之前的生命周期），那么react会怎么干呢？ react会放弃当前组件所有干到一半的事情，去做更高优先级更重要的任务（当然，也可能是用户鼠标移动，或者其他react监听之外的任务），当所有高优先级任务执行完之后，react通过callback回到之前渲染到一半的组件，从头开始渲染。（看起来放弃已经渲染完的生命周期，会有点不合理，反而会增加渲染时长，但是react确实是这么干的）

所有phase1的生命周期函数都可能被执行多次，因为可能会被打断重来

所以，facebook在react16增加fiber结构，其实并不是为了减少组件的渲染时间，事实上也并不会减少，最重要的是现在可以使得一些更高优先级的任务，如用户的操作能够优先执行，提高用户的体验，至少用户不会感觉到卡顿

Fiber结构

上面讲了这么多Fiber可以做到的事，那么Fiber到底是个上面结构呢?

具体来说，Fiber是一个JavaScript的对象，是指组件上将要完成或者已经完成的任务，每个组件可以一个或者多个。其中包含有关组件，以及输入和输出的信息。类似于下面这样的结构：

/**
* fiber:
* type 标记节点类型(div/span/...)
* key 标记节点在当前层级下的唯一性
* props 属性
* index 标记当前层级下的位置
* child 第一个子节点
* sibling 下一个兄弟节点
* return 父节点
* stateNode 如果组件是原生标签则是dom节点，如果是类组件则是类实例
*/
export function createFiber(vnode, returnFiber) {
  const newFiber = {
    type: vnode.type,
    key: vnode.key,
    props: vnode.props,
    stateNode: null,
    child: null,
    return: returnFiber,
    sibling: null,
    alternate: null,
    flags: Placement,
    ...
  };
  return newFiber;
}
  1. type和key字段：这两个字段在reconciliation期间确定Fiber是否可重用。
  2. child和sibling字段：这些字段指向 第一个子节点/下一个兄弟节点 的Fiber结构。这就使得dom组件的树状结构通过这样一个Fiber指向一个Fiber的过程变成了链表结构。
  3. return字段：return fiber 是当程序处理完当前fiber之后返回的fiber。从概念上讲，视为返回父fiber。
  4. 当我们使用链表结构的Fiber去diff时，便可以做到”被打断“

React Fiber架构总结

🕖更新的两个阶段

  • 调度算法阶段-执行diff算法，纯js计算
  • Commit阶段-将diff结果渲染dom

⚠可能会有性能问题

  • JS是单线程的，且和DOM渲染公用一个线程
  • 当组件足够复杂，组件更新时计算和渲染压力都大
  • 同时再有DOM操作需求（动画、鼠标拖拽等），将卡顿

✔解决方案Fiber

  • 将调度算法阶段阶段任务拆分（Commit无法拆分）

  • DOM需要渲染时暂停，空闲时恢复

  • 分散执行：任务分割后，就可以把小任务单元分散到浏览器的空闲期间去排队执行，而实现的关键是两个新API:requestIdleCallback与requestAnimationFrame

    • 低优先级的任务交给requestIdleCallback处理，这是个浏览器提供的事件循环空闲期的回调函数，需要 pollyfill，而且拥有 deadline 参数，限制执行事件，以继续切分任务；
    • 高优先级的任务交给requestAnimationFrame处理；

🏆Fiber结构带来的改变

Fiber 这里可以具象为一个 数据结构，讲树状结构描述为链表形式

1、链表树遍历算法：通过 节点保存与映射，便能够随时地进行 停止和重启，这样便能达到实现任务分割的基本前提

  • 首先通过不断遍历子节点，到树末尾；
  • 开始通过 sibling 遍历兄弟节点；
  • return 返回父节点，继续执行2；
  • 直到 root 节点后，跳出遍历；

2、任务分割

，React 中的渲染更新可以分成两个阶段

  • reconciliation 阶段: vdom 的数据对比，是个适合拆分的阶段，比如对比一部分树后，先暂停执行个动画调用，待完成后再回来继续比对
  • Commit 阶段: 将 change list 更新到 dom 上，并不适合拆分，才能保持数据与 UI 的同步。否则可能由于阻塞 UI 更新，而导致数据更新和 UI 不一致的情况

3、分散执行： 任务分割后，通过requestIdleCallback与requestAnimationFrame这两个API把小任务单元分散到浏览器的空闲期间去排队执行。

// 类似于这样的方式
requestIdleCallback((deadline) => {
    // 当有空闲时间时，我们执行一个组件渲染；
    // 把任务塞到一个个碎片时间中去；
    while ((deadline.timeRemaining() > 0 || deadline.didTimeout) && nextComponent) {
        nextComponent = performWork(nextComponent);
    }
});

4、优先级策略: 文本框输入 > 本次调度结束需完成的任务 > 动画过渡 > 交互反馈 > 数据更新 > 不会显示但以防将来会显示的任务

  • Fiber 其实可以算是一种编程思想，在其它语言中也有许多应用(Ruby Fiber)。
  • 核心思想是 任务拆分和协同，主动把执行权交给主线程，使主线程有时间空挡处理其他高优先级任务。
  • 当遇到进程阻塞的问题时，任务分割、异步调用 和 缓存策略 是三个显著的解决思路。
