作为一名嵌入式软件工程师，我们时常需要查看PCB走线，在使用Altium Designe查看PCB走线时候，可以设置一些选项，来更容易的查看PCB。以下是我总结Altium Designe的一些基本使用。
- 按住鼠标右键拖动PCB，按住ctrl滚动鼠标滑轮放大缩小，3D视图时候，按住shift+右键拖动切换视角。

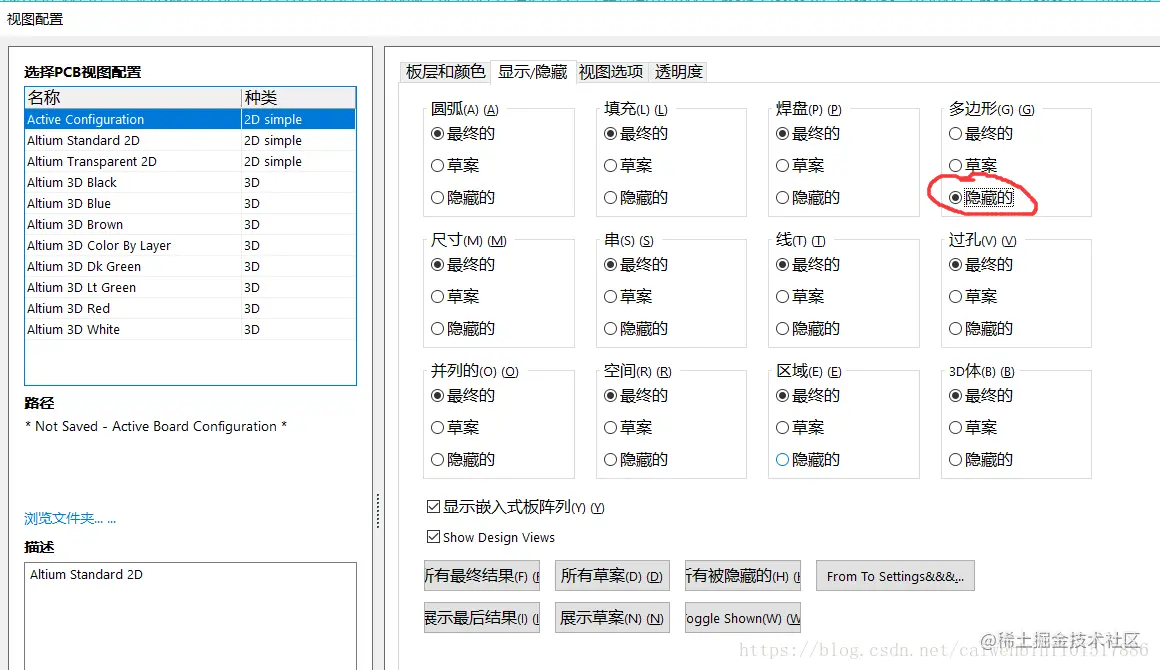

- 隐藏PCB覆铜，ctrl + D，将多边形改为隐藏即可。
- 切换背面(翻转板子)，使用快捷键v + b。
- 2D/3D视觉切换，按键“2”代表2D，“3”代表3D。按住鼠标左键拖动位置，以调整预览的视觉角度。

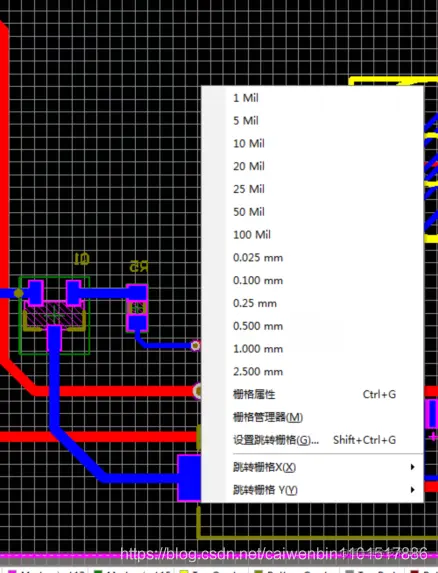

- 调整网格显示大小，按键盘“G”键，弹出以下选项，根据需求选择网格大小，例如我选择2.500mm。

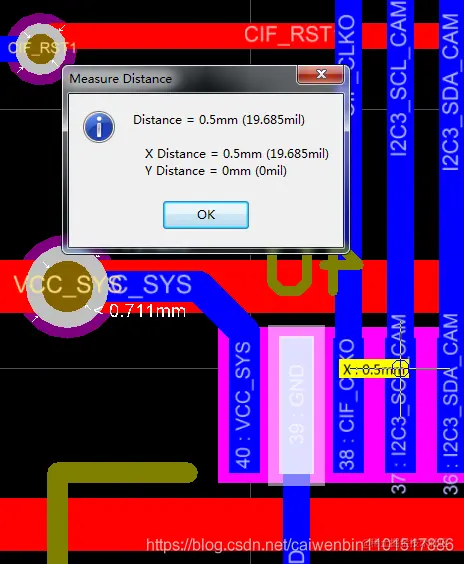

- 测量两个PIN间距，Crtl+M是放置测量；Shift+C则可以取消测量。
右下角清除刚才测量的标志。

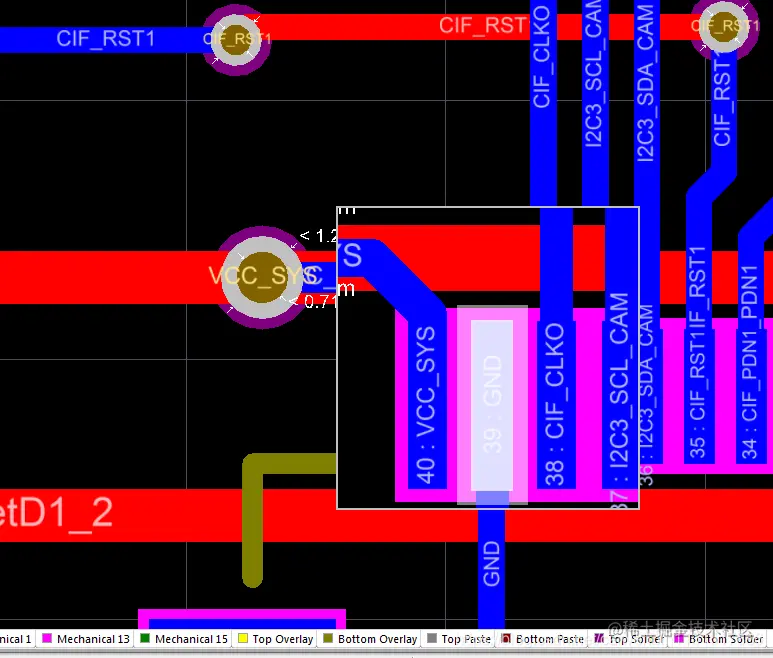

- 打开放大镜shift + m，关闭也是shift + m

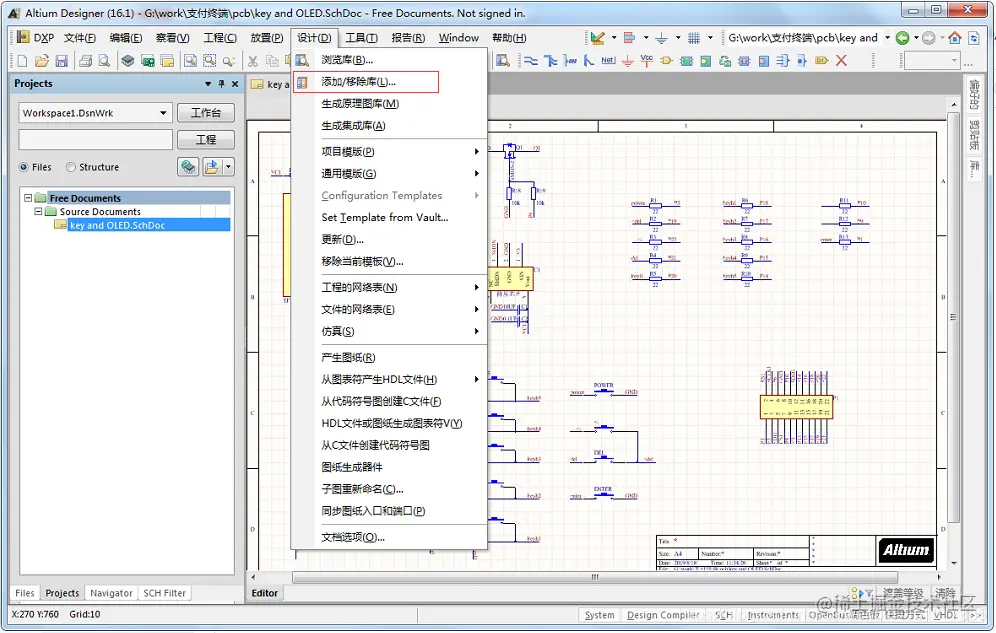

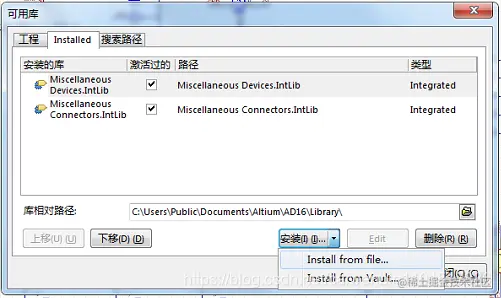

- 加载、卸载元件库，设计--添加/移除库--install from file进行元件库加载，卸载则选中库，删除即可。

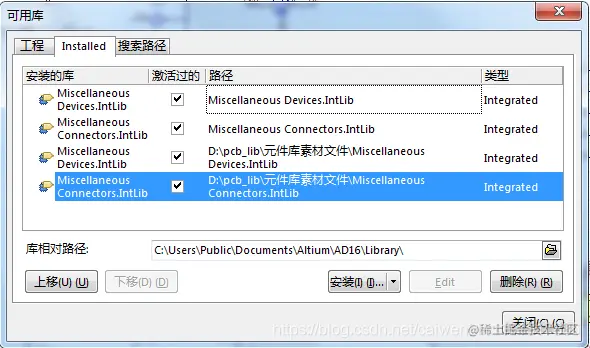

从文件安装库
\
