底层探索 -- OC消息机制（二）lookUpImp慢速查找

小脸儿红扑扑
890 阅读6分钟

「这是我参与2022首次更文挑战的第5天，活动详情查看：2022首次更文挑战」。

在前一篇底层探索 -- OC消息机制（一）objc_msgSend快速查找中已经完成了对IMP快速查找流程的分析，本篇则接着上一篇的篇尾，继续分析objc_msgSend_uncached慢速查找流程。（本篇总字约2071字）

本篇重点

  1. lookUpImpOrForward慢速查找流程及其内部细节分析。

一、objc_msgSend_uncached分析

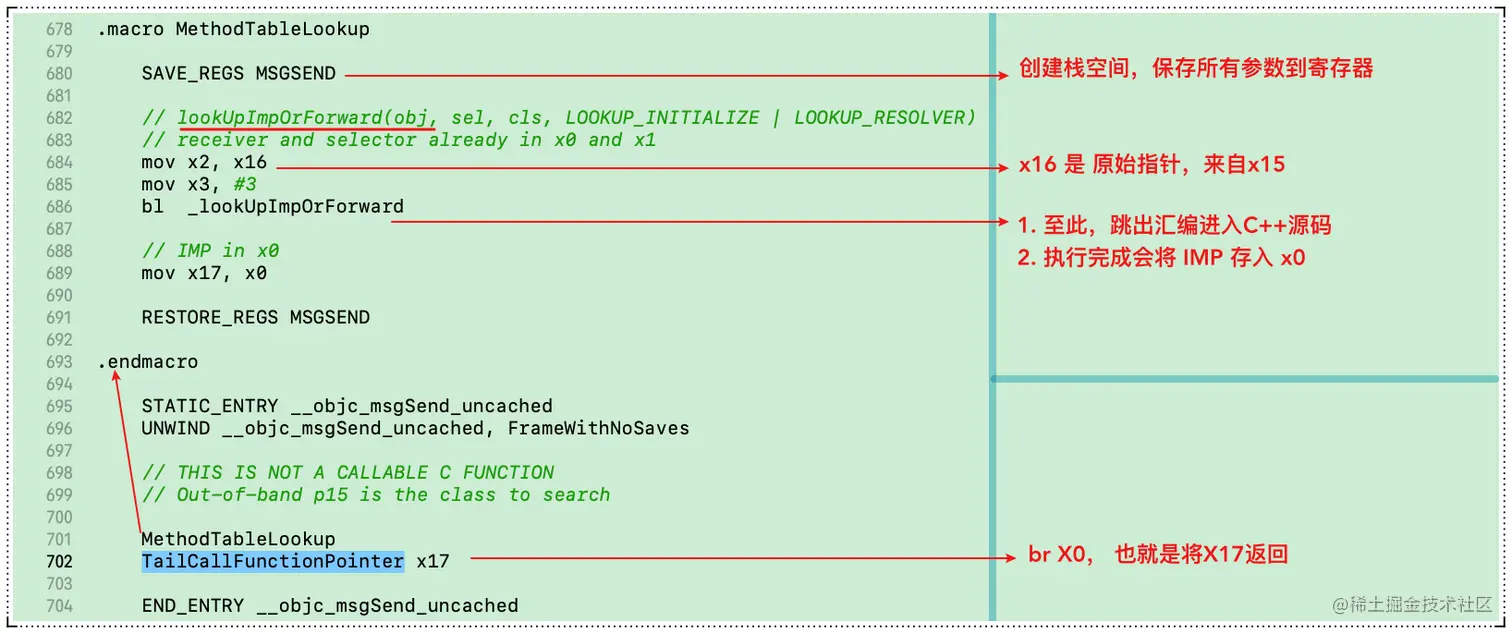

快速查找中CacheHit的逻辑已经分析过了，接下来分析没找到时会进入的__objc_msgSend_uncached 方法，看看其内部的对于查找是如何处理的：


  1. objc_msgSend_uncached 主要的逻辑内容在 MethodTableLooup中，看其名称也能猜到：准备去找Cls->method_list了.
  2. 注意注释中的的behavior的参数的值 ==3
  3. 将信息存入了寄存器后，就BL进入_lookUpImpOrForward源码，开始查找。

二、lookUpImpOrForward分析

进入C++源码定位到方法后，来分析一下_lookUpImpOrForward中的实现逻辑：

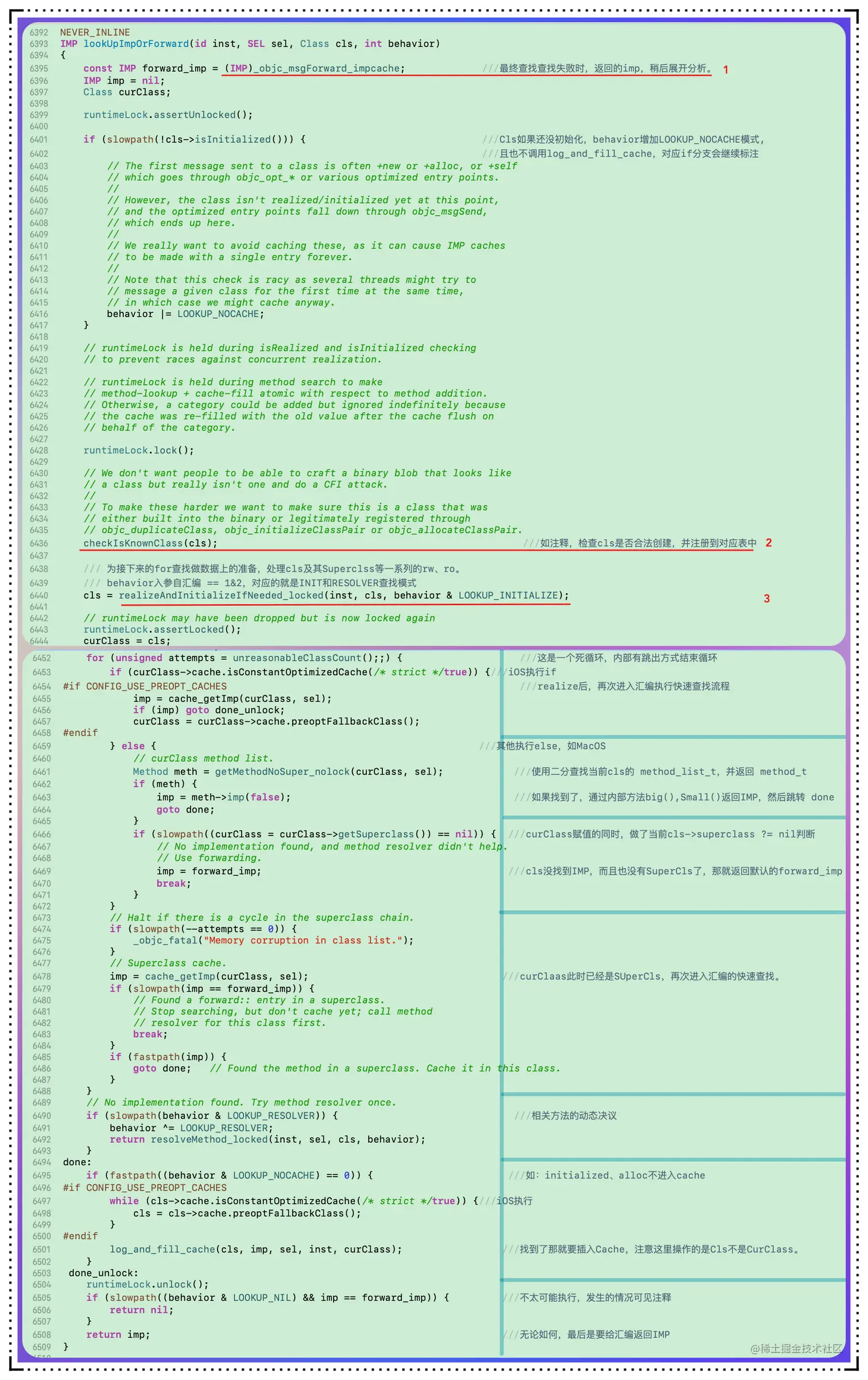

如图所示，整个_lookUpImpOrForward主要代码的含义已经标注完成了，现在先对其整体逻辑进行一下梳理，然后再对某些局部的细节展开来分析一下：

  • 上半部分为准备工作：创建默认IMP、检查Cls的合法、递归实现Cls继承链和初始化MetaCls，准备好相关类的rw为查找method_list作准备。
  • 下半部分为判断查找：
    1. realizeAndInitialize后与当前Cls相关的一系列Cls都已经完成初始化，进for先是if...else判断。
      1. iOS会再次进入汇编cache_getImp查找一次，内部逻辑依然是快速查找的CacheLookup。
      2. 其他则进入getMethodNoSuper中二分遍历Cls的method_list。
    2. 完成if...else如果依然未命中，此时CurCls==Cls.SuperCls，父类再次进入cache_getImp 查找。
      1. 命中则 go done
      2. 未命中则 继续循环
    3. for循环外的if逻辑，如图标注。 整体逻辑梳理如上，现在开始对其中的局部细节展开来分析。

2.1 forward_imp

由刚才对整体流程的分析可知，这个IMP是最后找完了整个继承链-直到NSObject还没有找到的时候返回的IMP，日常开发中在控制台见到它的时候是这个样子：


那么其中的 unrecognized... 的是怎么返回来的呢，现在就进入源码看看：

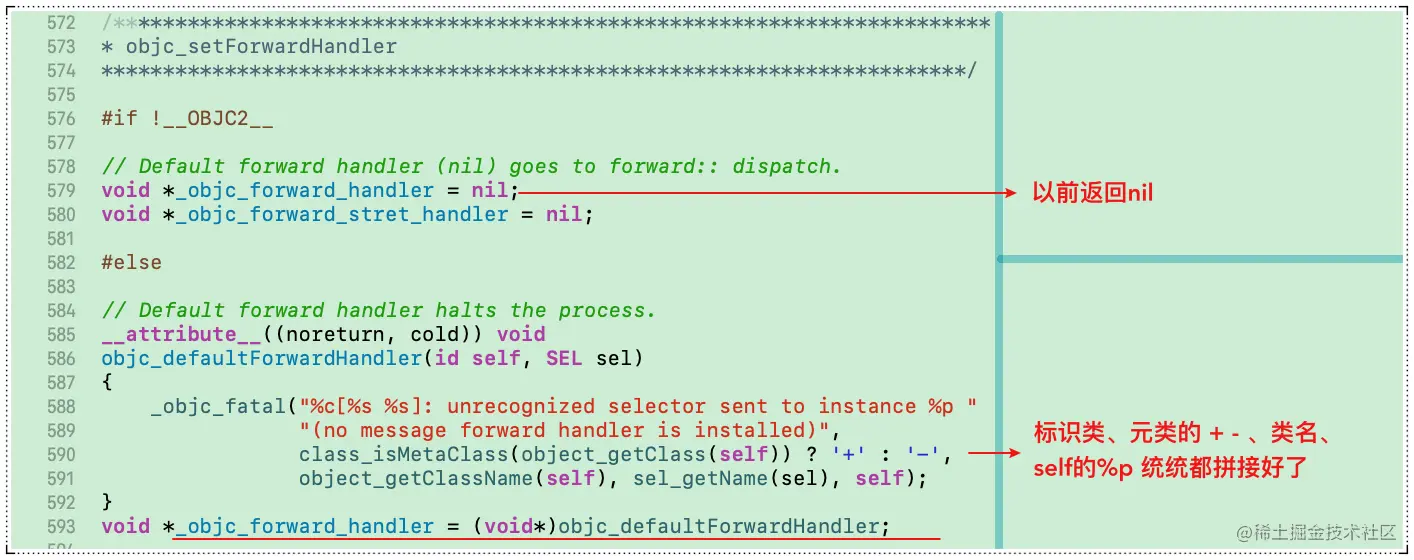

搜索后发现forward_imp 的真实实现也是汇编，进入可以看到逻辑并不复杂，使用adrp 读取了__objc_forward_handler 的地址并且存入了存放IMP的x17中，那么再搜索一下_objc_forward_handler，看看这个被加载的句柄具体是什么内容：


如图中标注，根据__OBJC2__ 做了方法区分，返回包括类、元类的标识符“+”、“-”，类名等，统统拼接好了，这就是日常开发中见到的那个unrecognized - IMP。

2.2 checkIsKnownClass

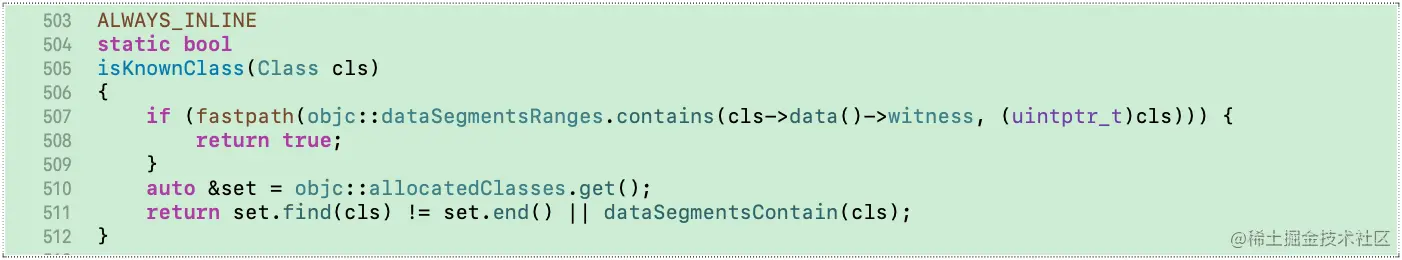

如官方是注释所说，此方法为了防止CFI攻击（暂时我也不知道具体是什么）、确保Cls的合法性和安全，所以方法的内部主要是去查当前运行的Cls是否在共享缓存、已加载Image的数据段、或者是否被obj_allocateClassPair创建的，且在Cls的Cache中存有 uint16_t witness标识用于验证。


  • 使用witness去数据查询，大概率会返回Ture。
  • 如果if判断失败的话，则去查存allocatedClasses表。

2.3 realizeAndInitializeIfNeeded_locked

这个方法主要是为了接下来的for循环而处理cls及Cls.Superclss等一系列相关的。现在来看看其内部实现：


其内部主要就是2个if判断，同时也是涉及着isa关系图 中两个链条的实现及初始化：

  1. 首先是判断cls->isRealized ，判断的依据是data()->flag 的31位，if内方法的目的就是实现当前Cls及SuperCls这个链条上的Cls.rw。
    • 对于OC来说，if内的方法会具体实现到realizeClassWithoutSwift 随后展开分析。
    • 另一个分支，则是Swift。
  2. 其次是判断cls->isInitialized ，判断的依据是data()->flags 的29位，if内方法的目的就是初始化当前Cls及Metal这个链条上的Cls
    • if内的方法会具体实现到initializeNonMetaClass 随后展开分析。

1. realizeClassWithoutSwift


  • 截取了realizeClassWithoutSwift中重要的、能够体现其主要逻辑的部分，通过之前对于类de数据结构分析（总） ，图中代码的意思应该是见文知意的。

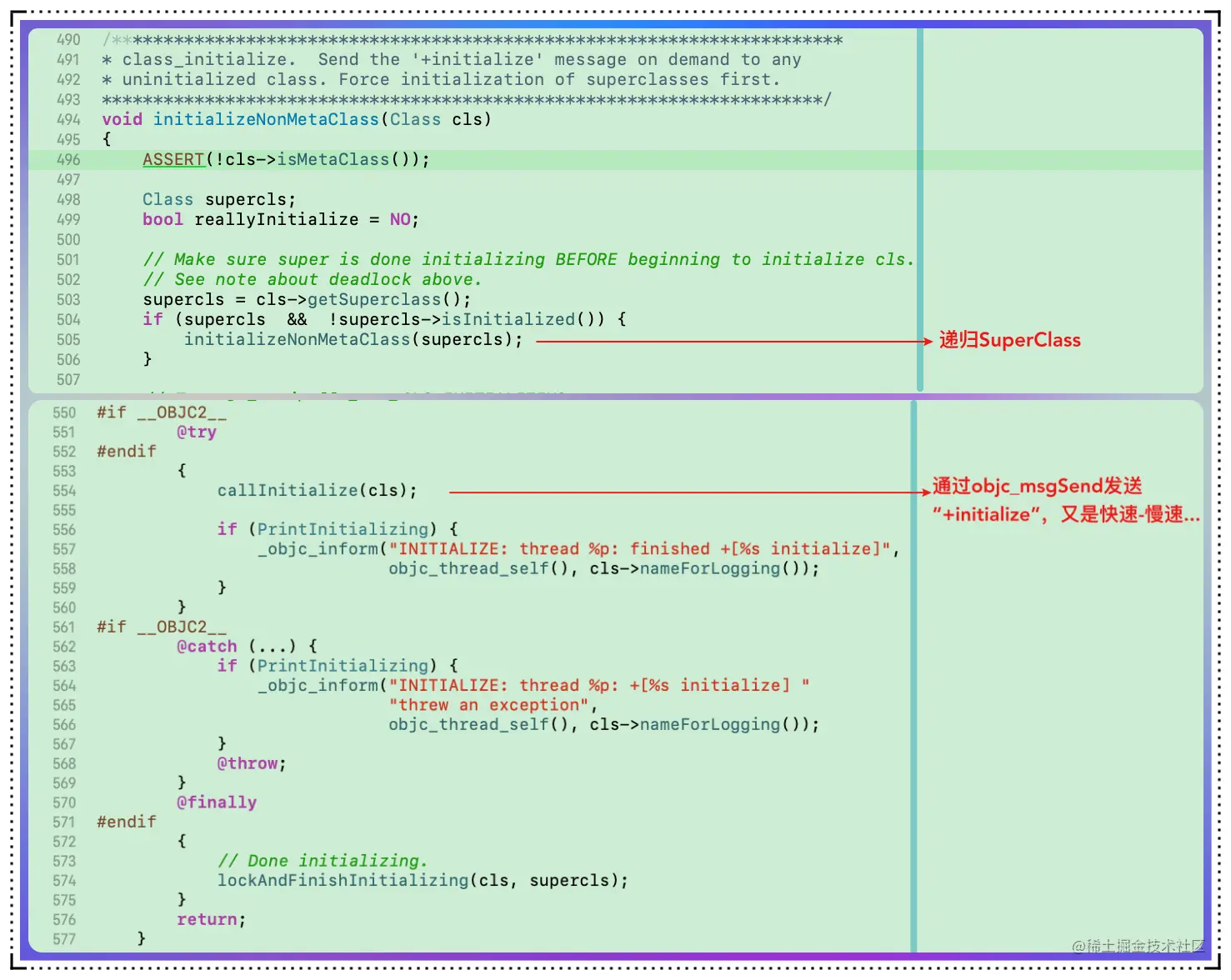

2. initializeNonMetaClass


  • 依旧截取了initializeNonMetaClass 中能够体现其主要逻辑的代码，从入口开始现在当前Cls的SuperCls开始初始化，一级一级往下初始化，初始化完成后没有什么问题则直接return。

2.4 getMethodNoSuper_nolock

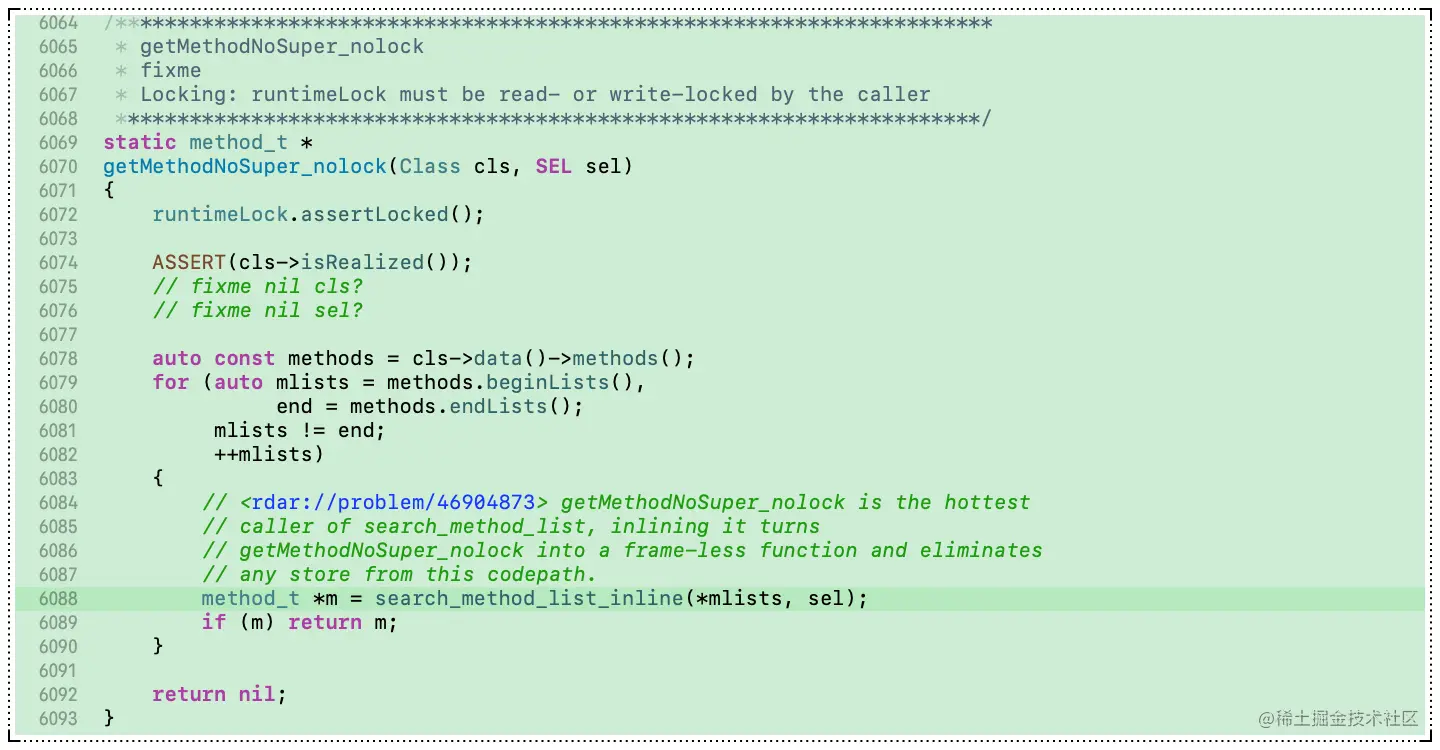

接下来，看看getMethodNoSuper_nolock中是如何对method_list查找的：


因为method_array_t 是二维结构，所以在这里先有一层for循环，继续深入就是findMethodInSortedMethodList 了：


如图，使用二分查找对于method_list_t进行检索，其中的>>1就是二分的关键，在图中也已标注。其他逻辑相对也不难，只有2个点容易让人产生疑惑，如图中所标注，现在来详细解释一下：

  1. 命中目标SEL后，为什么还要Probe--向前查找同名SEL，最后返回最靠前的？

    • 首先，注释中提到了，这个Probe--和类别（Category） 有关，具体说就是类别中的同名方法会覆盖主类中的方法。 （同时当前问题或者图中这个查找算法也可以反过来解释：为什么最后编译的类别中的同名方法会覆盖主类中方法）

    • 其次，主类方法不是被覆盖了吗？类别的方法不是追加的吗？怎么还要Probe--向前查找？这些问题关键在于：类别的method_list加入主类method_list时的方法attachLists()中的插入算法:开辟新的数组后，method_list的插入逻辑是倒叙的,也就是新的list在前，旧的在后。 （关于attachLists的分析会在之后分析到Category时做展开）

    多数一句：
    探索分析到这里时，起初不解为什么Probe-- ，只是通过注释知道和Category有关。在网上查找相关问题时，有的博客里写：
    这里Probe--是因为要按照栈(Stack)的FIFO原则取值。类别是后覆盖了主类的的方法，类别的方法后入栈，所以要向前去取。
    离大谱了！method_list_t继承自entsize_list_tt ，其子类还有property_list_t、ivar_list_t。这些家伙的父类entsize_list_tt是拥有iterator 的结构体啊，官方注释也有标注：Generic implementation of **an array **of non-fragile structs. 怎么会和Stack有关系呢？？？

  2. 未命中SEL的时候，为什么要做Count--？

    • --之后，可以将base当前位置的占用减去，在下一次循环中将probe 的位置移动至剩余查找量的2/1处。

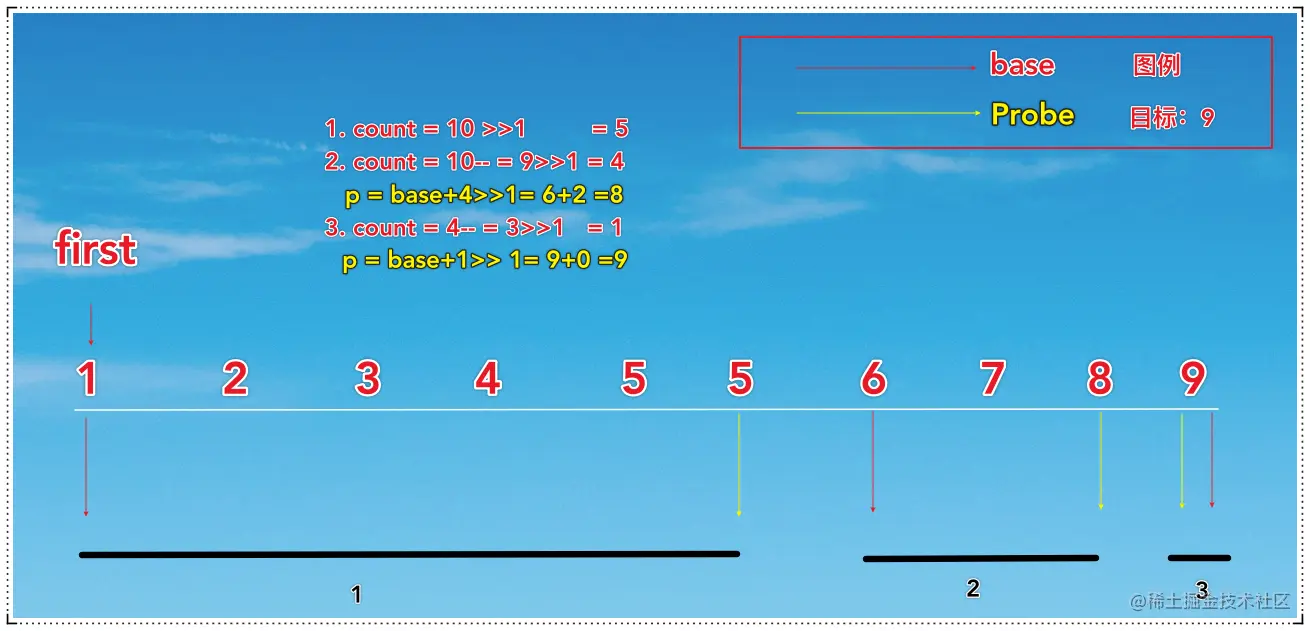

    • 画了个简单的草图，来理解一下：


三、总结

以上就是本篇对于objc_msgSend_uncached慢速查找流程的全面分析，除了对于源码逻辑的文字分析外，大部分源码的逻辑解释分析都附带到了截图中，同样需要认真看，同样需要认真看。

至此，OC消息机制中-关于IMP查找的所有源码就已经全部分析完了，接下来则进入关于方法的动态决议部分的分析。

篇中分析、记录的内容如有帮助，欢迎点赞、收藏、评论。如果错误，欢迎指出🙆🏻‍♂️。
