前端笔记：Vue源码解析之虚拟DOM及diff算法

本内容笔记来源于[尚硅谷]Vue源码解析之虚拟DOM和diff算法的视频讲解

第一节课： 虚拟DOM和diff算法

介绍

  • diff算法是实现最小量更新的，它可以同层比较，不可以跨层比较

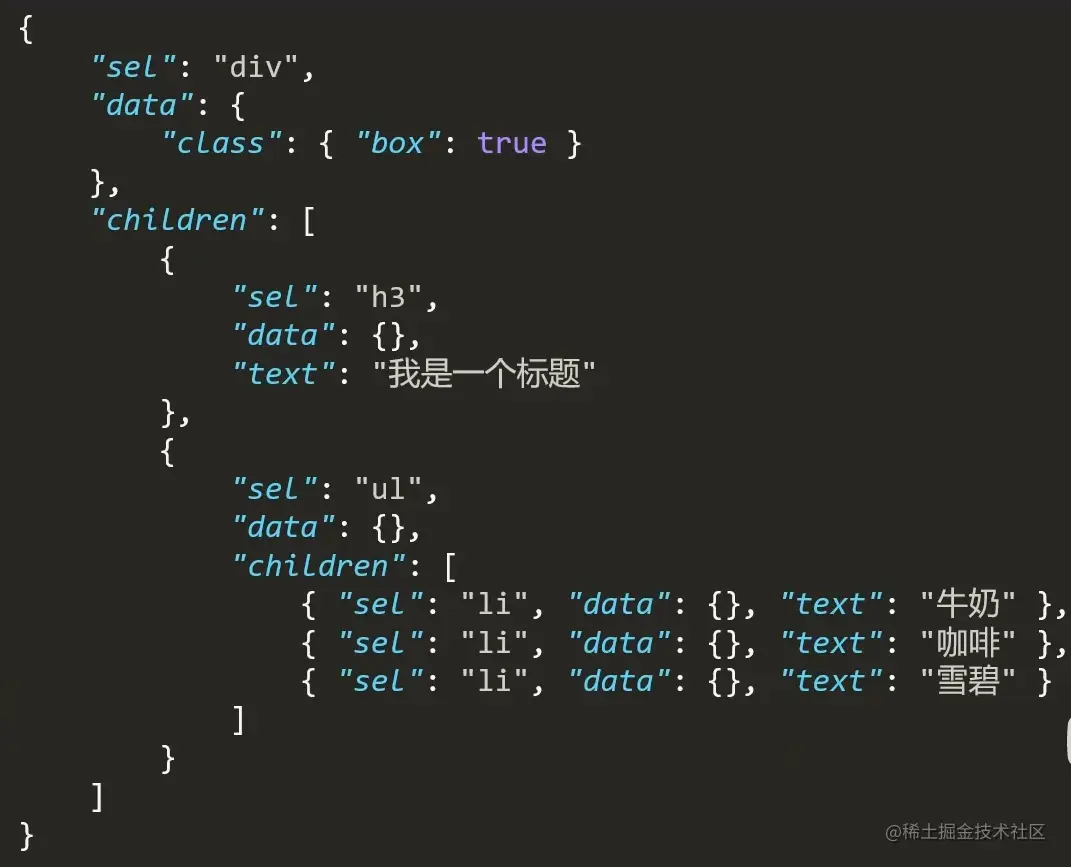

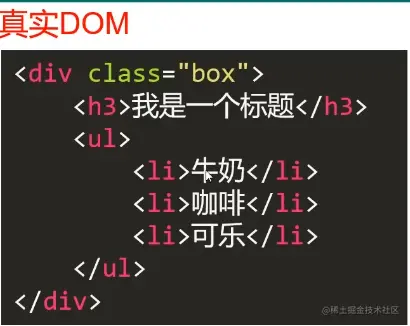

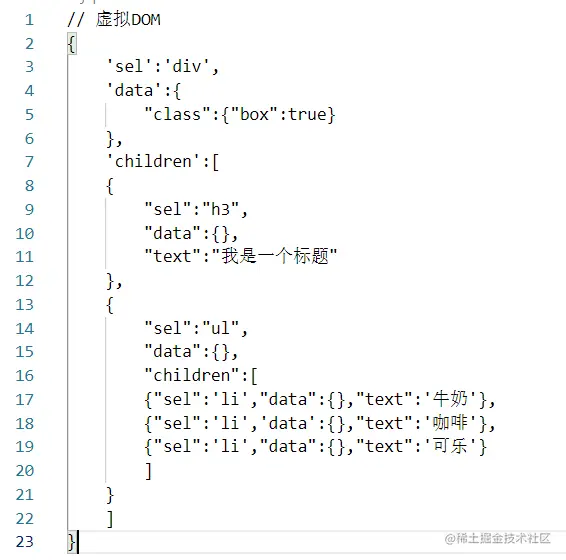

  • 虚拟DOM是将真是的DOM转变为js对象，js中有三个属性，sel表示selector选择器，data表示一些额外的数据，children数据表示数据，如图所示：

    微信图片_20220108220103.png 变为了


  • webpack是可以提供模块化打包的工具，webpack-dev-server是一个提供代码热更新，可以在http://localhost:8080/ 网页上进程调试的

第二节课：snabbdom

简介

  • snabbdom是瑞典语单词，单词原意为“速度”
  • sanbbdom是著名的虚拟DOM库，是diff算法的鼻祖，Vue源码就是借鉴了snabbdom
  • 官方Git：github.com/sn...

安装

  • 在git上的snabbdom源码是用TypeScript写的，git上并不提供编译好的JavaScript版本
  • 如果直接使用build出来的JavaScript版的snabbdom库，可以从npm上下载snabbdom，命令为 npm i -S snabbdom,

snabbdom测试环境搭建

①新建一个文件夹，在文件夹的访问路径上输入cmd，进入命令行窗口，然后创建身份证输入npm init，
在此文件夹生成了一个文件名为package.json的文件
②安装snabbdom，命令为npm i -S snabbdom; npm i表示安装依赖，-D表示项目开发依赖，-S表示项
目的真正依赖，装好之后，会生成node_modules,里面的src依然提供的是ts代码，build文件夹里面有
js代码，还有后缀为.d.ts文件，这个文件是ts在变成js的时候，需要额外留一个文件保存文件当中的
具体类型。
③snabbdom中的package.json里面的export引入别名，webpack版本5才支持export,所以要装版本5，
在输入npm i -D webpack@5 webpack-cli@3 webpack-dev-server@3 --force
④在编辑器（如vscode）中建立webpack.config.js,在webpack官网中找到模板，配置一下

const path = require('path');

module.exports = {
//入口
  entry: './src/index.js',
//出口
  output: {
  //虚拟打包路径，就是说文件夹不会真正生成，而是在8080端口虚拟生成
    publicPath:'xuni';
    //打包出来的文件名
    filename: 'bundle.js',
  },
  devServer:{
  //端口号
  port:8080,
  //静态资源文件夹
  contentBase:'www'
  }
};

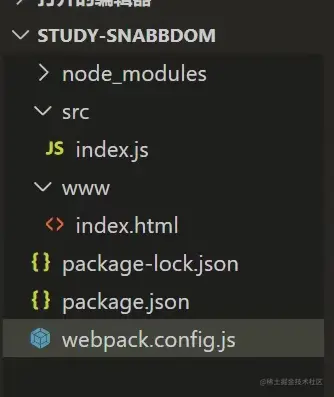

此时目录为

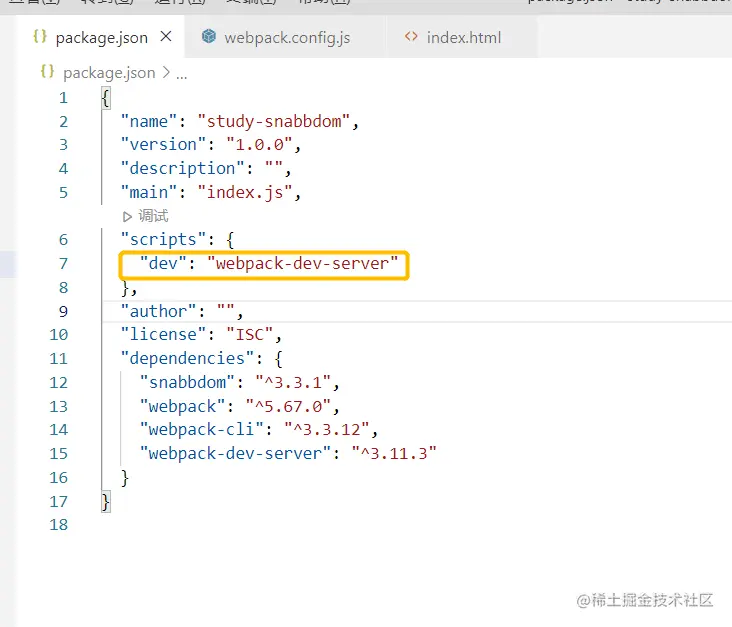

package.json内容为

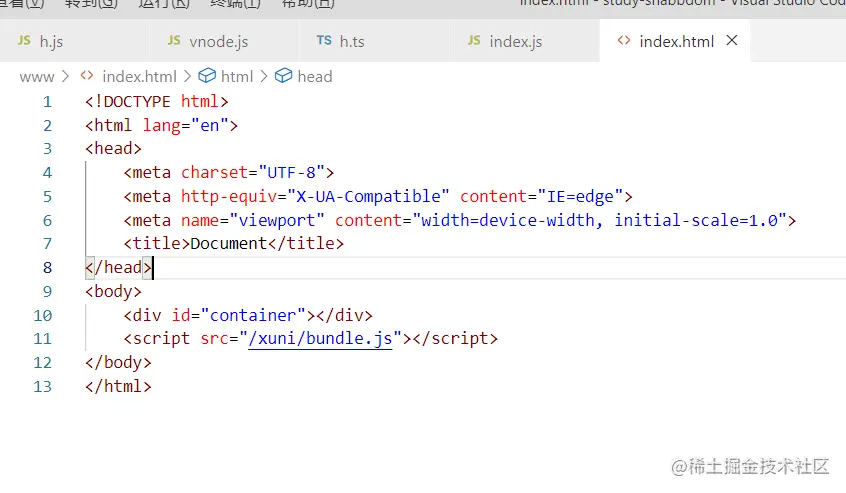

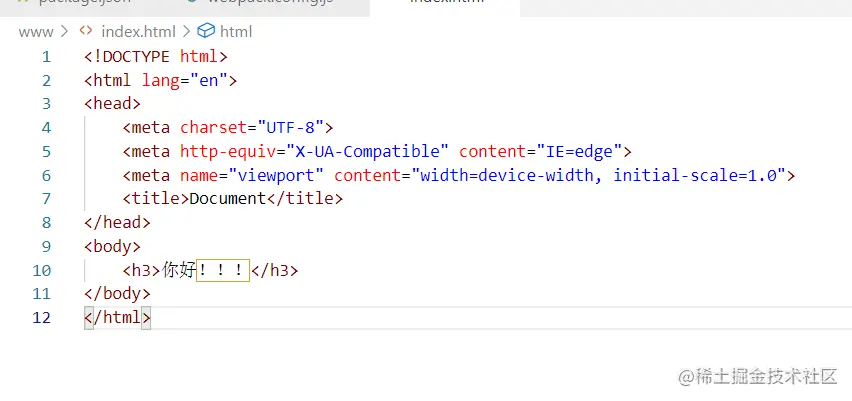

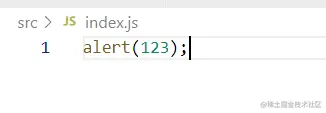

src/index.js内容不写，www.html 中内容为

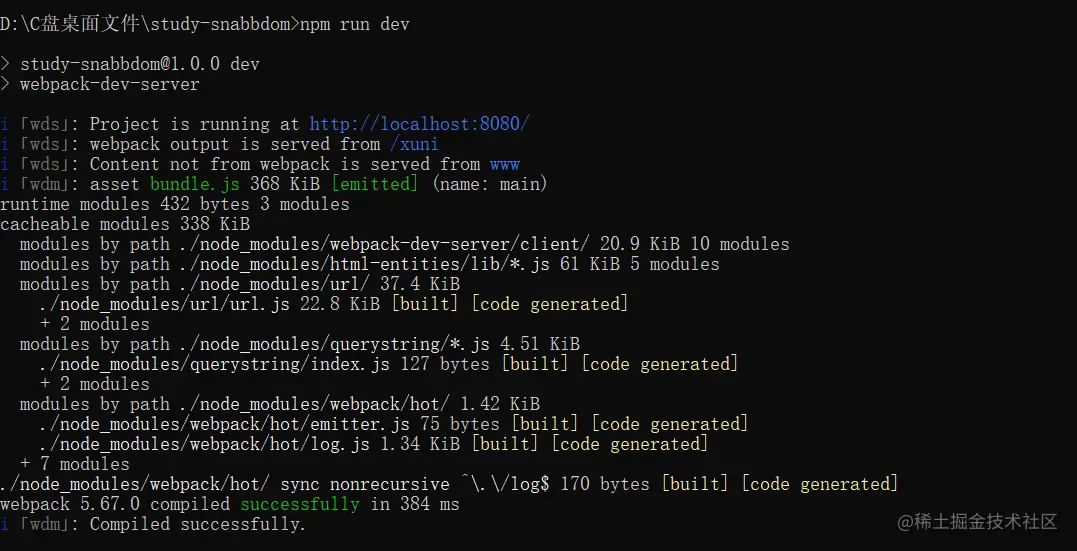

图片.png 之后运行npm run dev

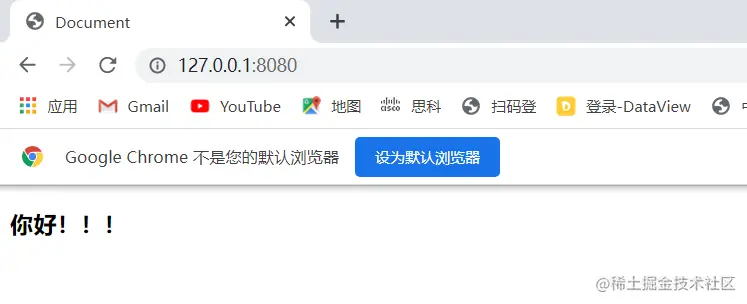

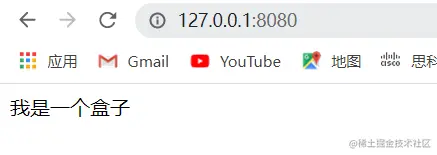

图片.png 在浏览器输入127.0.0.1:8080看到结果

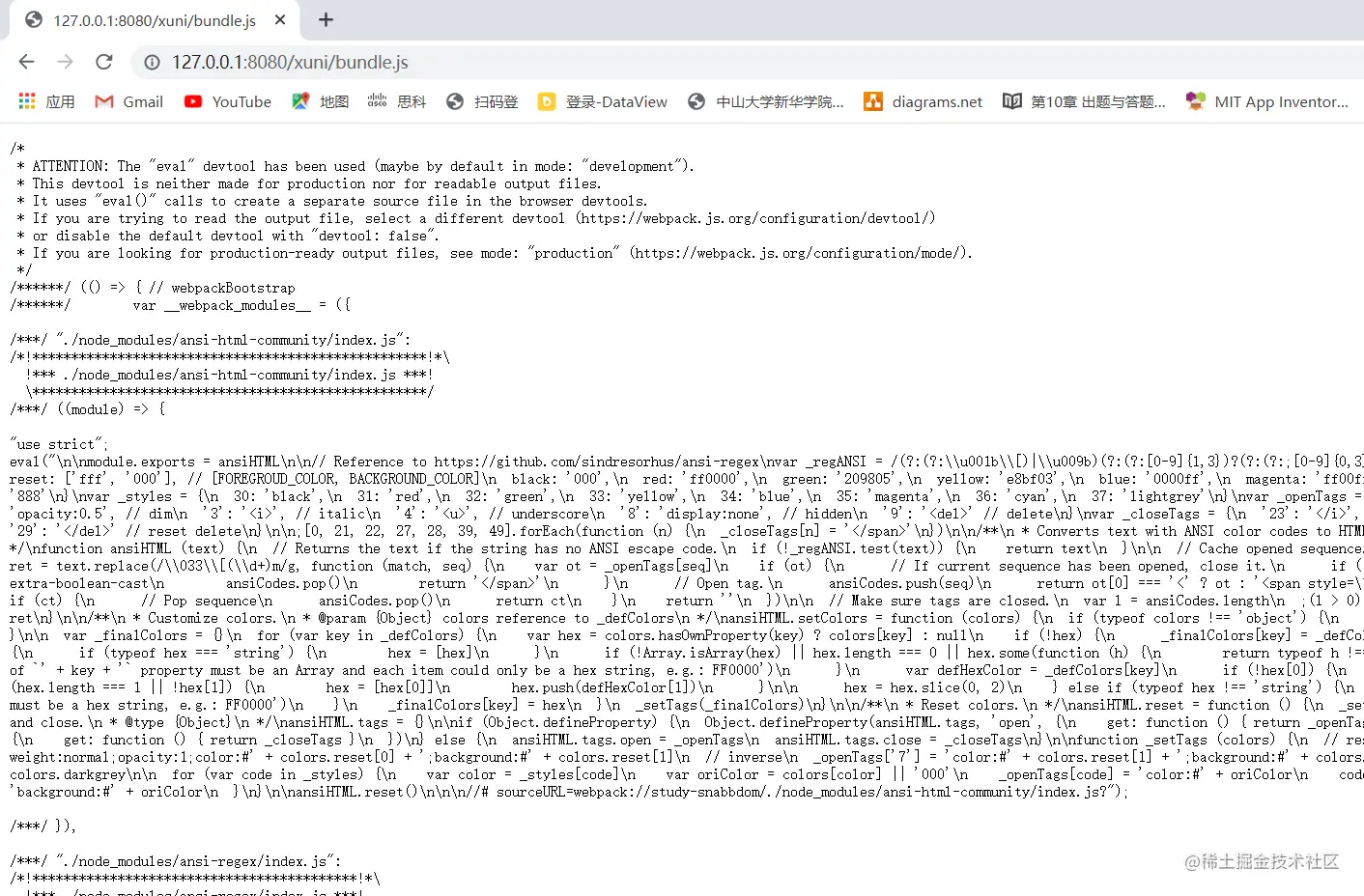

图片.png 虚拟路径下

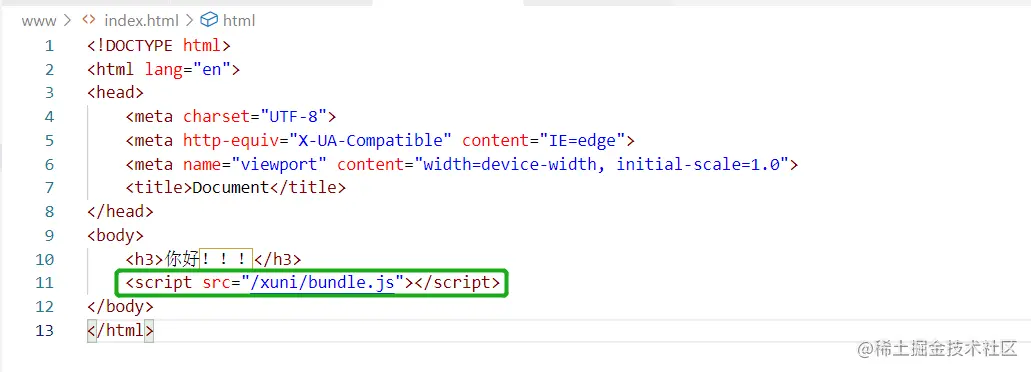

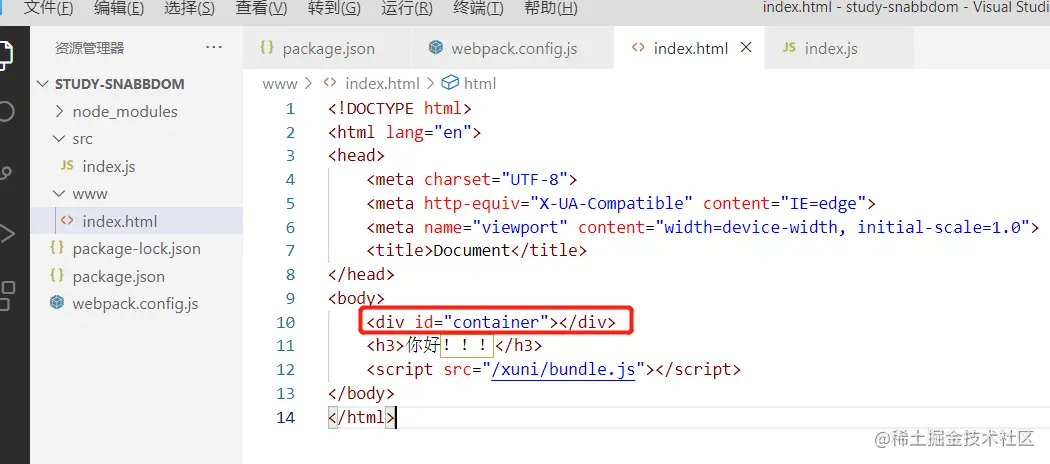

图片.png 之后在www/index.html中引入代码src/index.js打包在了/xuni/bundle.js中


图片.png 结果是


跑通

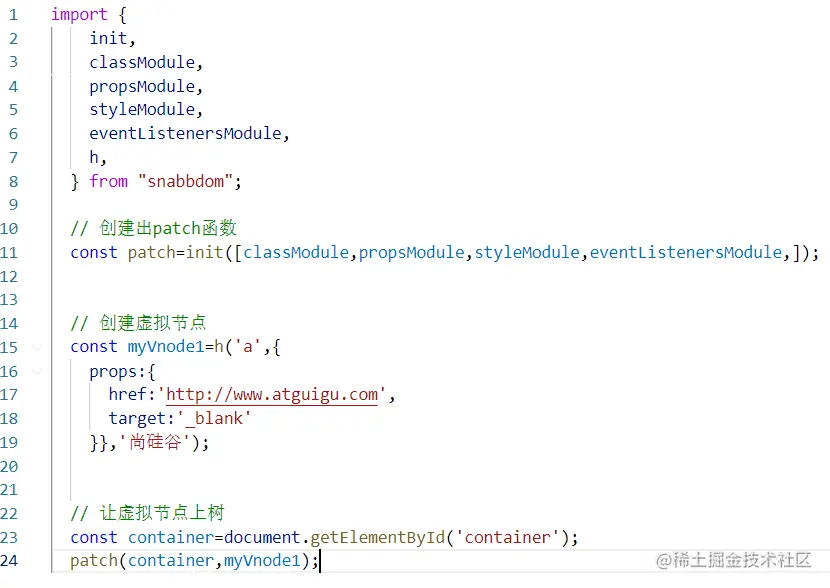

跑通snabbdom官方git首页的demo程序，即证明调试环境已经搭建成功

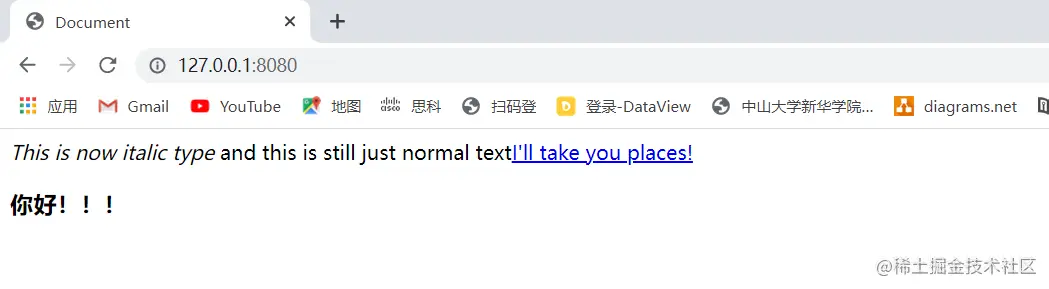

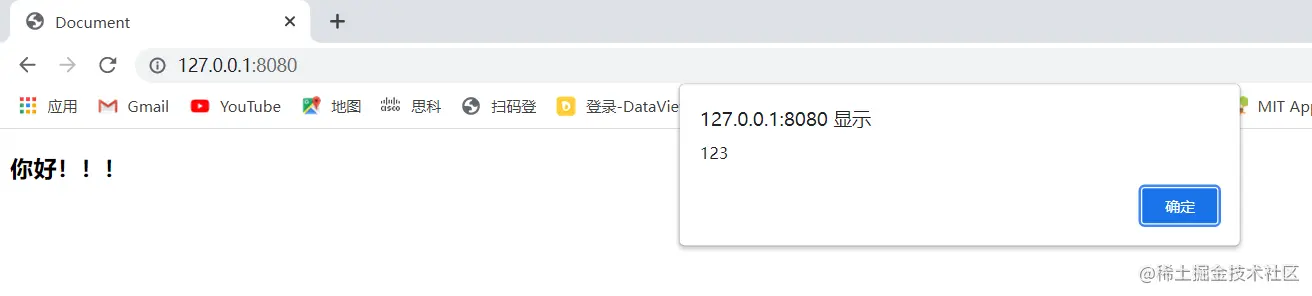

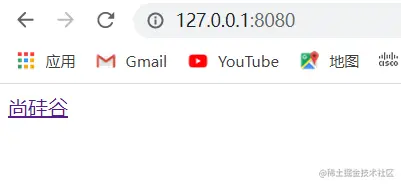

图片.png 跑出来的结果是

图片.png 至此环境搭建完成

第三节课笔记 虚拟DOM和h函数

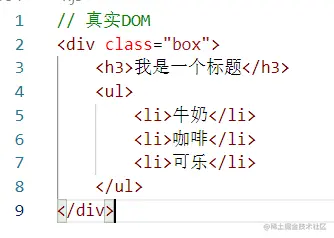

 虚拟DOM：用javaScript对象描述DOM的层次结构。DOM中的一切属性都在虚拟DOM中有对应的属性。

图片.png 图片.png

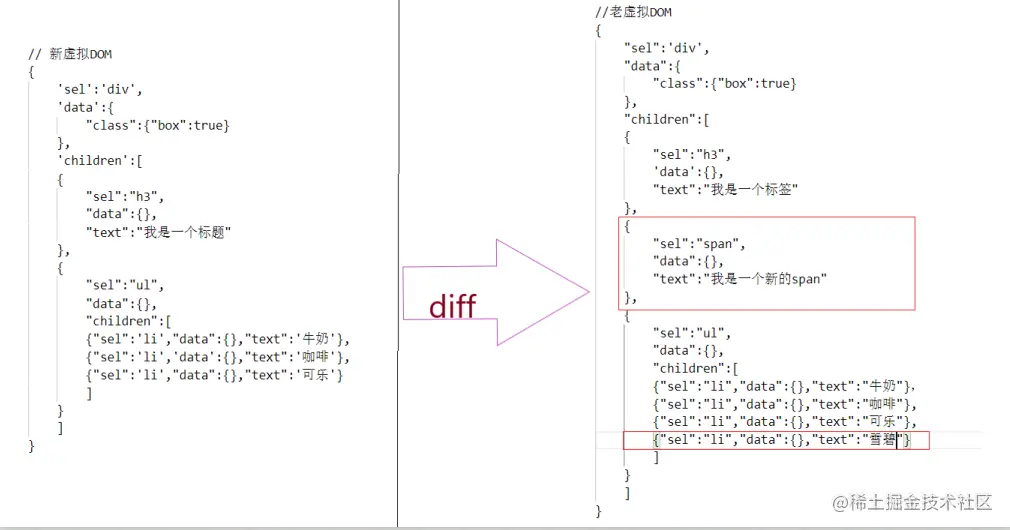

diff是发生在虚拟DOM上的

新虚拟DOM和老虚拟DOM进行diff（精细化比较)，算出应该如何最小量更新，最后反映到真正的DOM上。


本次课研究的知识点

  • 研究1：虚拟DOM如何被渲染函数（h函数）产生？我们要手写h函数
  • 研究2：diff算法原理？我们要手写diff算法
  • 研究3：虚拟DOM如何通过diff变为真正的DOM的事实上，虚拟DOM变为真正的DOM，是涵盖在diff算法里面的

h函数用来产生虚拟节点（vnode)

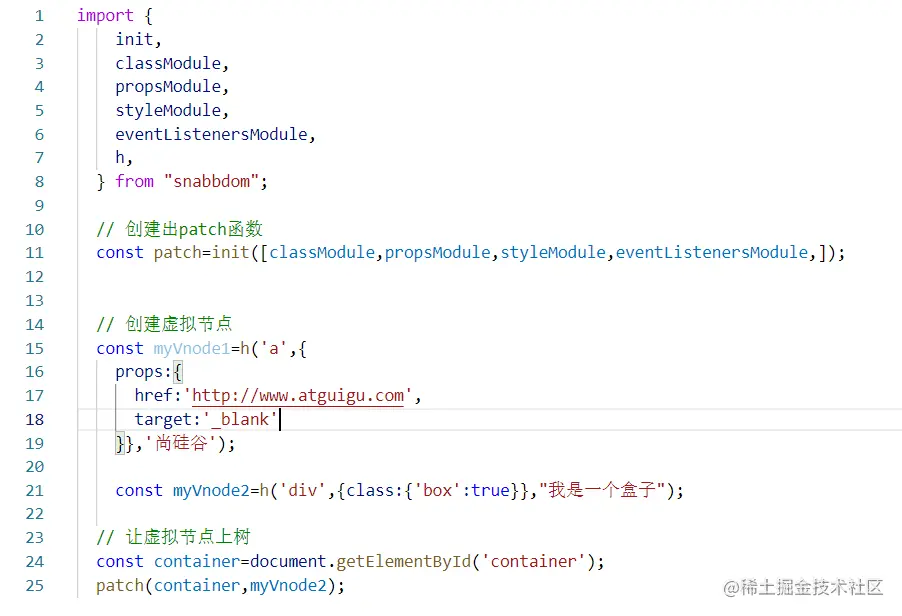

比如这样调用h函数：


将得到这样的虚拟节点：


它表示的真正的DOM节点：

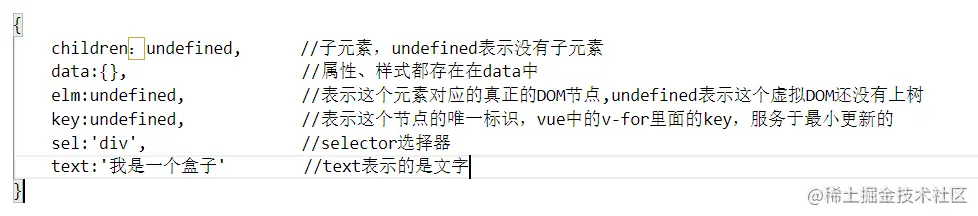

一个虚拟节点能有哪些属性

图片.png 了解h函数和diff算法

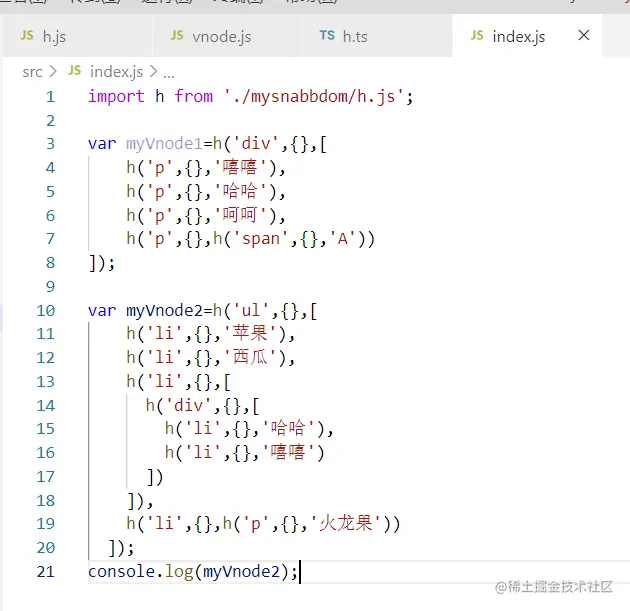

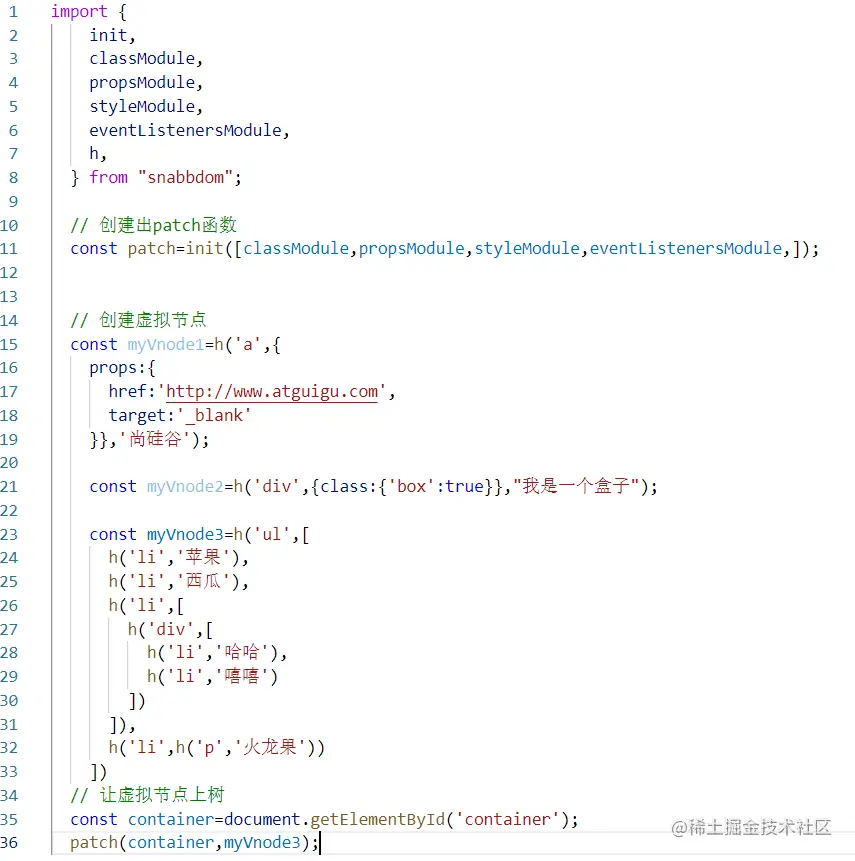

练习1

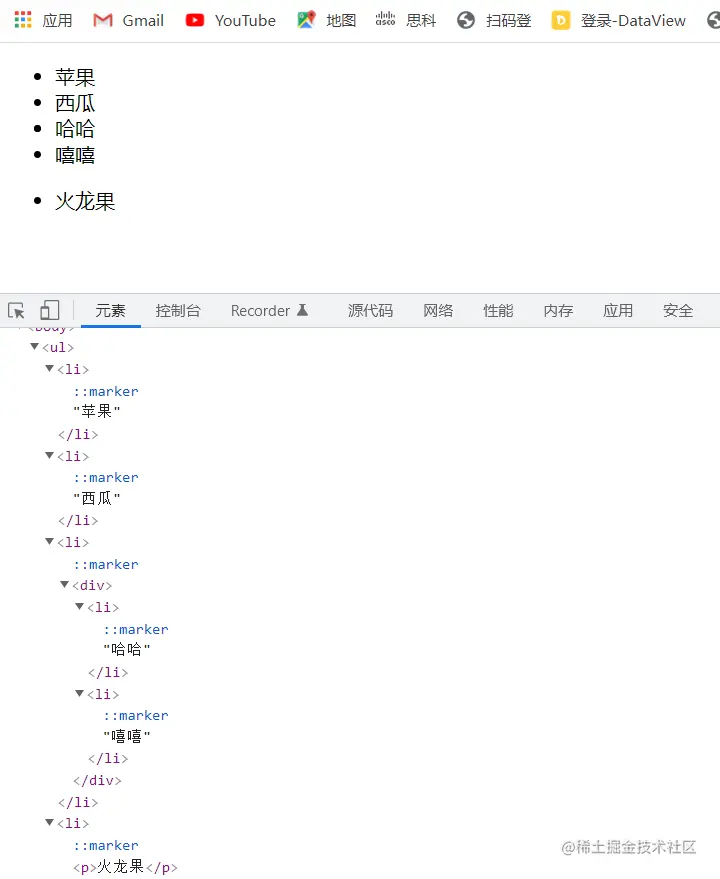

图片.png 结果


练习2


结果


练习3


结果


第四节课

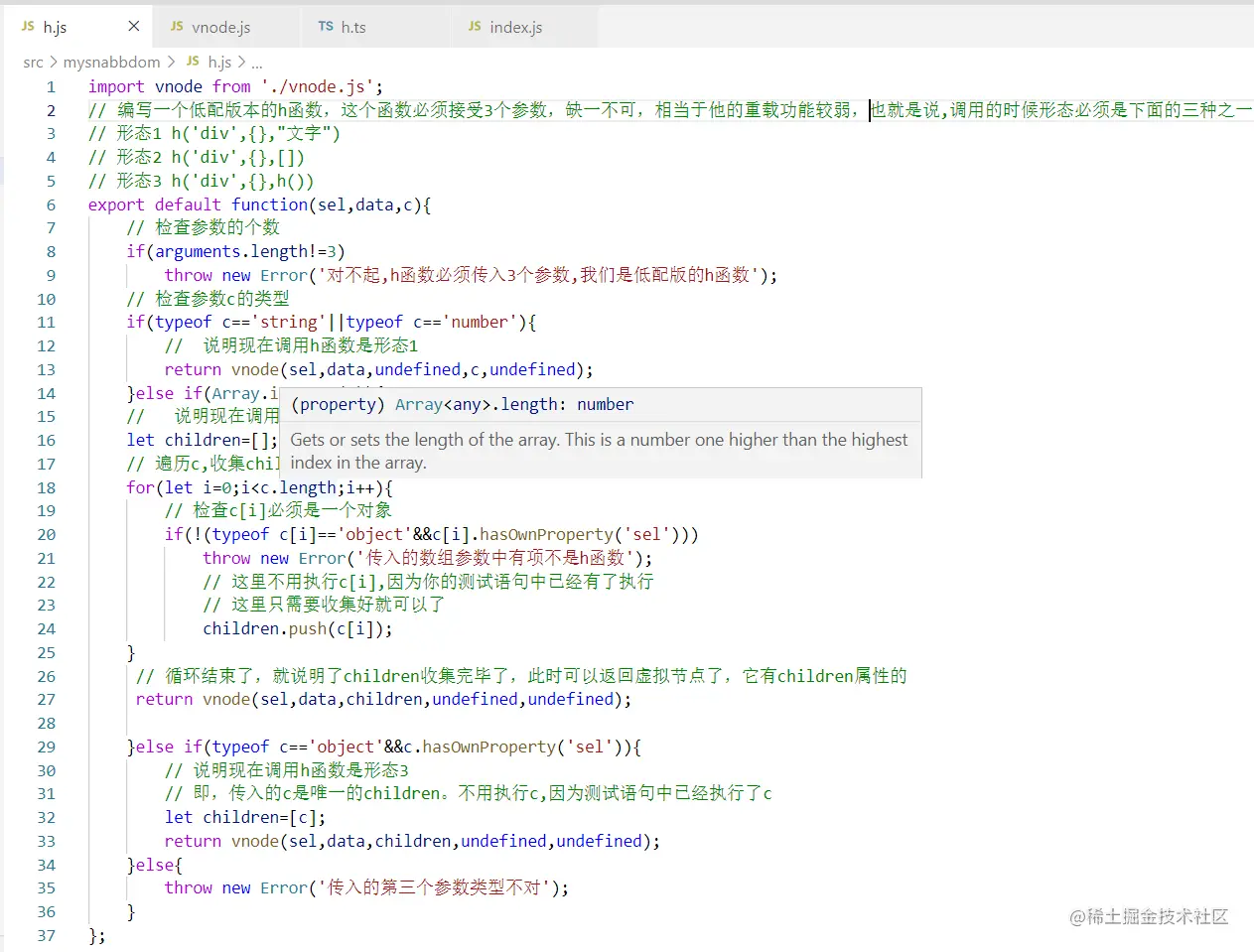

手写h函数

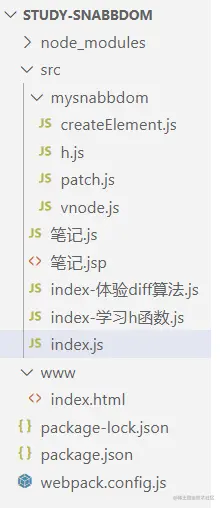

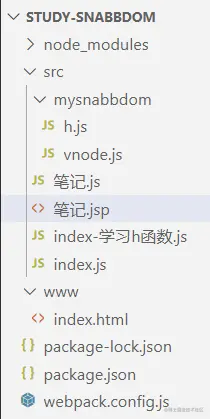

资源管理器目录






第五节课

感受diff算法心得

  • key很重要。key是这个节点的唯一标识，告诉diff算法，在更改前后它们是同一个DOM节点。
  • 只有是同一个虚拟节点，才能进行精细化比较，否则就是暴力删除旧的、插入新的。同一个虚拟节点：选择器相同并且key相同。
  • 只进行同层比较，不会进行跨层比较。即使是同一片虚拟节点，但是跨层了，对不起，精细化比较不diff你，而是暴力删除旧的，然后插入新的。

第六节课

diff处理新旧节点不是同一个节点时

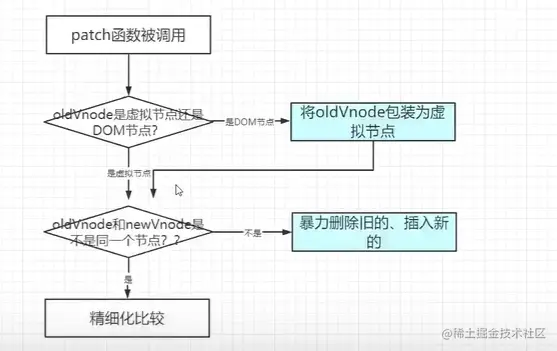

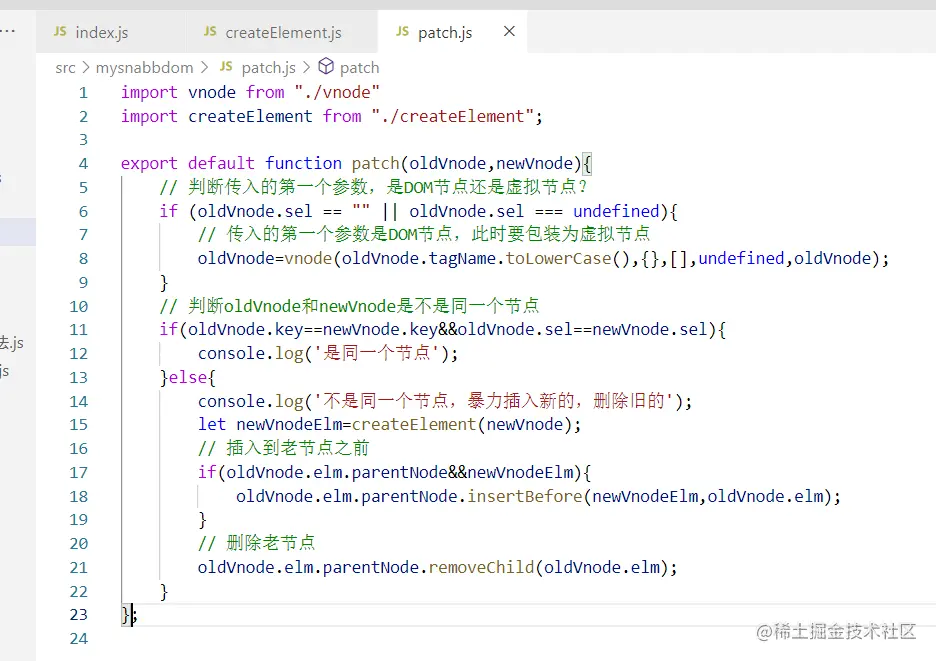

在node_modules中的snabbdom中的src中的init.ts中找到patch函数画出流程图


第七节课

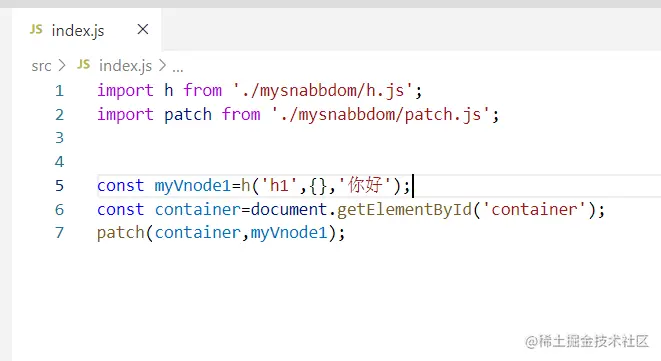

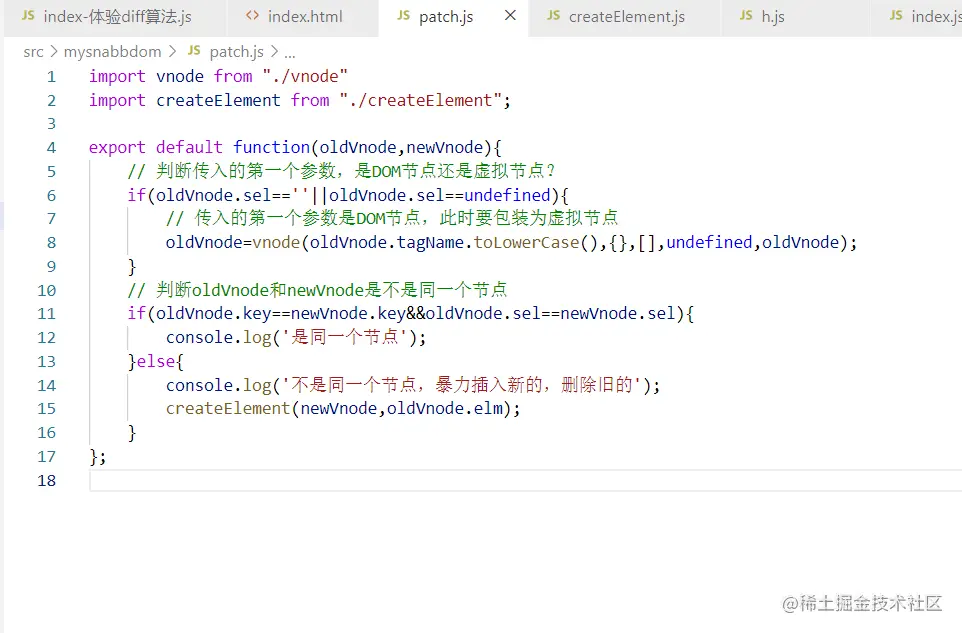

手写第一次上树时





第八节课

手写递归创建子节点

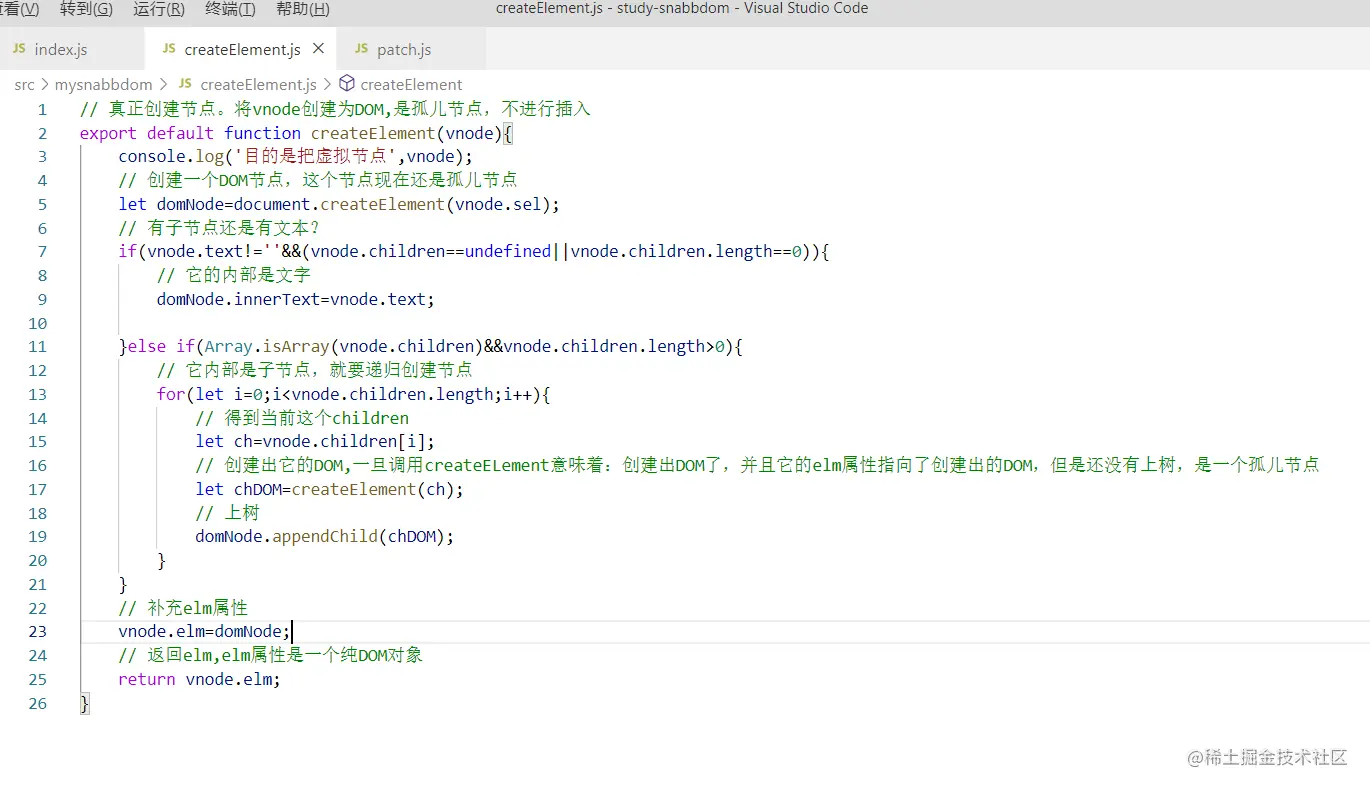

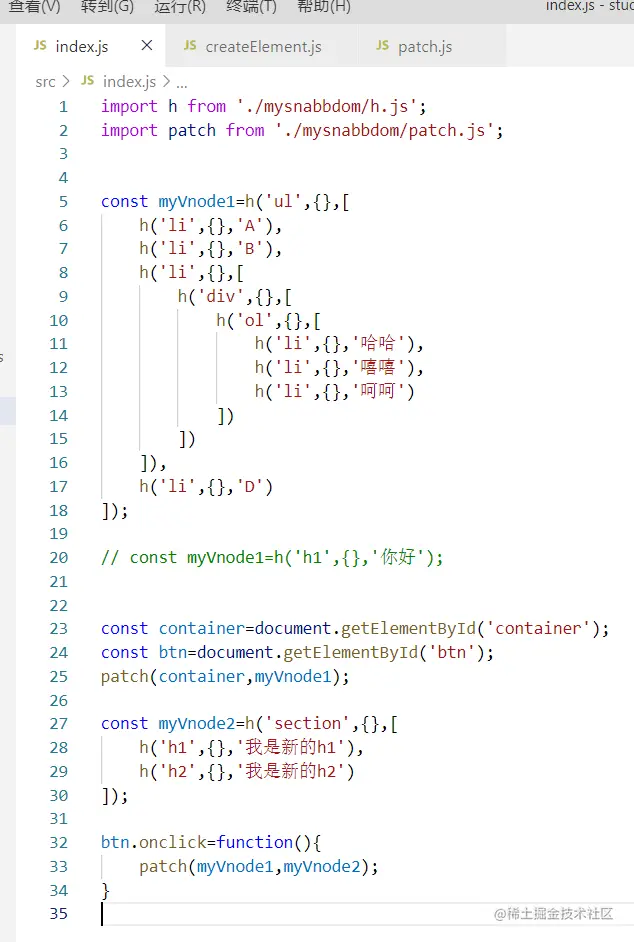

oldVnode和newVnode的sel和key不同=>暴力删除新的，插入旧的功能已完成（将createElement.js中的页面里面的标杆pivot去掉，因为h函数的第三个参数是数组的时候需要递归，这个时候不需要用到pivot，他们是顺下来的，用appendChild上树） 图片.png



第九节课

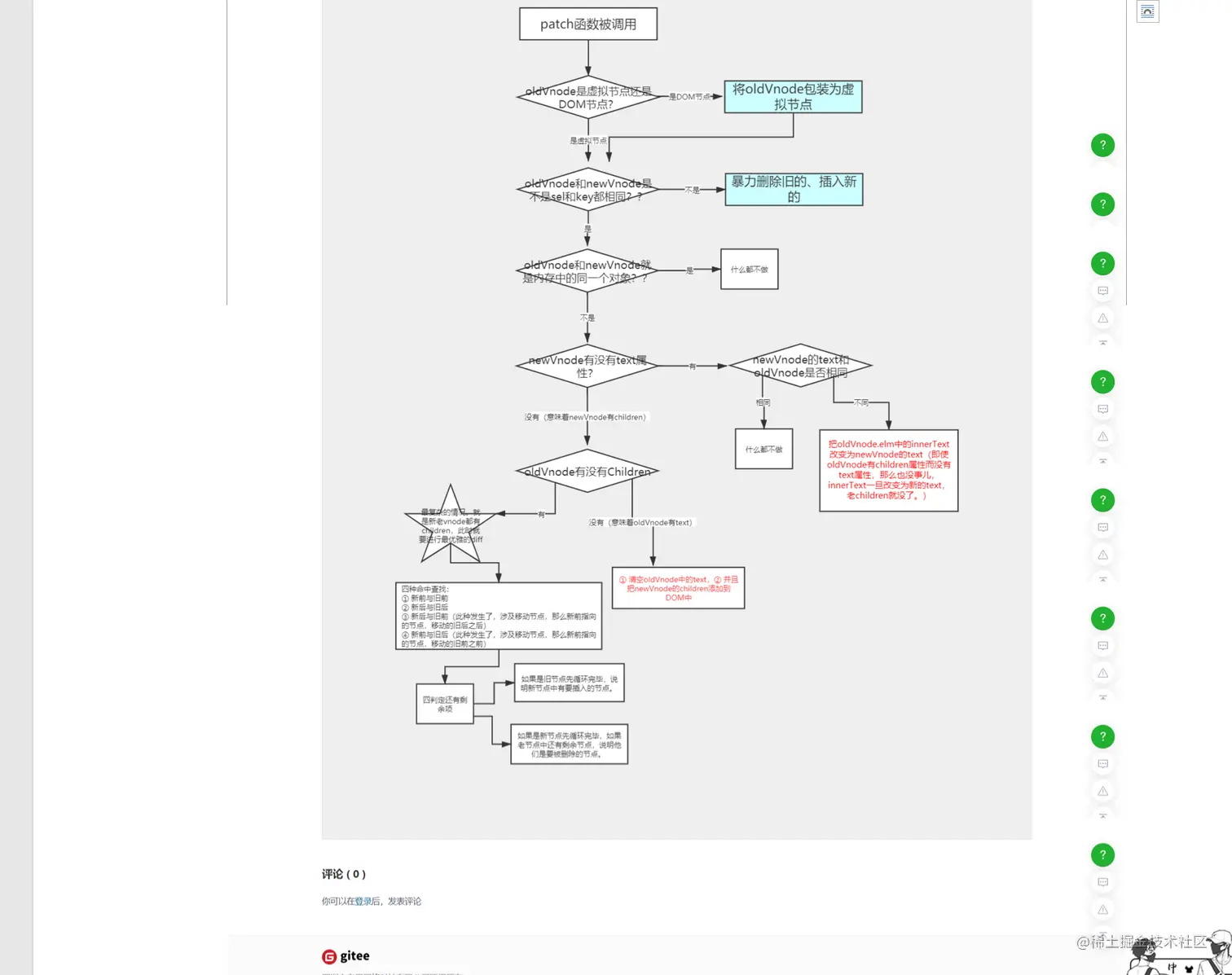

完整流程图 图片.png

第十节课

手写新旧节点text不同的情况


第十一节课

尝试书写diff更新子节点（此方法不好）

第十二节课

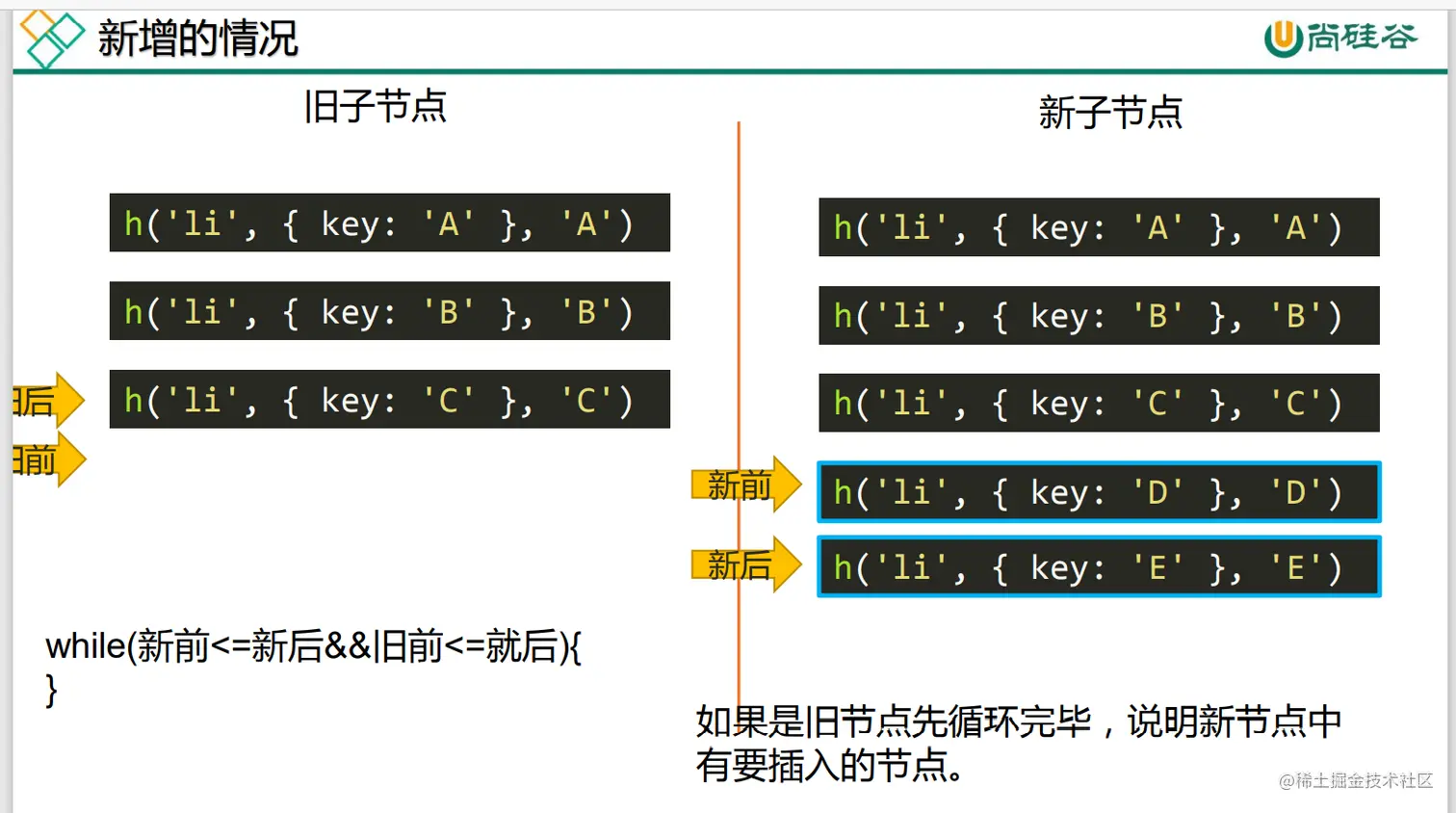

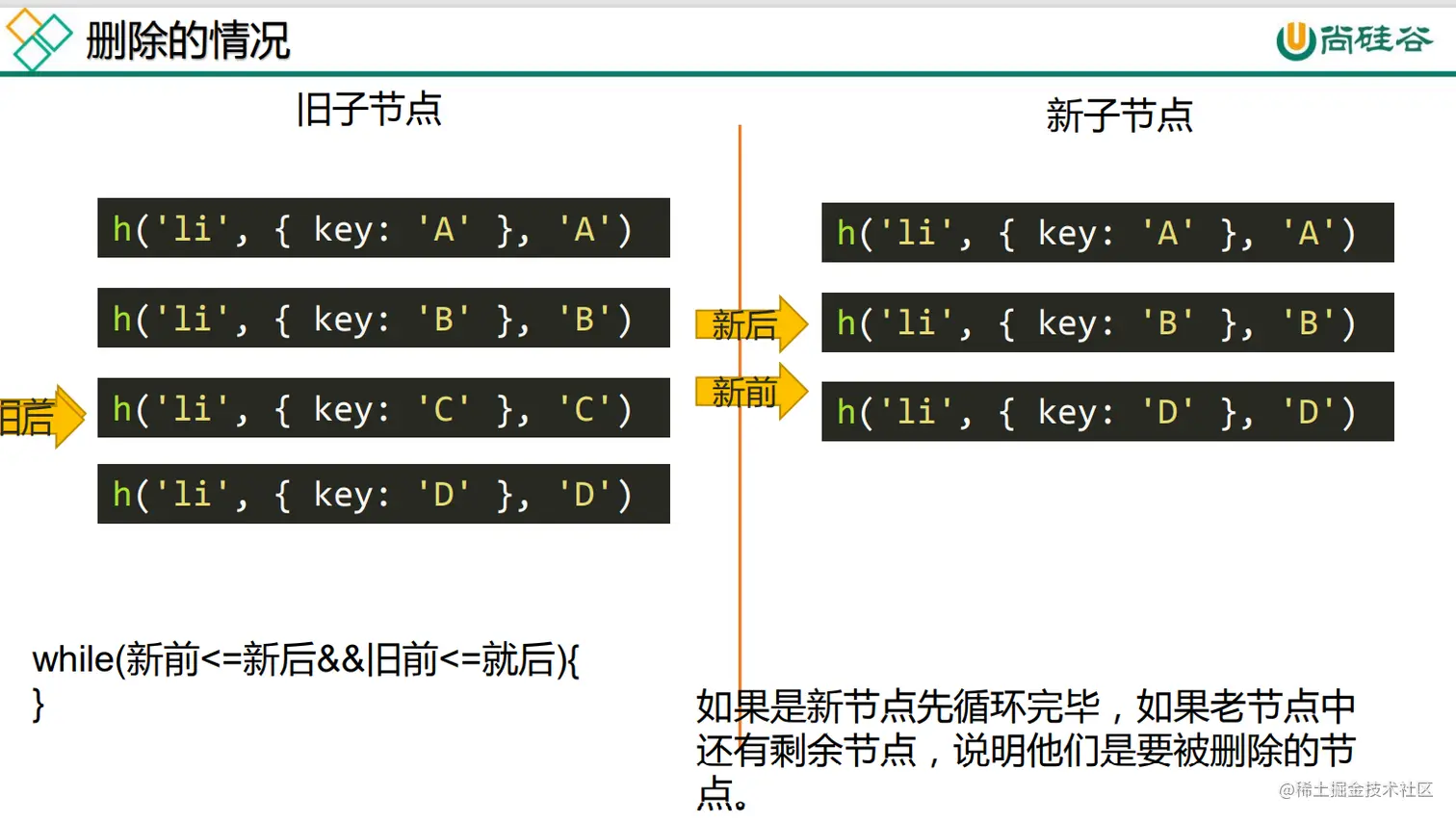

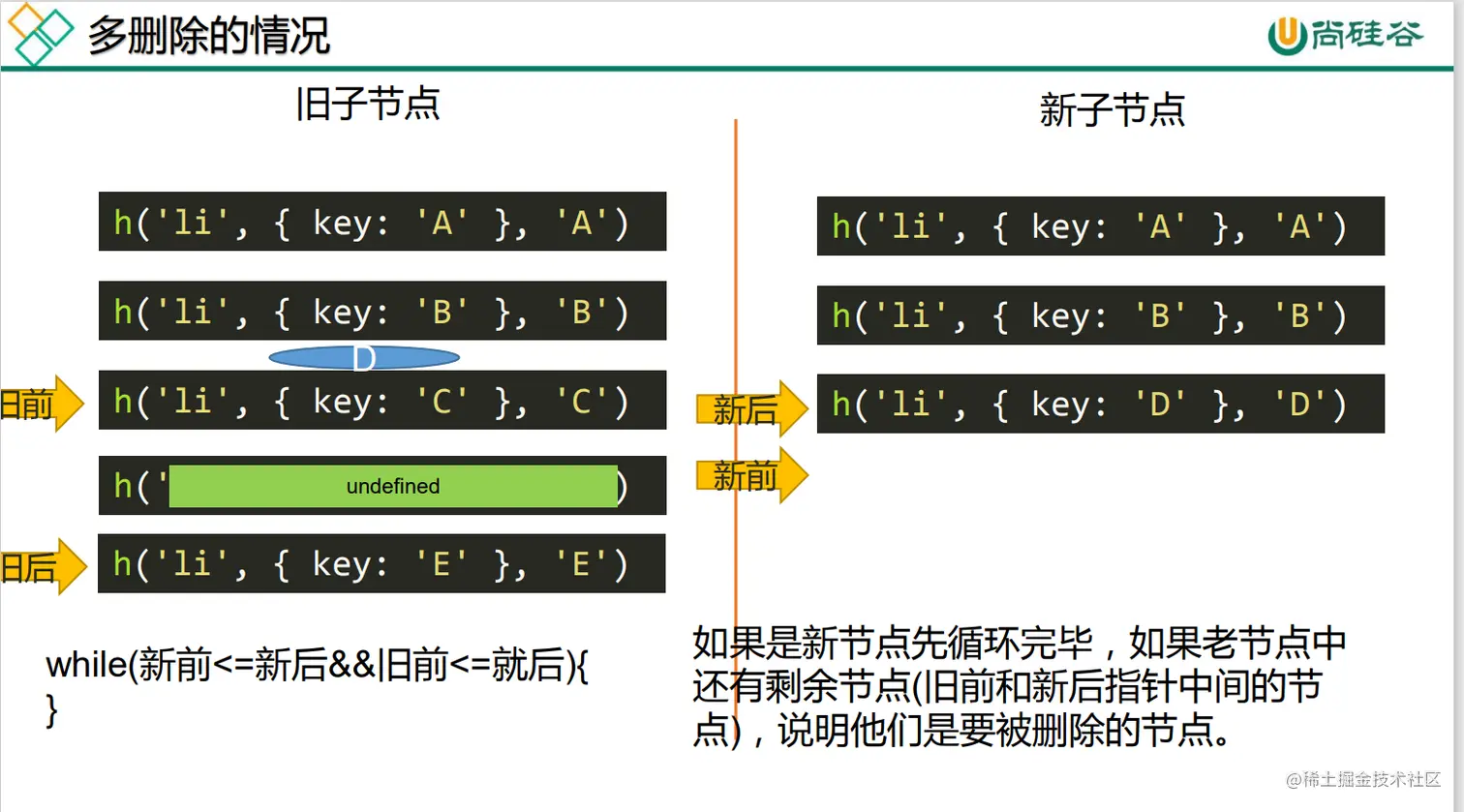

四种命中查找

 ①新前与旧前
 ②新后与旧后

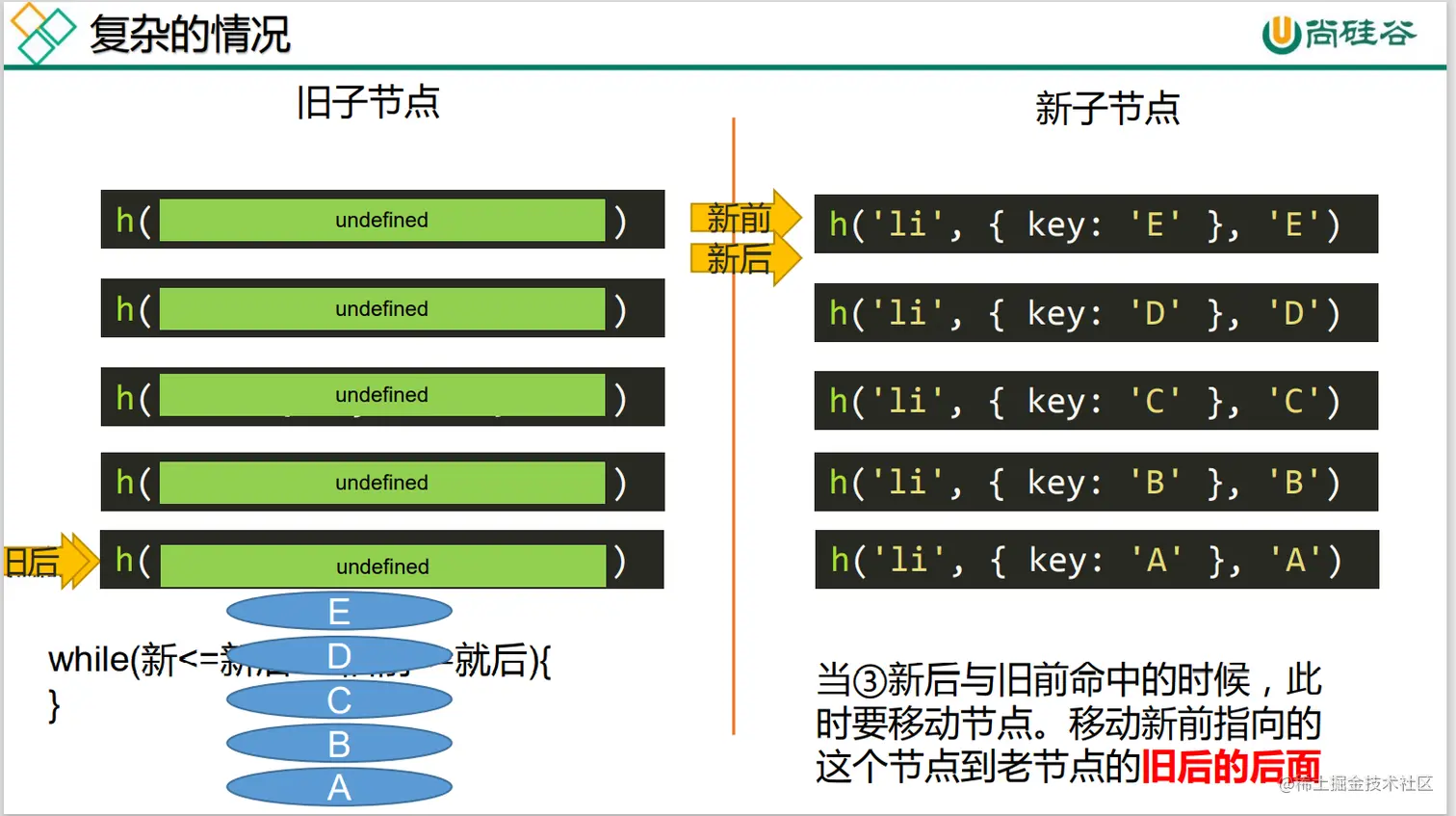

 ③新后与旧前（此种发生了，涉及移动节点，那么新前指向的节点，移动到旧后之后）

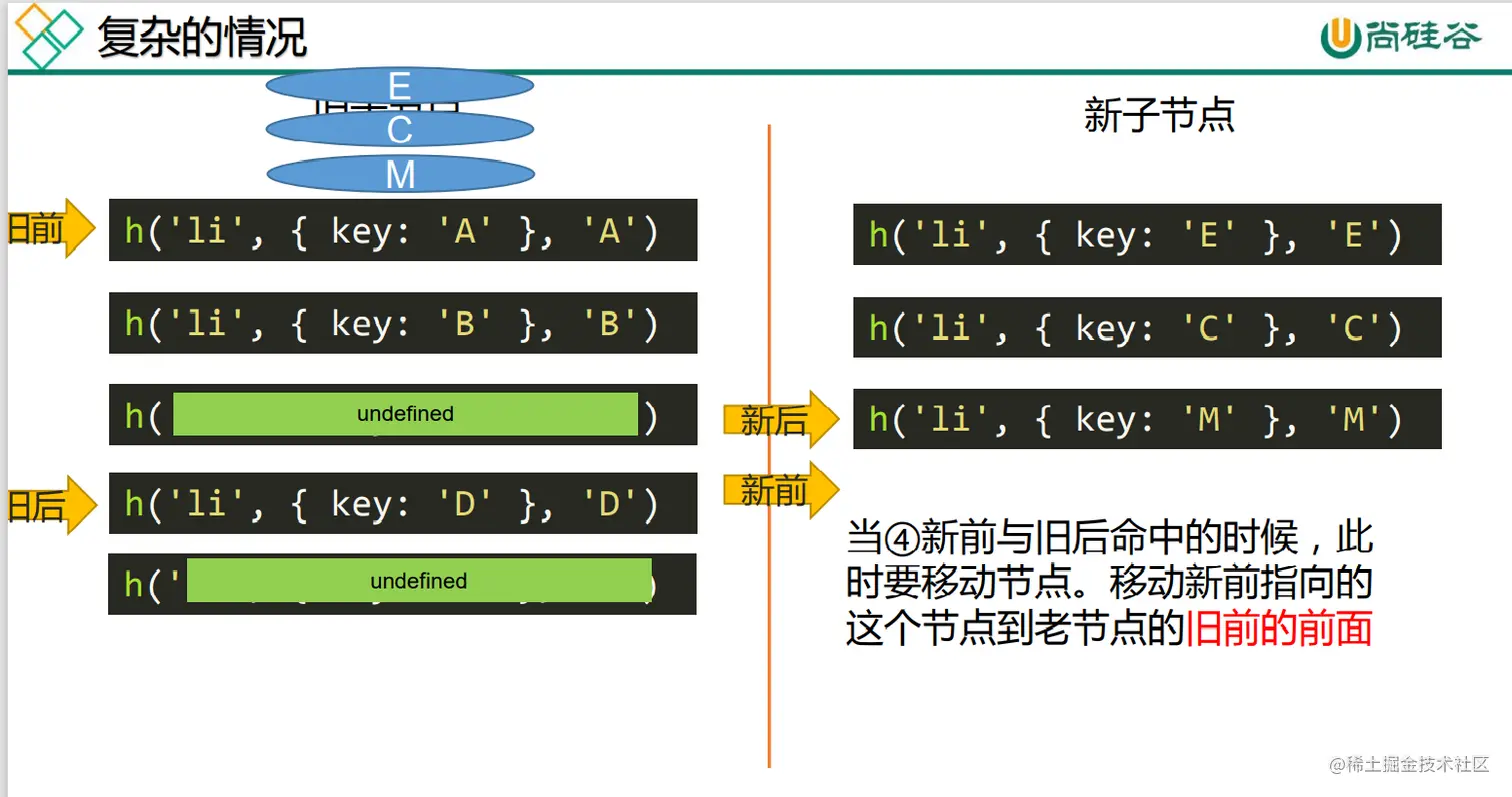

 ④新前与旧后（此种情况发生了，涉及移动节点，那么新前指向的节点，移动到旧前之前）

命中其中一种，就不会再进行命中判断了 如果都没有命中，就需要用循环来寻找了，移动到oldStartIdx（旧前）之前。





图片.png 最后这个图有点小错误，旧节点那个E(也就是最后一个被绿色undefined挡上的)其实不用用挡上，这个时候是命中1（新前与旧前）,蓝色框框的E也不对，没有这个

第十三节课

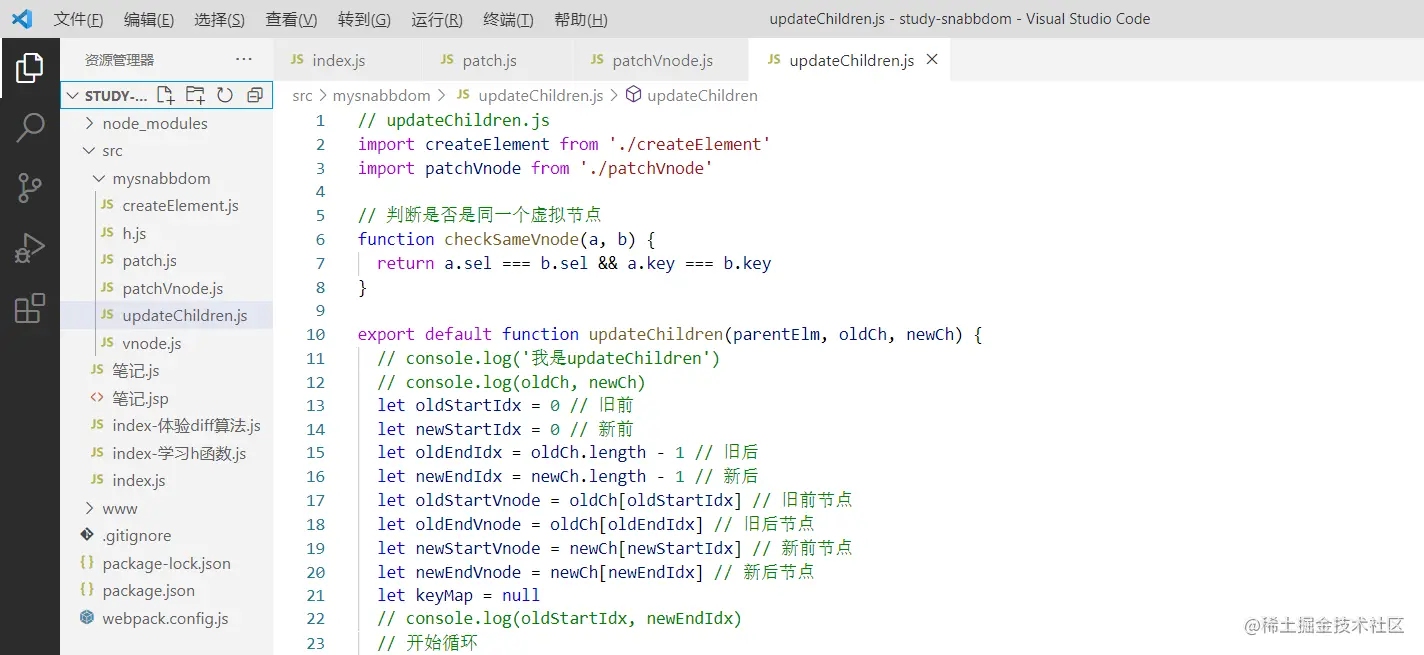

手写子节点更新策略

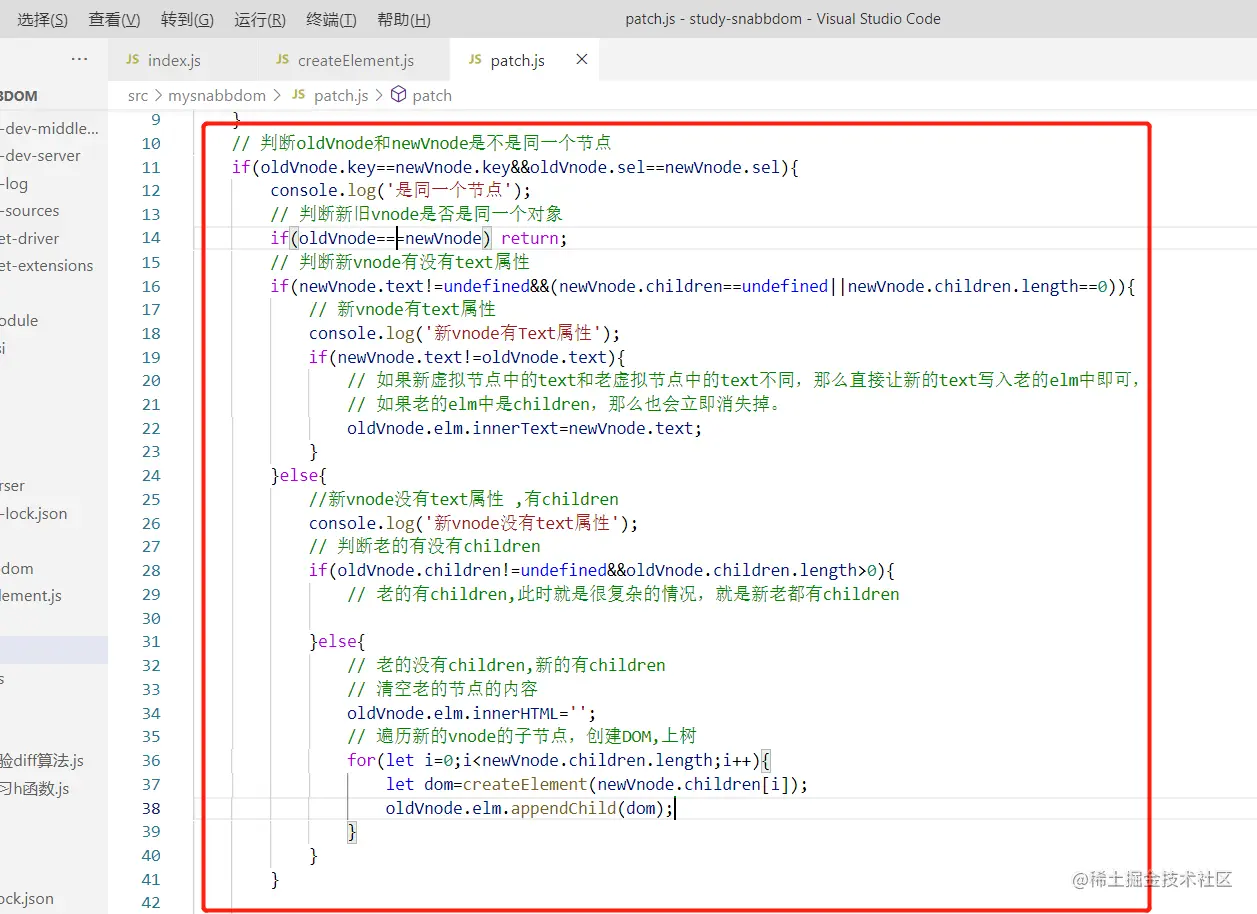

将patch.js中的一部分提取出来，封装为一个函数，取名叫patchVnode.js,这个函数是用来对比同一个虚拟节点的，如图

图片.png 然后以diff算法的思想比较不同之处最小化更新



第十四节课

继续手写子节点更新策略

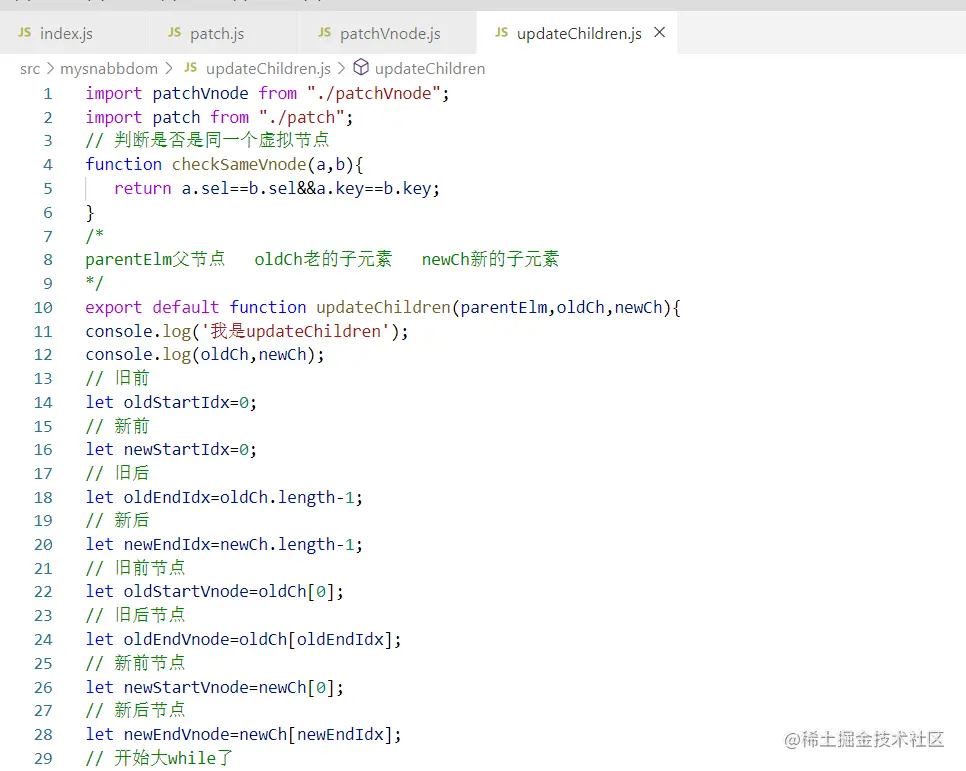

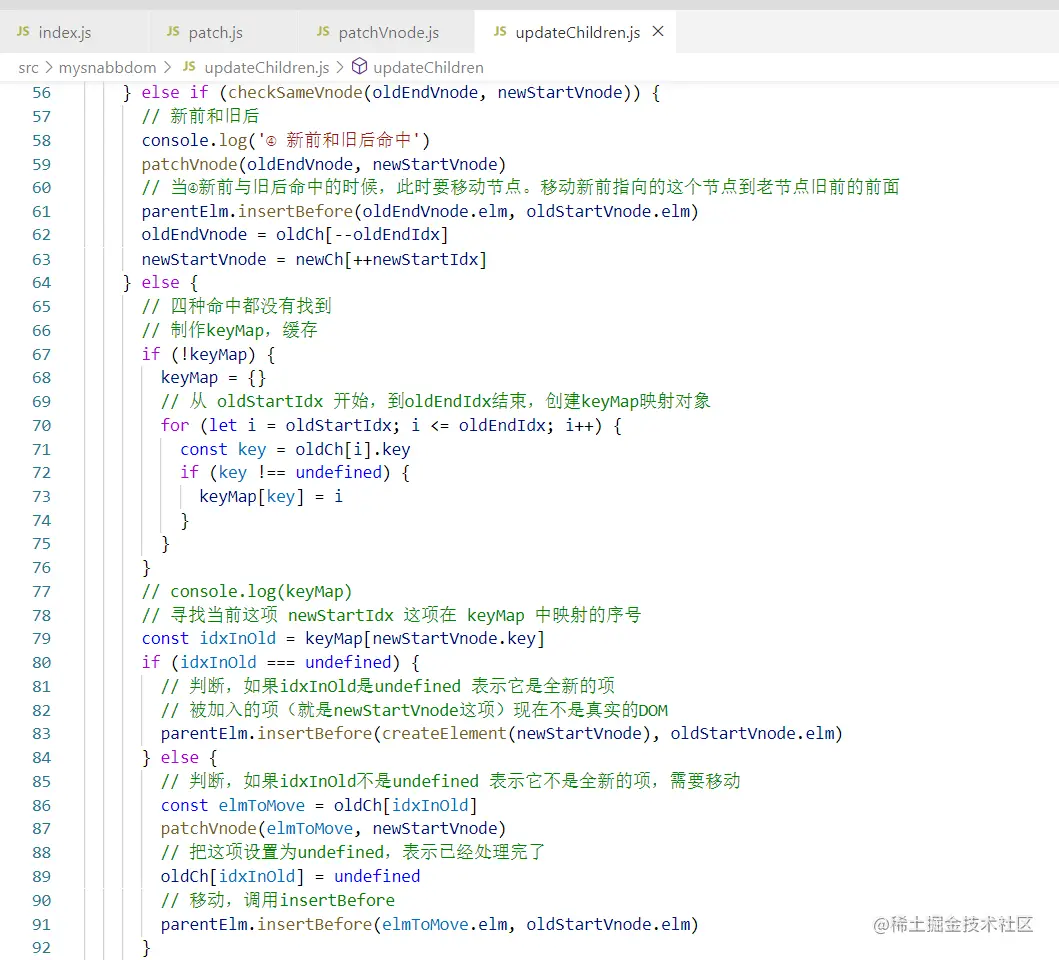

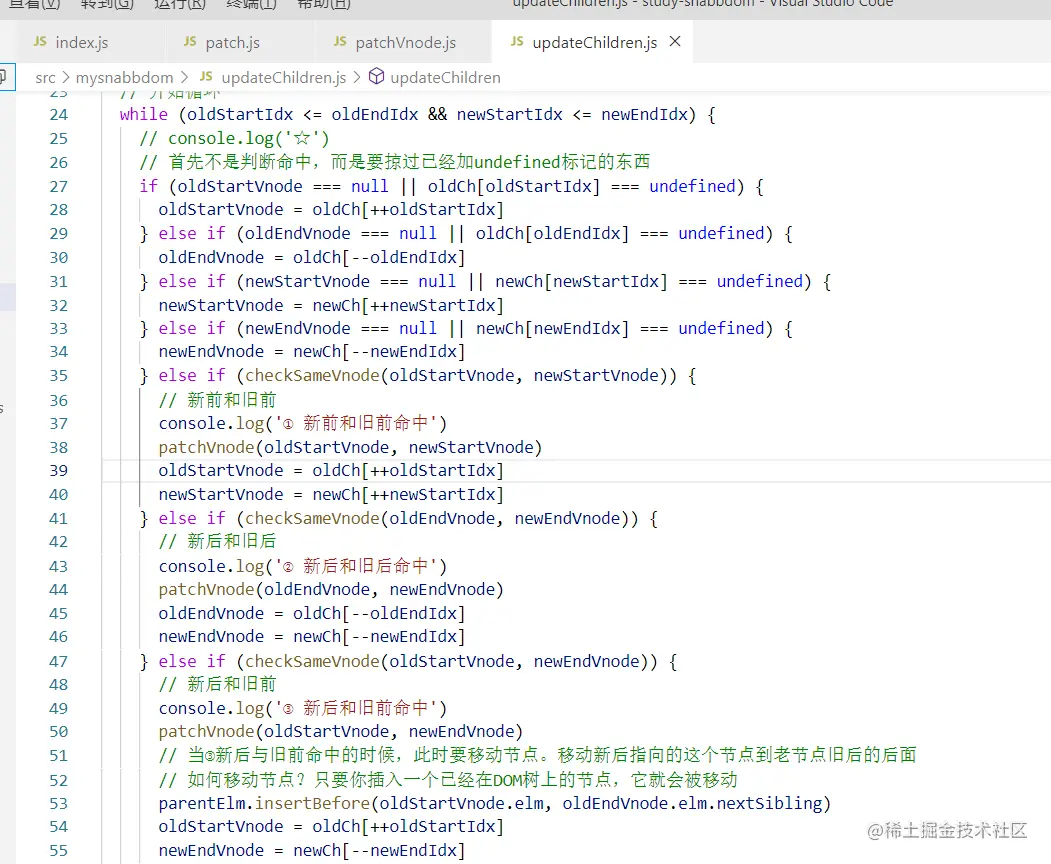

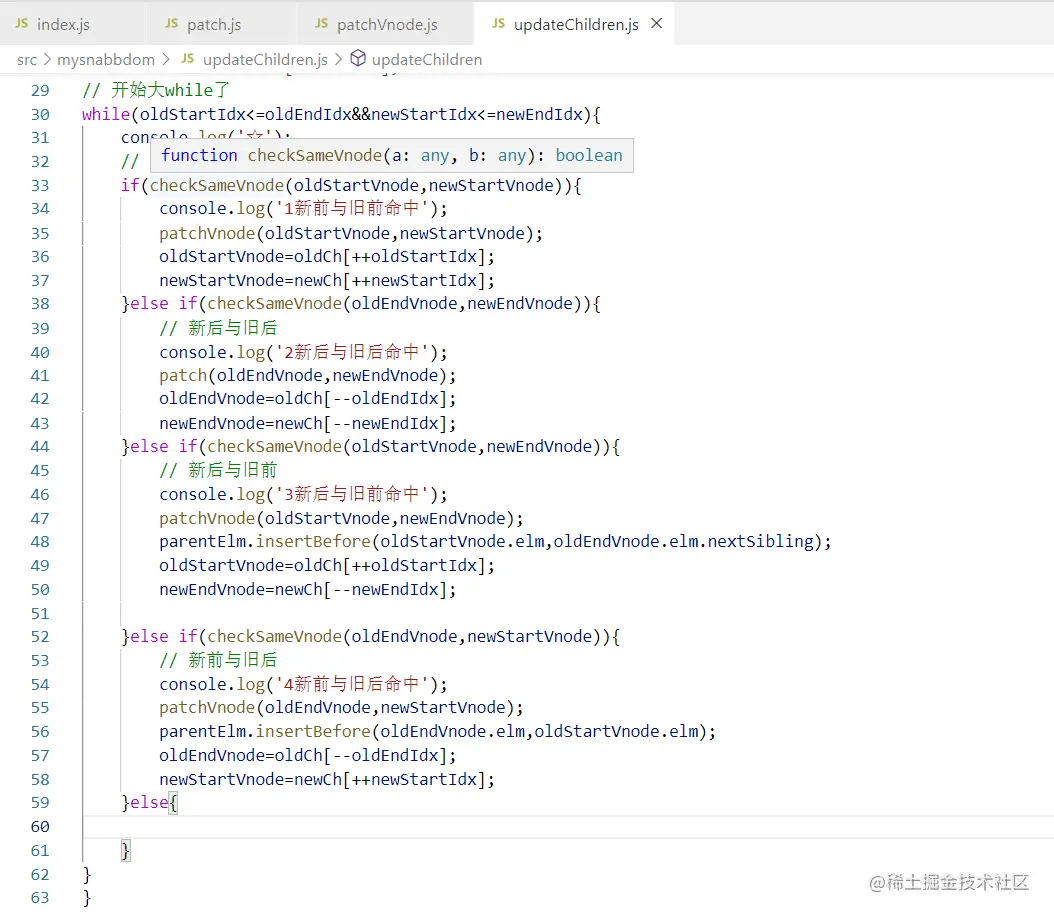

继续在updateChildren.js中更新了红色的小框框（有错误，会在第十五节课改进） 图片.png

第十五节课

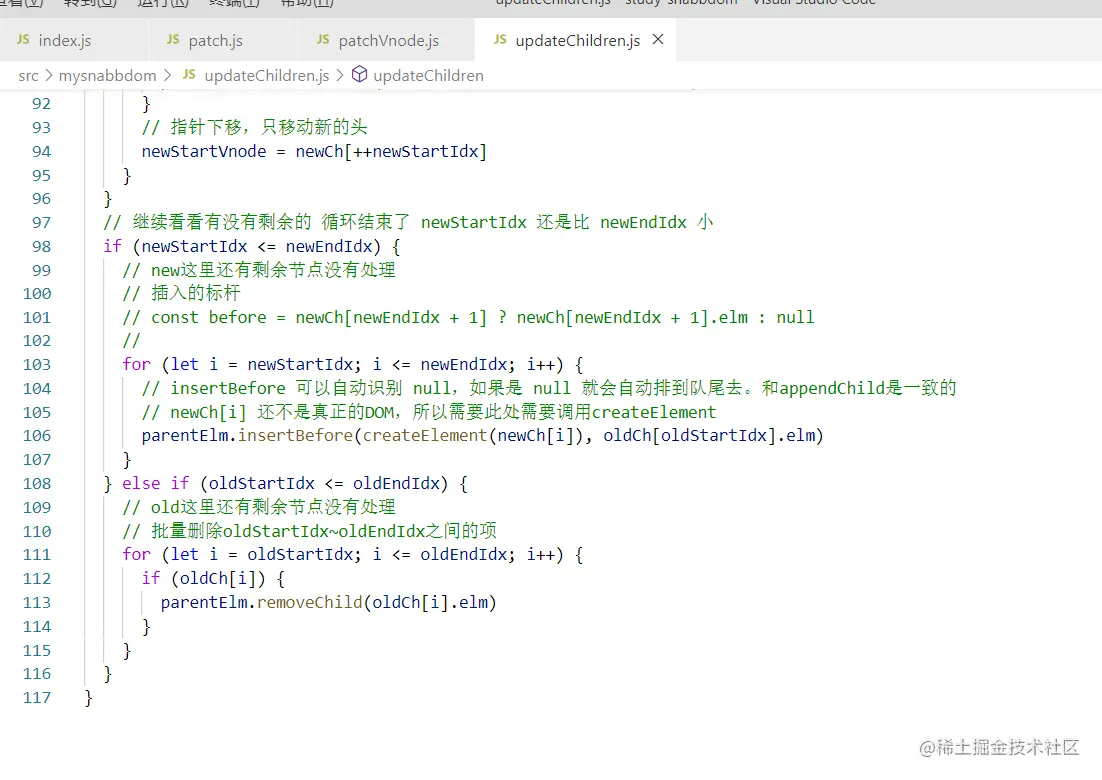

补充updateChild.js代码以及改正一些错误





第十六节课

小总结
