1.3 图的矩阵表示

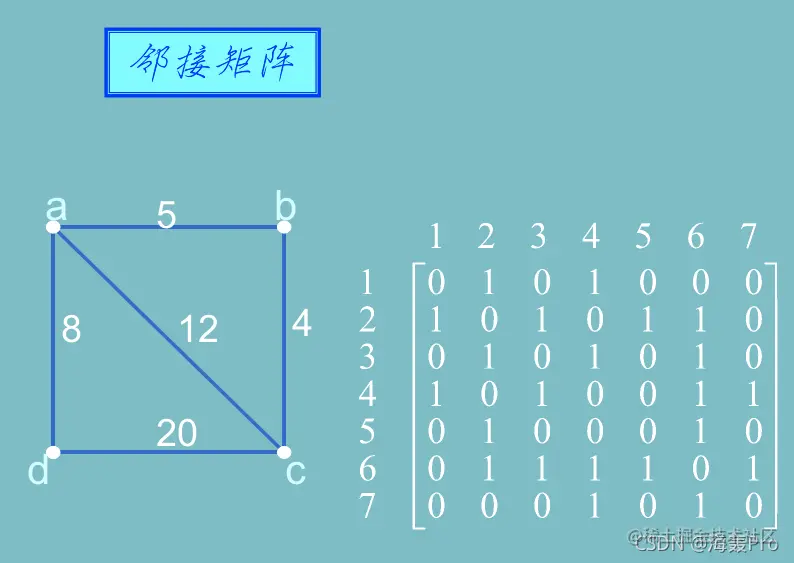

1.3.1 邻接矩阵

无向图的邻接矩阵

设 $G=(V,E)$ 是一个无向图， $V=\{\nu_1,\nu_2,...,\nu_n\}$ ，则 $G$ 的邻接矩阵 $A=(a_{ij})_{n×n}$ ，其中

m，若\nu_i 与 \nu_j 有m条边连接\\ 0，\nu_i 与 \nu_j不相邻 \end{cases}

注：环算两次

举例

当图是简单图时（无环无重边）在这里插入图片描述当图含有环时

小结

无向图的邻接矩阵是一个对称方阵
无向图的邻接矩阵中每一行或每一列元素之和是对应顶点的次数
如果该无向图是简单图，那么其邻接矩阵是一个对称(0,1)矩阵，且对角线元素全为0

有向图的邻接矩阵

设 $D=(V,E)$ 是一个有向图， $V=\{\nu_1,\nu_2,...,\nu_n \}$ ，则 $D$ 的邻接矩阵 $A=(a_{ij})_{n×n}$ ，其中 $a_{ij}=m$ ，意思是 $\nu_i$ 指向 $v_j$ 的弧有 $m$ 条， $m$ 可以为0

有向图的邻接矩阵不一定对称，第 $i$ 行的元素之和为 $\nu_i$ 的出次，第 $j$ 列的元素之和为 $\nu_j$ 的入次

举例

在这里插入图片描述

小结

图与邻接矩阵一一对应

有图即可画出其邻接矩阵
有邻居矩阵即可画出相应的图

加权有向图的带权邻接矩阵

若为有向图 $D=(V,E)$ 的每条边赋予一个数，则称 $D$ 为加权有向图

设 $D=(V,E)$ 是一个简单加权有向图， $V=\{\nu_1,\nu_2,...,\nu_n\}$ ，则 $D$ 的邻接矩阵 $A=(a_{ij})_{n×n}$ ，其中

w_{ij}，若(\nu_i,\nu_j)\in E且w_{ij}是它的权\\ 0，若i == j\\ \infty，若(\nu_i,\nu_j)\notin E \end{cases}

举例在这里插入图片描述

在这里插入图片描述

加权无向图的带权邻接矩阵类似，但为对称阵

1.3.2 关联矩阵

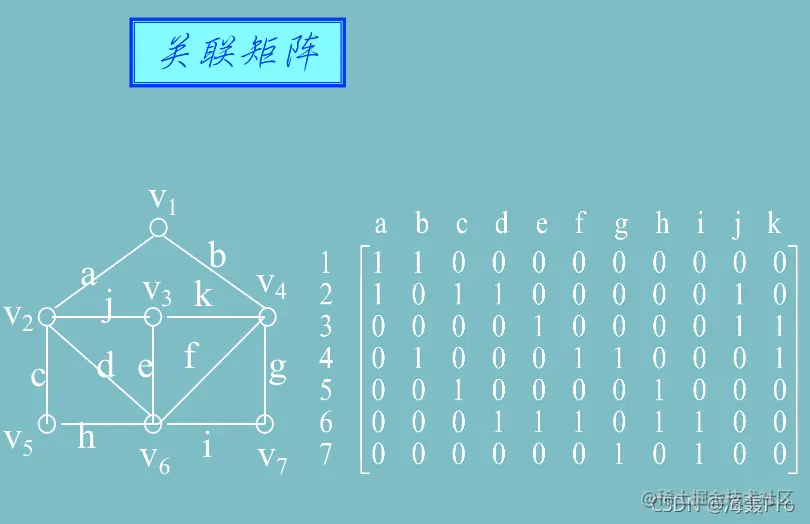

无向图的关联矩阵

设 $G=(V,E)$ 是一个无向图， $V=\{\nu_1,\nu_2,....,\nu_n\}$ ， $E=\{e_1,e_2,...,e_m\}$ ，则 $G$ 的关联矩阵 $M=(m_{ij})_{n×m}$ ，其中

2，若e_j 是\nu_i 上的环\\ 1 ， 若\nu_i 与 e_j 相关联\\ 0，若\nu_i 与 e_j 不相关联 \end{cases}

无向图的关联矩阵每一列的元素之和为2，且第 $i$ 行的元素之和是 $\nu_i$ 的次数

简单图的关联矩阵是(0,1)矩阵

举例在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

有向图的关联矩阵

设 $G=(V,E)$ 是一个有向无环向图， $V=\{\nu_1,\nu_2,....,\nu_n\}$ ， $E=\{e_1,e_2,...,e_m\}$ ，则 $G$ 的关联矩阵 $M=(m_{ij})_{n×m}$ ，其中

1，若\nu_i 是e_j的起点\\ -1 ， 若\nu_i 是e_j的终点\\ 0，其他 \end{cases}

有向图的关联矩阵每一列之和为零；每一行“1”的数目是对应顶点的出次，“-1”的数目是对应顶点的入次；完全为“0”的行对应的顶点是孤立点

在这里插入图片描述

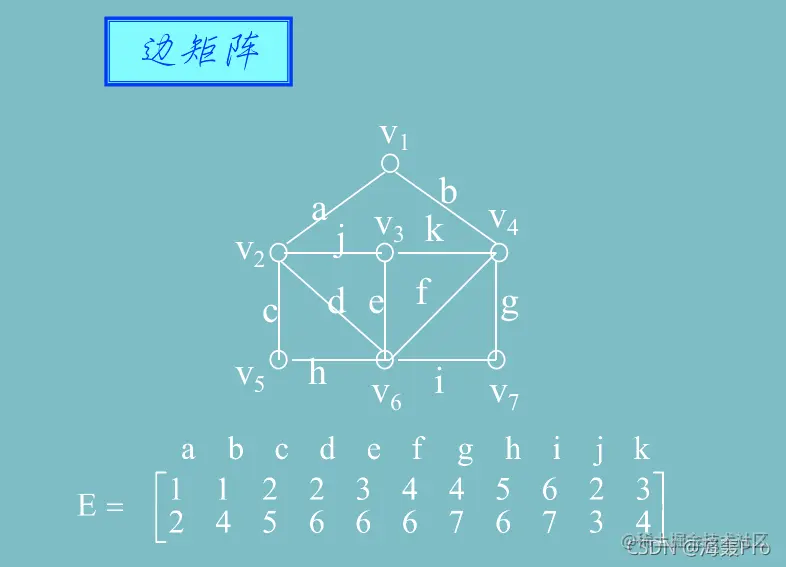

1.3.3 边矩阵

在这里插入图片描述
