氮化镓与扩展坞的集大成者，无论是在功能还是在成本上都得到了飞速发展。便捷，多功能成为其重要标签。

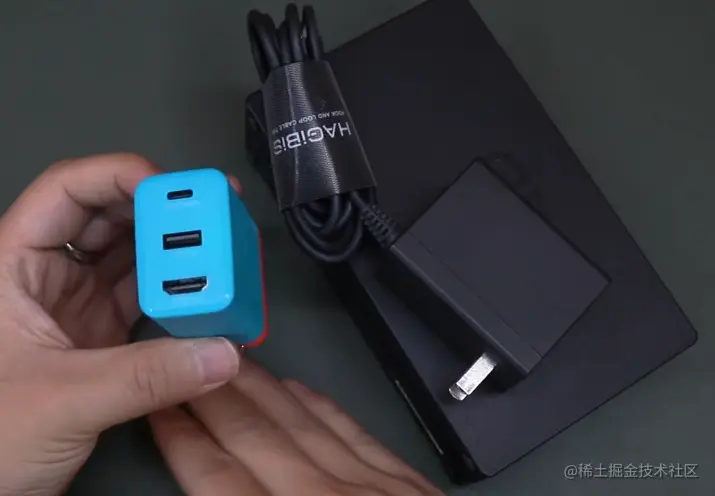

今天来拆解一下网络某热门品牌的一款氮化镓，深入浅出剖析原理

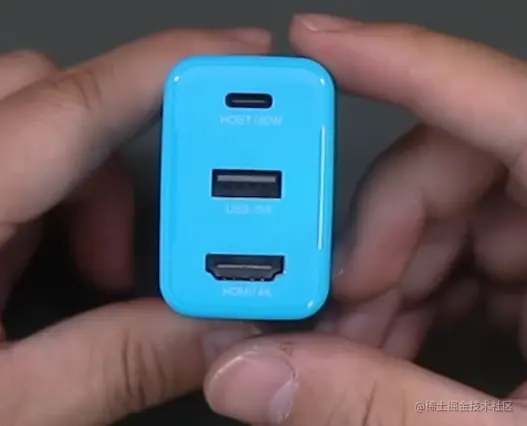

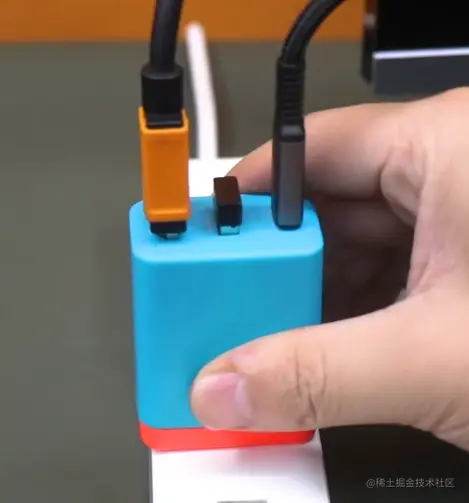

如图：氮化镓三孔设计：分别为功率65w全功能TYPE-C口，5W功率USB3.0口以及4K的HDMI口， 此氮化镓拥有扩展坞功能却并无HUB驱动芯片，如果再增其他C口或者A口的话就需要搭配HUB驱动芯片

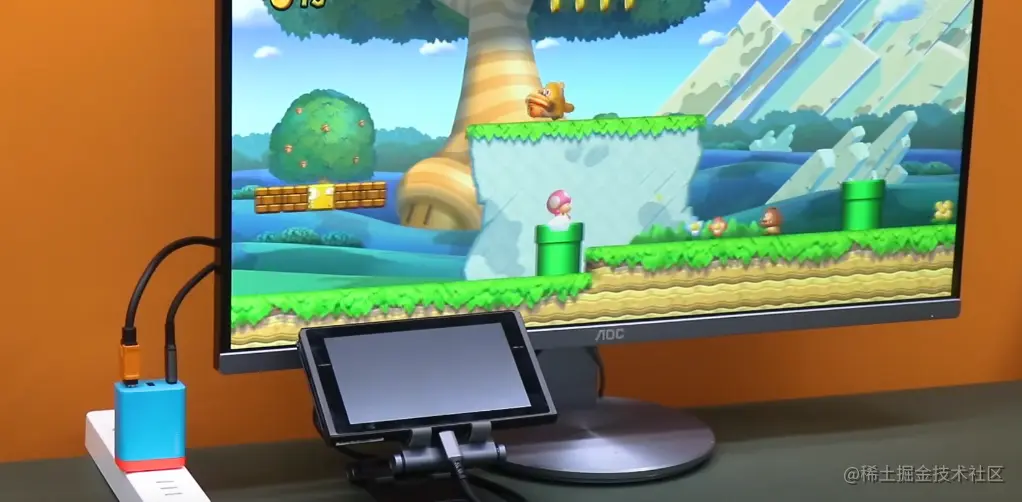

而HDMI口的视频数据由C口输入，由PD信号转换为HDMI信号进行视频投放功能，期间可使用普瑞PS176视频转换芯片进行信号转换。芯片具体参数如下:
集成显示端口接收器和HDMI 2.0发射器，用于视频格式转换 支持60Hz帧速率下高达4096 x 2160的显示分辨率，24位彩色和4:4:4彩色采样，使用HBR2（5.4Gbps）数 据速率下的4通 道DP 1.2a、DP 1.3或DP 1.4输入 / 抖动消除锁相环提供稳定的HDMI输出信号，还保有兼容性余裕 / HDCP 1.4和HDCP 2.3中继器功能集中在芯片一个脚位上 / 内部具有画面4:4:4/4:2:2到画面4:2:0的转换能力 / 包括带内部SPI ROM的片上微处理器 / 1.2V核心电源和3.3V I/O电源 / 低功耗 / 内部晶体振荡器，支持外部晶体或参考时钟 / 静电放电：HBM 7kV / 48针6x6mm QFN封装，RoHS无卤 /
而PD取电方面以及C口盲插方面，大多数扩展坞厂家选用威锋系列的VL160 SWITCH芯片进行正反插，
VL160框图如下：

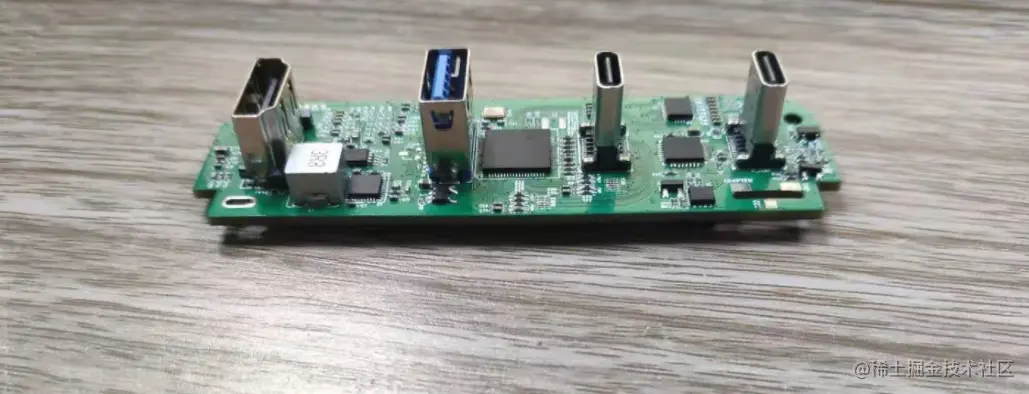

如果要增加插口，则需要用到HUB驱动芯片进行驱动，市面上HUB驱动芯片一般有：GL3510，RTL5411,以及威锋的VL813或者VL817.具体选用哪款芯片可视情况而定。
而C口的取电芯片就不在赘叙，市面上的取电芯片太多，可择优选取性价比高的取电芯片。 基本上此氮化镓的基本原理已经阐述，看似简单其实也是集成大部分工业科技才可浓缩到此地步。
