在 Swift 中 String 和 Array 本身是一个结构体，那它们是如何存储数据的，它们在内存当中的结构又是什么样的呢，我们通过这篇文章去探讨这两个问题。

一、String

1. Swift 的内存布局

1.1. String 的源码分析

Swift 中的 String 是一个结构体类型，那它是如何存储字符的呢？在源码中它的结构如下：

public struct String {
    public // @SPI(Foundation)
    var _guts: _StringGuts

    @inlinable @inline(__always)
    internal init(_ _guts: _StringGuts) {
        self._guts = _guts
        _invariantCheck()
    }

    // other
    ......
}

它的初始化方法要求传一个 _StringGuts 类型。这个 _StringGuts 就是我们接下来要去研究的对象。在源码的 StringGuts.swift 文件中找到了它的定义，如下：

// StringGuts is a parameterization over String's representations. It provides
// functionality and guidance for efficiently working with Strings.
//
@frozen
public // SPI(corelibs-foundation)
    struct _StringGuts: UnsafeSendable {
    @usableFromInline
    internal var _object: _StringObject

    @inlinable @inline(__always)
    internal init(_ object: _StringObject) {
        self._object = object
        _invariantCheck()
    }

    // Empty string
    @inlinable @inline(__always)
    init() {
        self.init(_StringObject(empty: ()))
    }
}

注意看，它的初始化方法要求传一个 _StringObject 类型的，我们继续跟进，看看这个 _StringObject 是什么。

@frozen @usableFromInline
internal struct _StringObject {
    ......
}

这个 _StringObject 也是一个结构体，我们找到 _StringObject(empty: ()) 这个方法，它的实现如下：

@inlinable @inline(__always)
internal init(empty:()) {
    // Canonical empty pattern: small zero-length string
#if arch(i386) || arch(arm) || arch(arm64_32) || arch(wasm32)
    self.init(
         count: 0,
         variant: .immortal(0),
         discriminator: Nibbles.emptyString,
         flags: 0)
#else
    self._countAndFlagsBits = 0
    self._object = Builtin.valueToBridgeObject(Nibbles.emptyString._value)
#endif
    _internalInvariant(self.smallCount == 0)
    _invariantCheck()
}

注意看，在这里它调用了一个 init(count: variant: discirminator: flags:)，我们来看一下这个方法的实现：

@inlinable @inline(__always)
init(count: Int, variant: Variant, discriminator: UInt64, flags: UInt16) {
    _internalInvariant(discriminator & 0xFF00_0000_0000_0000 == discriminator,
    "only the top byte can carry the discriminator and small count")

    self._count = count
    self._variant = variant
    self._discriminator = UInt8(truncatingIfNeeded: discriminator &>> 56)
    self._flags = flags
    self._invariantCheck()
}

这个方法在对当前这个 _StringObject 的成员变量进行赋值。此时，String 的源码结构我们大致的就已经知道了，那 _count，_variant，_discriminator，_flags 分别又代表什么呢？首先 _count 应该是代表当前字符串的大小。_variant 的类型是 Variant，它是一个枚举，我们来看一下它的定义：

internal enum Variant {
    case immortal(UInt)
    case native(AnyObject)
    case bridged(_CocoaString)
    // function
    ......
}

这个枚举代表字符串的三种情况，分别为 immortal、native 以及 bridged。而通过刚才初始化方法的传值，此时的 _variant 类型是 Variant.immortal(0) 类型的，这个代表 Swift 原生的字符串类型。

接下来我们看 _discriminator，这个 _discriminator 外部传进来的是一个 Nibbles.emptyString，我们接着就来看一下 Nibbles，代码如下：

// Namespace to hold magic numbers
@usableFromInline @frozen
enum Nibbles {}

它是一个什么都没有的枚举，那这个时候我们可以找找它的 extension。

extension _StringObject.Nibbles {
    // The canonical empty string is an empty small string
    @inlinable @inline(__always)
    internal static var emptyString: UInt64 {
        return _StringObject.Nibbles.small(isASCII: true)
    }
}

emptyString 返回的是一个 Nibbles 的 samll(isASCII:) 方法，true 代表是 ASCII，false 代表不是。我们来看这个 samll(isASCII:) 的实现。

@inlinable @inline(__always)
internal static func small(isASCII: Bool) -> UInt64 {
    return isASCII ? 0xE000_0000_0000_0000 : 0xA000_0000_0000_0000
}

可以看到，当 isASCII 为 true 的时候，返回是 0xE000_0000_0000_0000，否则返回 0xA000_0000_0000_0000。

1.2. 小字符串的内存布局

那 0xE000_0000_0000_0000 和 0xA000_0000_0000_0000 代表什么意思呢？我们来看一下：

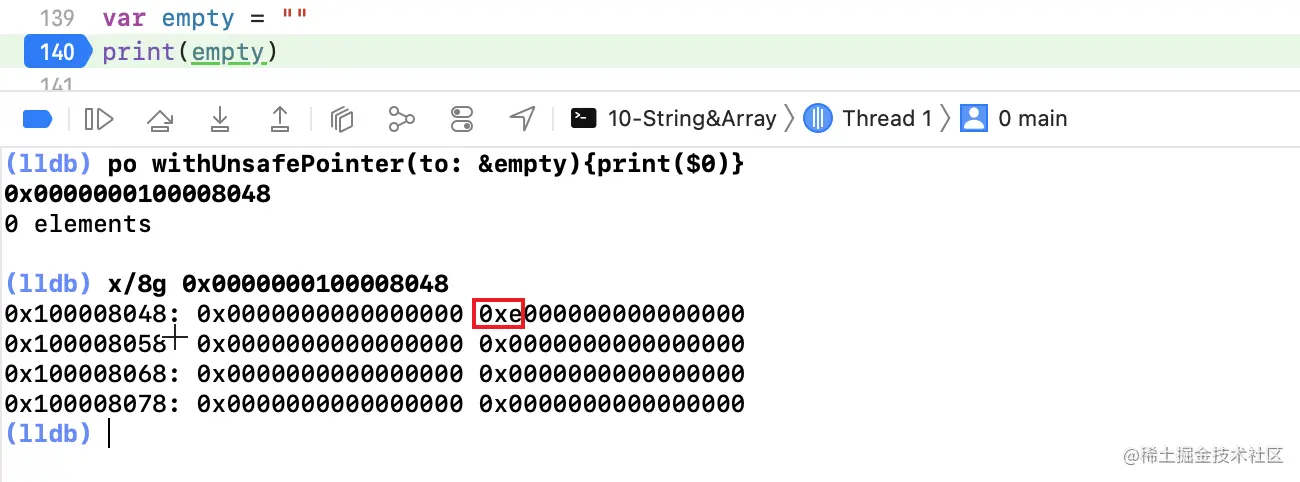

此时我什么都不传，此时我们看到当前的字符串打印出来属于 0xE000_0000_0000_0000，说明这个空字符串属于 ASCII。接下来我传入一个中文：

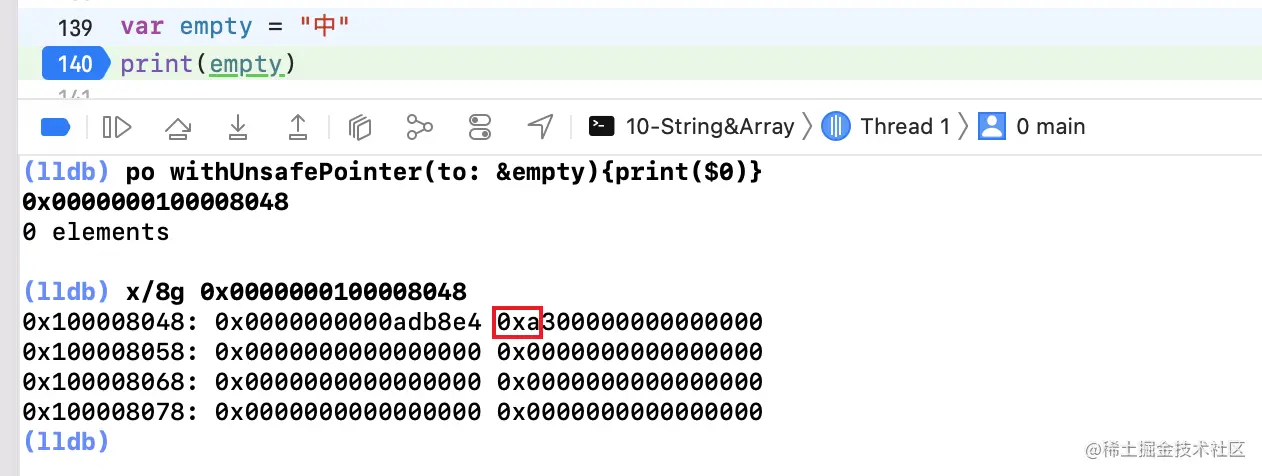

当传入中文的时候，打印出来的属于 0xA000_0000_0000_0000，说明中文字符不属于 ASCII。

传入中文时 0xa 后面的 3 代表什么？我们来看一下：

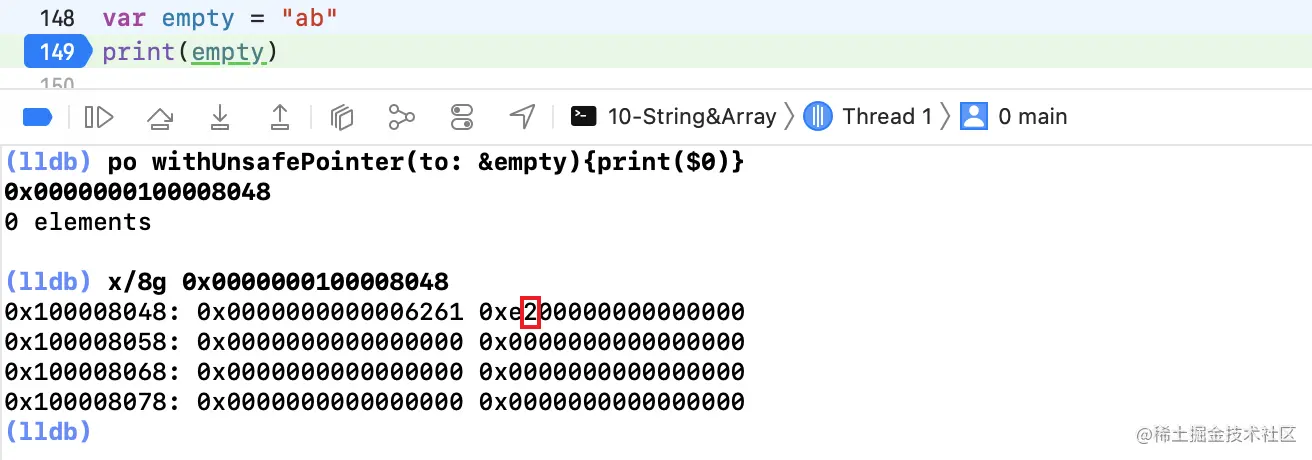

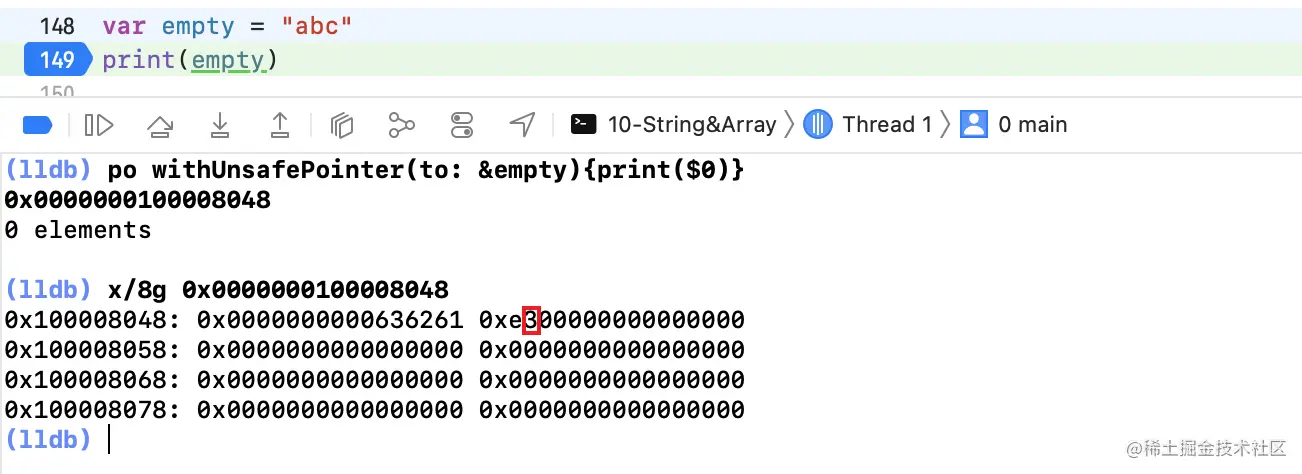

当 empty 等于 ab 的时候 0xe 的后面等于 2，接下来我们看看 abc 的时候：


由此得知，这个 0xe 或者 0xa 后面代表的是字符串的大小。而且前面的 636261 是 abc 的编码，也就是 636261 代表的就是 abc。

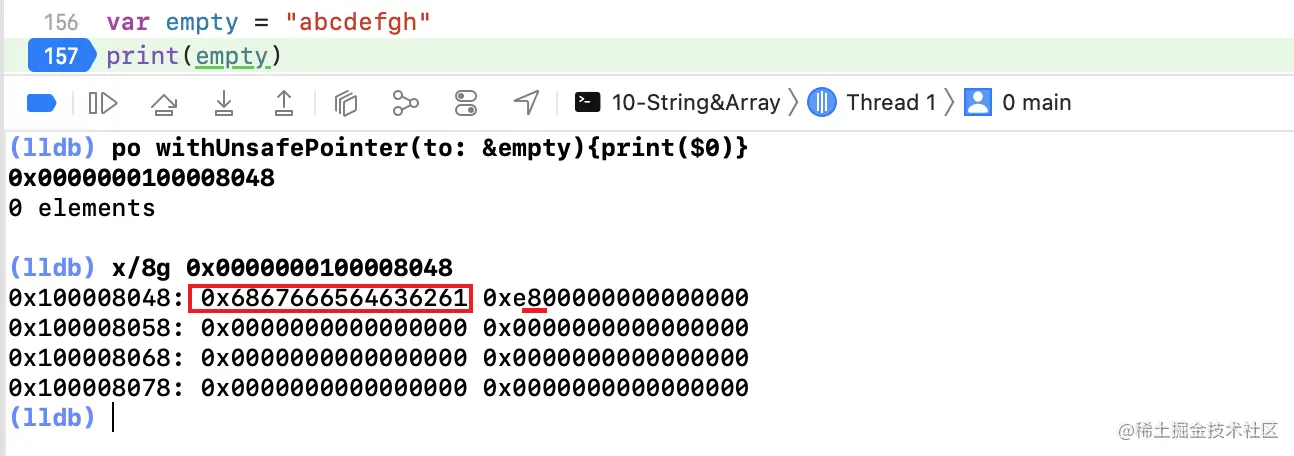

我们都知道一个字符串的大小为 16 个字节，那这些字符是否都是存储在这 16 个字节中呢，我们来看一下 abcdefgh 是否填满前 8 个字节。

abcdefgh 的内存.png

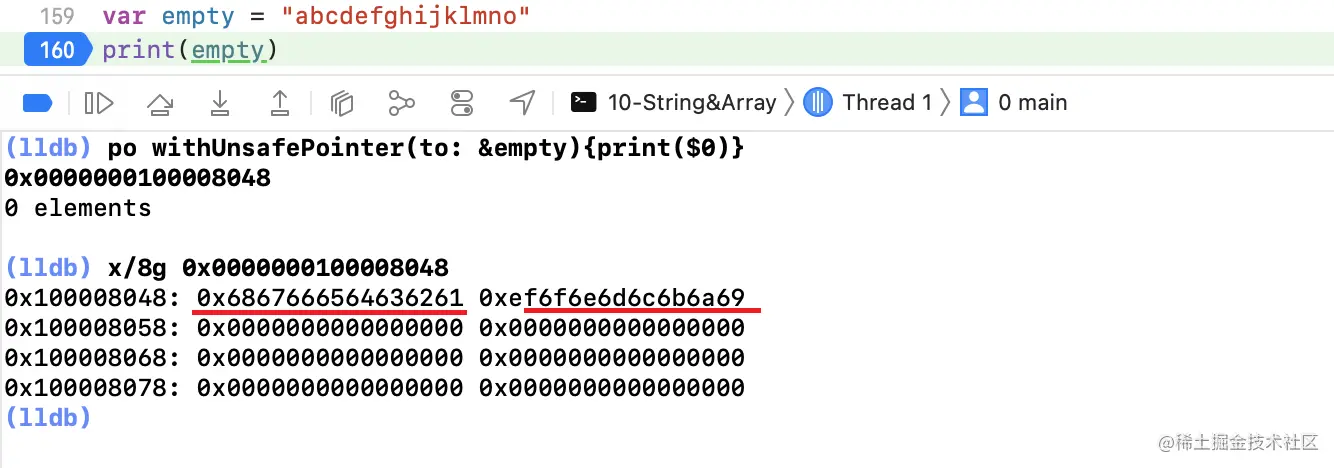

确实填满了前 8 个字节，那如果这个字符串大于 8 个字节呢，我们来看一下 abcdefghijklmno 的内存：

abcdefghijklmno 的内存.png

这个字符串取的比较巧，其大小正好为 15，此时这个字符串的值完全就存储在了这 16 个字节里。如果这个字符串的大小超过了 15，这个字符串会如何存储呢？

1.3. 大字符串的内存布局

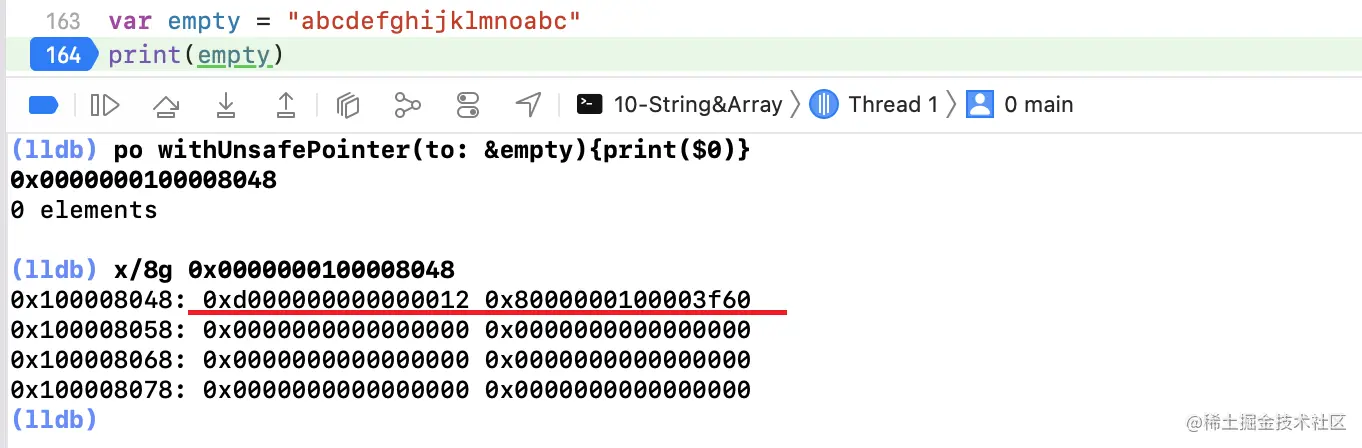

我们来看一下 abcdefghijklmnoabc 的内存：

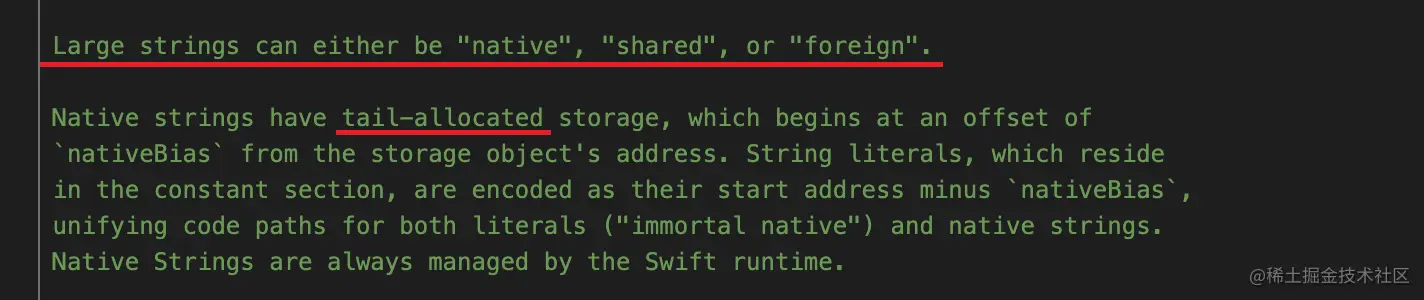

此时这 16 个字节存储的内容就变了。为什么呢，此时这 16 个字节代表又是什么，在源码中有这么一段注释：


当字符串的大小小于 15 的时候属于小字符串，比如：abcdefghijklmno。当字符串的大小大于 15 的时候属于大字符串。通过官方的注释得知大字符串可以是原生的、共享的或者是外来的。这里主要探究原生的字符串。根据官方的注释，这个原生的字符串具有尾部分配的存储空间，它从存储对象地址的“nativeBias”偏移量开始。

那也就是意味着当字符串的大小大于 15 的时候，会分配额外的存储空间，用这个额外的存储空间存储字符串的值。我们继续往下看：

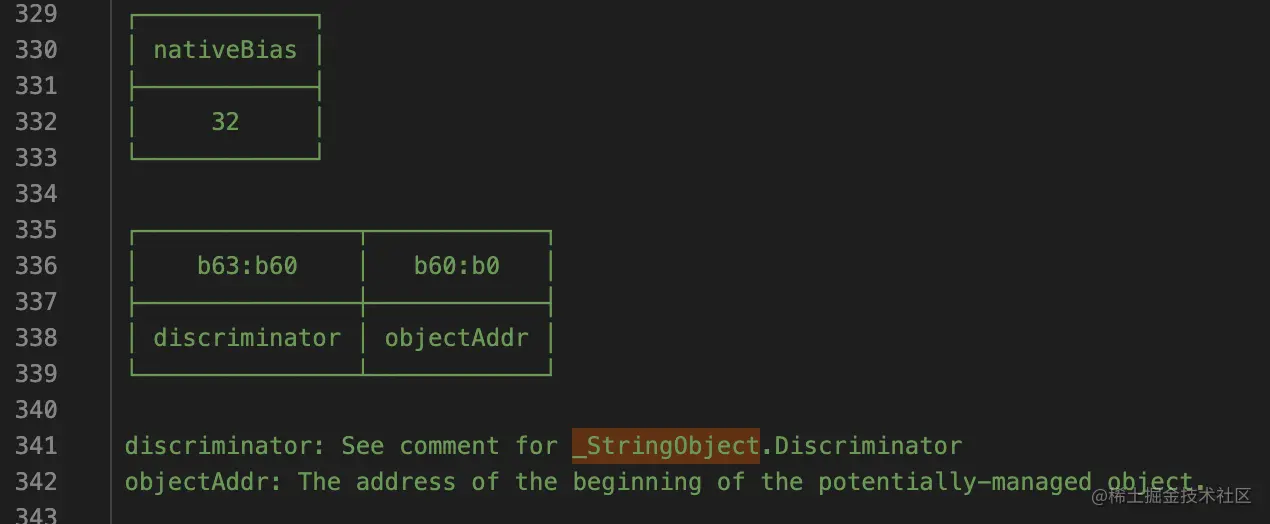

首先 nativeBias 的值为 32。接下来我们看一下 discriminator（鉴别器） 和 objectAddr，根据官方给的注释，这个 discriminator 在 64 位中，占据的位置是高 63 位到高 60 位。那高 60 位到低 0 位存储的就是这个额外的存储空间的内存地址。

这个 objectAddr 存储的是这个额外的存储空间的内存地址，但是它是一个相对地址，因为它需要加上 nativeBias，得到的才是这个额外的存储空间的地址值。

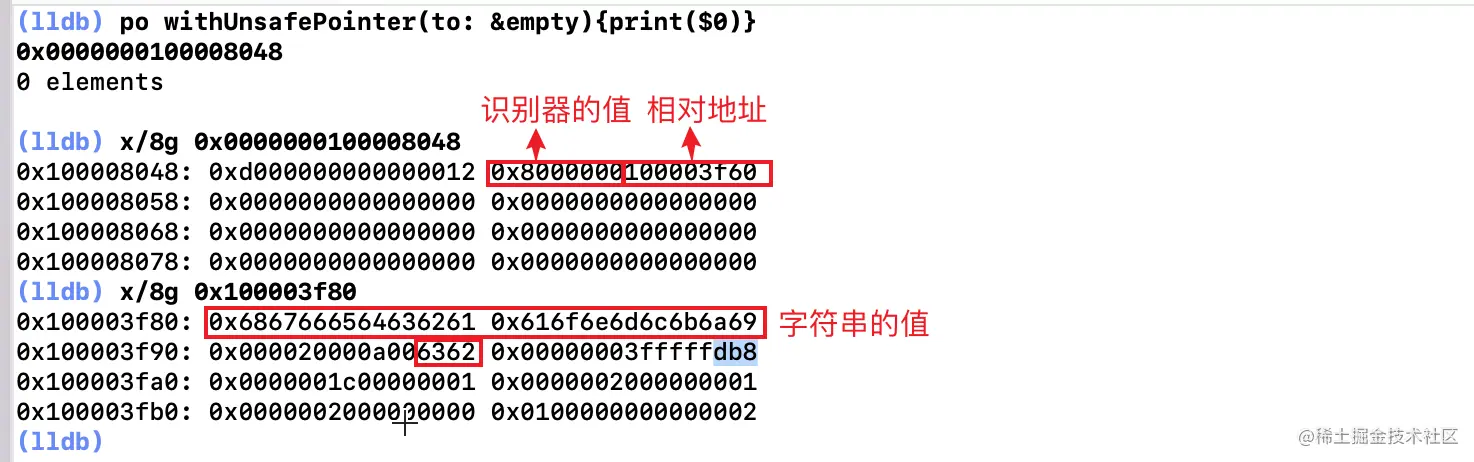

此时回到 abcdefghijklmnoabc 的内存布局，前面的 8 个字节（0xd000000000000012）我们先不要管，看后面的 8 个字节（0x8000000100003f60）。0x8 就是这个鉴别器的值，后面的 100003f60 就是额外存储空间的相对地址。所以我们来试着加一下 nativeBias 的到的值后是否就是字符串的存储空间。

100003f60 + 32 = 100003f60 + 0x2 = 100003f80

我们格式化输出一下 0x100003f80：


和我们的猜想一样，0x100003f80 就是字符串的内存地址。那我怎么知道这个 0x8 就是鉴别器的值呢，在源码中有，代码如下：

// Discriminator for large, immortal, swift-native strings
@inlinable @inline(__always)
internal static func largeImmortal() -> UInt64 {
    return 0x8000_0000_0000_0000
}

这个 0x8000_0000_0000_0000 代表是原生字符串的大字符串。

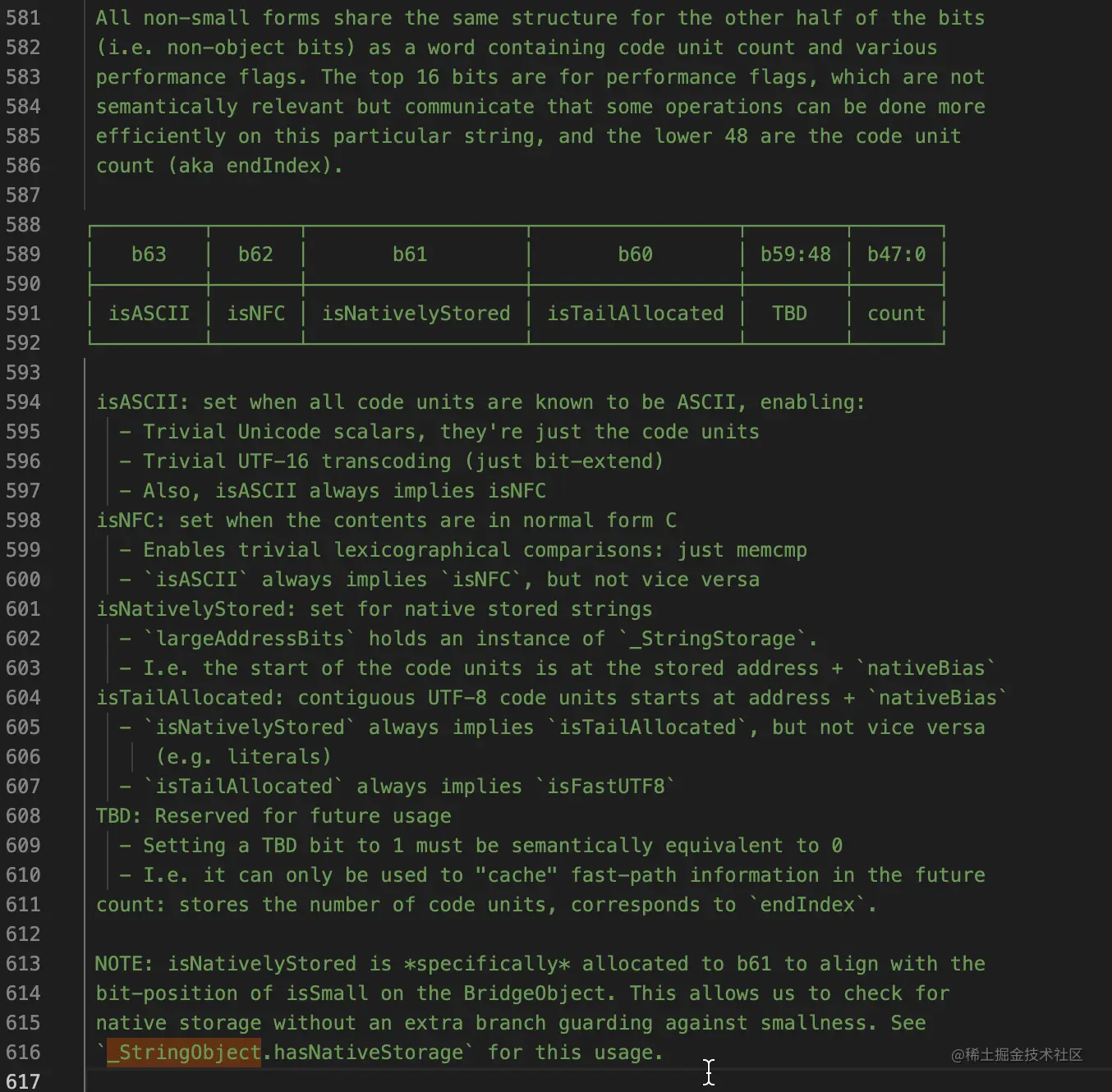

接下来我们再来看一下前面的 8 个字节（0xd000000000000012）是什么东西。在官方的注释里有一个大字符串关于标志位相关的描述，如图：


  • isASCII：用来判断当前字符串是否是 ASCII，在高 63 位。

  • isNFC：这个默认为 1，在高 62 位。

  • isNativelyStored：是否是原生存储，在 高 61 位。

  • isTailAllocated：是否是尾部分配的，在 高 60 位。

  • TBD：留作将来使用，在高 59 位到高 48 位。

  • count：当前字符串的大小，在高 47位到低 0 位。

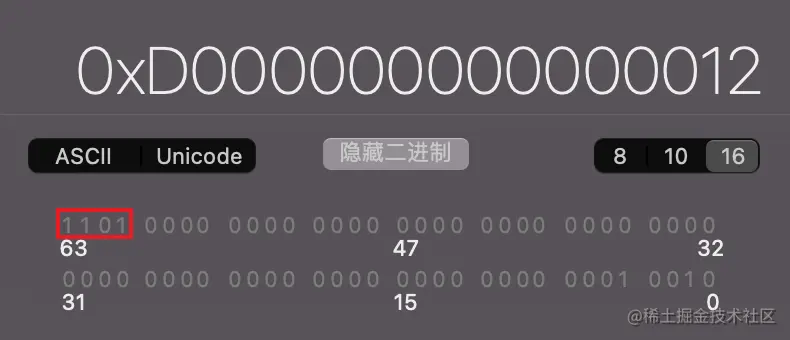

了解到这些含义之后，我们看一下 0xd000000000000012 在 64 位中是如何存储的，如图：

0xd000000000000012 的位域信息.png

可以看到这个和官方注释的描述是一致的，那么 0x12 的十进制是 18，所以当前字符串的大小为 18。所以当字符串为大字符串的时候，前 8 个字节存储的就是 countsAndFlags。

1.4. 关于字符串内存布局的小结

  • 一个 String 变量/常量的大小为 16 个字节。

  • 当字符串的大小小于等于 15 的时候为小字符串，当字符串的大小大于 15 的时候为大字符串。

  • 当为小字符串的时候，在 16 字节的大小中，前 15 个字节用来存储字符串的值，最后一个字节用来记录当前字符串是否是 ASCII 和字符串的大小。

  • 当为大字符串的时候，在 16 字节的大小中，前 8 个字节用来记录字符串的大小和其它的一些信息，比如是否是 ASCII。剩余的 8 个字节中，高 63 位到高 60 位存储的是鉴别器的值，剩余的用来存储字符串的存储空间的地址值。

2. Swift Index

在 Swift 中，获取字符串中某一个字符的值我们可以通过 Index 去获取。

let str = "Hello World"

比如说上面这个字符串，我需要获取 "Hello World" 中的 "e" 字符，那么我们可以通过 index(i:offsetBy:) 方法来获取 "e" 这个字符对应的 Index。这个方法要求传一个这个字符串中某个字符的 Index，然后根据这个 Index 偏移，偏移到要返回的 Index。

比如我们要获取 "e" 这个 Index，那就从这个字符串起始的 Index 开始偏移 1 个 Index，代码如下：

let index = str.index(str.startIndex, offsetBy: 1)
print(str[index])   // e

此时我们通过这个 index 就可以拿到 "e" 字符。那这里我们思考一个问题，为什么不能像数组一样通过 Int 类型的下标直接访问，而是通过这么繁琐的方式去访问呢？

Swift 中的 String 代表的是一系列的 characters（字符），字符的表示方式有很多种，比如我们最熟悉的 ASCII 码，ASCII 码一共规定了 128 个字符的编码，对于英文字符来说 128 个字符已经够用了，但是相 对于其他语言来说，这是远远不够用的。

这也就意味着不同国家不同语言都需要有自己的编码格式，这个时候同一个二进制文件就有可能被翻译成不同的字符。有一种编码能够把所有的符号都纳入其中的方式，就是我们熟悉的 Unicode。但是 Unicode 只是规定了符号对应的二进制代码，并没有详细明确这个二进制代码应该如何存储。

什么意思呢，假设这里有一个字符串："我是Coder"，那这个字符串对应的 Unicode 如下：

我：6211
是：662f
C：0043
o：006f
d：0064
e：0065
r：0072

可以看到，上述的文字每一个对应一个十六进制的数，对于计算机来说能够识别的是二进制，那它们的二进制表示如下：

我：0110 0010 0001 0001
是：0110 0110 0010 1111
C：0000 0000 0100 0011
o：0000 0000 0110 1111
d：0000 0000 0110 0100
e：0000 0000 0110 0101
r：0000 0000 0111 0010

为了能够看清楚中文字符和英文字符的区别，我上面是以 4 的倍数输出，不足用 0 补齐。对于英文字符如果统一采用中文字符这种方式去存储，也就是用和中文字符一样的步长去存储英文字符，必然会有很大的浪费的。

为了解决这个问题，就可以用 UTF-8，UTF-8 最大的一个特点，就是它是一种变长的编码方式。它可以使用1~4个字节表示一个符 号，根据不同的符号而变化字节长度。这里我们简单说一下 UTF-8 的规则：

  • 单字节的字符，字节的第一位设为 0，对于英语文本，UTF-8 码只占用一个字节，和 ASCII 码完全相同；

  • n 个字节的字符(n>1)，第一个字节的前 n 位设为 1，第 n+1 位设为 0，后面字节的前两位都设为 10，这 n 个字节的其余空位填充该字符 Unicode 码，高位用 0 补足。

例如：

我：11100110 10001000 10010010
是：11100110 10011000 10101111
C：0100 0011
o：0110 1111
d：0110 0100
e：0110 0101
r：0111 0010

对于 Swift 来说，String 是一系列字符的集合，也就意味着 String 中的每一个元素是不等长的。那也就意味着我们在进行内存移动的时候步长是不一样的，什么意思？比如我们有一个 Array 的数组（Int 类型），当我们遍历数组中的元素的时候，因为每个元素的内存大小是一致的，所以每次的偏移量就是 8 个字节。

但是对于字符串来说不一样，比如访问 str[1]，那么是不是要把 "我" 这个字段遍历完成之后才能够确定 "是" 的偏移量？依次内推每一次都要重新遍历计算偏移量，这个时候无疑增加了很多的内存消耗。这就是为什么不能通过 Int 作为下标来去访问 String 的原因。

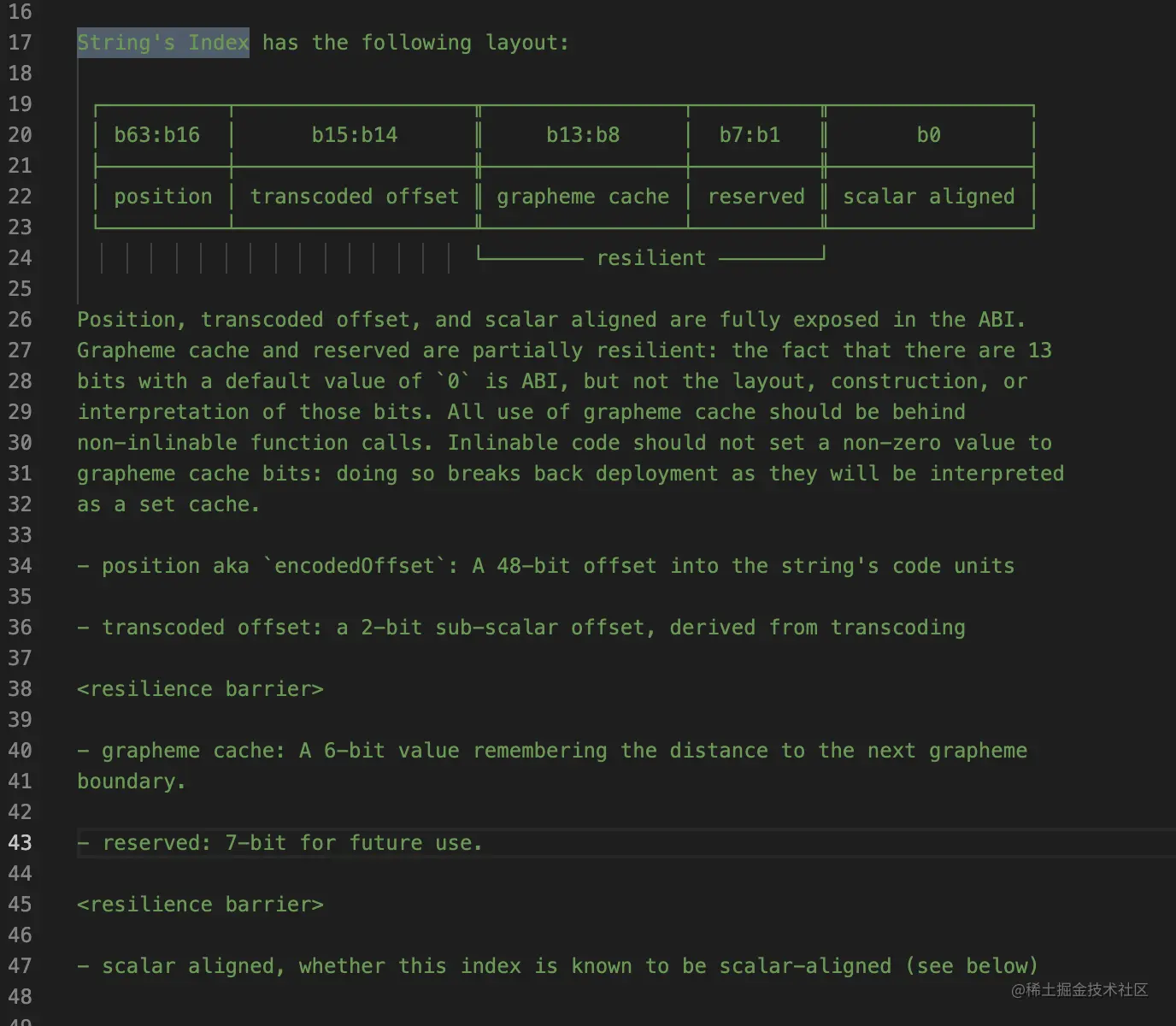

我们再来看源码关于 String 的 Index 布局的描述：

String's Index.png

从注释中我们大致明白了上述表示的意思：

  • position aka encodedOffset：一个 48 bit 值，用来记录码位偏移量。

  • transcoded offset：一个 2 bit 的值，用来记录字符使用的码位数量。

  • grapheme cache：一个 6 bit 的值，用来记录下一个字符的边界。

  • reserved：7 bit 的预留字段 scalar aligned: 一个 1 bit 的值，用来记录标量是否已经对齐过。

所以对于 String 的 Index 的本质是存储了 encodedOffset 和 transcoded offset。当我们构建 String 的 Index 的时候，其实是把 encodedOffset 和 transcoded offset 计算出来存放到 Index 的内存信息里面。而这个 Index 本身就是一个 64 位的位域信息。

二、Array

1. Array 的内存结构

在 Swift 中，Array 是一个结构体，那结构体的大小取决于结构体成员变量的大小。那一个 Array 的变量是多大呢？和平常的结构体一样吗？

先定义一个结构体，我们来看一下它的大小，代码如下：

struct Person {
    var age = 18
    var height = 180
}

let p = Person()
print(MemoryLayout.stride(ofValue: p)) // 16

可以看到，这个结构体的大小为 8 个字节。我们再来看一下 Array 的：

let nums = [1, 2, 3, 4, 5, 6, 7]
print(MemoryLayout.stride(ofValue: nums))  // 8

这个数组的大小竟然只有 8 个字节，那就说明一个问题，数组的元素不是存储在 nums 变量上的，那数组在中数据存储在什么地方？我们先通过 sil 代码来看 nums 在底层是如何去分配内存的。

Array sil 代码.png

我们来看，在 mian 函数中，当我们初始化 nums 的时候，会调用一个 _allocateUninitializedArray 方法，并且将这个数组元素的个数传进去。那么，这个方法在内部都做了什么操作呢，我们来看一下源码中它是如何实现的。

在 ArrayShared.swift 文件中找到这个函数的具体实现：

@inlinable // FIXME(inline-always)
@inline(__always)
@_semantics("array.uninitialized_intrinsic")
public // COMPILER_INTRINSIC
func _allocateUninitializedArray<Element>(_  builtinCount: Builtin.Word)
      -> (Array<Element>, Builtin.RawPointer) {
    let count = Int(builtinCount)
    if count > 0 {
        // Doing the actual buffer allocation outside of the array.uninitialized
        // semantics function enables stack propagation of the buffer.
        let bufferObject = Builtin.allocWithTailElems_1(
        _ContiguousArrayStorage<Element>.self, builtinCount, Element.self)

        let (array, ptr) = Array<Element>._adoptStorage(bufferObject, count: count)
        return (array, ptr._rawValue)
    }
    // For an empty array no buffer allocation is needed.
    let (array, ptr) = Array<Element>._allocateUninitialized(count)
    return (array, ptr._rawValue)
}

这个方法返回一个元组，通过 count 判断当前初始化的数组是否需要分配缓冲区。我们来看当 count 大于 0 的情况，当大于 0 的时候，会调用一个 allocWithTailElems_1 方法，分配堆空间来存储数组当中的元素。接着通过 _adoptStorage 来创建数组，我们来看一下 _adoptStorage 方法内部是如何实现的：

@inlinable
@_semantics("array.uninitialized")
internal static func _adoptStorage(
_ storage: __owned _ContiguousArrayStorage<Element>, count: Int ) -> (Array, UnsafeMutablePointer<Element>) {

    let innerBuffer = _ContiguousArrayBuffer<Element>(
    count: count,
    storage: storage)

    return (
        Array(
        _buffer: _Buffer(_buffer: innerBuffer, shiftedToStartIndex: 0)),
        innerBuffer.firstElementAddress)
}

注意看，此时返回的这个元组里面有我们需要的 Array 和 firstElementAddress，这个 firstElementAddress 是数组第一个元素的地址。

为什么要返回第一个元素的地址呢？是因为在第一个元素的地址之前，应该还有其它的信息。这里先给出结论，如图： Array 的内存结构.png

这个 nums 变量里存储的其实是一个名为 _ContiguousArrayStorage 类的内存地址，而这个类存储这个存储着 元类型，引用计数，元素的个数，容量的大小和标志位，以及元素的内存地址。

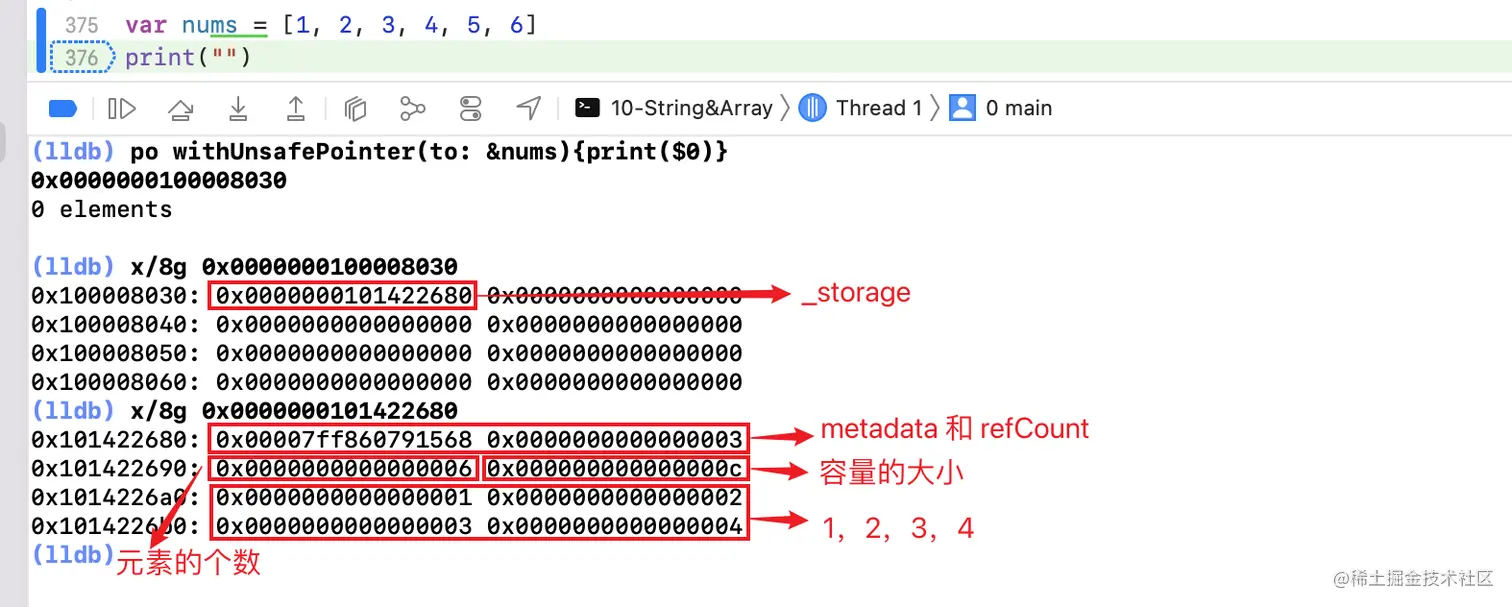

我们先通过 lldb 打印一下是否和结论一致，如图： lldb 打印 Array 的内存结构.png

从图中可以看到，其实和我们之前下的结论是基本一致的，但其实我在源码中并未找到 metadata 和 refCount 相关的代码和文档描述，感兴趣的可以去源码中搜索 _ContiguousArrayStorage 这个类的实现，或者熟悉汇编调试的靓仔可以试试通过汇编来证明这两个东西。

2. Array 数据的拼接

对于 Array 调用 append 去拼接数据其实在文档注释中也有解释，如图：

Array append 注释.png

当你向数组添加元素并且该数组开始超出其保留容量时，该数组会分配更大的内存区域并将其元素复制到新存储中。新存储是旧存储大小的倍数。这种指数增长策略意味着追加一个元素在恒定时间内发生，平均许多追加操作的性能。触发重新分配的追加操作有性能成本，但随着阵列变大，它们发生的频率越来越低。

接下来我们来看一下 append 是如何去扩容的，其实现如下：

@inlinable
@_semantics("array.append_element")
public mutating func append(_ newElement: __owned Element) {
    // Separating uniqueness check and capacity check allows hoisting the
    // uniqueness check out of a loop.
    _makeUniqueAndReserveCapacityIfNotUnique()
    let oldCount = _buffer.mutableCount
    _reserveCapacityAssumingUniqueBuffer(oldCount: oldCount)
    _appendElementAssumeUniqueAndCapacity(oldCount, newElement: newElement)
    _endMutation()
}

首先它调用了一个 _makeUniqueAndReserveCapacityIfNotUnique 方法，其实现如下：

@inlinable
@_semantics("array.make_mutable")
internal mutating func _makeUniqueAndReserveCapacityIfNotUnique() {
    if _slowPath(!_buffer.beginCOWMutation()) {
        _createNewBuffer(bufferIsUnique: false,
                         minimumCapacity: count + 1,
                         growForAppend: true)
    }
}

如果缓冲区的存储是唯一引用的，将缓冲区置于可变状态，然后去创建新的 buffer。我们接着看这个 _createNewBuffer(bufferIsUnique:minimumCapacity:growForAppend) 的实现，代码如下：

@_alwaysEmitIntoClient
@inline(never)
@_semantics("optimize.sil.specialize.owned2guarantee.never")
internal __consuming func _consumeAndCreateNew(bufferIsUnique: Bool,
                                               minimumCapacity: Int,
                                               growForAppend: Bool ) -> _ArrayBuffer {
    let newCapacity = _growArrayCapacity(oldCapacity: capacity,
                                         minimumCapacity: minimumCapacity,
                                         growForAppend: growForAppend)
    ......
}

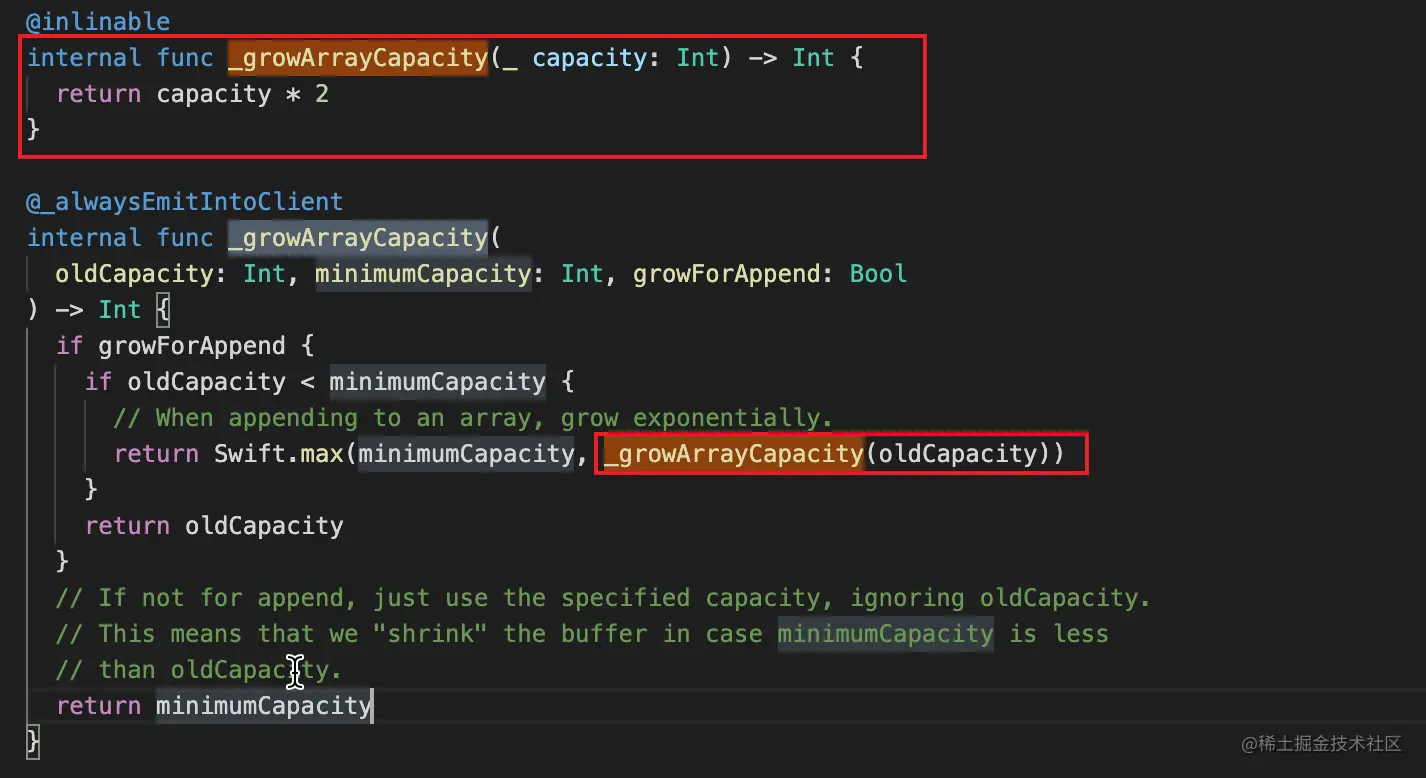

在这个方法当中它会去调用 _growArrayCapacity 方法来进行扩容，我们继续来看 _growArrayCapacity 的实现，如图：


所以，一般情况下，一个数组在进行扩容的时候，本质上是在旧的 capacity 上进行 2 倍扩容。
