一、概述

Flink SQL & Table 背景和原理
动态表的概念
常用SQL和内置函数

为什么需要关系型 API ？

Flink 通过 Table API & SQL 实现了批流统一。

Table API 和 SQL 处于最顶端，是 Flink 提供的高级 API 操作。Flink SQL 是 Flink 实时计算为简化计算模型，降低用户使用实时计算门槛而设计的一套符合标准 SQL 语义的开发语言。

依赖：

		<dependency>
			<groupId>org.apache.flink</groupId>
			<artifactId>flink-clients_2.11</artifactId>
			<version>${flink.version}</version>
		</dependency>

		<dependency>
			<groupId>org.apache.flink</groupId>
			<artifactId>flink-table-api-java-bridge_2.11</artifactId>
			<version>1.11.1</version>
		</dependency>

		<!-- 需要 scala api 则加 -->
		<!--<dependency>
			<groupId>org.apache.flink</groupId>
			<artifactId>flink-table-api-scala-bridge_2.11</artifactId>
			<version>1.11.1</version>
		</dependency>-->

		<dependency>
			<groupId>org.apache.flink</groupId>
			<artifactId>flink-table-planner_${scala.binary.version}</artifactId>
			<version>${flink.version}</version>
		</dependency>

		<dependency>
			<groupId>org.apache.flink</groupId>
			<artifactId>flink-table-planner-blink_2.11</artifactId>
			<version>1.11.1</version>
		</dependency>

二、原理

在离线计算场景下 Hive 几乎扛起了离线数据处理的半壁江山。它的底层对 SQL 的解析用到了 Apache Calcite

Flink 同样把 SQL 的解析、优化和执行教给了 Calcite。

Apache Calcite 执行 SQL 查询的主要步骤如下：

将 SQL 解析成未经校验的抽象语法树（AST，Abstract Syntax Tree）。抽象语法树是和语言无关的形式，这和交叉编译的第一步类似。
Validate：验证 AST，主要验证 SQL 语句是否合法，验证后的结果是 RelNode 树。
Optimize：优化 RelNode 树并生成物理执行计划。
Execute：将物理执行计划转换成特定平台的执行代码，如 Flink 的 DataStream 的应用程序。

如图：


无论是批查询 SQL 还是流式查询 SQL，都会经过对应的转换器 Parser 转换成为节点树 SQLNode tree，然后生成逻辑执行计划 Logical Plan，逻辑执行计划在经过优化后生成真正可以执行的物理执行计划，交给 DataSet 或者 DataStream 的 API 去执行。

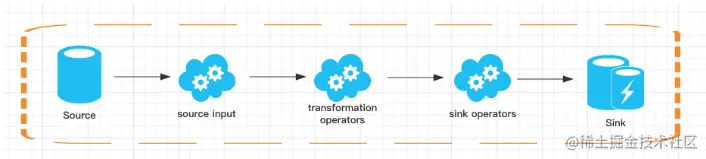

一个完整的 Flink Table & SQL Job 也是由 Source、Transformation、Sink 构成：


三、动态表

与传统的表 SQL 查询相比，Flink Table & SQL 在处理流数据时会时时刻刻处于动态的数据变化中，所以便有了一个动态表的概念。

动态表的查询与静态表一样，但是，在查询动态表的时候，SQL 会做连续查询，不会终止。

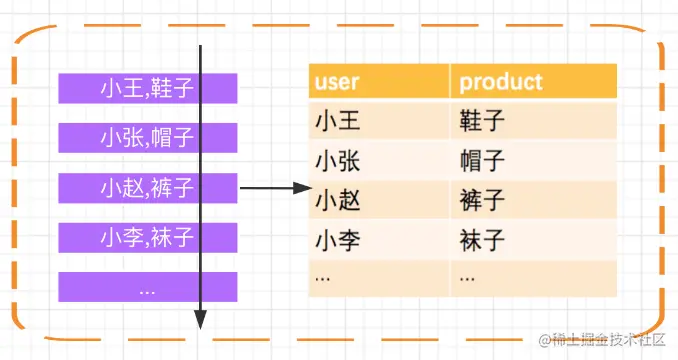

举个栗子，Flink 程序接受一个 Kafka 流作为输入，Kafka 中为用户的购买记录：


首先，Kafka 的消息会被源源不断的解析成一张不断增长的动态表，我们在动态表上执行的 SQL 会不断生成新的动态表作为结果表。

在 DataStream 上执行 SQL 查询，处理过程如下：

DataStream 转换成动态表
在动态表上定义持续查询
将持续查询的实时结果转换成动态表
将表示查询结果的动态表转换成 DataStream ，这样应用程序就可以借助 DataStream API 进一步变换查询结果。

四、`Flink Table` & `SQL` 算子和内置函数

简单的例子：

SELECT * FROM Table;
SELECT name，age FROM Table;


SELECT name，age FROM Table where name LIKE '%小明%';
SELECT * FROM Table WHERE age = 20;
SELECT name, age
FROM Table
WHERE name IN (SELECT name FROM Table2)


SELECT name，age FROM Table where name LIKE '%小明%';
SELECT * FROM Table WHERE age = 20;
SELECT name, age
FROM Table
WHERE name IN (SELECT name FROM Table2)


SELECT *
FROM User LEFT JOIN Product ON User.name = Product.buyer

SELECT *
FROM User RIGHT JOIN Product ON User.name = Product.buyer

SELECT *
FROM User FULL OUTER JOIN Product ON User.name = Product.buyer

窗口

根据窗口数据划分的不同，目前 Apache Flink 有如下 3 种：

滚动窗口，窗口数据有固定的大小，窗口中的数据不会叠加；
滑动窗口，窗口数据有固定大小，并且有生成间隔；
会话窗口，窗口数据没有固定的大小，根据用户传入的参数进行划分，窗口数据无叠加；

1）滚动窗口

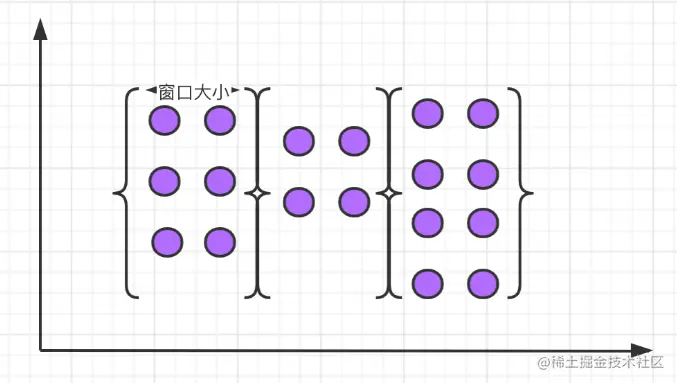

滚动窗口的特点是：有固定大小、窗口中的数据不会重叠，如下图所示：


语法结构如下：

SELECT
    [gk],
    [TUMBLE_START(timeCol, size)],
    [TUMBLE_END(timeCol, size)],
    agg1(col1),
    ...
    aggn(colN)
FROM Tab1
GROUP BY [gk], TUMBLE(timeCol, size)

例如，需要计算每个用户每天的订单数量：

SELECT user, TUMBLE_START(timeLine, INTERVAL '1' DAY) as winStart, SUM(amount)
FROM Orders
GROUP BY TUMBLE(timeLine, INTERVAL '1' DAY), user;

其中，TUMBLE_START 和 TUMBLE_END 代表窗口的开始时间和窗口的结束时间，TUMBLE (timeLine, INTERVAL '1' DAY) 中的 timeLine 代表时间字段所在的列，INTERVAL '1' DAY 表示时间间隔为一天。

2）滑动窗口

滑动窗口有固定的大小，与滚动窗口不同的是滑动窗口可以通过 slide 参数控制滑动窗口的创建频率。需要注意的是，多个滑动窗口可能会发生数据重叠，具体语义如下：


滑动窗口的语法与滚动窗口相比，只多了一个 slide 参数：

SELECT
    [gk],
    [HOP_START(timeCol, slide, size)] ,
    [HOP_END(timeCol, slide, size)],
    agg1(col1),
    ...
    aggN(colN)
FROM Tab1
GROUP BY [gk], HOP(timeCol, slide, size)

例如，我们要每间隔一小时计算一次过去 24 小时内每个商品的销量：

SELECT product, SUM(amount)
FROM Orders
GROUP BY HOP(rowtime, INTERVAL '1' HOUR, INTERVAL '1' DAY), product

上述案例中的 INTERVAL '1' HOUR 代表滑动窗口生成的时间间隔。

3）会话窗口

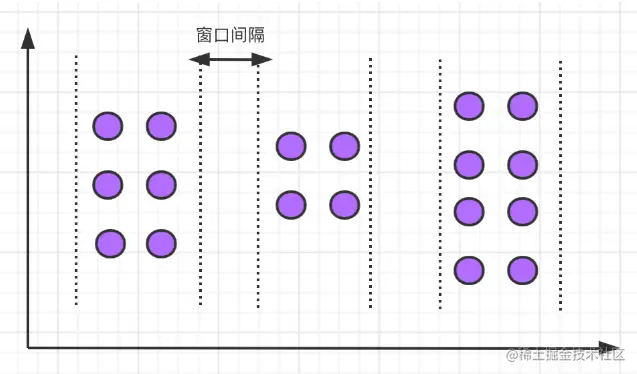

会话窗口定义了一个非活动时间，假如在指定的时间间隔内没有出现事件或消息，则会话窗口关闭。


会话窗口的语法如下：

SELECT
    [gk],
    SESSION_START(timeCol, gap) AS winStart,
    SESSION_END(timeCol, gap) AS winEnd,
    agg1(col1),
     ...
    aggn(colN)
FROM Tab1
GROUP BY [gk], SESSION(timeCol, gap)

举例，我们需要计算每个用户过去 1 小时内的订单量：

SELECT user, SESSION_START(rowtime, INTERVAL '1' HOUR) AS sStart, SESSION_ROWTIME(rowtime, INTERVAL '1' HOUR) AS sEnd, SUM(amount)
FROM Orders
GROUP BY SESSION(rowtime, INTERVAL '1' HOUR), user
