路径就是定多个路径点，比如用直线画一个五角星。
路径由System.Drawing.Drawing2D命名空间的GraphicsPath类实现。路径的紫图行可以是直线、弧、椭圆、矩形等几何图形。如果起点和终点闭合，则称之为闭合路径，否则称之为开放路径。

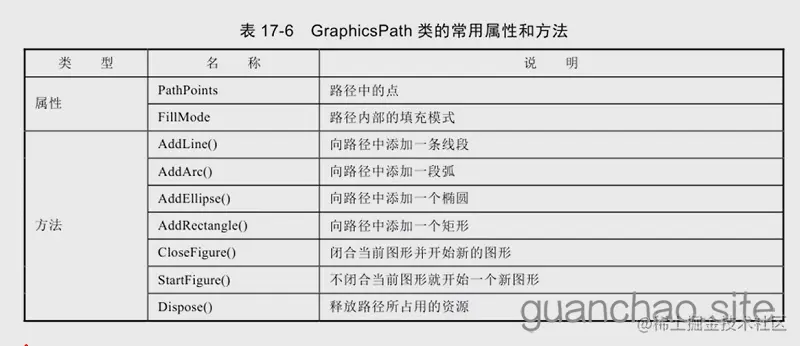

GraphicsPath类常见的属性和方法：（很重要）
画一个五角星
private void wujiaoxing_Click(object sender, EventArgs e)
{
// 定义存储点数组
Point[] pr = new Point[10];
// 填充数组
pr[0] = new Point(120,46);
pr[1] = new Point(156, 46);
pr[2] = new Point(168, 10);
pr[3] = new Point(180, 46);
pr[4] = new Point(214, 46);
pr[5] = new Point(188, 70);
pr[6] = new Point(198, 106);
pr[7] = new Point(168, 82);
pr[8] = new Point(138, 104);
pr[9] = new Point(150, 70);
// 实例画五角星的对象
GraphicsPath path = new GraphicsPath();
//绘制（小于8的原因是，i最大为9）
for (int i = 0; i <= 8; i++)
{
// 添加路径点
path.AddLine(pr[i],pr[i+1]);
}
// 闭合当前图形
path.CloseFigure();
// 创建一个用于画图的对象
Graphics g = this.CreateGraphics();
// 实例一个画刷
SolidBrush brush = new SolidBrush(Color.Red);
g.FillPath(brush,path);
g.Dispose();
}
OnPaint方法
在窗体自动加载程序画图时会用到。OnPoint方法不是在自动加载函数中使用到的。而是重写。
实例：
protected override void OnPaint(PaintEventArgs e)
{
base.OnPaint(e);
// 创建一个用于画图的对象
Graphics g = e.Graphics;
Pen pen = new Pen(Color.DarkBlue,5);
g.DrawEllipse(pen,20,30,230,80);
}

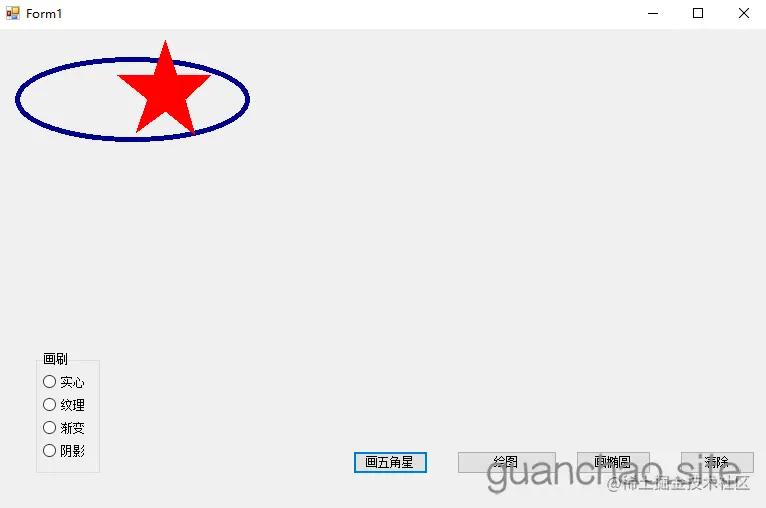

效果图：
测试使用全部代码：
using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System. Drawing.Drawing2D;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;
namespace huitu
{
public partial class Form1 : Form
{
public Form1()
{
InitializeComponent();
}
/**
* 画图按钮
*/
private void huatu_Click(object sender, EventArgs e)
{
// 创建一个用于画图的对象
Graphics g = this.CreateGraphics();
// 创建一个笔
Pen pen = new Pen(Color.Red, 5);
// 设置划线起点和终点坐标
Point startPoint = new Point(50,50);
Point endPoint = new Point(400, 400);
// 画线
g.DrawLine(pen,startPoint, endPoint);
// 释放画线动作
g.Dispose();
// 释放笔
pen.Dispose();
}
/**
* 清空按钮
*/
private void qingchu_Click(object sender, EventArgs e)
{
// 创建一个用于画图的对象
Graphics g = this.CreateGraphics();
// 清除图像(参数：窗体背景颜色)
g.Clear(BackColor);
}
// 定义委托
public delegate void drawsss(object sender, EventArgs e);
public static void runPlay(drawsss dong, object sender, EventArgs e)
{
dong(sender,e);
}
/**
* 画椭圆
*/
private void tuoyuan_Click(object sender, EventArgs e)
{
// 创建一个用于画图的对象
//Graphics g = this.CreateGraphics();
// 定义画刷
//SolidBrush brush = new SolidBrush(Color.Gray);
// 画椭圆需要5个参数
//g.FillEllipse(brush, 10, 10, 500, 200);
// 释放画线动作
//g.Dispose();
// 释放笔
//brush.Dispose();
// （多播委托）
drawsss anm_one = new drawsss(shixin_CheckedChanged);
anm_one += wenli_CheckedChanged;
anm_one += jianbian_CheckedChanged;
anm_one += yinying_CheckedChanged;
}
// 定义一个画刷
//private Brush brush = new SolidBrush(Color.Gray);
// 画实心
private void shixin_CheckedChanged(object sender, EventArgs e)
{
// 创建一个用于画图的对象
Graphics g = this.CreateGraphics();
SolidBrush brush = new SolidBrush(Color.Gold);
// 画椭圆需要5个参数
g.FillEllipse(brush, 10, 10, 500, 200);
}
//画纹理
private void wenli_CheckedChanged(object sender, EventArgs e)
{
// 创建一个用于画图的对象
Graphics g = this.CreateGraphics();
TextureBrush brush = new TextureBrush(imageList1.Images[0]);
// 画椭圆需要5个参数
g.FillEllipse(brush, 10, 10, 500, 200);
}
// 画渐变（从一种颜色变道另一种颜色）
private void jianbian_CheckedChanged(object sender, EventArgs e)
{
// 创建一个用于画图的对象
Graphics g = this.CreateGraphics();
// 设置划线起点和终点坐标
Point startPoint = new Point(200, 200);
Point endPoint = new Point(800, 800);
LinearGradientBrush brush = new LinearGradientBrush(startPoint, endPoint, Color.HotPink, Color.LightBlue);
// 画椭圆需要5个参数
g.FillEllipse(brush, 10, 10, 500, 200);
}
private void yinying_CheckedChanged(object sender, EventArgs e)
{
// 创建一个用于画图的对象
Graphics g = this.CreateGraphics();
HatchBrush brush = new HatchBrush(HatchStyle.DashedDownwardDiagonal, Color.SeaShell, Color.Thistle);
// 画椭圆需要5个参数
g.FillEllipse(brush, 10, 10, 500, 200);
}
private void wujiaoxing_Click(object sender, EventArgs e)
{
// 定义存储点数组
Point[] pr = new Point[10];
// 填充数组
pr[0] = new Point(120,46);
pr[1] = new Point(156, 46);
pr[2] = new Point(168, 10);
pr[3] = new Point(180, 46);
pr[4] = new Point(214, 46);
pr[5] = new Point(188, 70);
pr[6] = new Point(198, 106);
pr[7] = new Point(168, 82);
pr[8] = new Point(138, 104);
pr[9] = new Point(150, 70);
// 实例画五角星的对象
GraphicsPath path = new GraphicsPath();
//绘制
for (int i = 0; i <= 8; i++)
{
// 添加路径点
path.AddLine(pr[i],pr[i+1]);
}
// 闭合当前图形
path.CloseFigure();
// 创建一个用于画图的对象
Graphics g = this.CreateGraphics();
// 实例一个画刷
SolidBrush brush = new SolidBrush(Color.Red);
g.FillPath(brush,path);
g.Dispose();
}
/**
* 窗体加载方法
*/
private void Form1_Load(object sender, EventArgs e)
{
}
protected override void OnPaint(PaintEventArgs e)
{
base.OnPaint(e);
// 创建一个用于画图的对象
Graphics g = e.Graphics;
Pen pen = new Pen(Color.DarkBlue,5);
g.DrawEllipse(pen,20,30,230,80);
}
}
}
这个代码就是在上一篇笔记中的例子的基础上新添加的。
