上一篇比较详细介绍了API网关技术形态和发展趋势，在聊到目前微服务网关的可选方案时介绍了各种比较成熟的方案，接下来会分几篇来对其中一个基于JAVA技术栈的成熟方案 -- Spring Cloud Gateway(下文简称scg吧）， 做详细的介绍。

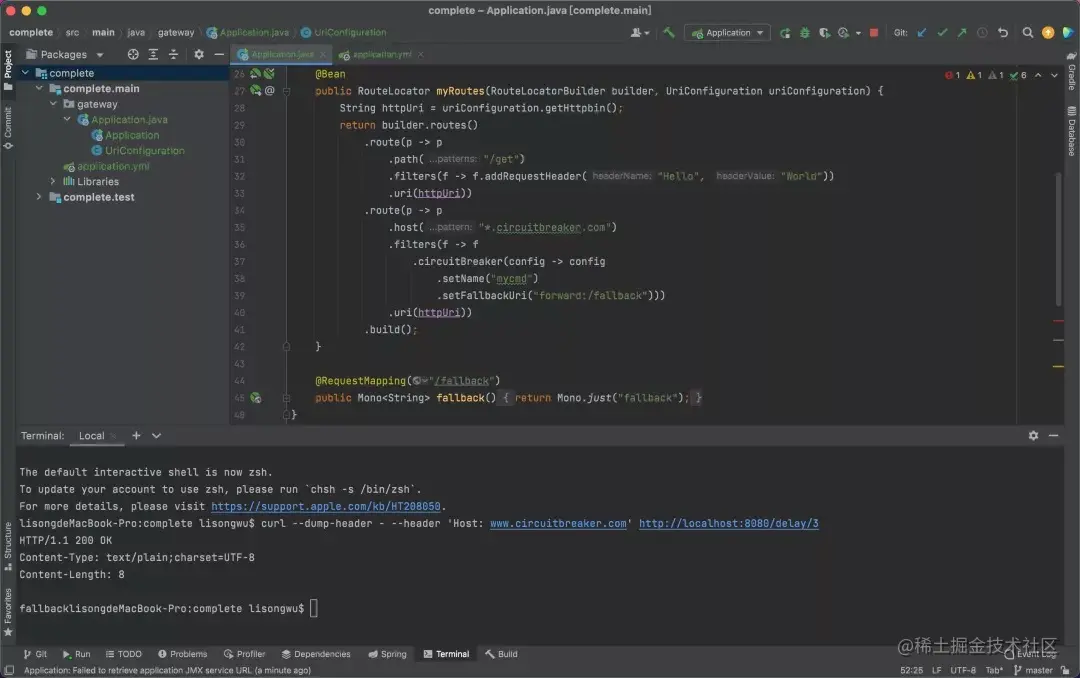

作为开篇，本来应该来一个hello world级别的demo，神雕确实之前也是从先玩官方例子开始的。但是demo还是自己动手实操一下比较好，官方例子里有常规的路由、一个简单的断路器、以及熔断时候fallback。此处放个链接可以照着步骤玩一下：
想基于scg打造一个生产级别的网关，除了对网关以及需求有较多的了解之外，对scg本身也必须有代码级别的深入理解。如果说在通读官方文档时对 “scg构建在springboot2.x、webflux、project reactor之上”的描述表示无感的话，那么当你看到沿着demo代码看到到处都是flux和mono的时候，一定很想搞明白“what happened"。而当你想弄明白what happened的时候，很快会发现按照spring mvc或者说severlet的思路不work了，里面充满了大量的webflux和project reactor的代码。

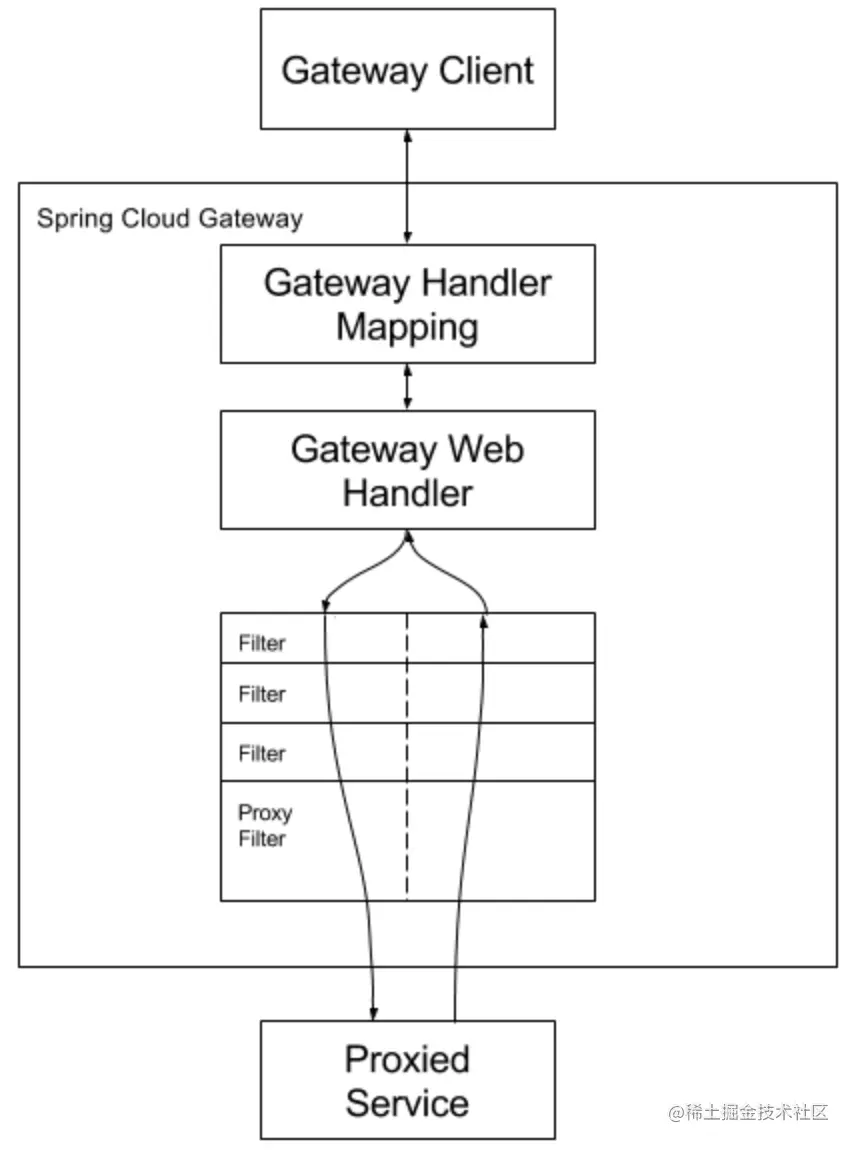

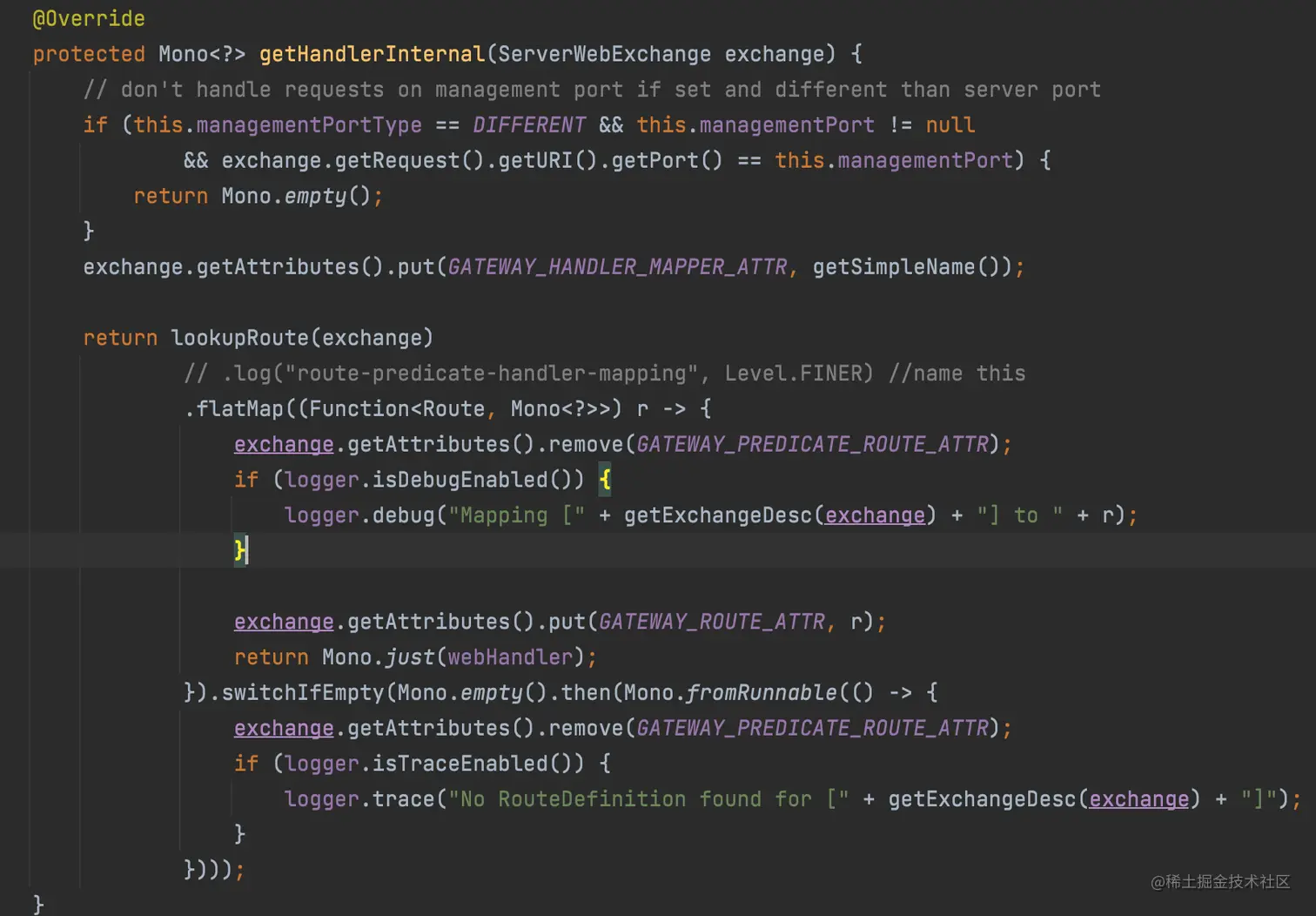

下面以上图描述的scg工作流程展示几个代码例子，不必细看代码，只是隔着屏幕感受一下scg基于webflux和reactor的代码风格。比如，scg处理流程的第一个组件，找到RoutePredicateHandlerMapping的获取web handler的核心代码是这样的：
而当你找到Gateway Web Handler (FilteringWebHandler)会发现核心处理代码是这样：

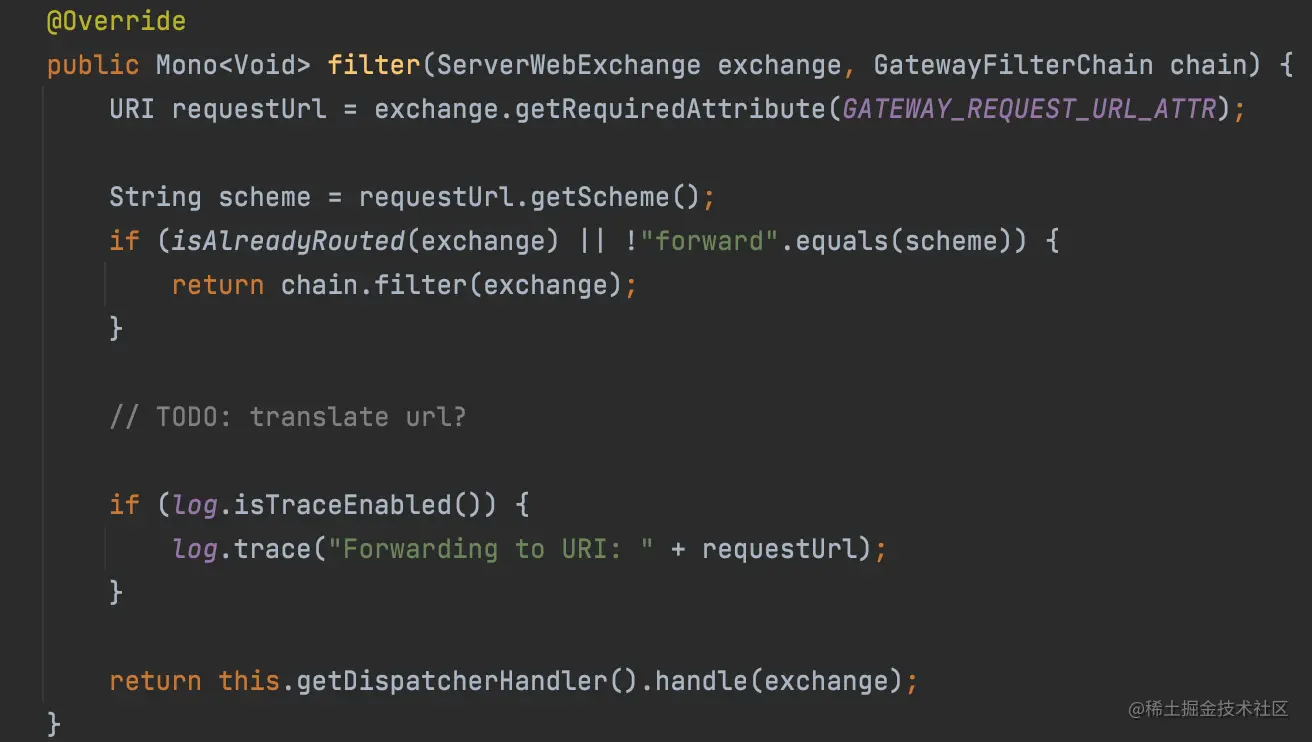

再顺着处理流程找一个最简单filter(ForwardRoutingFilter)看看:

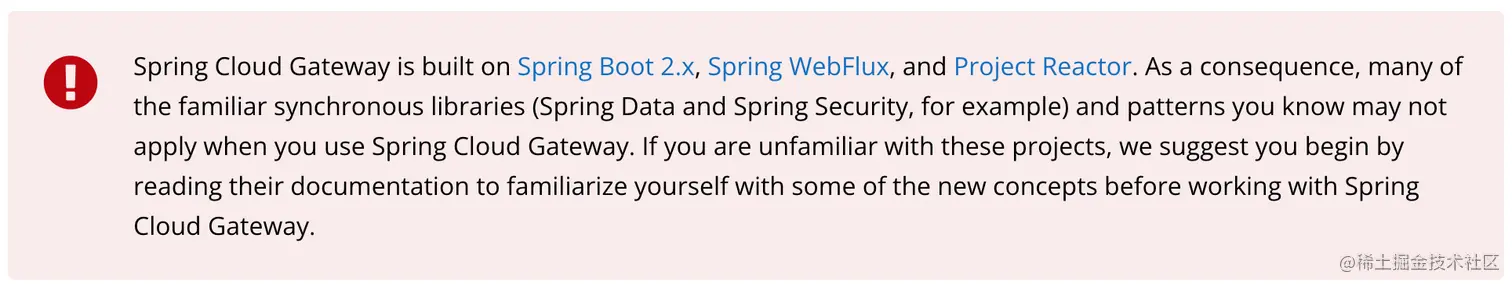

因此，本篇只想作为scg的一个前菜，试图通过简单的介绍阐述清楚这些看似简单的代码背后的逻辑。那么我们再来重新解读一下官方文档的文字描述：
一. WebFlux
1）功能模块：

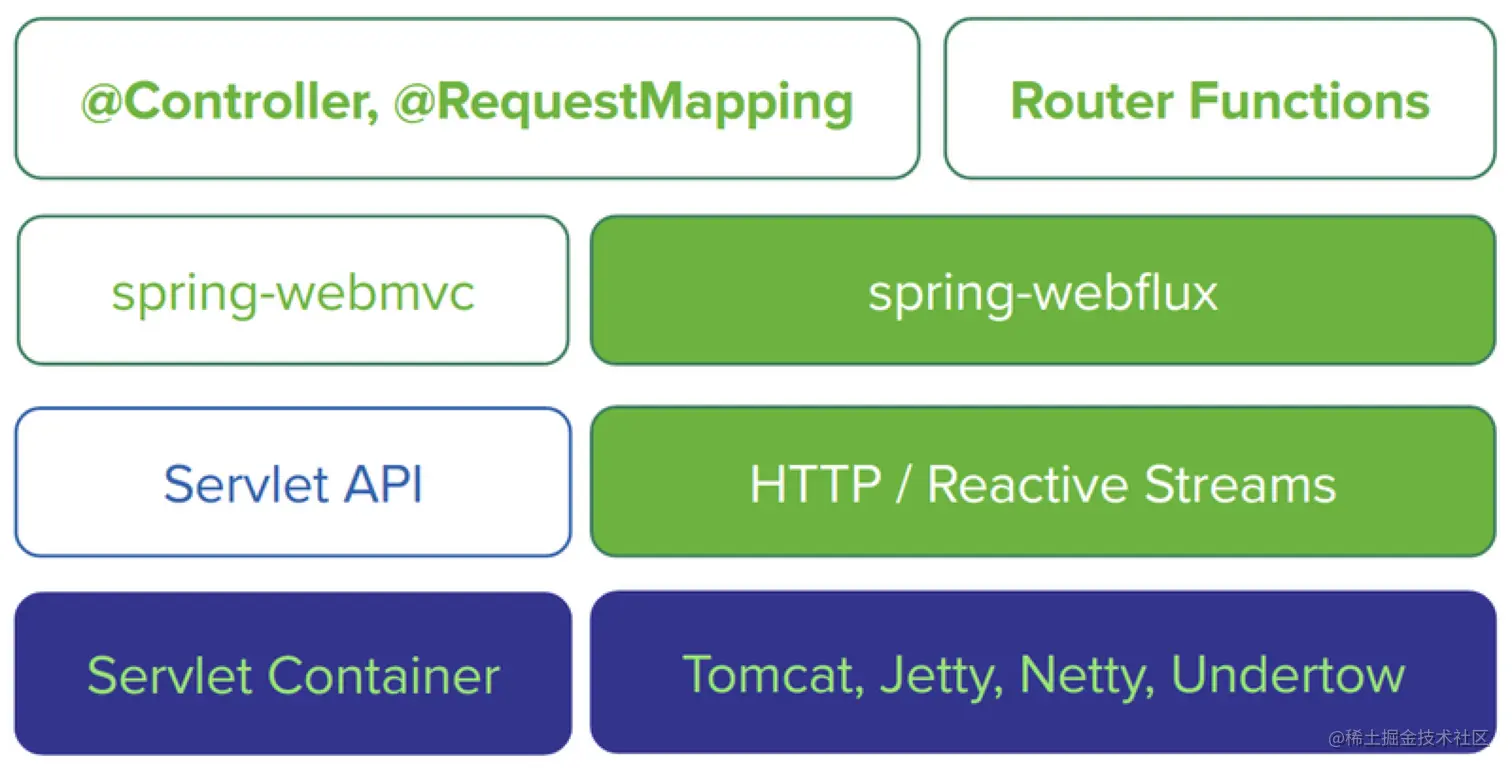

看下图：右侧是spring 5.0版本新引入的基于Reactive Streams的Spring WebFlux框架，从上到下依次是Router Functions，WebFlux，Reactive Streams三个新组件。
-
Router Functions: 对标@Controller，@RequestMapping等标准的Spring MVC注解，提供一套函数式风格的API，用于创建Router，Handler和Filter。
-
WebFlux: 核心组件，协调上下游各个组件提供响应式编程支持。
-
Reactive Streams: 一种支持背压（Backpressure）的异步数据流处理标准，主流实现有RxJava和Reactor，Spring WebFlux默认集成的是Reactor。
2）编程模型

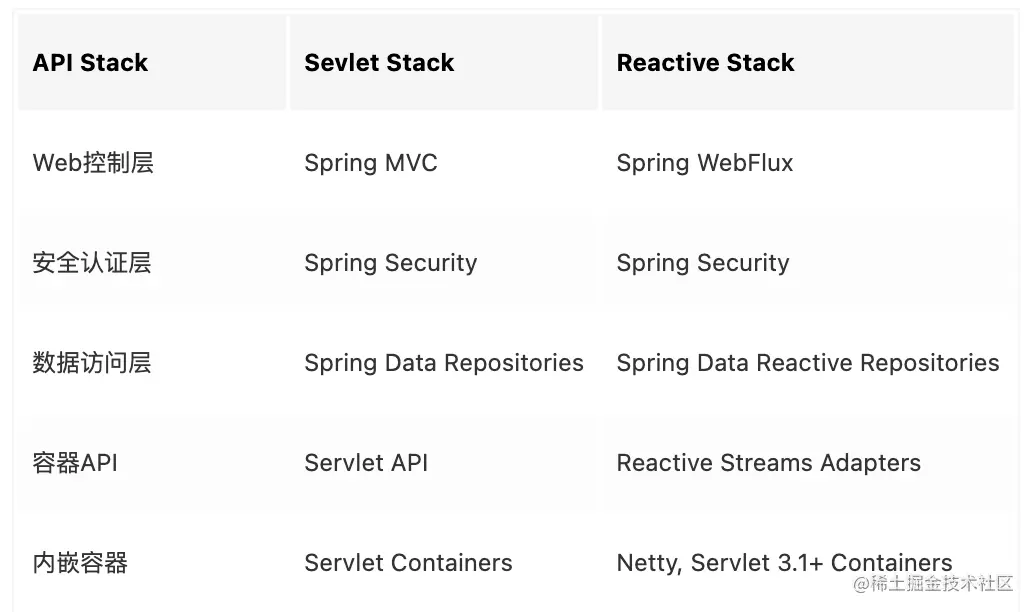

WebFlux包含对响应式 HTTP 和 WebSocket 客户端的支持，以及对 REST 、HTML 和 WebSocket 交互等程序 的支持。一般来说，Spring MVC 用于 同步处理，Spring Webflux 用于 异步处理。
3）使用场景：
异步编程模型并不会对单个处理加速，而是在相同资源情况下能够处理更多的请求，这是由其只需要少量的线程做类似回调响应的模式决定的。公认的在Io密集型场景下，webflux这种模式比较有优势。另外一个场景是选择了基于webflux为底层框架的方案，比如scg。但无论处于何种原因，一旦选择了webflux，从控制层到数据层都得使用reactive api，否则底层一个同步的api可能耗尽异步线程给产线带来大麻烦。
4）简单演示：
第一个webflux简单例子，的基于端点定义RouterFunction的hello
a. 添加依赖
implementation("org.springframework.boot:spring-boot-starter-webflux")

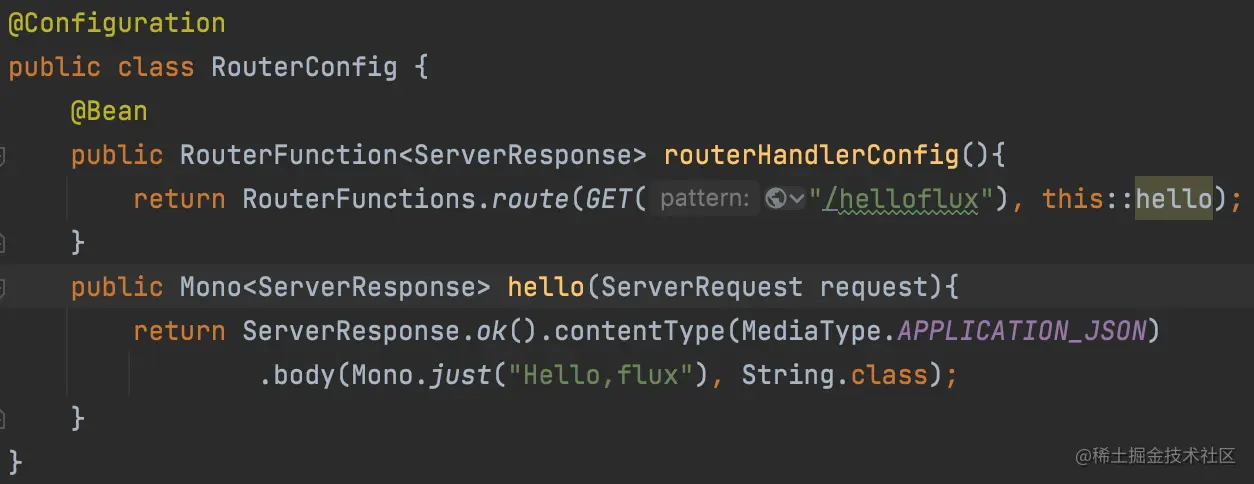

b.添加代码
c.运行curl http://localhost:8080/helloflux即可看到结果
d.可以拦截请求做额外的处理，比如添加一个filter
@Componentpublic class RouterFilter
implements HandlerFilterFunction<ServerResponse, ServerResponse> {
@Override
public Mono<ServerResponse> filter(ServerRequest request,
HandlerFunction<ServerResponse> next) {
return ServerResponse.status(HttpStatus.UNAUTHORIZED)
.body(Mono.just("intercepted"),String.class);
}
}
并添加到RouterFunction：
return RouterFunctions.route(GET("/helloflux"), this::hello).filter(routerFilter);
之前的请求就被拦截了：
$ curl http://localhost:8080/helloflux
intercepted
再来看第二个例子，基于注解的webflux

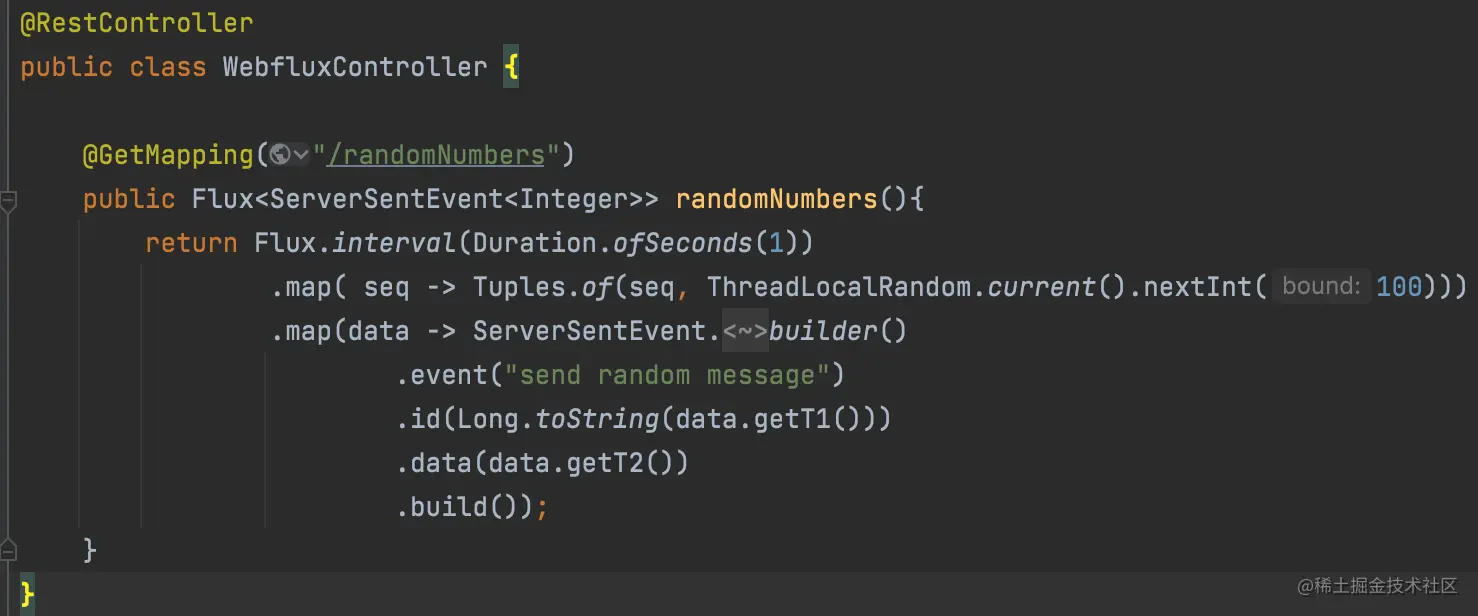

a.代码更简单：

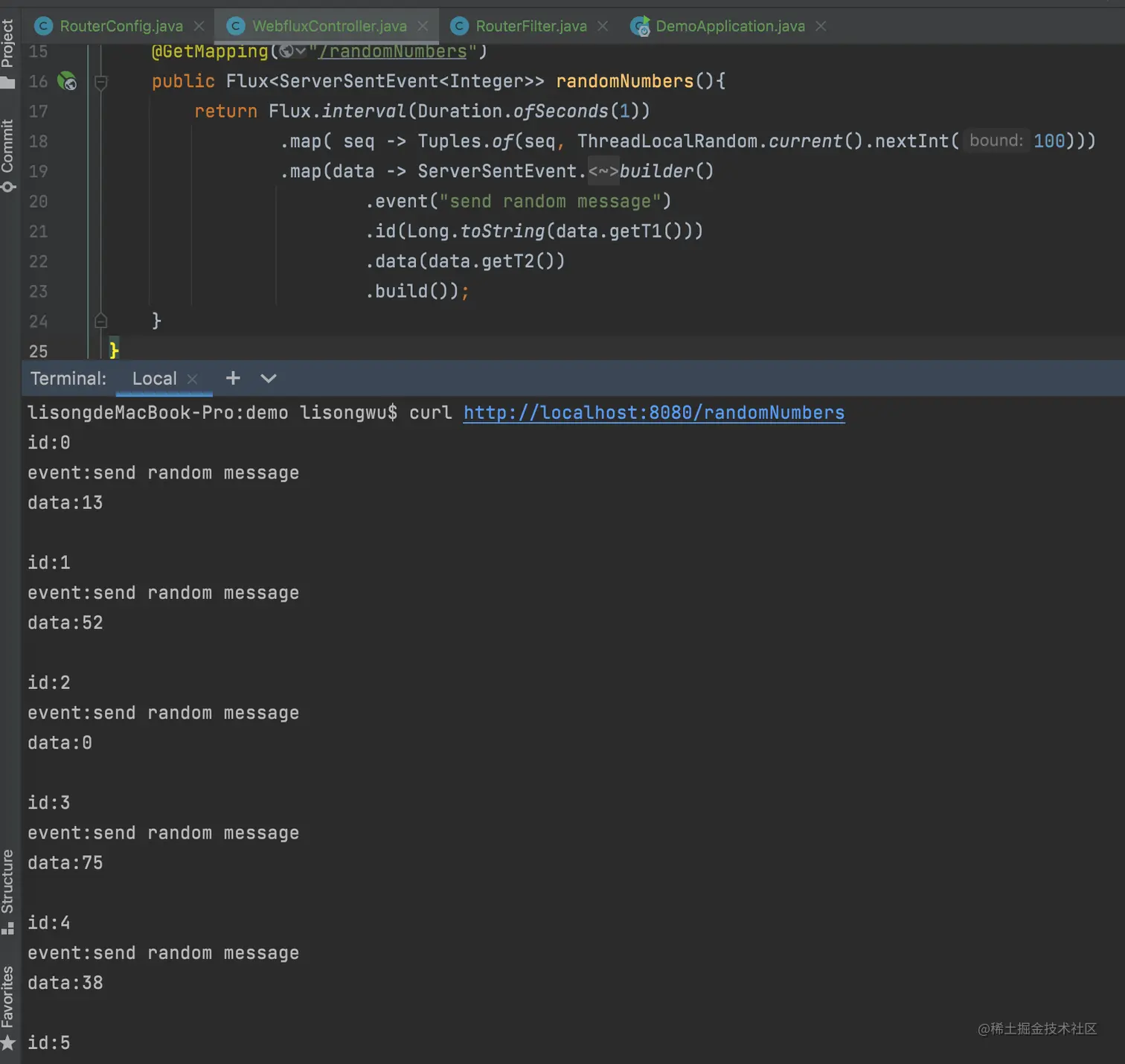

b.运行他会每一秒钟返回给前端一个消息：
二. Project Reactor
上面两个flux的例子不仅简单，而且有一个共同的特征，其返回值都是Mono或者Flux，这就不得不来介绍Project Reactor了。
1. Reactive System

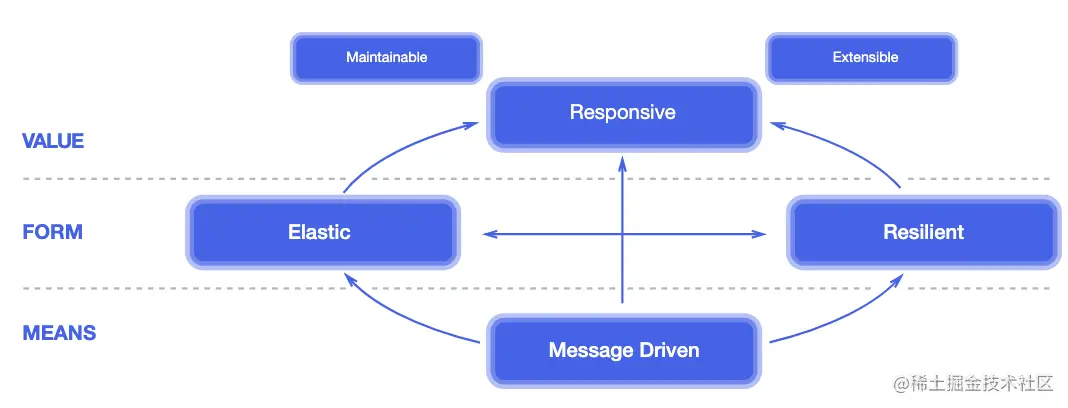

先来看Reactive Manifesto(响应式宣言)：
We want systems that are
Responsive, Resilient, Elastic and Message Driven.
We call these Reactive Systems.
-- https://www.reactivemanifesto.org/
四个关键词：
Responsive(可响应的): 系统尽可能做到在任何时候都能及时响应，响应性意味着可以快速发现并有效处理问题。响应系统专注于提供快速一致的响应时间，建立可靠的上限，以便提供一致的服务质量。这种一致的行为反过来简化了错误处理，建立了最终用户的信心，并鼓励进一步的交互。
Resilient(可恢复的)：要求系统即使出错了，也能保持可响应性
Elastic(可伸缩的): 要求系统在各种负载下都能保持可响应性。
Message Driven(消息驱动): 依靠异步消息传递在组件之间建立边界，以确保松散耦合、隔离和位置透明。这也是实现背压式(Back-Pressure)，管理负载的一个手段。
2. Project Rector
Project Rector是reactive system的一个实现，是一个完全无阻塞包括背压式支持的基础，也是spring生态中响应式技术栈的基础，已经在spring webflux/spring data/spring cloud gw等项目中使用并成为一个特色。先看一个官方的例子感觉一下：
userService.getFavorites(userId) ➊
.flatMap(favoriteService::getDetails) ➋
.switchIfEmpty(suggestionService.getSuggestions()) ➌
.take(5) ➍
.publishOn(UiUtils.uiThreadScheduler()) ➎
.subscribe(uiList::show, UiUtils::errorPopup); ➏
➊ 根据userId获得喜欢的东西，一般是Flux（一个 Publisher）
➋ 使用 flatMap 操作把Favorite映射为Detail，返回Flux(一个新的Publisher)
➌ 使用 switchIfEmpty 操作，在没有喜欢数据的情况下，采用系统推荐的方式获得
➍ 取前五个
➎ 在 uiThread 上进行发布
➏ 订阅给两个subscriber，一个uiList::show，另一个UiUtils::errorPopup
2.1 两个基本概念
Flux 和 Mono 是 Reactor 中的俩基本概念，也是接下来要介绍的重要角色中的publisher。Flux 表示的是包含 0 到 N 个元素的异步序列。在该序列中可包含三种不同类型的消息通知：正常的包含元素的消息、序列结束的消息和序列出错的消息。Mono 表示的是包含 0 或者 1 个元素的异步序列。该序列中同样可以包含与 Flux 相同的三种类型的消息通知。Flux 和 Mono 之间可以进行转换。对一个 Flux 序列进行计数操作，得到的结果是一个 Mono对象。把两个 Mono 序列合并在一起，得到的是一个 Flux 对象。大多数时候，我们写代码都是从Flux/Mono开始，作为Publisher，这两个对象都有声明(自我创建)的静态方法。
2.2 三个重要角色
(1) Pubilsher
package org.reactivestreams;
public interface Publisher<T> {
public void subscribe(Subscriber<? super T> s);
}
发布者或者说数据提供者，它可以被Subscriber订阅，看上面接口定义也可看出来.
(2) Subscriber
public interface Subscriber<T> {
public void onSubscribe(Subscription s); ➊
public void onNext(T t); ➋
public void onError(Throwable t);
public void onComplete(); ➍
}
订阅者，订阅发布者的数据，并且在订阅的时候会触发onSubscribe方法，进而其他方法也会在不同阶段被触发。
(3) Subscription
public interface Subscription {
public void request(long n); ➊
public void cancel(); ➋
}
订阅，作用桥接publisher和subscriber。就是因为它的存在，使得subscriber可以反馈给publisher，这也是背压-back pressure的实现方式。当subscriber处理速度比较慢的时候，它可以根据自己的速度来request消息或者cancel。

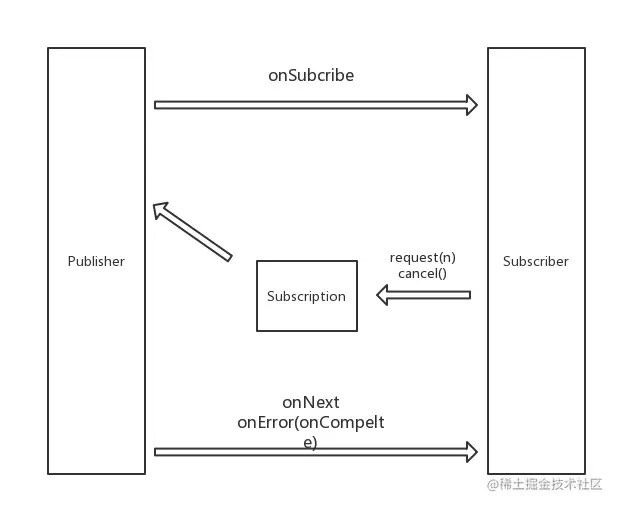

整个工作模式可以简单描述为：Publisher接收Subscriber来订阅(产生一个Subscription)，Subscirber通过Subscription对象来向Publisher请求数据，Publisher开始发送数据并逐个触发Subscriber的onNext方法，当出错时并调用onError，当完成最后一个数据发送之后触发Subscriber的cancel方法。
**2.3 五个阶段
**
介绍完上面三个角色，和两个重要概念Flux/Mono(其实都是Pubisher角色)，我们就可以来重点理解一下五个阶段了。个人感觉比较烧脑的，所以结合三行简单的代码：
Flux.just("walse","wilson")
.map( s -> s.concat("wu"))
.filter(s -> s.length() > 5)
.subscribe(System.out::println,System.err::println);
1）声明阶段
声明阶段其实是不断的创建Publisher，对应的对象是Flux或者Mono。创建的方法有很多，包括generate，create等等，也包括map、filter等操作。这里声明阶段我们翻译（啰嗦）下：
Flux<String> rawPublisher = Flux.just("walse","wilson");
Flux<String> mapPublisher = rawPublisher.map(s -> s.concat("wu"));
Flux<String> filterPublisher = mapPublisher.filter(
s -> s.length() > 5);
第一行其实是创建一个Flux Array
//reactor.core.publisher.Flux#fromArray
public static <T> Flux<T> fromArray(T[] array) {
// 检查略
return onAssembly(new FluxArray<>(array));
}
第二行把Flux中string元素映射成一个新的string(拼接wu)，然后返回一个新的Flux：
public final <V> Flux<V> map(Function<? super T, ? extends V> mapper) {
if (this instanceof Fuseable) {
return onAssembly(new FluxMapFuseable<>(this, mapper));
}
return onAssembly(new FluxMap<>(this, mapper));
}
//看代码发现其实只是创建了一个封装了mapper对象新的FluxMapFuseable
第二行把Flux中string元素进行filter，用过stream api的都能猜测得到应该是会使用一个Predicate进行apply，看下面代码显然猜对了，最后返回一个新的Flux
public final Flux<T> filter(Predicate<? super T> p) {
if (this instanceof Fuseable) {
return onAssembly(new FluxFilterFuseable<>(this, p));
}
return onAssembly(new FluxFilter<>(this, p));
}

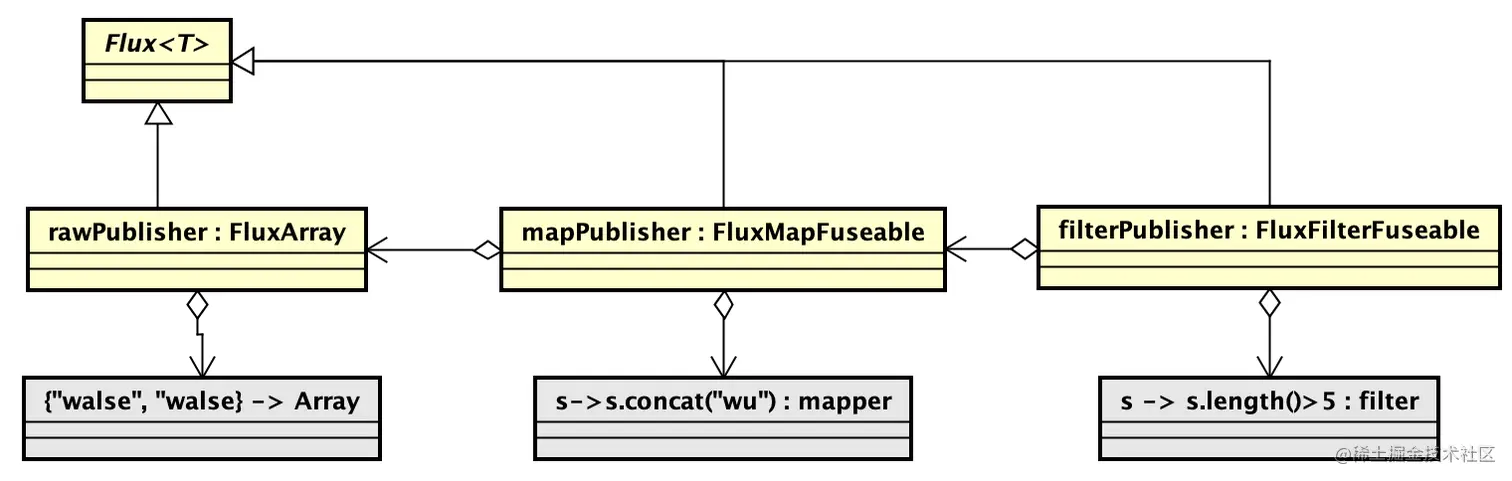

所以，上面声明阶段其实创建了三个Flux对象，按角色分的话都是属于publisher角色，用下面对象图描述如下
-
第三个Flux对象filterPublisher，即我们最终得到一个FluxFilterFuseable对象，他持有一个FluxMapFuseable对象，同时封装了一个filter对象在执行的时会去触发apply方法。
-
第二个Flux对象mapPublisher，即FluxMapFuseable对象，他持有一个FluxArray对象，同时封装一个map对象在执行的时候会触发map方法进行结果映射。
-
第一个FluxArray对象rawPublisher，他只是封装了一个array: {"walse", "wilson"}
得出一个结论：声明阶段啥逻辑也没执行，都是创建对象而已.
2）订阅阶段

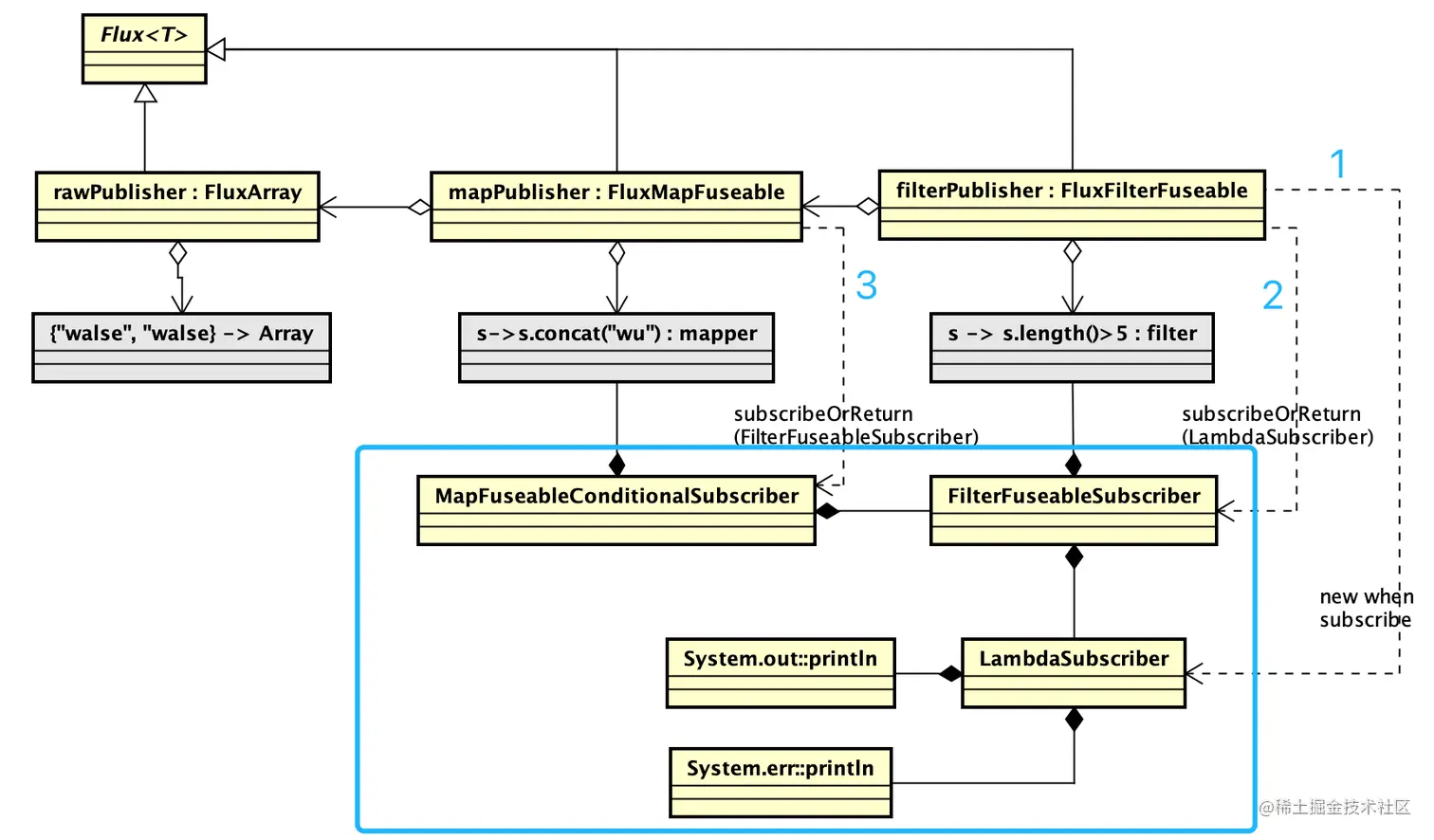

订阅阶段虽然只是我们对最终得到的filterPublisher对象调用subscribe方法，但却是所有执行逻辑的开始，这就是“nothing happens until you subscribe”，更加确切的说是在所有subscriber都创建完毕之后，开始对源头的subscriber进行onSubscribe触发。在看代码之前，先展示一下示意图：
在subscribe时先从filterPublisher出发，创建一个三个subscriber，最终我们有了上图蓝色框中的subscriber对象，创建顺序如上图1/2/3，对照代码：
# filterPublisher.subscribe(System.out::println,System.err::println)
//in class Flux
public final Disposable subscribe(Consumer<? super T> consumer) {
Objects.requireNonNull(consumer, "consumer");
return subscribe(consumer, null, null, null);
}
public final Disposable subscribe(
@Nullable Consumer<? super T> consumer,
@Nullable Consumer<? super Throwable> errorConsumer,
@Nullable Runnable completeConsumer,
@Nullable Context initialContext)
//注意：这里创建了一个LambdaSubscriber对象去做订阅
return subscribeWith(new LambdaSubscriber<>(consumer, errorConsumer,
completeConsumer,
null,
initialContext));
}
public final <E extends Subscriber<? super T>> E subscribeWith(E subscriber) {
subscribe(subscriber);
return subscriber;
}
//最终的执行逻辑：
@Override
@SuppressWarnings("unchecked")
public final void subscribe(Subscriber<? super T> actual) {
CorePublisher publisher = Operators.onLastAssembly(this);
CoreSubscriber subscriber = Operators.toCoreSubscriber(actual);
try {
if (publisher instanceof OptimizableOperator) {
OptimizableOperator operator = (OptimizableOperator) publisher;
while (true) {
subscriber = operator.subscribeOrReturn(subscriber);
if (subscriber == null) {
return;
}
OptimizableOperator newSource = operator.nextOptimizableSource();
if (newSource == null) {
publisher = operator.source();
break;
}
operator = newSource;
}
}
//这行代码会真正发onSubscribe
publisher.subscribe(subscriber);
}
catch (Throwable e) {
Operators.reportThrowInSubscribe(subscriber, e);
return;
}
}
看上面最后一个方法执行逻辑是一个循环，从先执行filterPublisher的subscribeOrReturn，然后取其source(为mapPublisher)再执行subscribeOrReturn，这两个方法分别都是创建各自的subscribe对象而已：
//FluxFilterFuseable
@Override
public CoreSubscriber<? super T> subscribeOrReturn(CoreSubscriber<? super T> actual) {
if (actual instanceof ConditionalSubscriber) {
return new FilterFuseableConditionalSubscriber<>((ConditionalSubscriber<? super T>) actual,
predicate);
}
return new FilterFuseableSubscriber<>(actual, predicate);
}
//FluxMapFuseable
@Override
@SuppressWarnings("unchecked")
public CoreSubscriber<? super T> subscribeOrReturn(CoreSubscriber<? super R> actual) {
if (actual instanceof ConditionalSubscriber) {
ConditionalSubscriber<? super R> cs = (ConditionalSubscriber<? super R>) actual;
return new MapFuseableConditionalSubscriber<>(cs, mapper);
}
return new MapFuseableSubscriber<>(actual, mapper);
}
3）onSubscribe阶段
这阶段是在所有subscriber创建结束之后开始执行源FluxArray的subscibe，如下debug图，循环体是创建所有publisher的subscriber，跳出循环体之后执行：

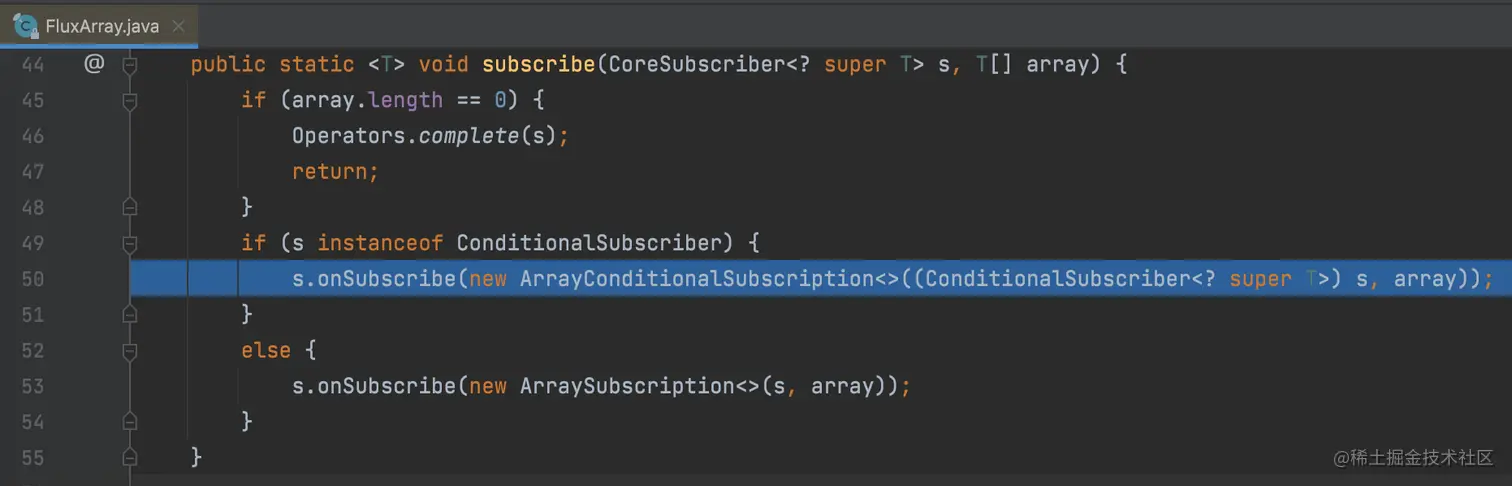

看FluxArray.subscribe触发onSubscribe

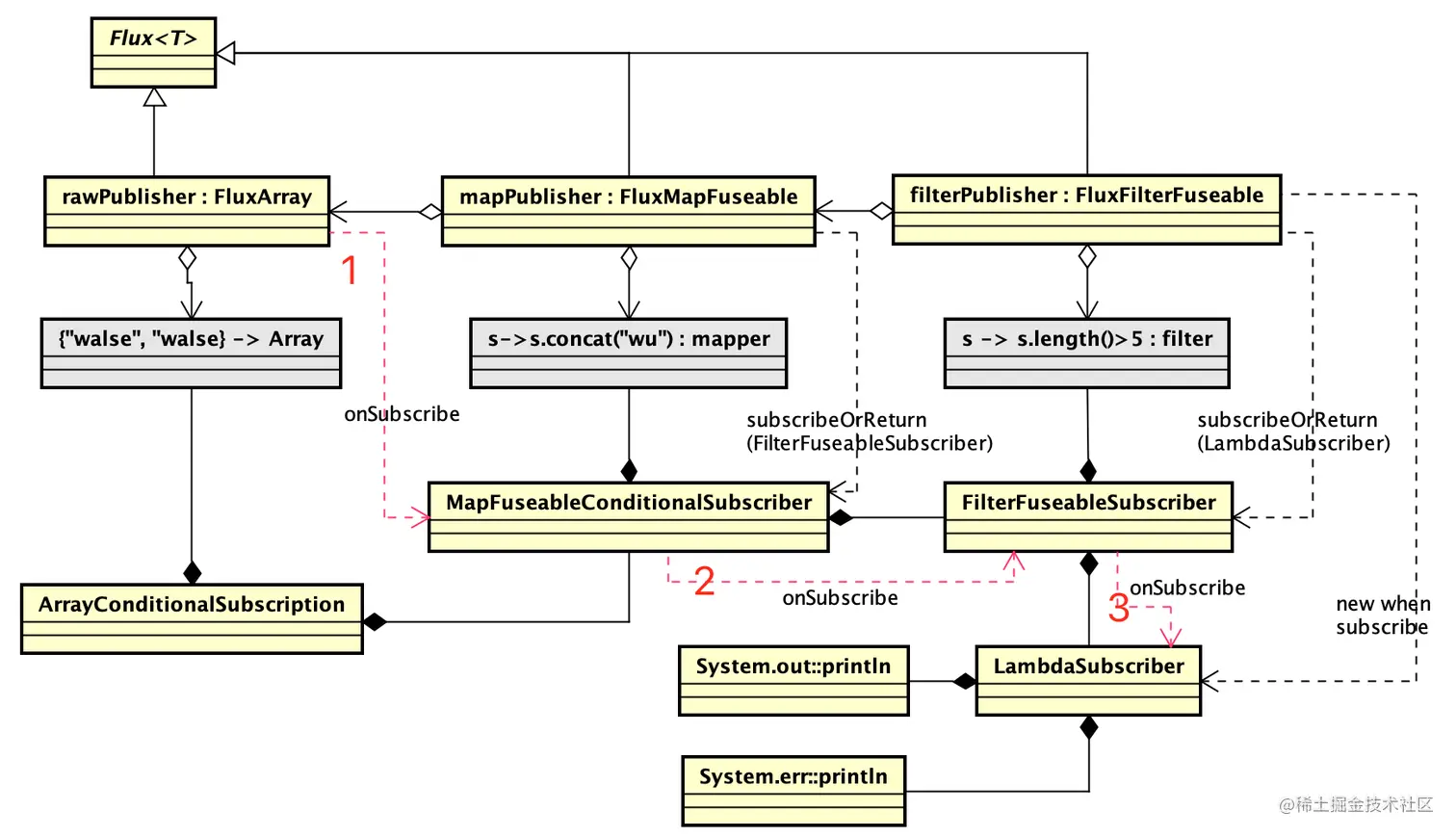

于是依次调用onSubscribe，最后调用到LambdaSubscriber.onSubscribe方法，于是我们的图又得到了丰满，见红色数字顺序：
4）request阶段

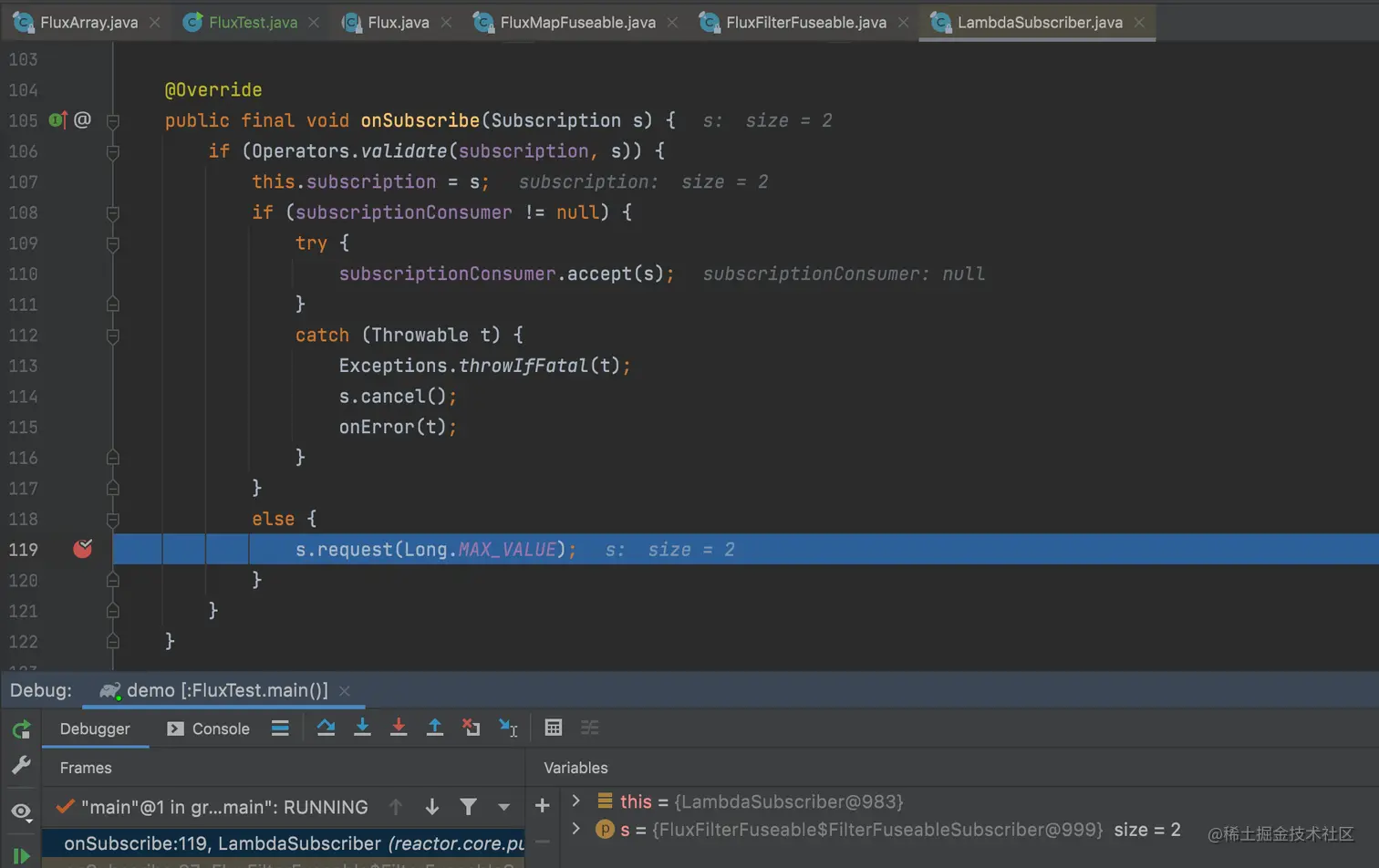

如下图，在LambdaScriber的onSubscribe方法中开始request，其中s是FilterFuseableSubscriber，从debug显示或者上面图中追溯也能发现。
request也是一条链路调用，最后会执行到源FluxArray的request：
@Override
public void request(long n) {
if (Operators.validate(n)) {
if (Operators.addCap(REQUESTED, this, n) == 0) {
if (n == Long.MAX_VALUE) {
fastPath();
}
else {
slowPath(n);
}
}
}
}
5）调用阶段

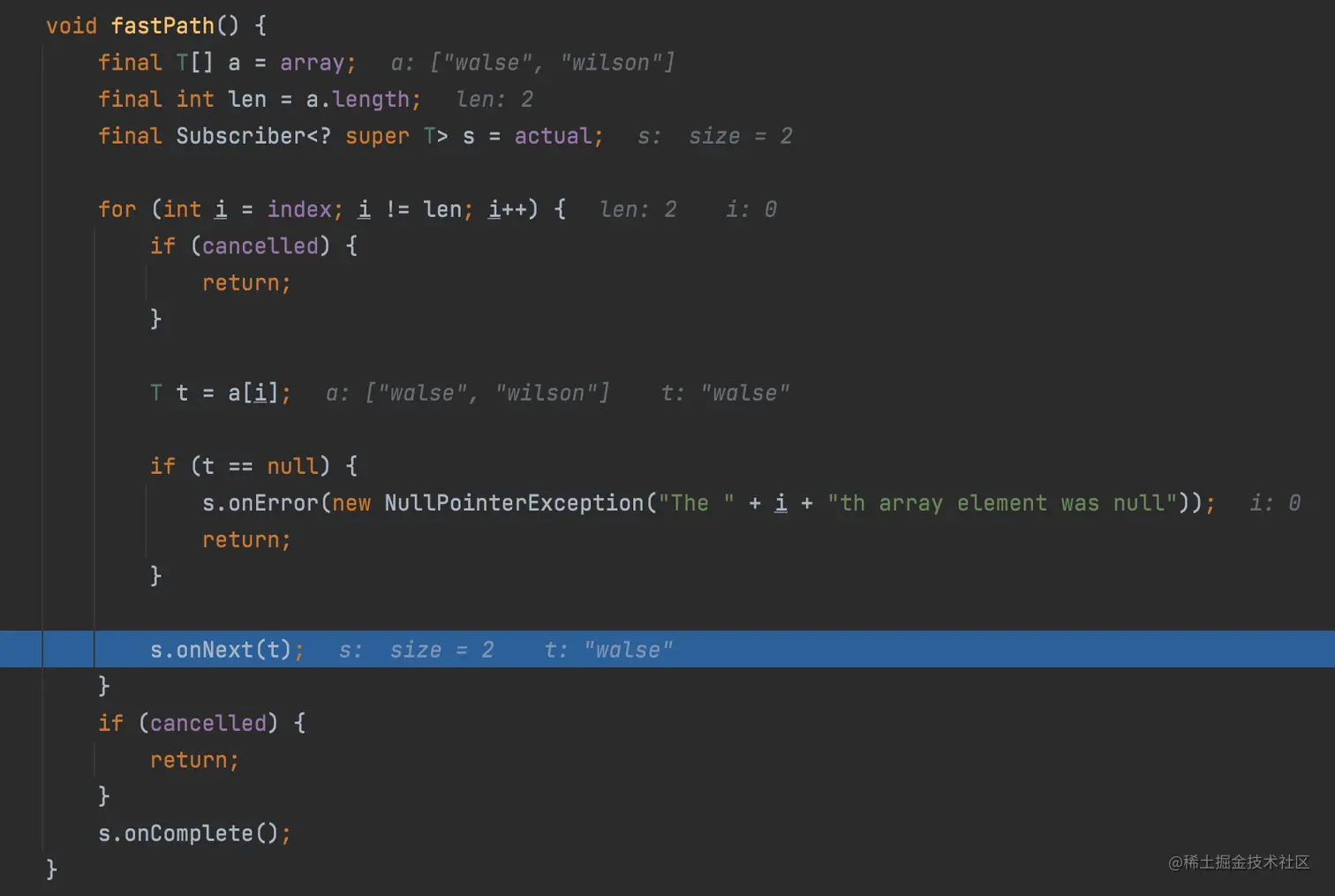

当进入到FluxArray从request进入到fastPath方法，开始了最终的调用链路：
遍历所有元素挨个onNext:

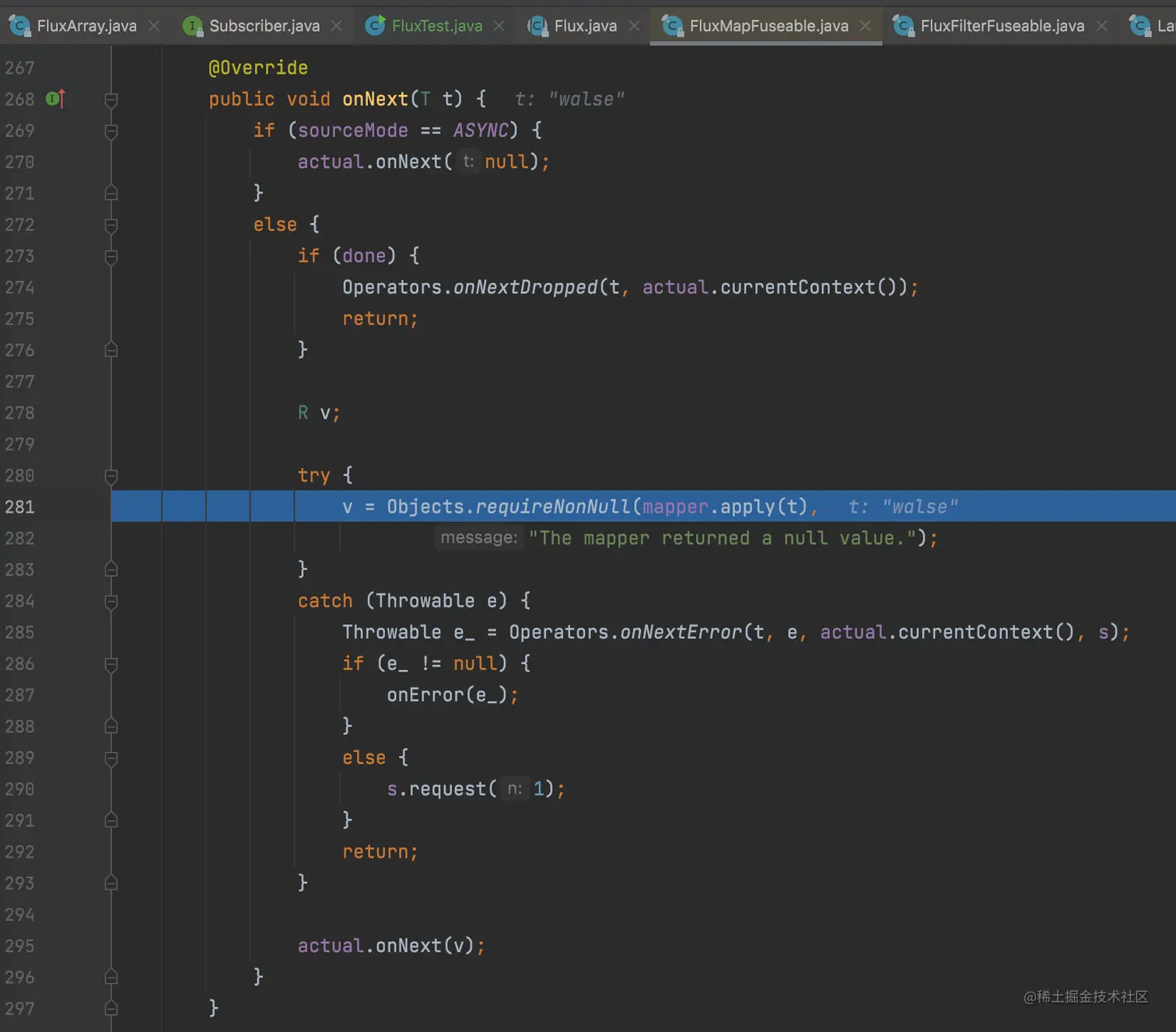

->在FluxMapFuseable的onNext中apply进行映射：

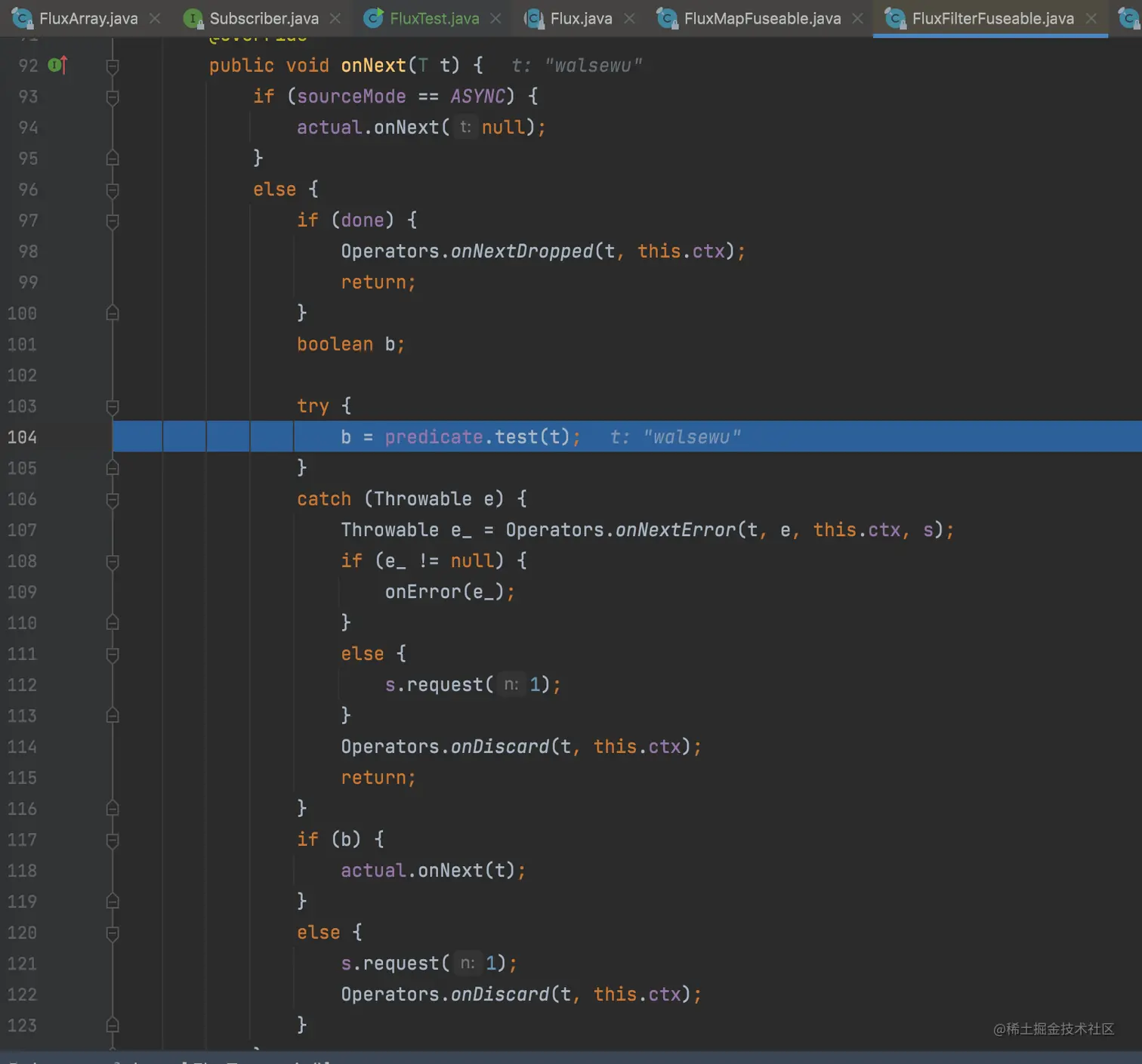

然后在FluxFilterFuseable中onNext执行predicate逻辑：

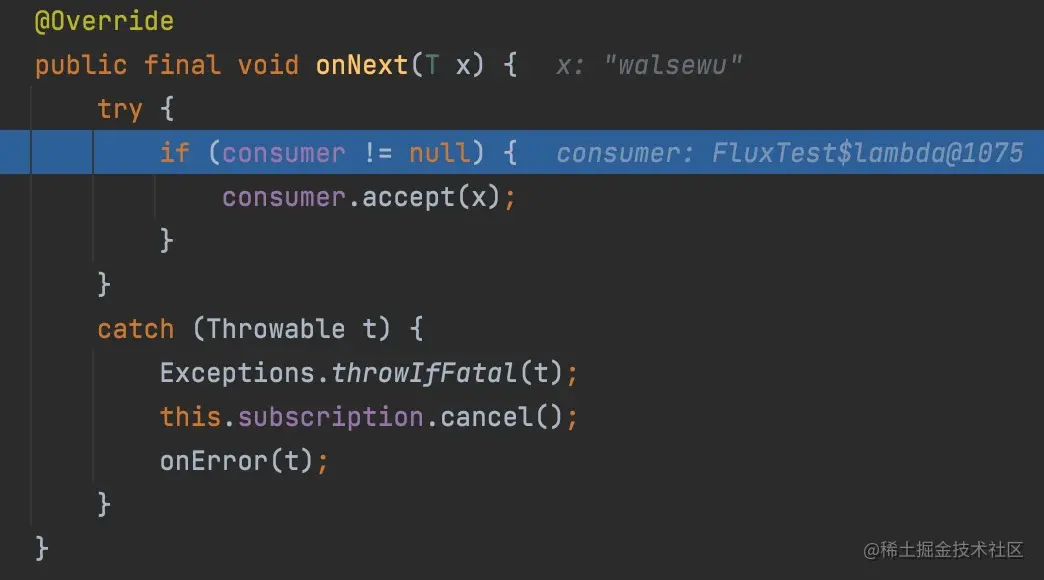

最后(如果上面predicate为true)执行到LambdaSubscriber的onNext进行触发真正订阅的最终执行者进行消费：
到这里，代码很明了了吧，正常逻辑执行consumer，异常逻辑会依次cancel然后onError中执行异常errorConsumer
