  • 本文主要对Swift协议原理的探究

1.协议证明表（PWT）

我们之前在探究方法调度的时候知道方法是存储在vtable里面，其中对于值类型来说是通过静态派发的方式进行方法调度，引用类型则是函数表派发。其中extension都是静态派发，详细可以看之前的文章。那么对于我们协议的方法是否也是存在vtable中呢？

1.1 witness_method

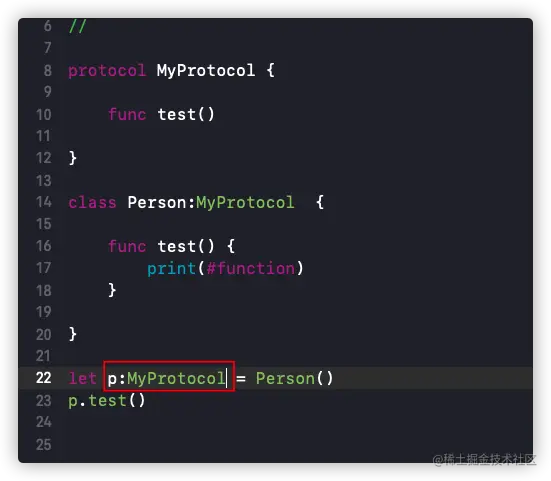

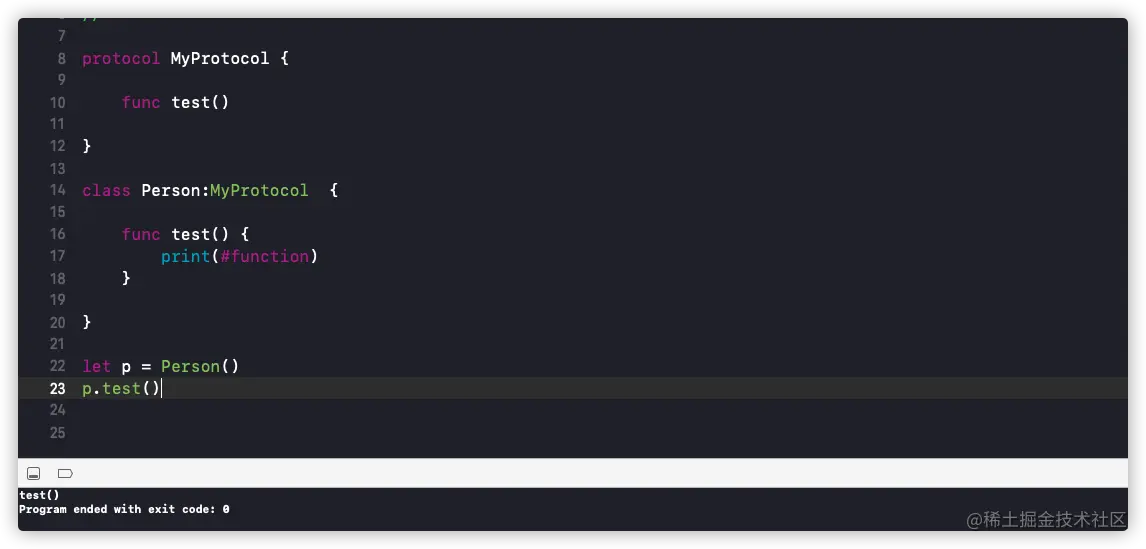

我们定义一个简单的协议，并实现它 image.png

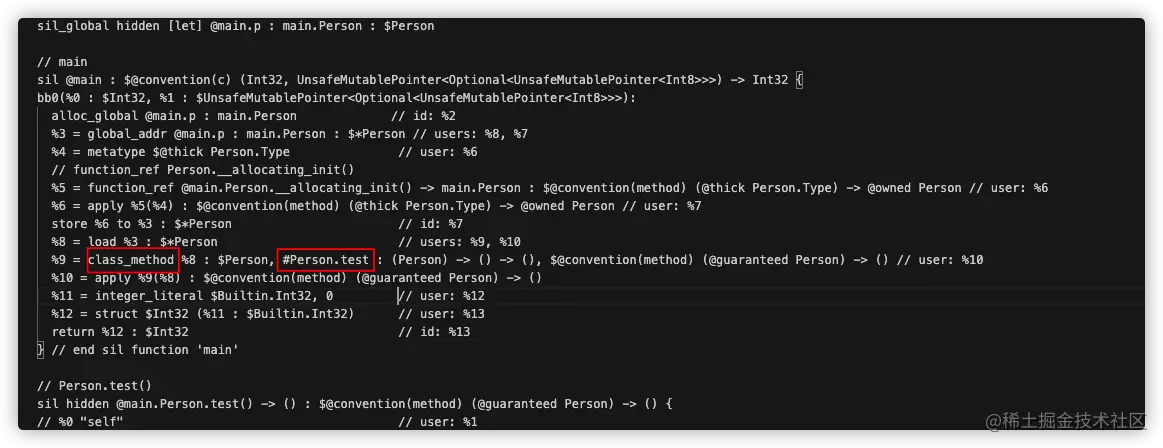

编译成sil文件，在main函数中，test调用的是class_method,它是通过vtable进行调用的。

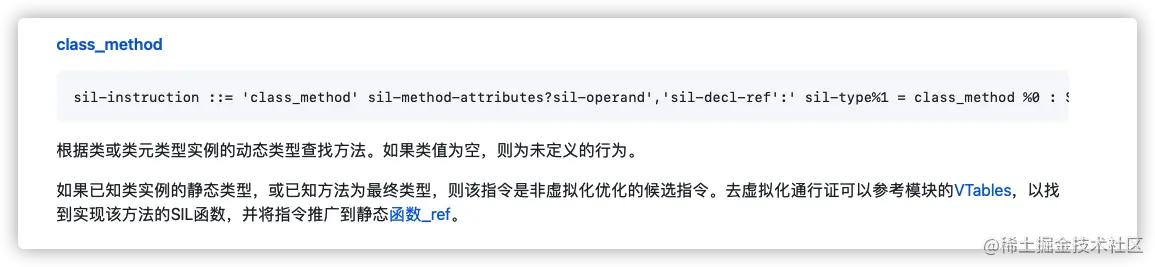

我们可以看下官方的定义SIL参考文档

说明对于class_method是通过vtable进行查找到该方法的实现

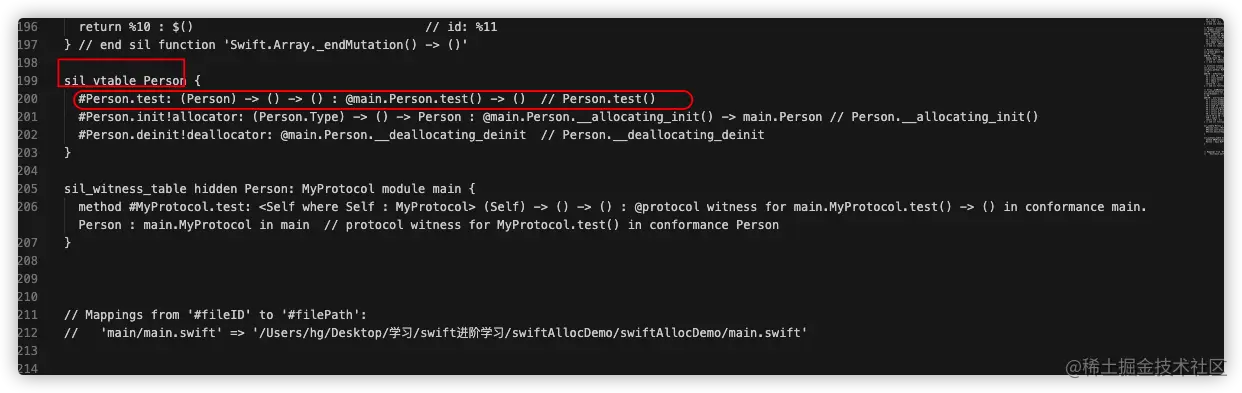

image.png 我们看下sil文件下面，确实在vtable中。


我们可以发现下面的witness_table中存放的是我们协议中的test方法，那么它的作用是什么呢？我们在vtable中已经有了。我们把p的静态类型定义为协议，动态类型还是实际的Person

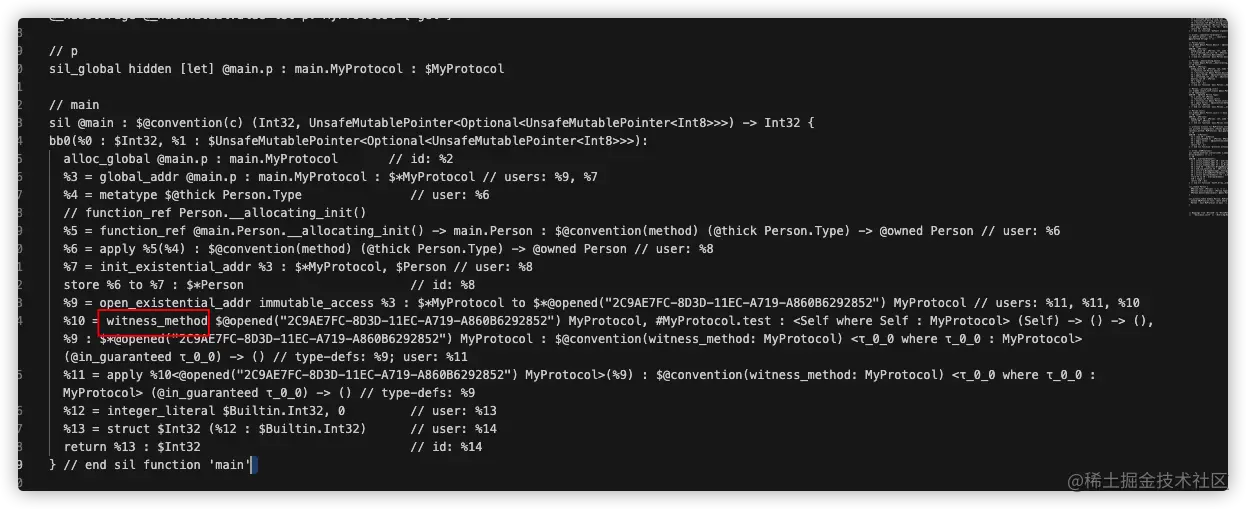

进行编译后发现，在main函数中对于test调用变为了witness_method

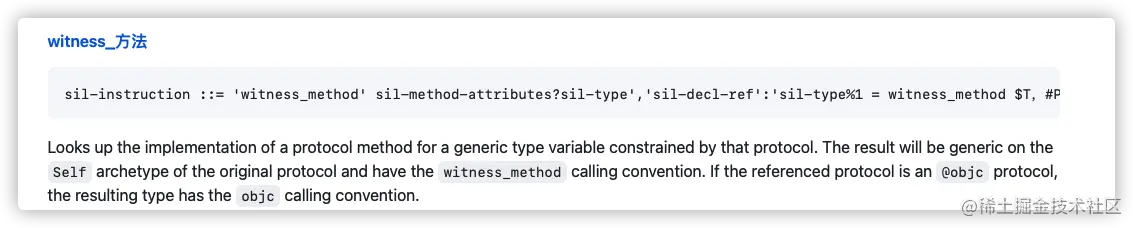

查看witness_method说明


查找受该协议约束的泛型类型变量的协议方法的实现。结果将在原始协议的 Self 原型上是通用的，并具有 witness_method 调用约定。如果引用的协议是 @objc 协议，则结果类型具有 objc 调用约定。

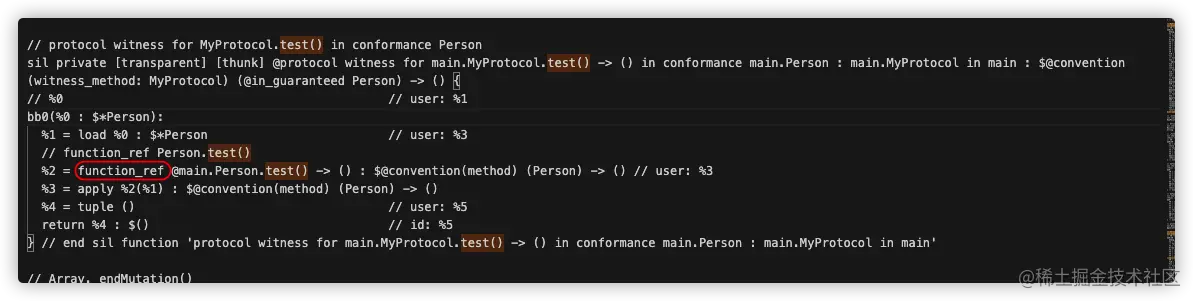

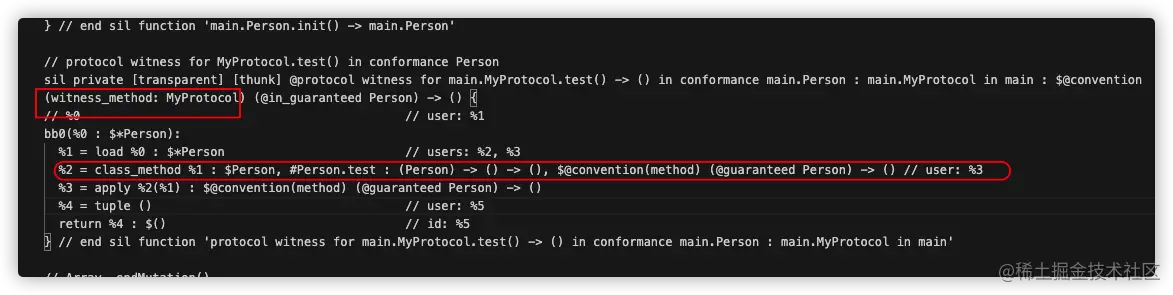

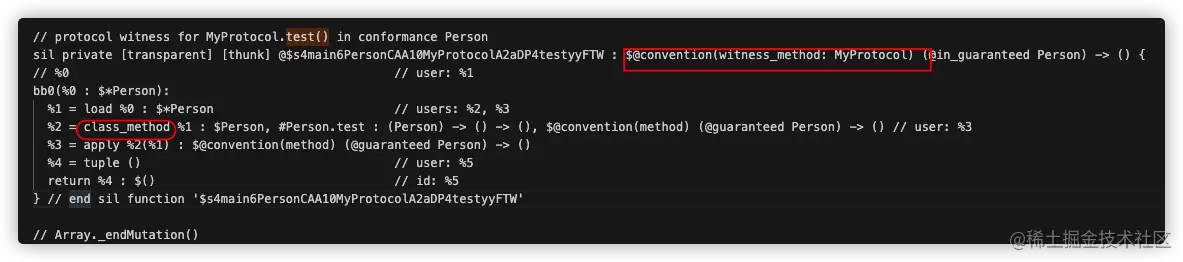

我们继续看下协议中test的实现


最后还是去遵循这个协议的类中vtable查找该方法的实现，进行调用。

  • 小结：
    • 对于实例对象的静态类型是类的话，直接通过class_method调用，通过vtable进行查找到该方法的实现
    • 对于实例对象的静态类型是协议的话，通过witness_method调用，之后还是去遵循这个协议的类中vtable查找该方法的实现，进行调用。

1.2 对于在协议extension中实现

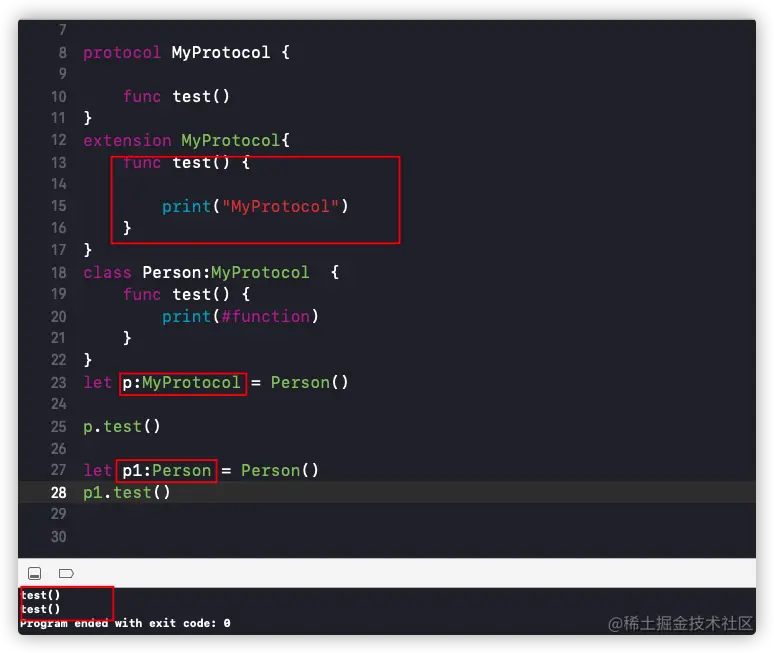

我们在协议的extension中实现方法，之后指定不同的静态类型进行调用


结果还是在类方法中进行调用，我们查看下sil文件

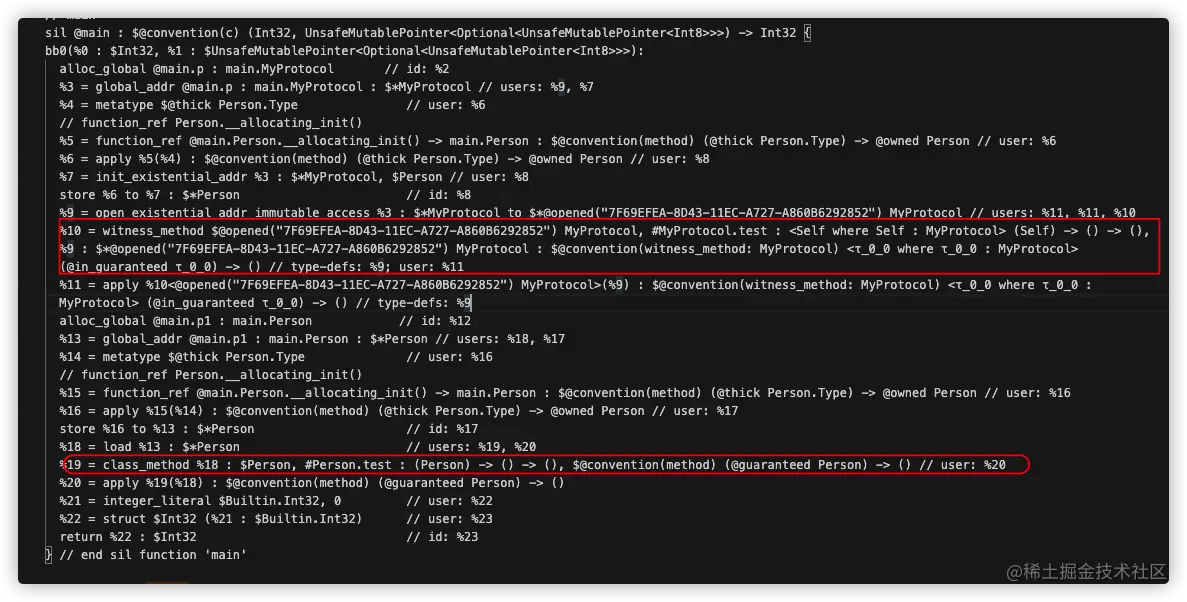

对于静态类型是协议的走的是witness_method，是类的话走的是class_method。对于协议方法witness_method最后还是走的是查找这个类vtable中的实现，和上面分析一样。

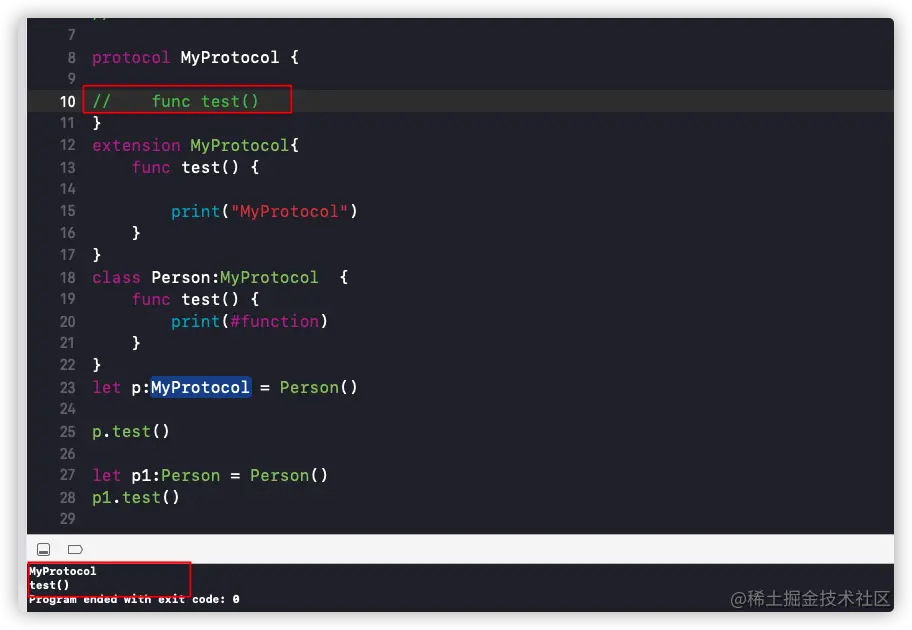

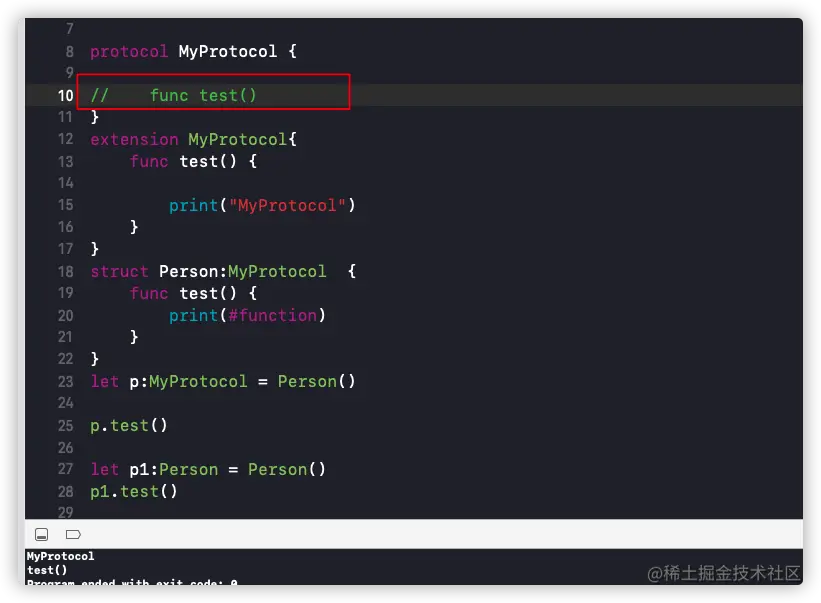

  • 对于协议中没有定义方法的情况

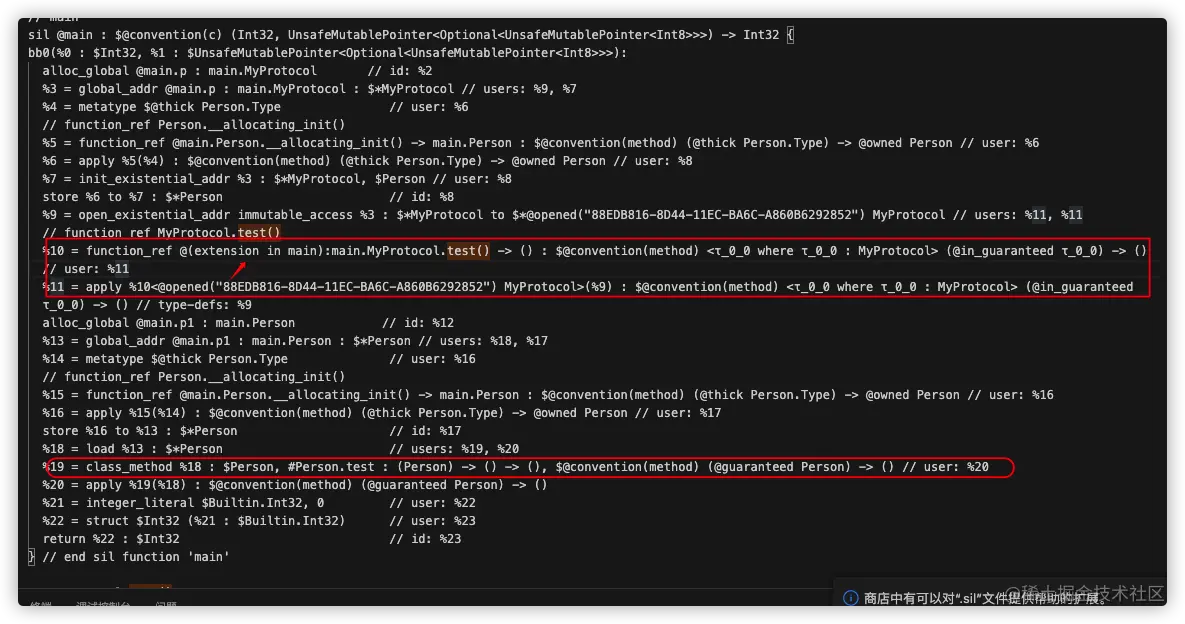

此时打印的结果就是按照各自对应静态类型的实现了，我们查看下sil文件


对于类的方法还是不变，而对于协议的类型则没有了witness_method，直接进行静态调用，因为在extension中的方法在编译的时候已经确定了，不会在查找函数表进行派发了。


sil_witness_table 中也没有我们test方法，说明sil_witness_table中的方法和我们协议中声明的方法相关联。

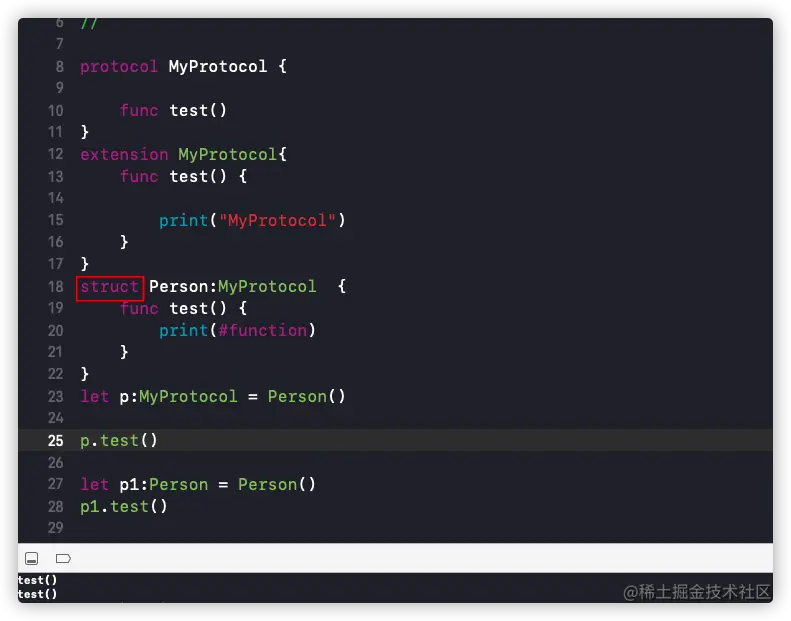

1.3 值类型结构体调用协议方法

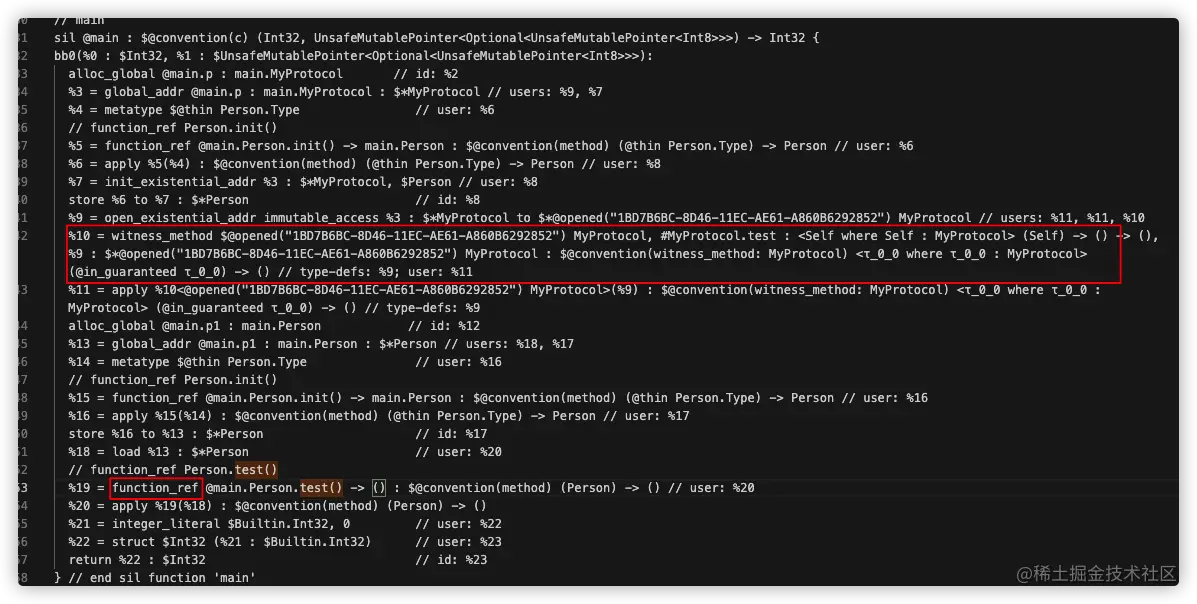

我们编译sil文件，可以发现对于值类型的结构体


实例对象是结构体的话直接静态调用function_ref，而对于静态类似是协议的话则先调用witness_method，我们继续看下协议的实现


也是结构体地址直接进行调用


协议没有定义的话和上面的分析类似。

1.4 witness_table的继承关系

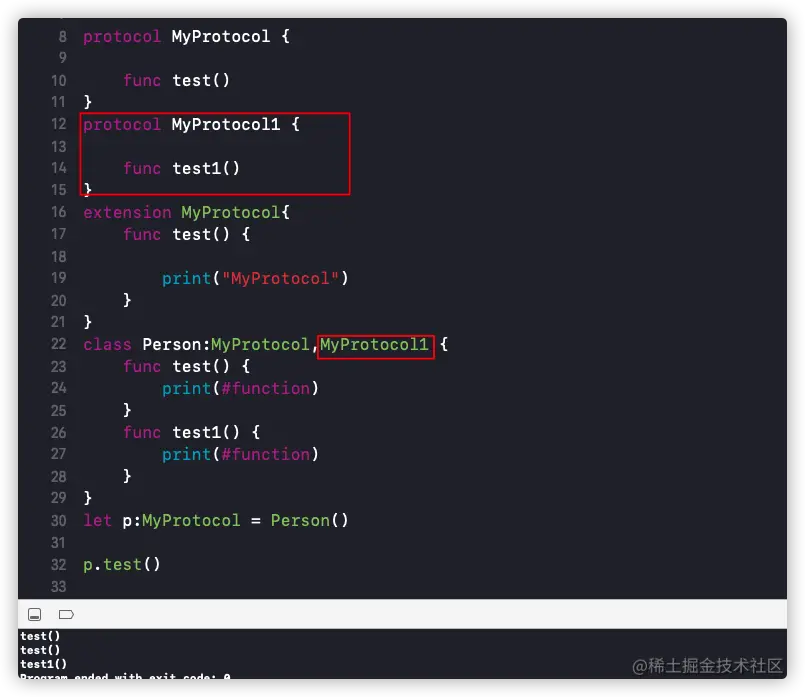

对于我们类继承多个协议会有几个sil_witness_table呢？

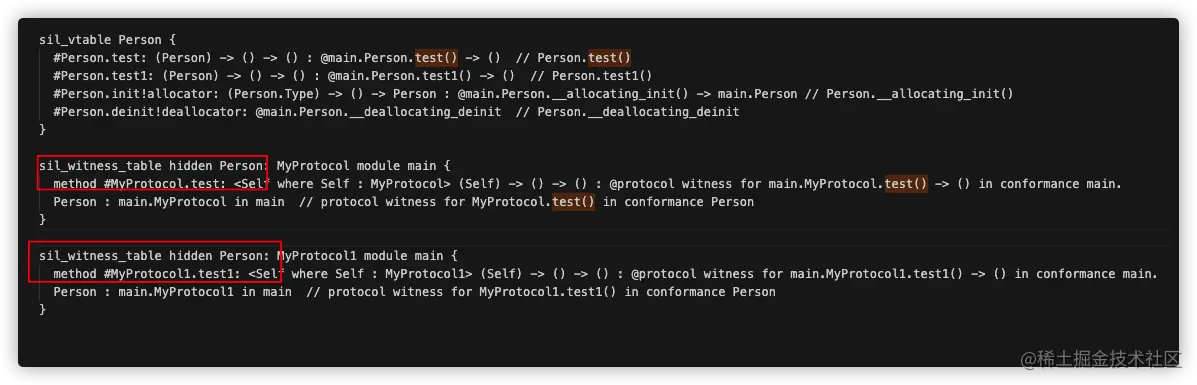

我们编译sil文件进行查看


当一个类继承多个协议的话，就会有多个sil_witness_table

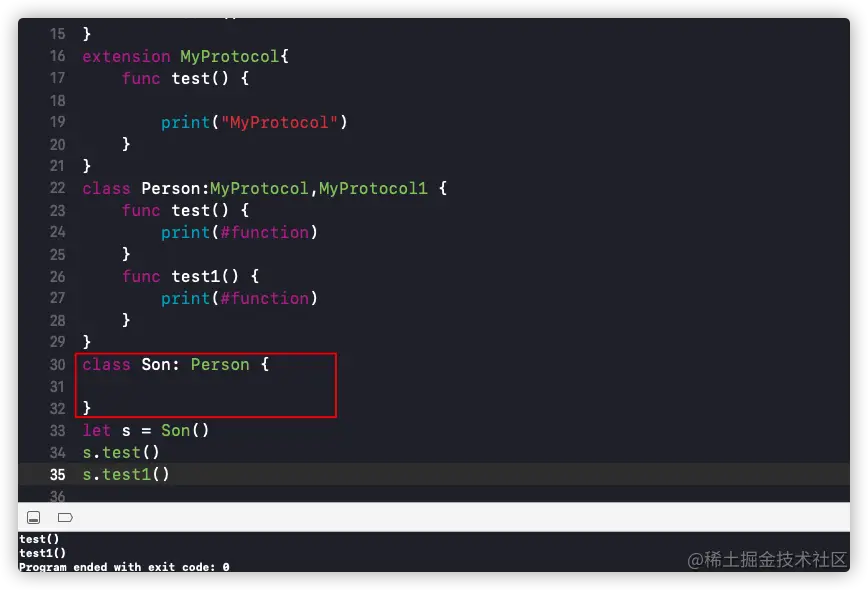

  • 子类继承父类

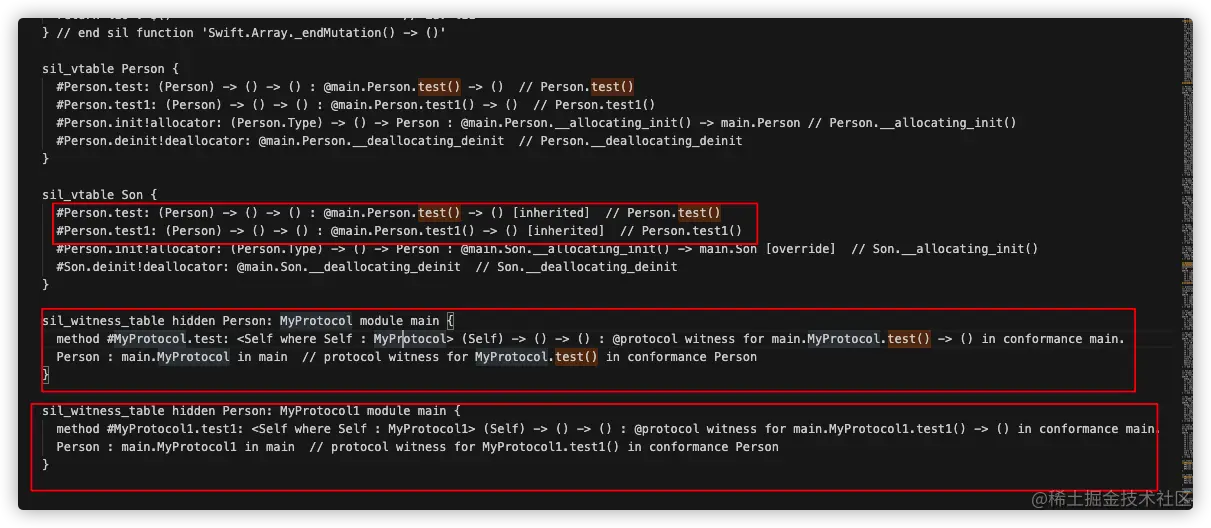

查看sil代码


那么这个类的子类和父类是共用一份 sil_witness_table 的。

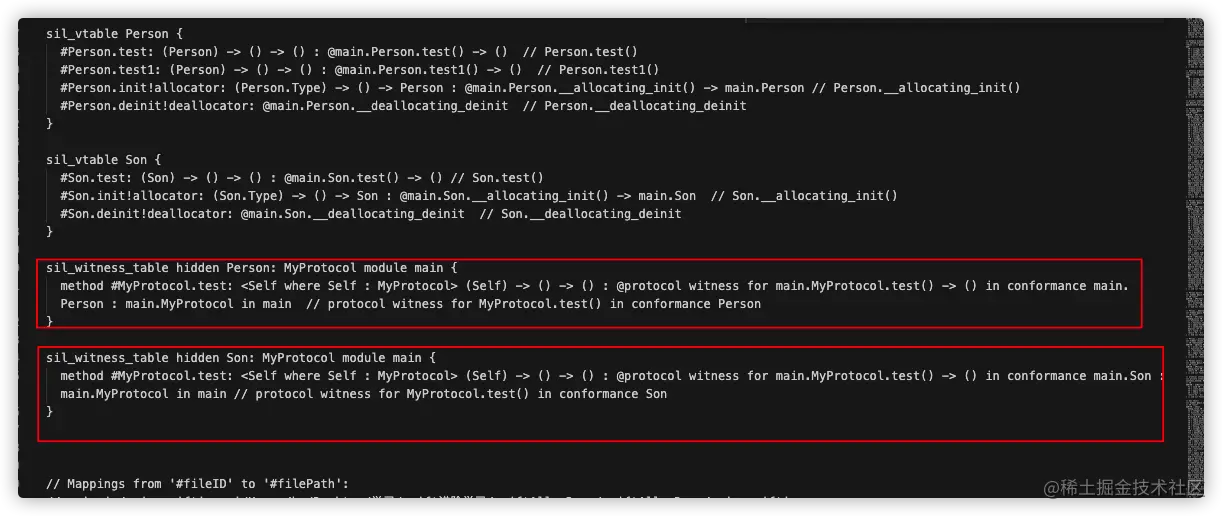

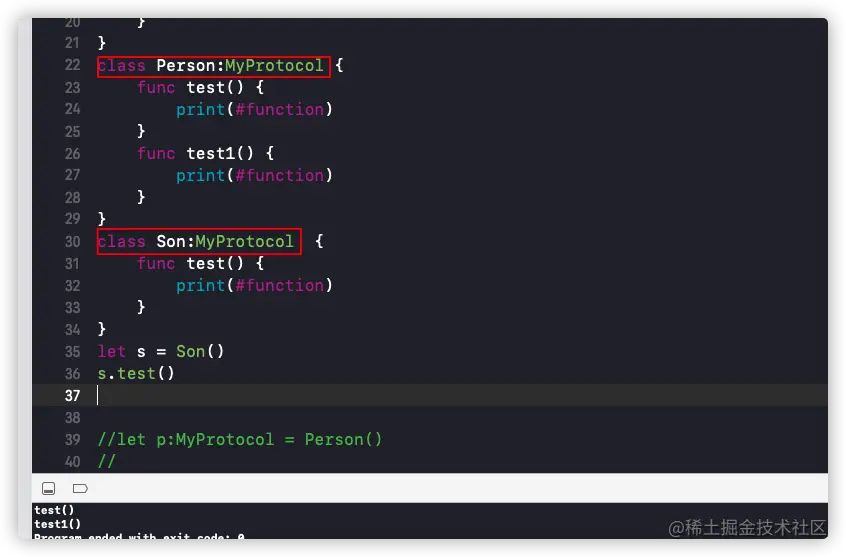

  • 一对多 一个协议被多个类遵循，那么sil_witness_table有几个


查看sil代码


多个sil_witness_table，一个类对应一个。

  • 小结：
    • 一个类遵循多个协议则会生成对应多个sil_witness_table
    • 一个类父类遵循协议，子类和父类共用一个sil_witness_table，子类无法再次遵循同样协议，只能重写父类实现协议的方法。
    • 多个类遵循统一额协议，每个类对应一个sil_witness_table。

2. 协议证明表的组成和内存分布

上面我们知道witness_table用来存储协议中的方法，那么它是由什么组成的呢？

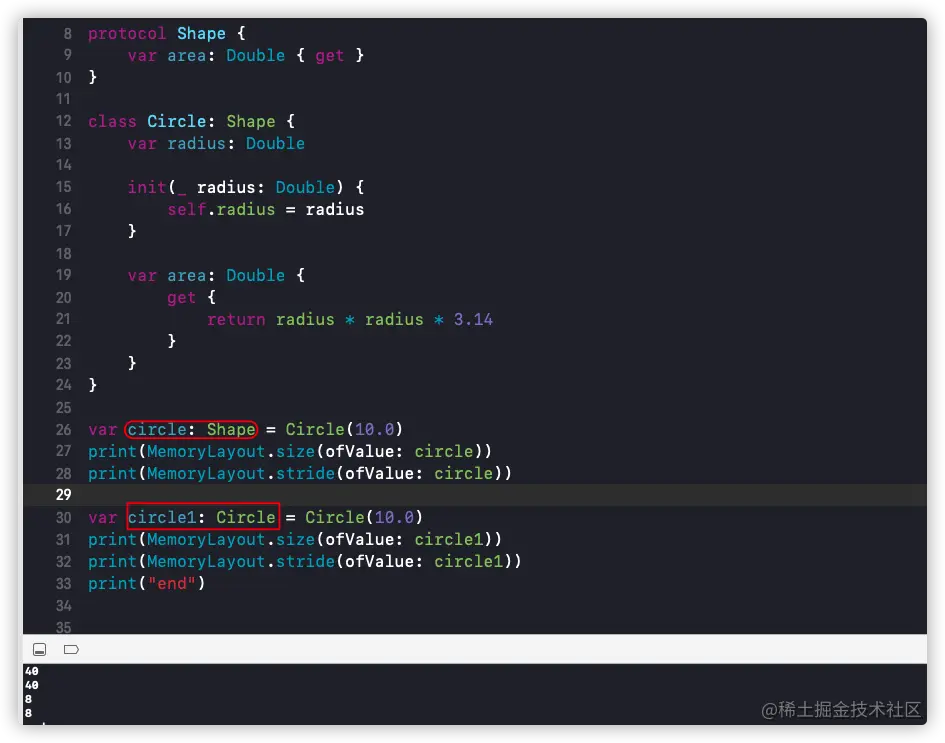

我们定义一个类，只是静态类型不同，最后分配的内存空间也不同，按理说都是引用类型，都应该是8字节，但是协议类型的话是40字节。

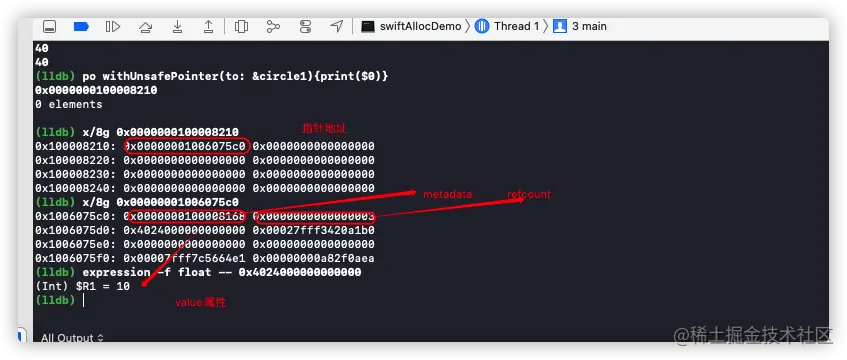

打印circle1的地址，指针正常指向内存地址，就是heapObject的结构体，我们打印存储的成员变量值 expression -f float -- 0x4024000000000000 也可以直接p/f 打印。

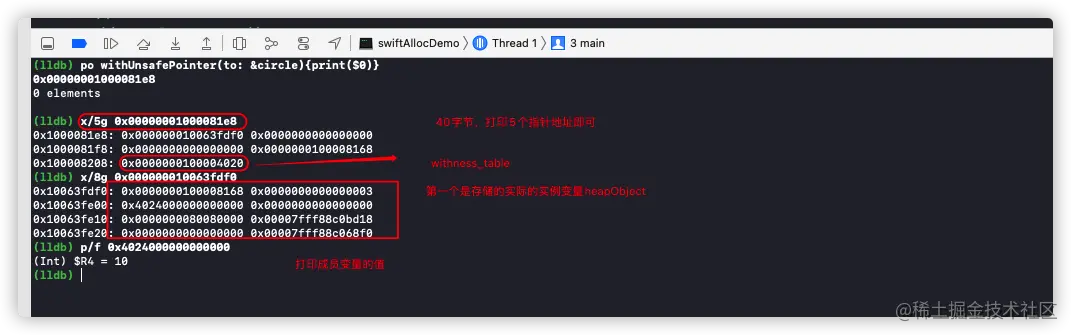

打印circle的地址，它是40字节我们打印5个连续的内存地址即可，我们第一个存储的还是实例对象的内存空间地址，打印内存地址，读取成员变量：10. 倒数第二个则是对象的metadata，可以看到和下面heapObject的第一个内存地址相同，这个就是metadata。最后一个则是我们上面一直说的witness_table地址。我们验证下：


因此我们可以得出一个大致的协议的结构体类型

struct KBProtocolBox {

    var heapObject: UnsafeRawPointer

    var unkown1: UnsafeRawPointer

    var unkown2: UnsafeRawPointer

    var metadata: UnsafeRawPointer

    var witness_table: UnsafeRawPointer

}

2.1 witness_table 的内存结构

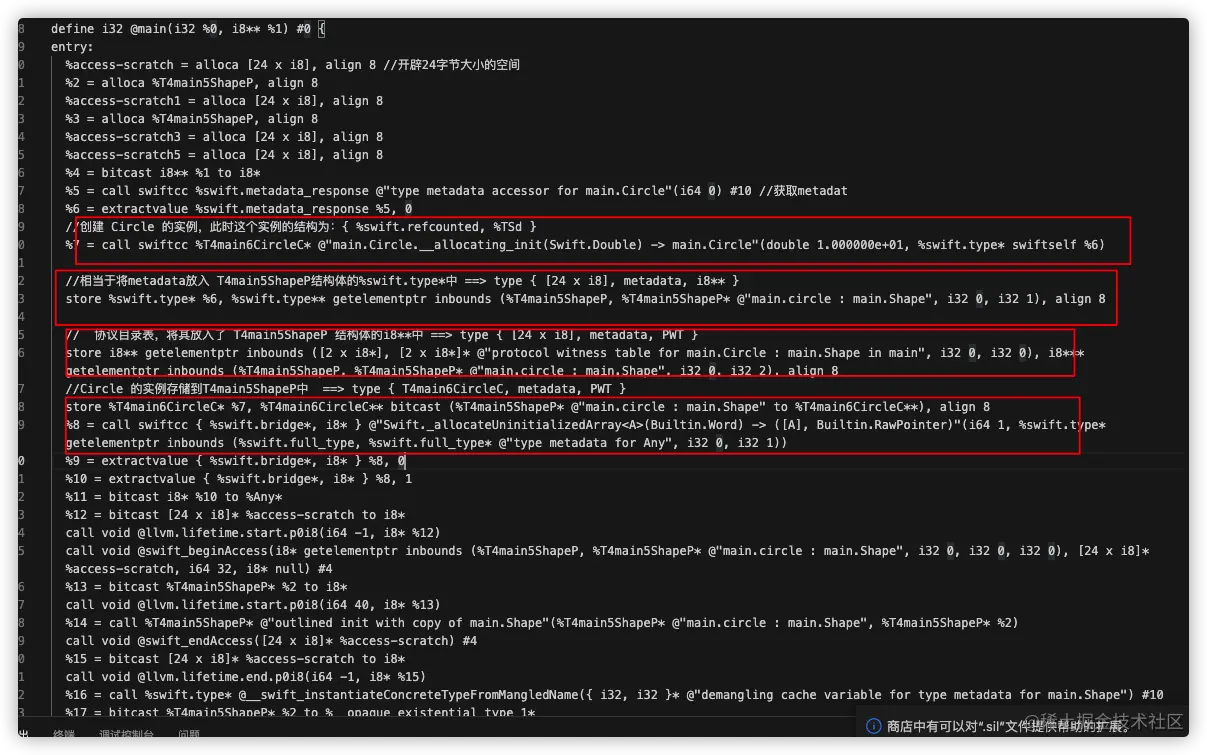

我们编译IR代码，可以看到和我们上面定义协议的结构体类似

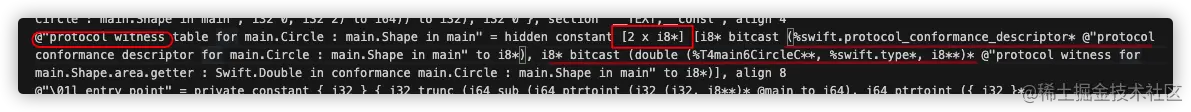

我们还需要知道 witness_table 的内存结构，在 IR 中 witness_table 的结构如下：


可以看到存储了2个指针地址descriptor和witness，我们用结构体定义下

struct TargetWitnessTable{

    var protocol_conformance_descriptor:UnsafeRawPointer

    var witnessMethod: UnsafeRawPointer

}

综合下：

struct KBProtocolBox {


    var heapObject: UnsafeRawPointer

    var unkown1: UnsafeRawPointer

    var unkown2: UnsafeRawPointer

    var metadata: UnsafeRawPointer

    var witness_table: UnsafeMutablePointer<TargetWitnessTable>

}

struct TargetWitnessTable{

    var protocol_conformance_descriptor:UnsafeRawPointer

    var witnessMethod: UnsafeRawPointer


}

2.2 源码分析

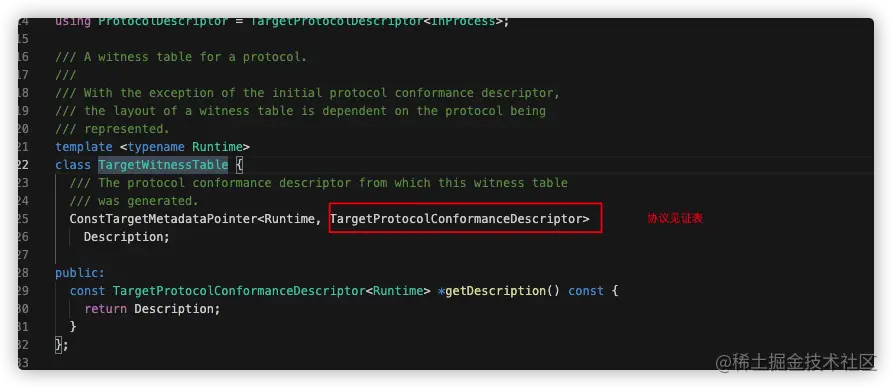

我们全局搜索 TargetWitnessTable，在 Metadata.h 文件中找到 TargetWitnessTable，如图：

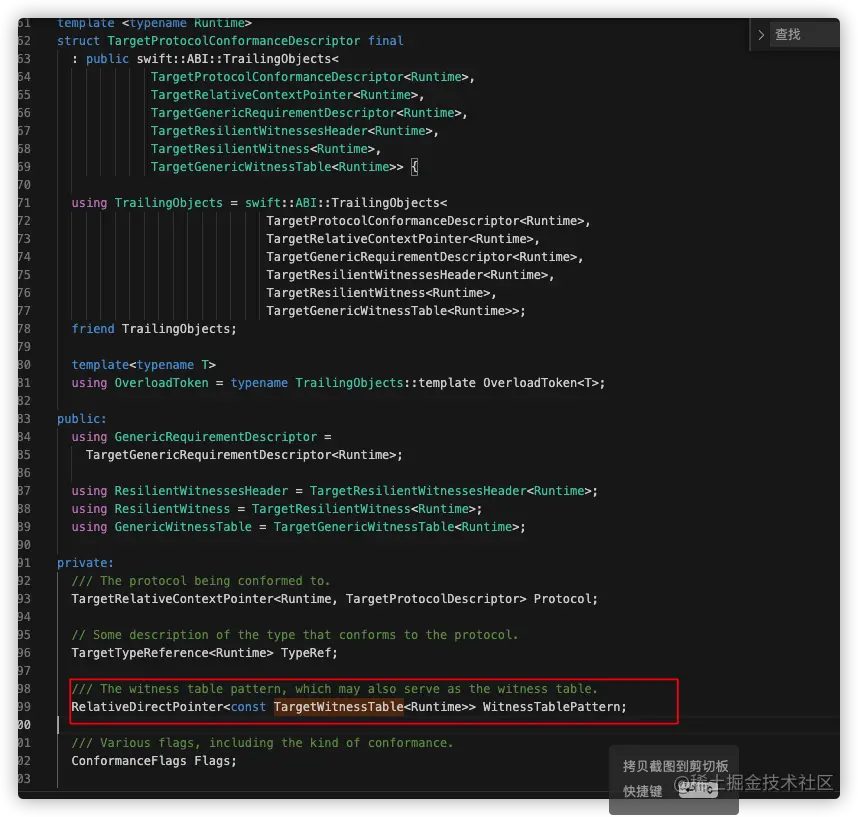

TargetProtocolConformanceDescriptor找到这个结构的定义，发现它有以下成员，如图：


其类型的结构为 TargetProtocolDescriptor，为指针类型。现在需要还原 TargetProtocolDescriptor 的结构，TargetProtocolDescriptor 是继承自 TargetContextDescriptor 。Flags 和Parent两个成员变量，我们再看一下它自身有什么，如图：


因此会有 image.png

最终还原出来的结构

struct KBProtocolBox {


    var heapObject: UnsafeRawPointer

    var unkown1: UnsafeRawPointer

    var unkown2: UnsafeRawPointer

    var metadata: UnsafeRawPointer

    var witness_table: UnsafeMutablePointer<TargetWitnessTable>

}

struct TargetWitnessTable{//协议见证表



    var protocol_conformance_descriptor: UnsafeMutablePointer<TargetProtocolConformanceDescriptor>

    var witnessMethod: UnsafeRawPointer

}


struct TargetProtocolConformanceDescriptor{

    var protocolDesc: TargetRelativeDirectPointer<TargetProtocolDescriptor>

    var typeRef: UnsafeRawPointer

    var WitnessTablePattern: UnsafeRawPointer

    var flags: UInt32

}


struct TargetProtocolDescriptor

{

    var flags: UInt32

    var parent: TargetRelativeDirectPointer<UnsafeRawPointer>

    var Name: TargetRelativeDirectPointer<CChar>

    var NumRequirementsInSignature: UInt32

    var NumRequirements: UInt32

    var AssociatedTypeNames: TargetRelativeDirectPointer<CChar>

}

//通过偏移获取指针指向的值
struct TargetRelativeDirectPointer<Pointee>{

    var offset: Int32

    mutating func getmeasureRelativeOffset() -> UnsafeMutablePointer<Pointee>{

        let offset = self.offset

        return withUnsafePointer(to: &self) { p in

           return UnsafeMutablePointer(mutating: UnsafeRawPointer(p).advanced(by: numericCast(offset)).assumingMemoryBound(to: Pointee.self))

        }

    }

}

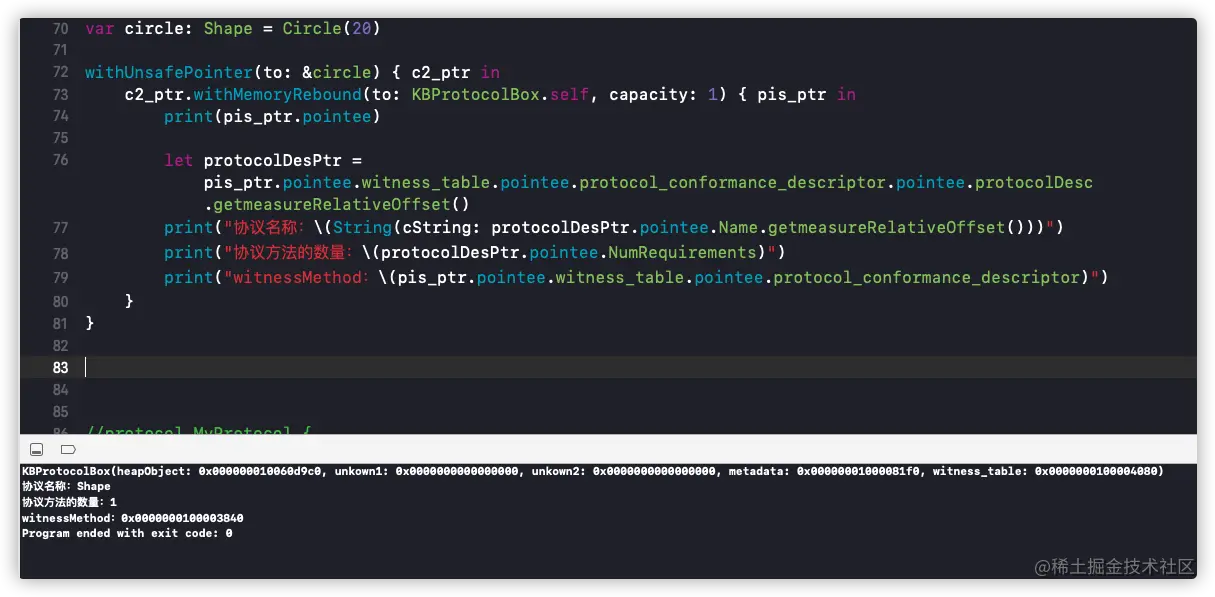

我们验证下

var circle: Shape = Circle(20)

withUnsafePointer(to: &circle) { c2_ptr in

    c2_ptr.withMemoryRebound(to: KBProtocolBox.self, capacity: 1) { pis_ptr in

        print(pis_ptr.pointee)

        let protocolDesPtr = pis_ptr.pointee.witness_table.pointee.protocol_conformance_descriptor.pointee.protocolDesc.getmeasureRelativeOffset()

        print("协议名称：\(String(cString: protocolDesPtr.pointee.Name.getmeasureRelativeOffset()))")

        print("协议方法的数量：\(protocolDesPtr.pointee.NumRequirements)")

        print("witnessMethod：\(pis_ptr.pointee.witness_table.pointee.protocol_conformance_descriptor)")

    }

}

打印结果


2.3 Existential Container内存优化

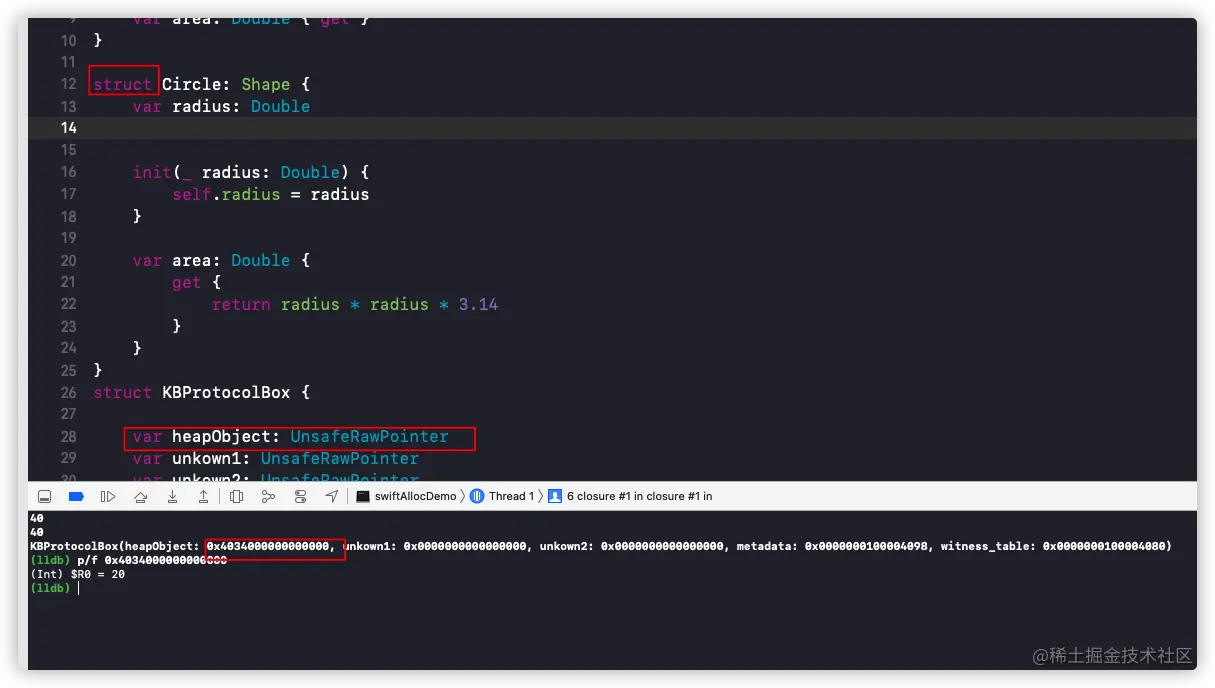

我们把引用类型改为值类型

image.png 此时heapObject存储的就是20的值。

  • 我们添加3个属性值

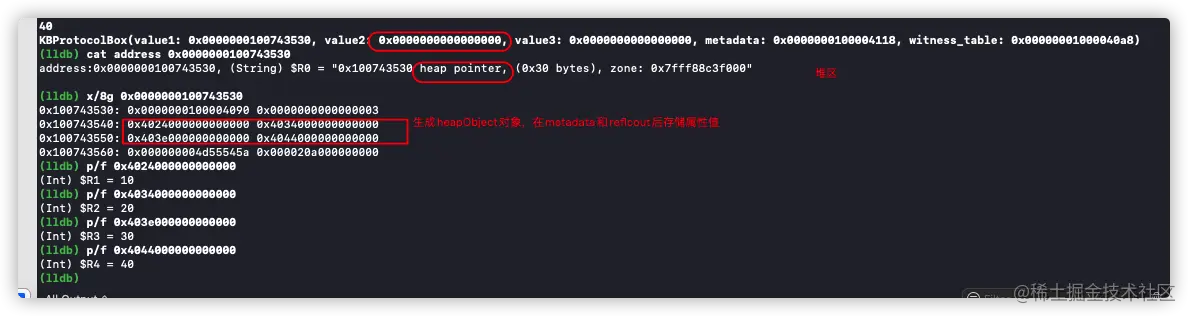

  • 超过3个值的话


此时会在堆区生成一个heapObject对象，存放我们的成员变量。
Existential Container： 它是编译器生成的一种特殊的数据类型，用于管理遵守了相同协议的协议类型，因为这些类型的内存大小不一致，所以通过当前的 Existential Container 统一管理。 小结：

  • 对于小容量的数据，直接存储在 Value Buffer。

  • 对于大容量的数据，通过堆区分配，存储堆空间的地址。

  • 如果这个实例是引用类型，那么第一个 8 字节存储的就是实例在堆空间的地址值。

  • 如果这个实例是值类型，当着 24 个字节可以完全存储值类型的内存（也就是值类型的属性值），那么它就直接存储在这 24 个字节里。如果超出了 24 个字节，会通过堆区分配，然后第一个 8 字节存储堆空间的地址。

3.总结

  1. 一个类遵循多个协议则会生成对应多个sil_witness_table;一个类父类遵循协议，子类和父类共用一个sil_witness_table，子类无法再次遵循同样协议，只能重写父类实现协议的方法;多个类遵循统一额协议，每个类对应一个sil_witness_table。
  2. 通过上面的分析可知，协议的底层是一个40字节大小的结构体，前24字节称为valueBuffer，用来存储值。后16字节则由metadata和witness_table组成。
  3. 对于遵循协议是引用类型的指针 在valueBuffer首地址直接存储的引用类型的heapObjec对象地址。而值类型则分为2种，如果成员变量大小小于等于24字节，则直接存储在valueBuffer中，大于24字节则会开辟新的堆内存空间，首地址存放的为heapObject变量，里面在存储我们值类型的成员变量。
  4. 对于witness_table 相当于一个过渡层，编译的时候在协议见证表中获取方法，但是还是会去遵循协议的类中查找方法。
