微信小程序执行流程梳理

rhythm022
1,223 阅读6分钟

内容涉及：

  • 对于Page的WXML文件的编译和使用
  • 对于Page的JS文件的编译
  • 小程序的Page代码的加载
  • 小程序的Page的实例化和首次渲染
  • 小程序的Page的重新渲染
  • 渲染层和逻辑层的双向通讯
  • web和原生混合渲染
  • uni-app的底层原理

小程序项目目录结构


  • 微信小程序由一个App对象、多个Page对象组成。App对象，代表应用全局入口。Page代表视图，视图之间通过wx.navigateTo(’path’)跳转。一个Page至少由两个文件描述。WXML文件描述渲染，JS文件描述业务逻辑。

  • 换言之，一个Page主要抽象成两部分：渲染逻辑、业务逻辑。可以说，所有Pages的WXML文件构成整个小程序的渲染层，所有Pages的JS文件构成整个小程序的业务逻辑层。现在这两层运行在不同线程上。

对于Page的WXML文件的编译和使用

  • WXML是小程序描述渲染逻辑的标签语言。
  • Exparser是小程序执行渲染逻辑的程序。

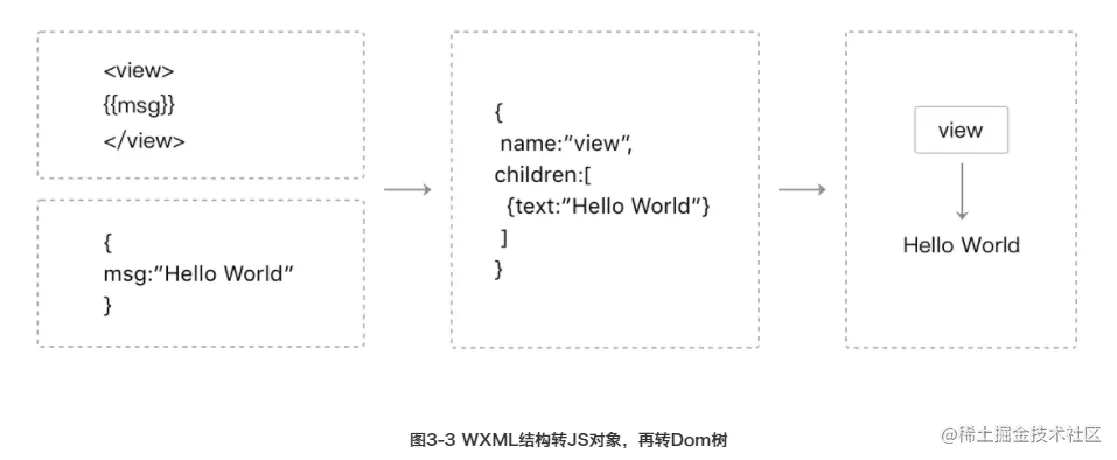

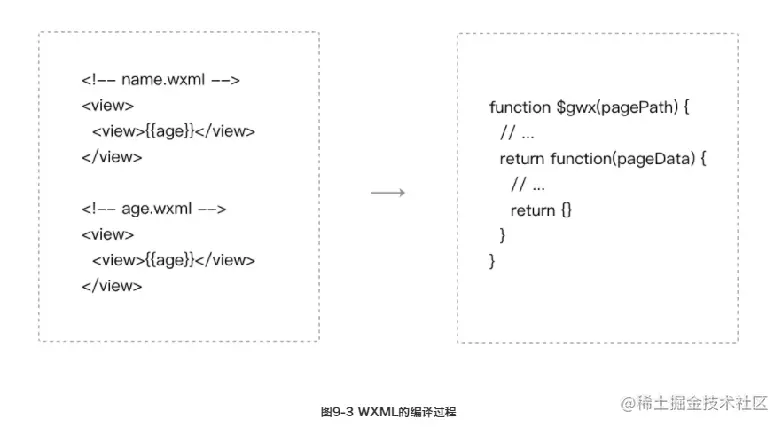

  • Exparser接受WXML输出JS代码，输出的JS代码直接是Page的结构生成函数。这些编译好的函数代码，放在代码包里。到时候，哪个Page要显示，就执行对应的结构生成函数。这些函数执行，得到描述 Page dom结构和样式的 JSON。也就是说，运行时全权负责渲染的，就是这些结构生成函数。


结构生成函数 对应 动态的XML

  • 因为WXML具有动态性，所以不直接把WXML编译成 JSON，而是编译成函数，函数再生成 JSON。这样，就获得了在运行时动态改变JSON结构的能力。


对于Page的JS文件的编译

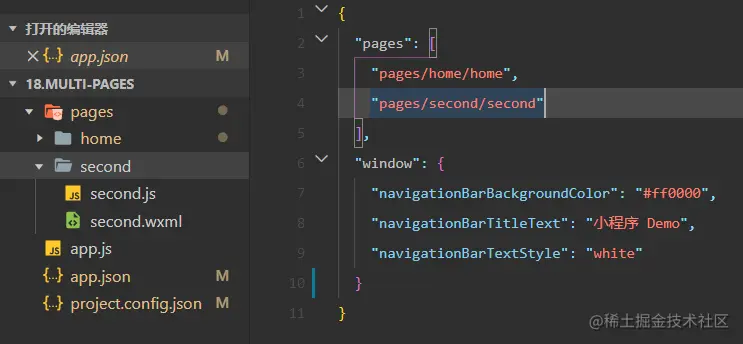

  • 所有Page的JS文件，会打包进一个JS文件。小程序的入口文件是app.js。当app.js打包完，小程序会按照在全局配置app.json中定义的pages列表项，逐一打包Page的JS文件，最终合成一个app-service.js，放进代码包。


小程序的Page代码的加载

  • 第一次点开小程序的时候，作为宿主的微信客户端线程开始下载代码包(Page的业务逻辑app-service.js + Page的结构生成函数)。
  • 与此同时开启两个js线程，一个带dom一个不带dom。带dom的叫webview，不带dom的叫jscore。代码下载下来后，交给他们执行。
  • 不带dom的线程注入app-service.js，带dom的线程注入结构生成函数。

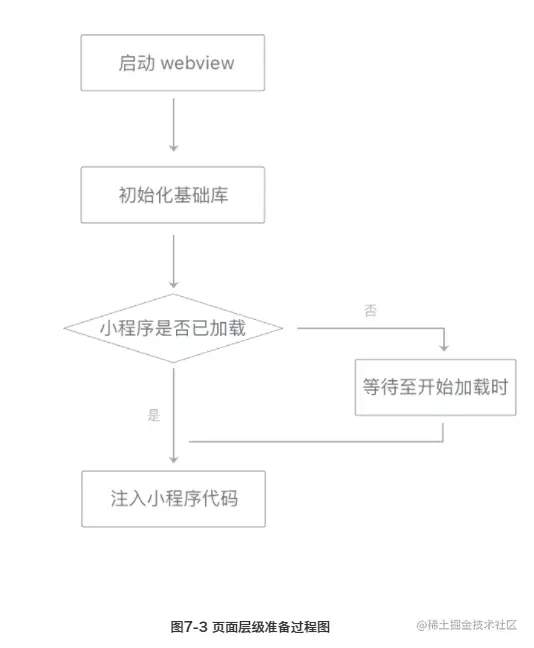

  • 总而言之，在这个初始化阶段，加载基础库(Exparser等)后，jscore注入app-service.js、webview注入结构生成函数，为Page的实例化和渲染做好准备。


小程序的Page的实例化和首次渲染

  • 小程序启动时会选取首页Page做实例化和渲染，其他Page的实例化和渲染，是在以后每次调用wx.navigateTo("path")时发生的。
  • 调用wx.navigateTo时，新开一个webview线程，注入结构生成函数来加载，然后等待jscore线程的发号令。

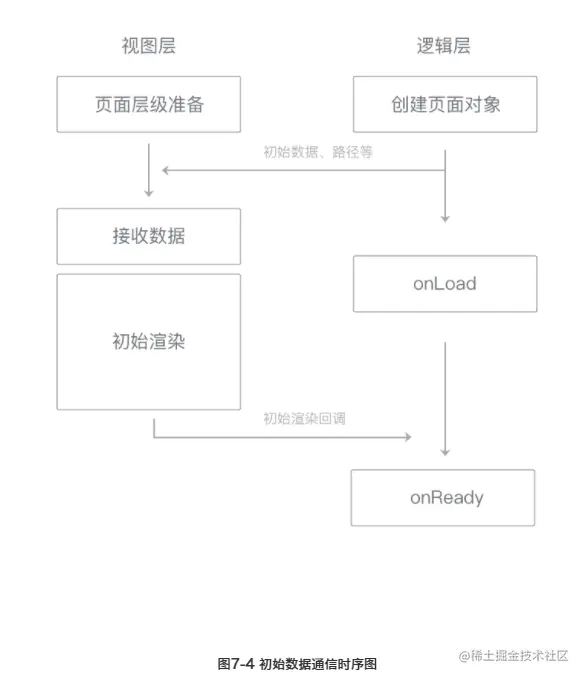

  • 与此同时在另一边，调用wx.navigateTo时，jscore线程要实例化Page(初始化组件函数和页面数据)，实例化后jscore释放信号让webview的Exparser执行结构生成函数


  • 当运行时用户跳转执行wx.navigateTo("path")时，path的结构生成函数注入新开的webview线程，执行它生成页面结构(虚拟dom)，虚拟dom是普通JSON。虚拟dom交给Exparser的web渲染器使用dom进行渲染。


小程序的Page的重新渲染

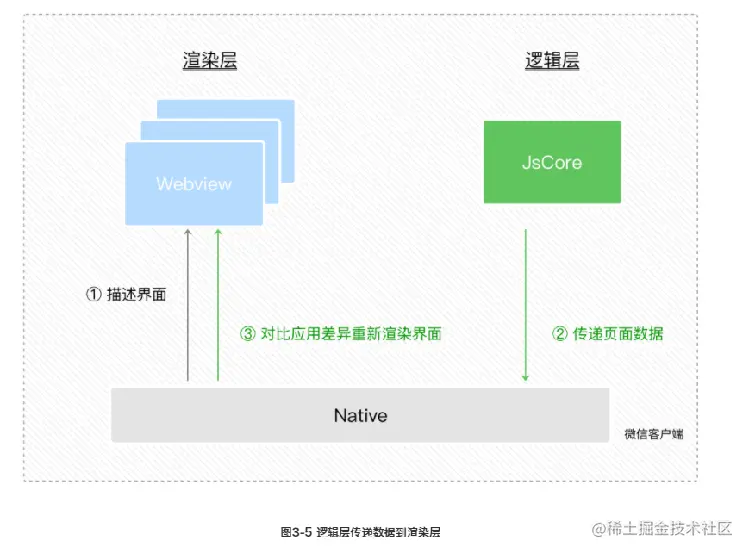

  • 以后Page实例中的数据变化了，需要重渲染，jscore线程再次请求webview线程执行结构生成函数。

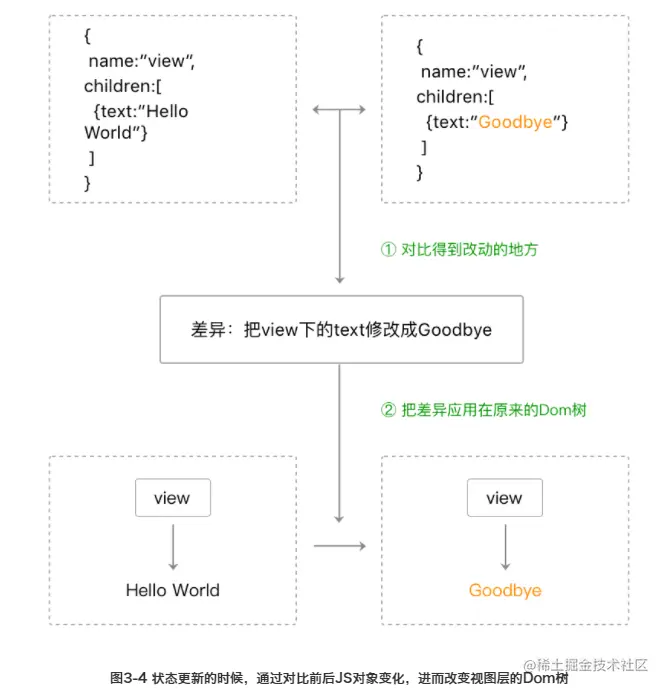

  • 结构生成函数输出虚拟dom(JSON)，虚拟dom交给Exparser的web渲染器，渲染器使用diff算法进行DOM渲染。


渲染层和逻辑层的双向通讯

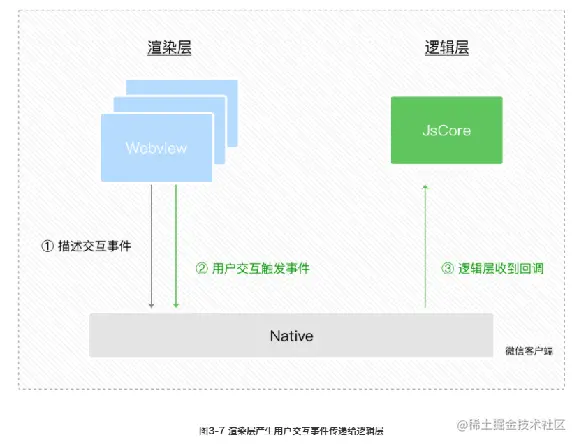

  • 微信小程序中有webview线程在监听dom事件，dom事件触发时，事件最终会传给jscore线程让jscore线程执行事件函数。
  • jscore线程在事件函数中执行完业务逻辑后执行setData，最终会把新data传给webview线程，webview线程中调用结构生成函数、调用渲染器执行渲染。


web和原生混合渲染

  • Exparser是微信小程序使用的组件化框架，职责涵盖处理数据绑定、组件系统、事件系统、通信系统等一系列框架逻辑。在webview中实际调用结构生成函数、执行渲染的就是他。
  • 微信为开发者提供了一些现成可以使用的Exparser组件，大部分是在webview中由DOM实现渲染的，但也有一小部分不由DOM实现渲染而是由原生实现渲染，这类组件称为“原生组件”。
  • 原生组件的实现原理是，由webView渲染一个占位的空白区域，留出位置，再由原生API在相同位置渲染一层图像画面

以下为转载：

使用Vue进行小程序开发:uni-app的实现原理webpack、编译器、运行时

  • webpack 。webpack是前端常用的一个模块打包器，uni-app构建过程中，会将Vue SFC的template、script、style三段式的结构，编译成小程序四段式结构，会得到xml、css、js、json四种文件。
  • 编译器 。uni-app的编译器本质是把Vue 的视图编译成小程序的视图，即把template语法编译成小程序的wxml语法，之后，uni-app(Vue)不会存在视图层，视图层的部分完全交给小程序(Exparser)自身维护。 但是Vue的逻辑层还保留，那Vue跟小程序是怎么交互的呢？这就依赖于uni-app的运行时。
  • 运行时 。uni-app运行时中的代理机制，打通了Vue和小程序。小程序视图层的更新，比如事件点击、触摸等操作，会经过uni-app的事件代理机制，触发 Vue的事件函数执行。而Vue的事件函数造成了数据更新，又会重新经过uni-app运行时，触发小程序的setData，进一步更新小程序的视图层。

Vue和小程序(Exparser)的通讯

Q:小程序视图层事件响应，会触发小程序逻辑层，逻辑层会调用vue相应的事件，触发数据更新。那Vue数据更新之后，又是怎样触发小程序视图层更新的呢？

A: 小程序视图层更新，必须使小程序逻辑层更新。小程序逻辑层更新必须要调用小程序的 setData 函数，而Vue数据更新的时候会触发Vue.prototype._update 方法，所以，只要在 _update 里调用 setData 函数就可以了。所以，uni-app在Vue里新增了这一逻辑。
