🎆工程文件
- 原理图库：也就是把你个个要用到元器件的模型给它绘制出来。
- 原理图：绘制原理图也就是把我们绘制的这些模型给放置到🎆图里面，然后再用导线把它们连接起来以及这些网络编号给弄上。也就是器件和器件上的关系进行连接。
- PCB库：需要让原理图上绘制的这些元件，要映射到我们的实物板上来的话。那么这里就会有这个PCB库。PCB库是和这个原理图和PCB之间的一个桥梁。注意：在PCB库当中的尺寸是一定要和这个模型是相互对上的才行。
- PCB：PCB阶段就是把布局和布线处理完毕就可以了。
- 生产文件：最后就是生产就行了。
🎇文件的创建
- 双击打卡 Altium Designer 。

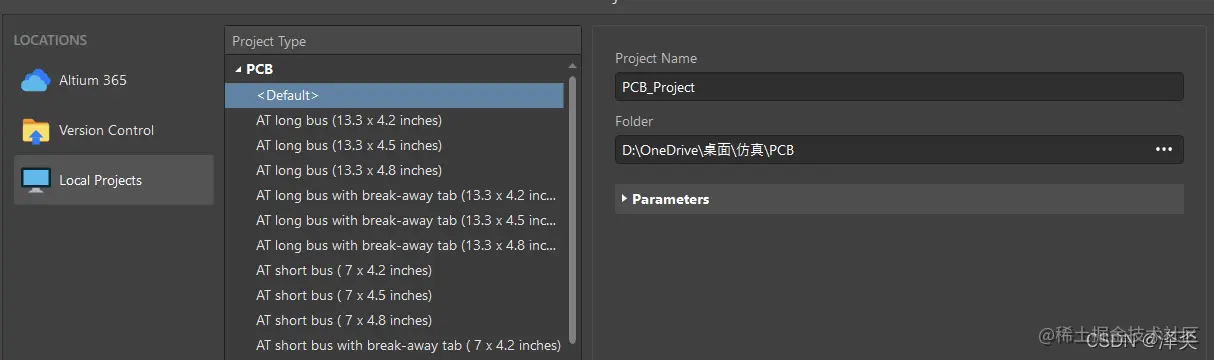

- 点击 文件 -> 新建 -> 项目，其实这个新建工程就是类似于文件夹一样。采取默认选项就可以了，不用选取模型即可。然后就是对默认的这个上面的 project name(工程名)所进行修改，这个看你自己了。Folder就是放置的路径，最后选择好了之后点击即可。

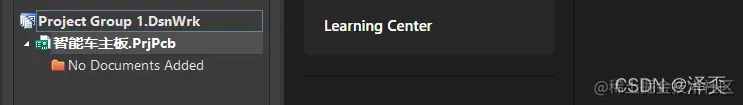

- 新建完之后就会显示这个

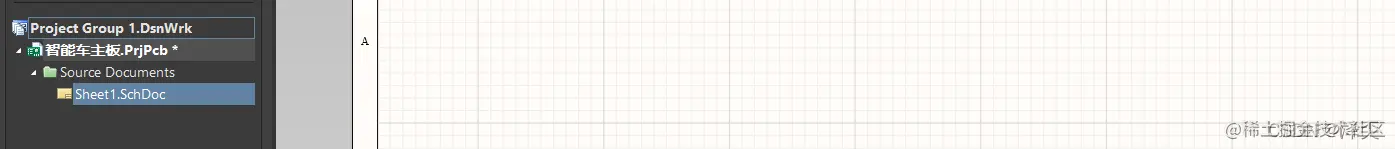

- 然后打开文件->新的->点击原理图，就会呈现出下方的这个样子。
点击 CTRL + s 进行保存文件名以及放置路径和新建项目时候一样即可。
再打开文件->新的->点击库->原理层库即可。
再次 CTRL + s 进行保存文件名以及放置路径和新建项目时候一样即可。
然后再次新建 -> PCB 元件库。
再次 CTRL + s 进行保存文件名以及放置路径和新建项目时候一样即可。
- 最后再新建 -> PCB
再次 CTRL + s 进行保存文件名以及放置路径和新建项目时候一样即可。
以上这个工程就包含了，四个文件。和上面框架图包含的文件细心的小伙伴发现其实是一样的。
注意：新建PCB，就一定要新建工程！这是习惯！必须要养成良好工程意识。
