Redis有5种基本数据结构，分别为：string(字符串)、list(列表)、hash(字典)、set(集合)和zset(有序集合)
本文针对Redis的5种数据结构源码级的分析，包括跳表，压缩表，快速列表，rehash等。
1 string(字符串)
字符串string是Redis最简单的数据结构，在内存中它是以字节数组的形式存在的。Redis的字符串叫"SDS"，也就是simple Dynamic String。它的结构是一个带长度的字节数组。
struct SDS<T> {
T capacity;//数组容量，也就是所分配的数组长度，与内存分配相关
T len;//数组实际长度
byte flags;//特殊标志位，不用理
byte[] content;//数组内容
}
如代码所示，content里面存储了真正的字符串内容，而capacity和len就类型java的ArrayList结构
因为字符串是可以修改的字符串，它要支持append操作，如果数组没有冗余空间，那么追加操作必然涉及分配新数组，然后将旧内容复制过来，再append新内容，如果字符串过长，内存的分配和复制开销就会非常大。
上面的SDS结构使用了泛型T。为什么不直接使用int？因为当字符串比较短时，len和capacity可以使用byte和short来表示，Redis为了对内存做到极致的优化，不同的字符串使用了不同的结构体来表示。
embstr&raw
Redis的字符串有两种存储方式，在长度特别短时，使用embstr形式存储，当长度超过44字节时，会使用raw形式存储。
两种类型有什么区别呢？为什么分界线是44字节呢？
首先我们先研究一下Redis对象头结构，所有的Redis对象都有下面这个对象头结构
struct RedisObject{
int4 type; //4bits ----- 对象的类型 如zset、set、hash等
int4 encoding; //4bits ----- 对象编码 如ziplist、intset、skiplist等
int24 lru; //24bits ----- 对象的热度
int32 refcount; //4bytes ----- 引用计数
void *ptr; //8bytes,64-bit system ----- 对象的body
}robj;
可以算出任何一个redis的对象头都需要占用4bits+4bits+24bits+4bytes+8bytes=16个字节的存储空间。
接着我们看SDS的结构体大小，在字符串比较小的时候，SDS对象头结构的大小是capacity+3.
struct SDS{
int8 capacity; //1byte
int8 len; //1byte
int8 flags; //1byte
byte[] content; //内联数组，长度为capacity
}
意味着分配一个字符串的最小空间占用19字节。

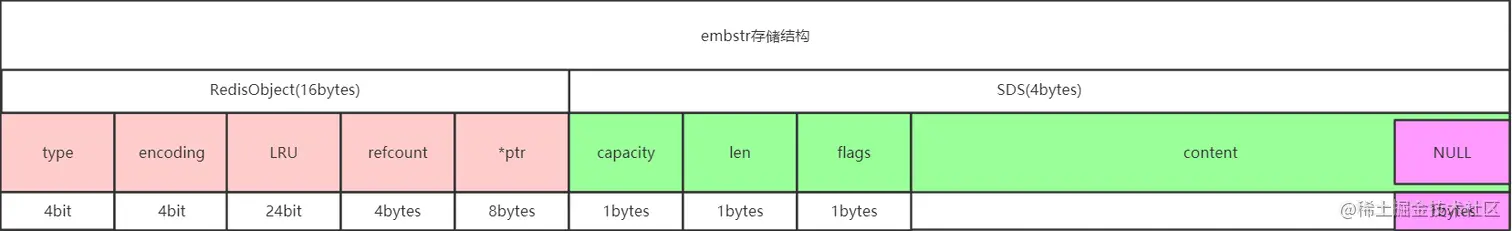

embstr存储形式是这样的一种存储形式，它将RedisObject对象头结构和SDS对象连续存在一起，使用malloc方法一次分配，而raw的存储形式不太一样，它需要使用两次malloc方法，两个对象头在内存地址上一般是不连续的。 而内存分配器jemalloc、tcmalloc等分配内存大小单位都是2/4/8/16/32/64字节，而一个字符串最小的固定长度需要占用19字节+一个字节NULL结尾，所以jemalloc最少会分配32个字节，如果字符串稍微大一点，就分配64字节的空间。而如果字符串总体(固定结构+NULL+数组)大小超过64位，Redis会认为这是一个大字符串，不再使用embstr形式存储，而该使用raw形式。
这也就是为什么是44个字节了，一个字符串加上NULL结尾最少占用20个字节，而Jemalloc最多分配64字节

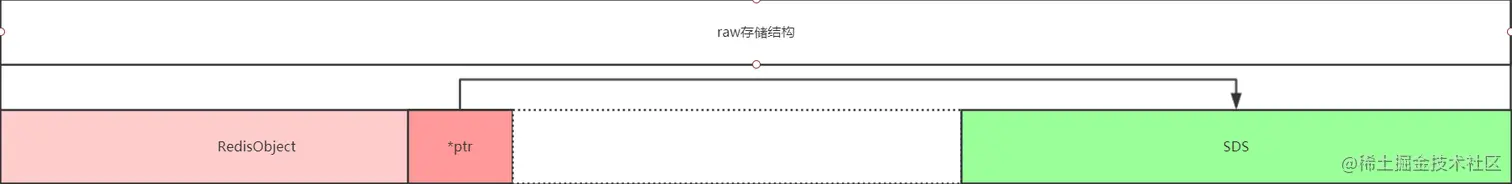

而raw的存储则不是连续的
作用 常见的用户就是缓存用户信息，将用户的信息使用JSON序列化成字符串，取数据的时候反序列化，还有就是能做全局计数器，统计一些信息，不过它的范围是long的最大值和最小值之间，超过这个范围，Redis会报错。
2 list(链表)
Redis的链表相当于java的LinkedList，注意它是链表而不是数组。这意味着list的插入和删除操作非常快，时间复杂度为O(1),但索引定位很慢，时间复杂度为O(n).
Redis早期版本存储list列表数据结构使用的是压缩列表ziplist和普通的双向列表linkedlist，也就是说当元素少的时候用ziplist，当元素多的时候用linkedlist。
//链表的节点
struct listNode<T>{
listNode *prev;
listNode *next;
T value;
}
//链表
struct list{
listNode *head;
listNode *tail;
long length;
}
压缩列表

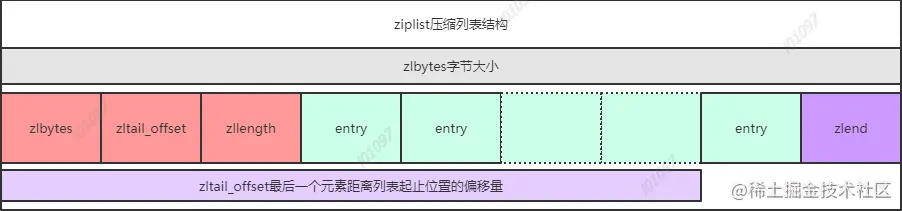

压缩列表是一块连续的内存空间，元素之间紧挨着存储，没有任何冗余空隙。
struct ziplist<T> {
int32 zlbytes; //整个压缩列表占用的字节数
int32 zltail_offset;//最后一个元素距离压缩列表起始位置的偏移量，用于快速定位到最后一个位置的元素
int16 zllength;//元素个数
T[] entries; // 元素内容列表，一次紧凑存储
int8 zlend; //标志压缩列表结束，值恒为 0xFF
}
list是支持双向遍历的，所有才有ztail_offset这个字段，来快速定位到最后一个元素，然后倒着遍历。
entry块随着容纳的元素类型不同，也会有不一样的结构。
struct entry{
int<var> prevlen; // 前一个entry的字节长度
int<var> encoding; //元素类型编码
optional byte[] content; //元素内容
}
当压缩列表倒着遍历时，需要通过prevlen这个字段快速定位下一个元素的位置，当字符串长度小于254时，使用一个字节表示，如果达到或超过254，就用5个字节表示。
增加元素 因为ziplist都是紧凑存储的，没有冗余空间，这意味着插入一个新的元素就需要调用realloc扩展内存。取决于内存分配器算法和当前ziplist内存大小，realloc可能会重新分配新的内存空间，并将之前内容一次性拷贝到新的地址，也可能在原有的地址上进行扩展，这时就不需要进行旧内容的内存拷贝。
如果ziplist占据内存太大，重新分配内存和拷贝内存就会有很大的消耗，所有ziplist不适合存储大型字符串，存储的元素也不宜过多。
级联更新
每个entry都会有一个prevlen字段存储前一个entry的长度，如果内容小于254字节，prevlen就会用一个字节存储，否则就用5字节存储。如果某个entry经过修改，从253变成了254，那么它下一个entry的prevlen字段就需要更新，那么如果下一个entry本来的长度也是250-253，经过修改也变成大于254了，这样后面的entry就需要修改了，以此类推，就是级联更新了。
快速链表
考虑到链表的附加空间太高了，prev和next指针就需要占16字节，另外每个节点的内存都是单独分配的，会加剧内存的碎片化，影响内存管理效率。后来Redis新版对列表的数据结构进行改造，使用quicklist代替ziplist和linkedlist。

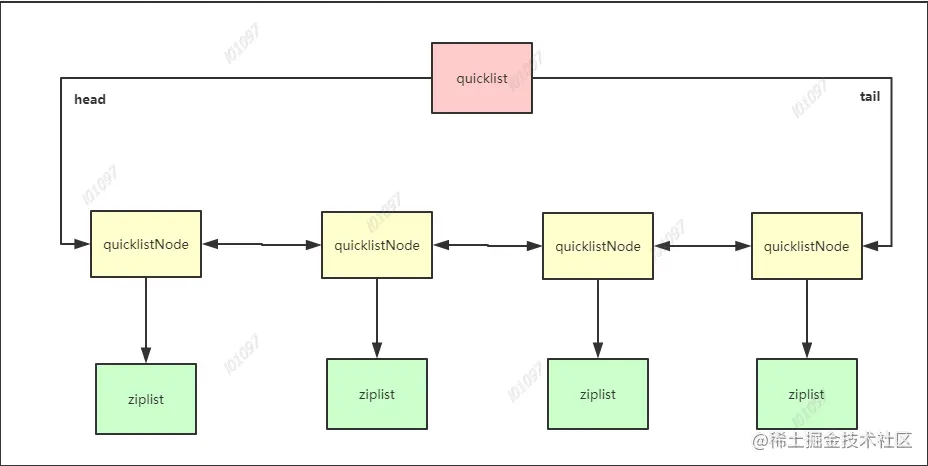

quicklist是ziplist和linkedlist的混合体，它将linkedlist按段切分，每一段用ziplist让存储紧凑，多个ziplist之间使用双向指针串接起来。
struct quicklistNode{
quicklistNode *prev;
quicklistNode *next;
ziplist* zl; //指向压缩列表
int32 size; //ziplist的字节总数
int16 count; //ziplist中的元素数量
int2 encoding; //存储形式，原数组还是LZF压缩存储
}
struct quicklist{
quicklistNode* head;
quicklistNode* tail;
long count; //元素总数
int nodes; //ziplist节点的个数
int compressDepth;//LZF算法压缩深度
...
}
为了进一步节约空间，Redis还会对ziplist进行压缩存储，使用LZF算法压缩，可以选择压缩深度。
每个ziplist存了多少元素？
quicklist内部默认单个ziplist长度为8KB，超过这个字节数，就会另起一个ziplist。ziplist的长度由配置参数list-max-ziplist-size决定。
压缩深度 quicklist默认的压缩深度为0，也就是不压缩，压缩的实际深度由配置参数list-compress-depth决定，为了支持快速的push/pop操作，quicklist的首位两个ziplist不压缩，此时压缩深度为1.如果压缩深度为2，就表示quicklist的收尾第一个ziplist以及首尾第二个ziplist都不压缩。

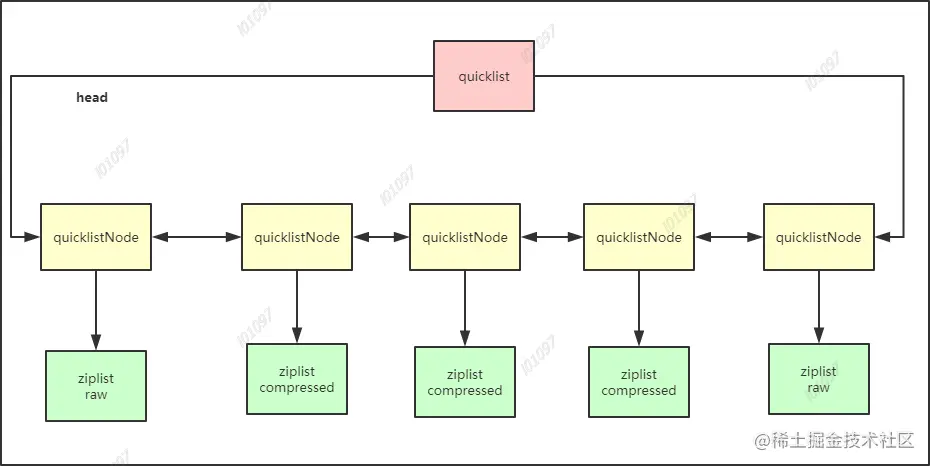

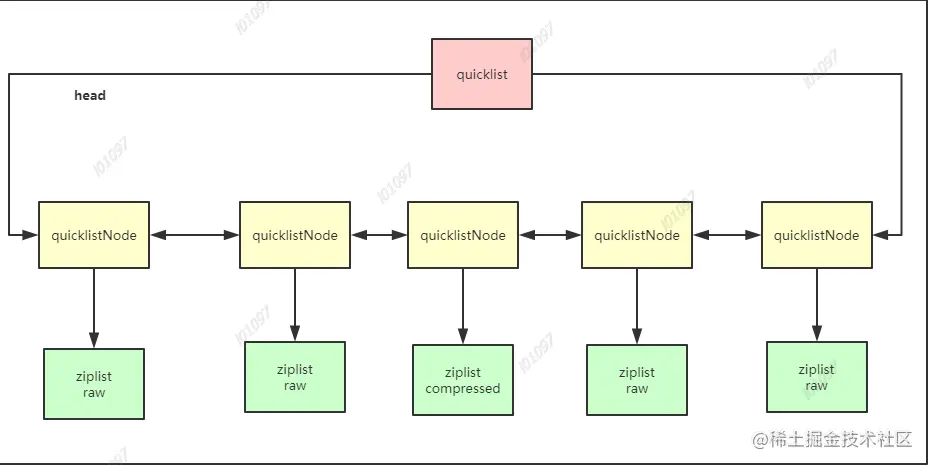

压缩深度为1的情况如图：
压缩深度为2的情况如图：
紧凑列表

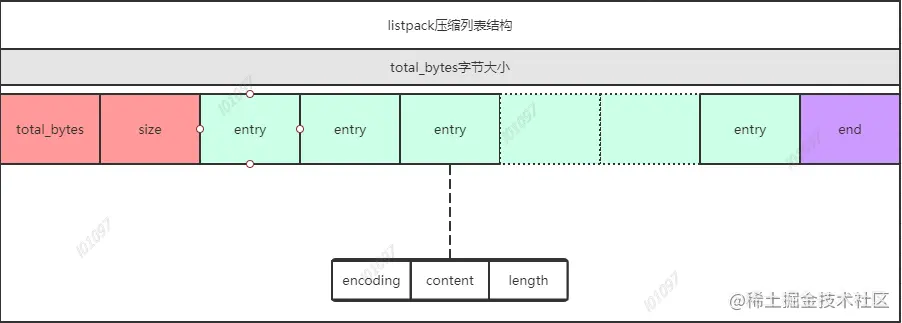

Redis5.0版本又引入一个新的数据结构listpack，它是对ziplist结构的改进版，在存储空间上会更加节省，而且结构上也比ziplist更加精简。listpack的整体形式和ziplist比较相近。
struct listpack<T>{
int32 total_bytes; //占用的总字节数
int16 size; // 元素个数
T[] entries; //紧凑列表的元素列表
int8 end; //同zlend一样，恒为0xFF
}
listpack和ziplist的结构几乎一模一样，只是少了zltail_offset字段，ziplist通过这个字段定位出最后一个元素的位置，用于逆序遍历，但是listpack可以通过其他方式定位出最后一个元素的位置，所以zltail_offset字段就被省略了。
struct lpentry{
int<var> encoding; //当前元素的编码
optional byte[] content; //当前元素的内容
int<var> length;//当前元素的长度
}
listpack通过total_bytes字段和最后一个元素的长度字段可以计算出最后一个元素的位置，所以不用zltail_offset字段。
元素的编码长度
listpack的长度字段使用varint进行编码，不同于skiplist长度的编码只能1个字节或者5个字节，listpack元素长度的编码可以是1~5个字节中的任一长度。
同UTF8编码一样，它通过字节的最高位是否为1来决定编码的长度
级联更新
在ziplist中，会存在级联更新行为，但listpack不存在级联更新行为，元素与元素之间完全独立，不会因为一个元素的长度变长导致后续的元素内容收到影响。
取代ziplist还需要时日
listpack的设计目的是用来取代ziplist，不过当前还没有做好替换ziplist的准备，因为有很多兼容性的问题需要考虑。ziplist在Redis的数据结构使用太广泛了。替换起来复杂度会非常高。listpack目前只用在新增加的Stream数据结构中。
list作用
右进左出：队列
队列是先进先出的数据结构，常用于消息排队和异步的逻辑处理，它会确保元素的访问顺序。
右进右出：栈
栈是先进后出的数据结构，跟队列相反。拿Redis的list链表来做栈的业务场景并不多见。
3 hash(字典)
Redis的字典相当于Java语言里面的HashMap，它是无序字典，内部存储了很多键值对。实现结构上与Java的HashMap也是一样的，都是“数组+链表”二维结构。

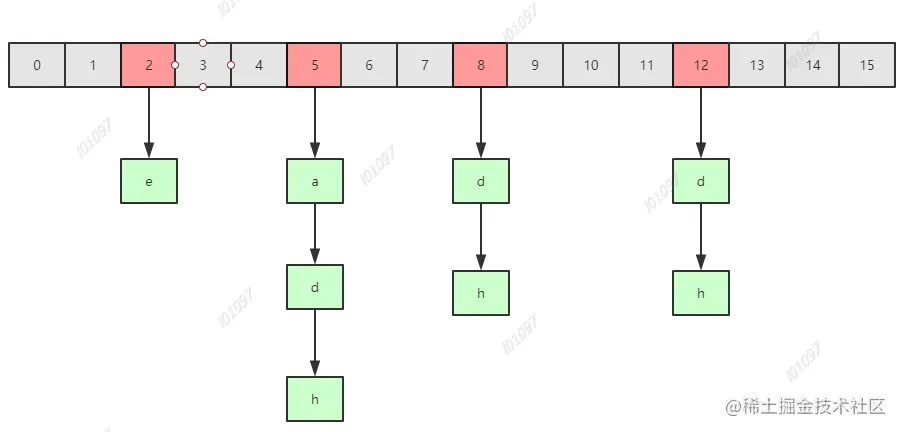

第一维数组位置发生碰撞时，就会将发生碰撞的元素使用链表串接起来
不同的是，Redis的字典的值只能是字符串，另外他们rehash的方式也不太一样，因为Java的HashMap在字典很大的时候，rehash是一个耗时的操作，需要一次性全部rehash，Redis为了追求高性能，又不能阻塞服务，所以采用了rehash策略。
rehash

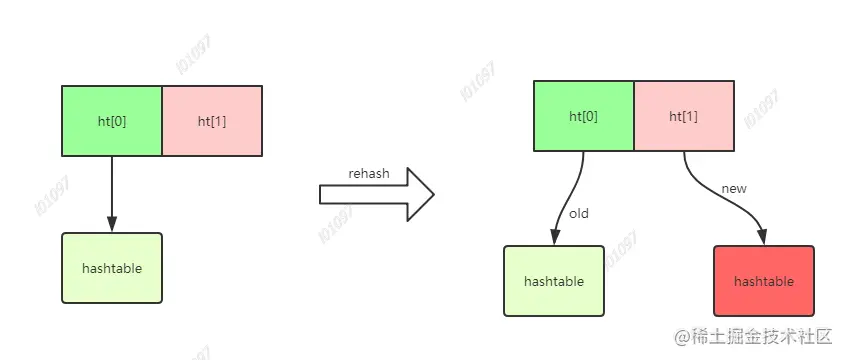

字典结构内部包含两个hashtable，通常情况下只有一个hashtable是有值的，但是在字典扩容缩容时，需要分配新的hashtable，然后进行渐进式搬迁，这时候两个hashtable存储分别是旧的hashtable和新的hashtable。等搬迁完成后，旧的hashtable被删除，新的hashtable取而代之。
字典数据结构的精华就落在了hashtable结构上了
struct dictEntry{
void* key;
void* val;
dictEntry* next;//链接下一个entry
}
struct dictht{
dictEntry** table;//二维
long size; //第一维数组的长度
long used; //hash表中的元素个数
}
渐进式rehash
大字典的扩容是比较耗时的，需要申请新的数组，然后将旧字典所有链表中的元素重新挂接到新的数组下面，这是一个o(n)级别的操作，作为单线程的Redis很难承受这样一个耗时的过程，所以Redis使用渐进式rehash小步搬迁。
dict *dictAddRaw(dict *d,void *key,dictEntry **existing){
long index;
dictEntry *entry;
dictht * ht;
//这里进行小步搬迁
if(dictIsRehashing(d)) _dictRehashStep(d);
if((index = _dictKeyIndex(d,key,dicthashKey(d,key),exising))==-1)return NULL;
//如果字典处于搬迁过程中，要将新的元素挂接到新的数组下面
ht =dictIsRehashing(d)? &d->ht[1] : &d->ht[0];
entry -> next = ht->hable[index];
ht->table[index]=entry;
ht->used++;
dictSetKey(d,entry,key);
return entry;
}
搬迁操作埋伏在当前字典的后续指令中，有可能客户端闲下来了，没有后续指令来触发这个搬迁，这时候Redis是会有定时任务来进行主动搬迁的。
既然是两个hashtable，那么在查找的过程中，是如何定位的？
当key在ht[0]不存在且不在rehashing状态时，可以速度返回空。如果在rehashing状态，当在ht[0]没值的时候，还需要在ht[1]里查找。
dictAdd的时候，如果状态是rehashing，则把值插入到ht[1]，否则ht[0].
func get(key) {
let index = hash_func(key)% size;
let entry = table[index];
while(entry != NULL){
if enry.key ==target {
return entry.value;
}
entry =entry.next;
}
}
hash_func会将key映射为一个整数，不同的key会被映射成分布比较均匀散乱的整数。
扩容条件
正常情况下，当hash表中元素的个数等于第一维数组的长度时，就会开始扩容，扩容的新数组是原数组大小的2倍。不过如果Redis正在做bgsave时，为了减少内存页的过多分离，Redis尽量不去扩容，但是如果hash表已经非常满了，元素的个数已经达到第一维数组长度的5倍，说明hash表已经过于拥挤了，这时候就会强制扩容。
缩容条件
当hash表因为元素逐渐被删除变得越来越稀疏时，Redis会对hash表进行缩容来减少hash表的第一维数组空间占用。缩容的条件是元素个数低于数组长度的10%。缩容不会考虑Redis的bgsave。
bgsave：在后台异步保存当前内存的数据到磁盘文件中。
4 set(集合)
Redis的集合相当于Java的HashSet，它内部的键值对是无序的，唯一的，所有的value都是NULL。
作用
set结构可以用来存储某活动中中间的用户id，有去重功能，可以保证一个用户不会中间两次。
5 zset(有序列表)
zset可能是Redis提高最有特色的数据结构，它类似Java的SortedSet和HashMap的结合体，一方面它是一个set，保证内部value的唯一性，另一方面，它可以给每个value赋予score，代表每个value的排序权重，它的内部实现用的是一种叫做“跳跃表”的数据结构。

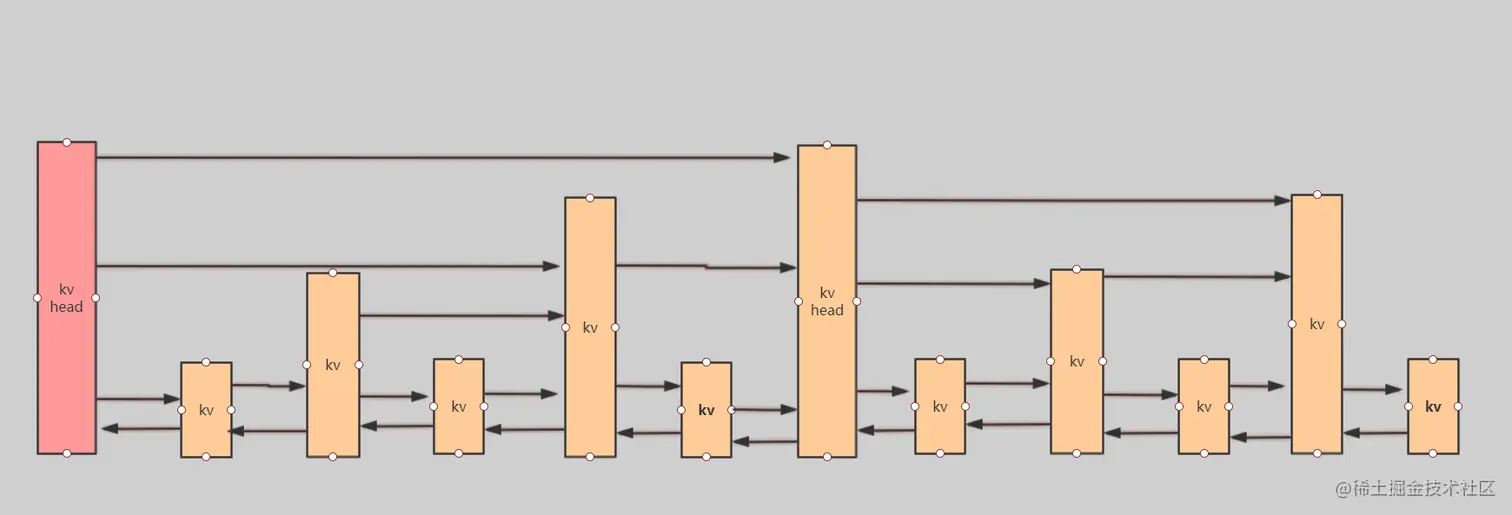

这就是跳跃表的示意图，图中只花了几层。Redis的跳跃表共有64层，可以容纳2 ^64^个元素。每个kv块都对应如下面的代码块中的zslnode结构，kv header也是这个结构，只不过value字段是NULL值，无效的，score是Double.MIN_VALUE，用来垫底的。
struct zslnode{
string value;
double score;
zslnode*[] forwards; //多层连接指针
zslnode* backward; // 回溯指针
}
struct zsl{
zslnode* header; //跳跃列表的头指针
int maxLevel; // 跳跃列表当前的最高层
map<String,zslnode*> ht; //hash结构的所有键值对
}
kv之间使用指针穿起来形成了双链表结构，他们是有序排序的，从小到大，不同的kv曾高可能不太一样，层数越高kv越少，同一层的kv会使用指针串起来。每一个层的遍历都是从kv header触发。
查找过程

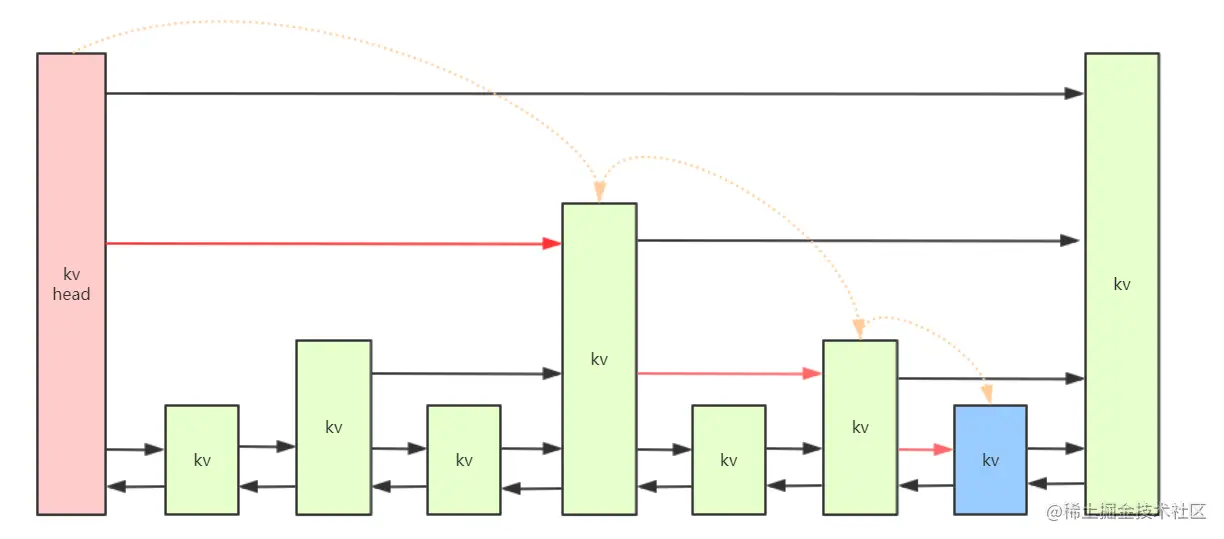

如图所示，我们需要定位到蓝色的kv，需要从header的最高层开始遍历找到第一个比“我”小的节点， 然后从这个节点开始降一层遍历找到第二个节点，以此类推降到最底层找到期望节点。
随机层数
对于每一个新插入的节点，都需要调用一个随机算法给他分配一个合理的层数，直观上期望目标是50%的概率分配到Level_1，25%的概率被分配到level_2，12.5%的概率被分配到level_3，以此类推，2^-63^的概率被分配到顶层，因为每一层的晋升率是50%。
int zslRandomLevel(void){
int level =1;
while((random()&0xFFFF)<(ZSKIPLIST*0xFFFF))level +=1;
return level<ZSLKIPLIST_MAXLEVEL ? level : ZSKIPLIST_MAXLEVEL;
}
一般层数不会很高，所以遍历的时候从底层开始往下遍历会非常浪费，跳跃表会记录当前的最高层数maxLevel，遍历的时候从这个maxLevel开始遍历。
插入过程
首先我们在搜索合适的插入点过程中将“搜索路径”找出来，然后就可以开始创建新节点。创建的时候需要给这个节点分配一个层数，再将搜索路径的节点和这个新节点通过前后指针串起来。如果分配的新节点的高度高于当前跳跃列表的最大高度，就需要更新一下跳跃列表的最大高度。
更新过程
很简单，如果value不存在，那就是插入过程，如果这个value已经存在，需要修改score值，那就先删除，再插入。
如果score值都一样呢？
在一个极端情况下，zset的所有score值都一样，zset的查找效率会降到o(n)吗？Redis当然也考虑了这个问题，zset排序的时候不止看score，还会根据value排序。
元素排名是怎么算出来的
Redis在skiplist的forward指针进行了优化，给每个forward指针都增加了一个span属性，表示“跨度”的意思，表示从当前层的当前节点沿着forward指针跳到下一个节点的中间会跳过多少个节点。Redis在插入和删除操作都会小心翼翼的维护更新这个span值的大小
