一、概述

在实际生产中，随着数据的实时性要求越来越高，实时数据的量也在不断膨胀，在某些业务场景中需要根据连续的实时数据，发现其中有价值的那些事件

CEP（Complex Event Processing）复杂事件处理, Flink CEP 是在 Flink 中实现的复杂时间处理(CEP)库。

处理事件的规则, 被叫做“模式”(Pattern), Flink CEP 提供了 Pattern API, 用于对输入流数据进行复杂事件规则定义, 用来提取符合规则的事件序列。

CEP 一篇论文“Efficient Pattern Matching over Event Streams”。

Flink CEP 应用场景: CEP 在互联网各个行业都有应用, 例如金融、物流、电商、智能交通、物联网行业等行业:

• 实时监控:

  1. 在网站的访问日志中寻找那些使用脚本或者工具“爆破”登录的用户;
  2. 在大量的订单交易中发现那些虚假交易(超时未支付)或发现交易活跃用户;
  3. 在快递运输中发现那些滞留很久没有签收的包裹等。

• 风险控制:

  比如金融行业可以用来进行风险控制和欺诈识别, 从交易信息中寻找那些可能存在的危险交易和非法交易。

• 营销广告:

  跟踪用户的实时行为, 指定对应的推广策略进行推送, 提高广告的转化率。

（1）NFA : 非确定有限自动机

Flink CEP 在运行时会将用户的逻辑转化成这样的一个 NFA Graph (nfa对象)。

所以有限状态机的工作过程, 就是从开始状态,根据不同的输入, 自动进行状态转换的过程。

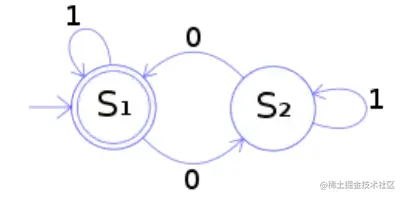

举个栗子，检测二进制数是否含有偶数个 0 ，如下图所示：

从图上可以看出, 输入只有 1 和 0 两种。

从 S1 状态开始, 只有输入 0 才会转换到 S2 状态, 同样 S2 状态下只有输入 0 才会转换到 S1。所以, 二进制数输入完毕, 如果满足最终状态, 也就是最后停在 S1 状态, 那么输入的二进制数就含有偶数个 0。

（2）Pattern API

Pattern API 大致分为三种: 基本模式、组合模式,、模式分组。

1）基本模式

基本模式（Individual Pattern）分为两类：单例模式（Singleton）和 循环模式（Looping）

• 单例模式（Singleton）：只读入单个事件

  单例模式可以通过量词转化成循环模式，如 times、oneOrMore。

• 循环模式（Looping）：读入多个事件

1. 量词 API

API	说明	案例
times()	模式发生次数	pattern.times(2, 4): 模式发生 2、3、4次
timesOrMore、oneOrMore	模式发生大于等于 N 次	pattern.timesOrMore(): 模式发生大于等于 2次
optional()	模式可以不匹配	pattern.times(2).optional(): 模式发生2次或者0次
greedy()	模式发生越多越好	pattern.times(2).greedy(): 模式发生2次且重复次数越来越多

2. 条件 API

API	说明	案例
where()	模式的条件	pattern.where(event => event.getId == 1):模式的条件为 id = 1
or()	模式的条件或者	pattern.where(event => event.getId == 1).or(event => event.getId == 2): 模式的条件为 id=1 或 id=2
util()	模式的条件直至	pattern.oneOrMore().until(event => event.getId == 1): 模式发生一次或者多次，直至 id=1

2）组合模式

基本模式通过不同的连接方式可以组成成更复杂的模式。

Flink CEP 提供如下三种模式：

1. 严紧邻模式（Strict Contigity）: 紧邻的两个模式必须按照先后顺序匹配，且都匹配。

   方法有：next()、notNext()

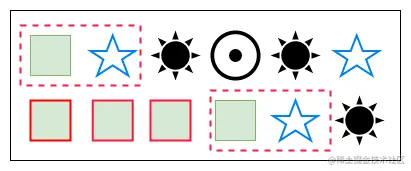

   如图：

2. 松紧邻模式（Relaxed Contigity）：忽略两个模式均不匹配的事件，从输入中找到符合两个模式的事件流。

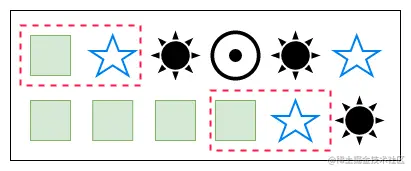

   方法有：followBy()、notFollowBy() 如图：

3. 非确定型松紧邻模式（Non-Deterministic Relaxed Contiguity）: 可以忽略某些匹配事件。

   方法有：followedByAny()

举个栗子：

输入有：a、c、b1、b2

其中，b1、b2，均为 b事件，只是用来表示顺序。

需求：要匹配出 a b 的模式，即 a 后面有 b。

1. 严紧邻模式：匹配结果为 空

2. 松紧邻模式：匹配结果为 {a b1}

3. 非确定型松紧邻模式：匹配结果为 {a b1} 和 {a b2}

3）模式分组

Flink CEP 引入模式分组机制，以提升模式编程的灵活度。

所谓分组是将 begin、followedBy、followedByAny、next 的序列组合成一个基本模式。

例如，5秒内, 连续登录失败：

 Pattern<LoginBean, LoginBean> pattern = Pattern.<LoginBean>begin("start").where(new IterativeCondition<LoginBean>() {
            @Override
            public boolean filter(LoginBean loginBean, Context<LoginBean> context) {
                return loginBean.getState().equals("fail");
            }
        }).next("next").where(new IterativeCondition<LoginBean>() {
            @Override
            public boolean filter(LoginBean loginBean, Context<LoginBean> context) {
                return loginBean.getState().equals("fail");
            }
        }).within(Time.seconds(5));

二、实战案例

添加依赖：

<dependency>
    <groupId>org.apache.flink</groupId>
    <artifactId>flink-cep_2.12</artifactId>
    <version>1.11.1</version>
</dependency>

编程模板

Flink CEP 的程序结构主要分为两个步骤：

• 定义模式
• 匹配结果

官网中 Flink 提供的案例：

DataStream<Event> input = ...
Pattern<Event, ?> pattern = Pattern.<Event>begin("start").where(
        new SimpleCondition<Event>() {
            @Override
            public boolean filter(Event event) {
                return event.getId() == 42;
            }
        }
    ).next("middle").subtype(SubEvent.class).where(
        new SimpleCondition<SubEvent>() {
            @Override
            public boolean filter(SubEvent subEvent) {
                return subEvent.getVolume() >= 10.0;
            }
        }
    ).followedBy("end").where(
         new SimpleCondition<Event>() {
            @Override
            public boolean filter(Event event) {
                return event.getName().equals("end");
            }
         }
    );

PatternStream<Event> patternStream = CEP.pattern(input, pattern);

DataStream<Alert> result = patternStream.process(
    new PatternProcessFunction<Event, Alert>() {
        @Override
        public void processMatch(
                Map<String, List<Event>> pattern,
                Context ctx,
                Collector<Alert> out) throws Exception {
            out.collect(createAlertFrom(pattern));
        }
    });

在这个案例中可以看到程序结构分别是：

1. 定义一个模式 Pattern：即在所有接收到的事件中匹配那些以 id 等于 42 的事件，然后匹配 volume 大于 10.0 的事件，继续匹配一个 name 等于 end 的事件；
2. 匹配模式并且发出报警，根据定义的 pattern 在输入流上进行匹配，一旦命中模式，就发出一个报警。

（1）案例一：搜索数据

模拟电商网站用户搜索的数据来作为数据的输入源，然后查找其中重复搜索某一个商品的人。

步骤：

1. 定义一个数据源
2. 模拟用户的搜索数据
3. 定义自己的 Pattern

这个模式的特点就是连续两次搜索商品 “帽子” ，然后进行匹配，发现匹配后输出一条提示信息，直接打印在控制台上。

代码如下：

import org.apache.flink.api.java.tuple.Tuple3;
import org.apache.flink.cep.CEP;
import org.apache.flink.cep.PatternSelectFunction;
import org.apache.flink.cep.PatternStream;
import org.apache.flink.cep.pattern.Pattern;
import org.apache.flink.cep.pattern.conditions.SimpleCondition;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.datastream.KeyedStream;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;

import java.util.List;
import java.util.Map;

public class CepDemo {

    public static void main(String[] args) throws Exception{
        final StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(1);
        DataStreamSource source = env.fromElements(
                //浏览记录
                Tuple3.of("Marry", "外套", 1L),
                Tuple3.of("Marry", "帽子",1L),
                Tuple3.of("Marry", "帽子",2L),
                Tuple3.of("Marry", "帽子",3L),
                Tuple3.of("Ming", "衣服",1L),
                Tuple3.of("Marry", "鞋子",1L),
                Tuple3.of("Marry", "鞋子",2L),
                Tuple3.of("LiLei", "帽子",1L),
                Tuple3.of("LiLei", "帽子",2L),
                Tuple3.of("LiLei", "帽子",3L)
        );
        //定义Pattern,寻找连续搜索帽子的用户
        Pattern<Tuple3<String, String, Long>, Tuple3<String, String, Long>> pattern = Pattern
                .<Tuple3<String, String, Long>>begin("start")
                .where(new SimpleCondition<Tuple3<String, String, Long>>() {
                    @Override
                    public boolean filter(Tuple3<String, String, Long> value) throws Exception {
                        return value.f1.equals("帽子");
                    }
                }) //.timesOrMore(3);
                .next("middle")
                .where(new SimpleCondition<Tuple3<String, String, Long>>() {
                    @Override
                    public boolean filter(Tuple3<String, String, Long> value) throws Exception {
                        return value.f1.equals("帽子");
                    }
                });

        KeyedStream keyedStream = source.keyBy(0);
        PatternStream patternStream = CEP.pattern(keyedStream, pattern);
        SingleOutputStreamOperator matchStream = patternStream.select(new PatternSelectFunction<Tuple3<String, String, Long>, String>() {
            @Override
            public String select(Map<String, List<Tuple3<String, String, Long>>> pattern) throws Exception {
                List<Tuple3<String, String, Long>> middle = pattern.get("middle");
                return middle.get(0).f0 + ":" + middle.get(0).f2 + ":" + "连续搜索两次帽子!";
            }
        });
        matchStream.printToErr();
        env.execute("execute cep");
    }
}

输出结果如下：

Marry:2:连续搜索两次帽子!
Marry:3:连续搜索两次帽子!
LiLei:2:连续搜索两次帽子!
LiLei:3:连续搜索两次帽子!

（2）案例二：恶意登录检测

Flink CEP 开发流程:

1. DataSource 中的数据转换为 DataStream; watermark、keyby
2. 定义 Pattern, 并将 DataStream 和 Pattern 组合转换为 PatternStream;
3. PatternStream 经过 select、process 等算子转换为 DataStream;
4. 再次转换的 DataStream 经过处理后, sink 到目标库。

需求: 找出5秒内, 连续登录失败的账号。

思路:

1. 获取数据源
2. 在数据源上做出 watermark （允许一些乱序数据）
3. 在 watermark 上根据 id 分组 keyby
4. 做出模式 pattern
5. 在数据流上进行模式匹配
6. 提取匹配成功的数据

代码如下：

import org.apache.flink.api.common.eventtime.*;
import org.apache.flink.cep.CEP;
import org.apache.flink.cep.PatternStream;
import org.apache.flink.cep.functions.PatternProcessFunction;
import org.apache.flink.cep.pattern.Pattern;
import org.apache.flink.cep.pattern.conditions.IterativeCondition;
import org.apache.flink.streaming.api.TimeCharacteristic;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.datastream.KeyedStream;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.windowing.time.Time;
import org.apache.flink.util.Collector;

import java.util.List;
import java.util.Map;

/**
 * @author donald
 * @date 2021/04/23
 */
public class LoginCepDemo {

    public static void main(String[] args) throws Exception {
        final StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);
        env.setParallelism(1);

        DataStreamSource<LoginBean> data = env.fromElements(new LoginBean(1L, "fail", 1597905234000L),
                new LoginBean(1L, "success", 1597905235000L),
                new LoginBean(2L, "fail", 1597905236000L),
                new LoginBean(2L, "fail", 1597905237000L),
                new LoginBean(2L, "fail", 1597905238000L),
                new LoginBean(3L, "fail", 1597905239000L),
                new LoginBean(3L, "success", 1597905240000L));


        // 2. 在数据源上作出 watermark
        SingleOutputStreamOperator<LoginBean> watermarks =
                data.assignTimestampsAndWatermarks(new WatermarkStrategy<LoginBean>() {
                    @Override
                    public WatermarkGenerator<LoginBean> createWatermarkGenerator(WatermarkGeneratorSupplier.Context context) {
                        return new WatermarkGenerator<LoginBean>() {
                            long maxTimeStamp = Long.MIN_VALUE;

                            @Override
                            public void onEvent(LoginBean event, long eventTimestamp, WatermarkOutput output) {
                                maxTimeStamp = Math.max(maxTimeStamp, event.getTs());
                            }

                            long maxOutOfOrderness = 500L;

                            @Override
                            public void onPeriodicEmit(WatermarkOutput output) {
                                output.emitWatermark(new Watermark(maxTimeStamp - maxOutOfOrderness));
                            }
                        };
                    }
                }.withTimestampAssigner((element, recordTimestamp) -> element.getTs()));

        // 3. 在 watermark 上根据 id 分组 keyby
        KeyedStream<LoginBean, Long> keyedStream = watermarks.keyBy(LoginBean::getId);

        // 4. 做出模式 Pattern
        Pattern<LoginBean, LoginBean> pattern = Pattern.<LoginBean>begin("start").where(new IterativeCondition<LoginBean>() {
            @Override
            public boolean filter(LoginBean loginBean, Context<LoginBean> context) {
                return loginBean.getState().equals("fail");
            }
        }).next("next").where(new IterativeCondition<LoginBean>() {
            @Override
            public boolean filter(LoginBean loginBean, Context<LoginBean> context) {
                return loginBean.getState().equals("fail");
            }
        }).within(Time.seconds(5));


        // 5. 在数据流上进行模式匹配
        PatternStream<LoginBean> patternStream = CEP.pattern(keyedStream, pattern);

        // 6. 提取匹配成功的数据
        SingleOutputStreamOperator<String> process = patternStream.process(new PatternProcessFunction<LoginBean, String>() {
            @Override
            public void processMatch(Map<String, List<LoginBean>> match, Context ctx,
                                     Collector<String> out) {
                List<LoginBean> start = match.get("start");
                List<LoginBean> next = match.get("next");
                String res = "start:" + start + "...next:" + next;
                out.collect(res + start.get(0).getId());
            }
        });

        process.print();

        env.execute();
    }
}

LoginBean.java 如下：

// 省略：get、set、toString 方法
public class LoginBean {

    private Long id;
    private String state;
    private Long ts;

    public LoginBean() {

    }

    public LoginBean(Long id, String state, Long ts) {
        this.id = id;
        this.state = state;
        this.ts = ts;
    }
}

输出结果如下：

{start=[LoginBean{id=2, state='fail', ts=1597905236000}], next=[LoginBean{id=2, state='fail', ts=1597905237000}]}
start:[LoginBean{id=2, state='fail', ts=1597905236000}]...next:[LoginBean{id=2, state='fail', ts=1597905237000}]2
{start=[LoginBean{id=2, state='fail', ts=1597905237000}], next=[LoginBean{id=2, state='fail', ts=1597905238000}]}
start:[LoginBean{id=2, state='fail', ts=1597905237000}]...next:[LoginBean{id=2, state='fail', ts=1597905238000}]2

（3）案例三：超时未支付

需求: 找出下单后10分钟没有支付的订单。

思路：

1. 数据源

2. 转化 watermark

3. keyby 转化

4. 做出 Pattern (下单以后10分钟内未支付)

   注意:下单为 create 支付为 pay, create 和 pay 之间不需要是严格临近, 所以选择 followedBy

5. 模式匹配

6. 取出匹配成功的数据

代码如下：

import org.apache.flink.api.common.eventtime.*;
import org.apache.flink.cep.CEP;
import org.apache.flink.cep.PatternSelectFunction;
import org.apache.flink.cep.PatternStream;
import org.apache.flink.cep.PatternTimeoutFunction;
import org.apache.flink.cep.pattern.Pattern;
import org.apache.flink.cep.pattern.conditions.IterativeCondition;
import org.apache.flink.streaming.api.TimeCharacteristic;
import org.apache.flink.streaming.api.datastream.DataStream;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.datastream.KeyedStream;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.windowing.time.Time;
import org.apache.flink.util.OutputTag;

import java.util.List;
import java.util.Map;

public class PayDemo {

    public static void main(String[] args) throws Exception {
        StreamExecutionEnvironment environment = StreamExecutionEnvironment.getExecutionEnvironment();
        environment.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);
        environment.setParallelism(1);
        DataStreamSource<PayBean> data = environment.fromElements(
                new PayBean(1L, "create", 1597905234000L),
                new PayBean(1L, "pay", 1597905235000L),
                new PayBean(2L, "create", 1597905236000L),
                new PayBean(2L, "pay", 1597905237000L),
                new PayBean(3L, "create", 1597905239000L)
        );

        SingleOutputStreamOperator<PayBean> watermarks = data.assignTimestampsAndWatermarks(new WatermarkStrategy<PayBean>() {
            @Override
            public WatermarkGenerator<PayBean> createWatermarkGenerator(WatermarkGeneratorSupplier.Context context) {
                return new WatermarkGenerator<PayBean>() {
                    long maxTimeStamp = Long.MIN_VALUE;
                    long maxOutOfOrderness = 500L;

                    @Override
                    public void onEvent(PayBean event, long eventTimestamp, WatermarkOutput output) {
                        maxTimeStamp = Math.max(maxTimeStamp, event.getTs());
                    }

                    @Override
                    public void onPeriodicEmit(WatermarkOutput output) {
                        output.emitWatermark(new Watermark(maxTimeStamp - maxOutOfOrderness));
                    }
                };
            }
        }.withTimestampAssigner((element, recordTimestamp) -> element.getTs()));

        KeyedStream<PayBean, Long> keyedStream = watermarks.keyBy(PayBean::getId);

        Pattern<PayBean, PayBean> pattern = Pattern.<PayBean>begin("start").where(new IterativeCondition<PayBean>() {
            @Override
            public boolean filter(PayBean payBean, Context<PayBean> context) {
                return payBean.getState().equals("create");
            }
        }).followedBy("next").where(new IterativeCondition<PayBean>() {
            @Override
            public boolean filter(PayBean payBean, Context<PayBean> context) {
                return payBean.getState().equals("pay");
            }
        }).within(Time.seconds(600));

        PatternStream<PayBean> patternStream = CEP.pattern(keyedStream, pattern);

        OutputTag<PayBean> outoftime = new OutputTag<PayBean>("outoftime"){};

        SingleOutputStreamOperator<PayBean> result = patternStream.select(outoftime, new PatternTimeoutFunction<PayBean, PayBean>() {
            @Override
            public PayBean timeout(Map<String, List<PayBean>> map, long l) {
                return map.get("start").get(0);
            }
        }, new PatternSelectFunction<PayBean, PayBean>() {
            @Override
            public PayBean select(Map<String, List<PayBean>> map) {
                return map.get("start").get(0);
            }
        });

        DataStream<PayBean> sideOutput = result.getSideOutput(outoftime);

        sideOutput.print();

        environment.execute();
    }
}

PayBean.java如下：

// 省略：get、set、toString 方法
public class PayBean {
    private Long id;
    private String state;
    private Long ts;

    public PayBean() {
    }

    public PayBean(Long id, String state, Long ts) {
        this.id = id;
        this.state = state;
        this.ts = ts;
    }
}

输出结果如下：

PayBean{id=3, state='create', ts=1597905239000}
