一、VLAN概括

定义

VLAN（Virtual Local Area Network）的中文名为"虚拟局域网"，虚拟局域网（VLAN）是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像它们在同一个网段中一样，由此得名虚拟局域网。 0.jfif

分割广播域类别

物理分割
逻辑分割

VLAN的优势

广播风暴防范

限制网络上的广播，将网络划分为多个VLAN可减少参与广播风暴的设备数量。VLAN分段可以防止广播风暴波及整个网络。VLAN可以提供建立防火墙的机制，防止交换网络的过量广播。使用VLAN，可以将某个交换端口或用户赋予某一个特定的VLAN组，该VLAN组可以在一个交换网中或跨接多个交换机，在一个VLAN中的广播不会送到VLAN之外。同样，相邻的端口不会收到其他VLAN产生的广播。这样可以减少广播流量，释放带宽给用户应用，减少广播的产生。

安全

增强局域网的安全性’含有敏感数据的用户组可与网络的其余部分隔离，从而降低泄露机密信息的可能性。不同VLAN内的报文在传输时是相互隔离的，即一个VLAN内的用户不能和其他VLAN内的用户直接通信，如果不同VLAN要进行通信，则需要通过路由器或三层交换机等三层设备。

成本降低

成本高昂的网络升级需求减少，现有带宽和上行链路的利用率更高，因而可节约成本。

性能提高

将第二层平面网络划分为多个逻辑工作组(广播域)可以减少网络上不必要的流量并提高性能。

提高人员工作效率

VLAN为网络管理带来了方便，因为有相似网络需求的用户将共享同一个VLAN。

简化项目管理或应用管理

VLAN将用户和网络设备聚合到一起，以支持商业需求或地域上的需求。通过职能划分，项目管理或特殊应用的处理都变得十分方便，例如可以轻松管理教师的电子教学开发平台。此外，也很容易确定升级网络服务的影响范围。

增加了网络连接的灵活性

借助VLAN技术，能将不同地点、不同网络、不同用户组合在一起，形成一个虚拟的网络环境，就像使用本地VLAN一样方便、灵活、有效。VLAN可以降低移动或变更工作站地理位置的管理费用，特别是一些业务情况有经常性变动的公司使用了VLAN后，这部分管理费用大大降低。

VLAN种类

1. 静态VLAN

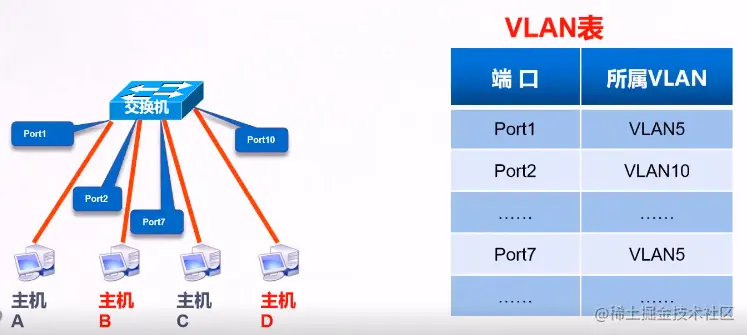

基于端口划分静态VLAN 利用交换机的端口来划分VLAN成员。被设定的端口都在同一个广播域中。例如，一个交换机的1，2，3，4，5端口定义为虚拟网AAA，同一交换机的6，7，8端口组成虚拟网BBB。


2. 动态VLAN

基于MAC地址划分动态VLAN

静态VLAN配置

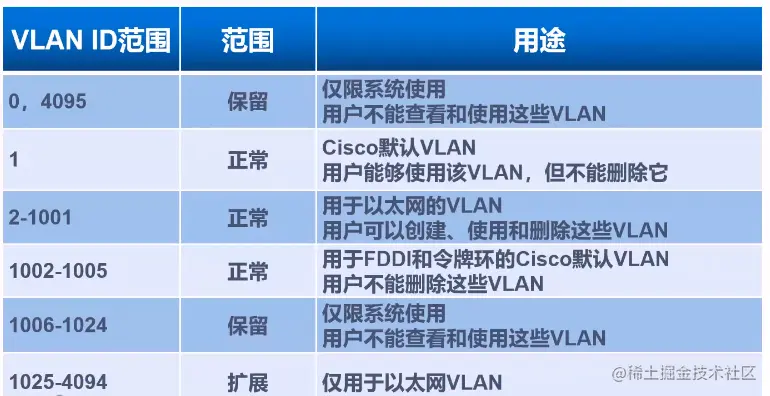

VLAN的范围


VLAN配置命令

先画出拓扑图（演示使用的eNSP）

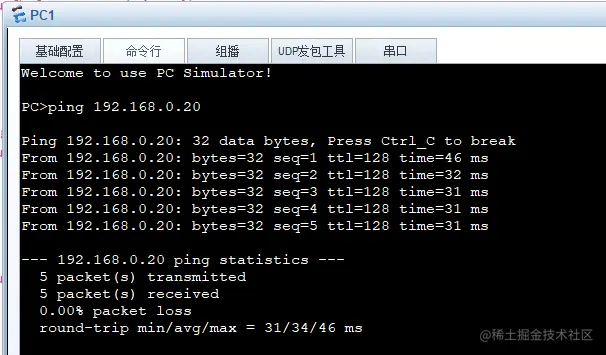

现在PC1与PC2在同一网段是可以连通的

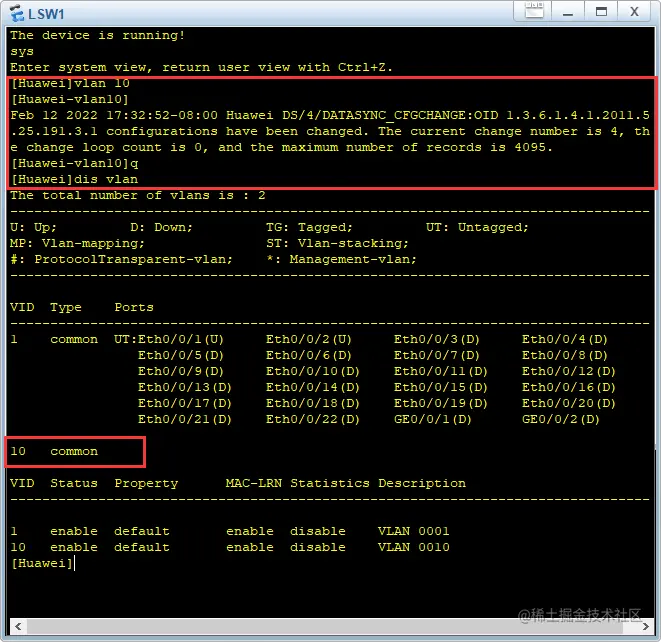

创建VLAN命令

<Huawei>sys                     //进入系统视图
Enter system view, return user view with Ctrl+Z.
[Huawei]vlan 10                //创建VLAN 10
[Huawei-vlan10]q              //退出VLAN 10
[Huawei]dis vlan                //查看vlan信息表

删除VLAN命令

[Huawei]undo vlan 10            //删除VLAN 10

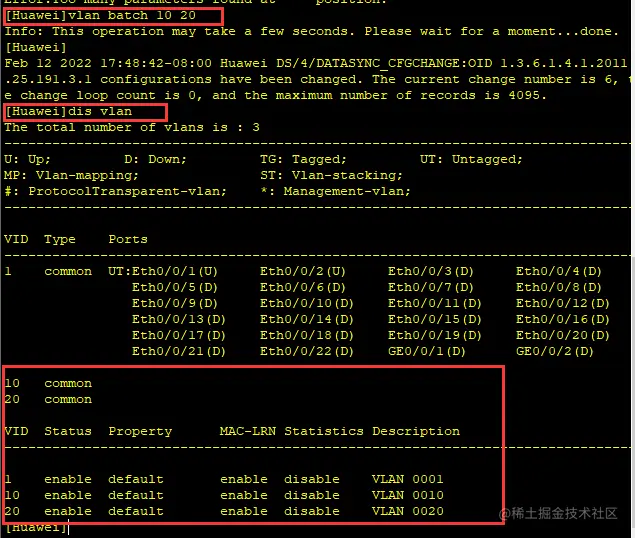

创建多个VLAN命令


 [Huawei]vlan batch 10 20              // 非连续的多个vlan

 [Huawei]dis  vlan                     //查看vlan信息表

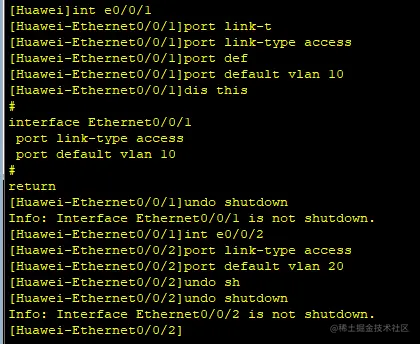

配置交换机VLAN

[Huawei]int e0/0/1                                                      //进入e0/0/1接口
[Huawei-Ethernet0/0/1]port link-type access              //配置接口为access类型
[Huawei-Ethernet0/0/1]port default vlan 10                //给接口默认划分vlan10，只让vlan10进入
[Huawei-Ethernet0/0/1]dis this                                   //显示接口信息
#
interface Ethernet0/0/1
 port link-type access
 port default vlan 10
#
return
[Huawei-Ethernet0/0/1]undo shutdown                      //开启接口

[Huawei-Ethernet0/0/1]int e0/0/2                                //进入e0/0/2接口
[Huawei-Ethernet0/0/2]port link-type access              //配置接口为access类型
[Huawei-Ethernet0/0/2]port default vlan 20                //给接口默认划分vlan20，只让vlan20进入

[Huawei-Ethernet0/0/2]undo shutdown                       //开启接口

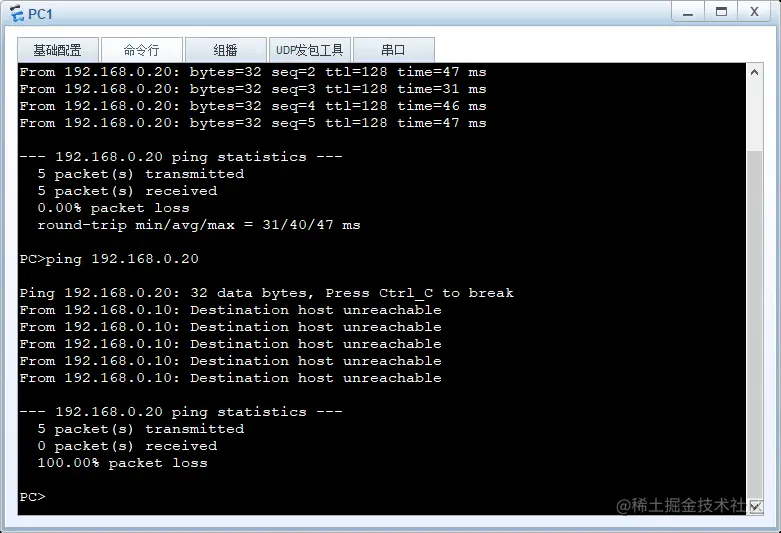

现在PC1与PC2已经不在一个VLAN，无法连通

Trunk

Trunk作用

为每一条VLAN提供一条链路

● 只使用一条链路，且通过标识来区分不同VLAN的数据

命令

[Huawei]int e0/0/1

[Huawei-Ethernet0/0/1] port link-type trunk(定义二层端口为trunk模式）

[Huawei-Ethernet0/0/1] port trunk allow-pass vlan all （配置Trunk端口允许通过的vlan）

[Huawei-Ethernet0/0/1] undo shutdown

[Huawei-Ethernet0/0/1] undo port trunk allow-pass vlan 10（禁止Trunk传送某个VLAN的数据,删除这个VLAN）
