一、概述

Flink 中提供的一个很重要的功能：旁路分流器。

分流场景：在生产实践中经常会遇到这样的场景，需把输入源按照需要进行拆分，比如期望把订单流按照金额大小进行拆分，或者把用户访问日志按照访问者的地理位置进行拆分等。

二、分流的方法

通常来说针对不同的场景，有以下三种办法进行流的拆分：

Filter 分流
Split 分流
SideOutPut 分流

（1）`Filter` 分流

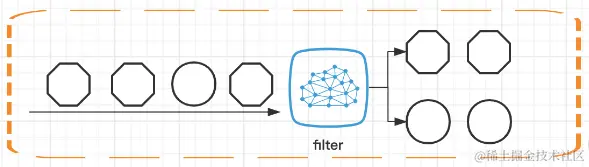

Filter 算子用来根据用户输入的条件进行过滤，每个元素都会被 filter() 函数处理，如果 filter() 函数返回 true 则保留，否则丢弃。

那么用在分流的场景，可以做多次 filter，把需要的不同数据生成不同的流。

Filter 的弊端：为了得到需要的流数据，需要多次遍历原始流，这样无形中浪费了集群的资源。

public static void main(String[] args) throws Exception {

    StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
    //获取数据源
    List data = new ArrayList<Tuple3<Integer,Integer,Integer>>();
    data.add(new Tuple3<>(0,1,0));
    data.add(new Tuple3<>(0,1,1));
    data.add(new Tuple3<>(0,2,2));
    data.add(new Tuple3<>(0,1,3));
    data.add(new Tuple3<>(1,2,5));
    data.add(new Tuple3<>(1,2,9));
    data.add(new Tuple3<>(1,2,11));
    data.add(new Tuple3<>(1,2,13));


    DataStreamSource<Tuple3<Integer,Integer,Integer>> items = env.fromCollection(data);

    SingleOutputStreamOperator<Tuple3<Integer, Integer, Integer>> zeroStream = items.filter((FilterFunction<Tuple3<Integer, Integer, Integer>>) value -> value.f0 == 0);
    SingleOutputStreamOperator<Tuple3<Integer, Integer, Integer>> oneStream = items.filter((FilterFunction<Tuple3<Integer, Integer, Integer>>) value -> value.f0 == 1);

    zeroStream.print();
    oneStream.printToErr();


    //打印结果
    String jobName = "user defined streaming source";
    env.execute(jobName);
}

使用 filter 算子将原始流进行了拆分，输入数据第一个元素为 0 的数据和第一个元素为 1 的数据分别被写入到了 zeroStream 和 oneStream 中，然后把两个流进行了打印。

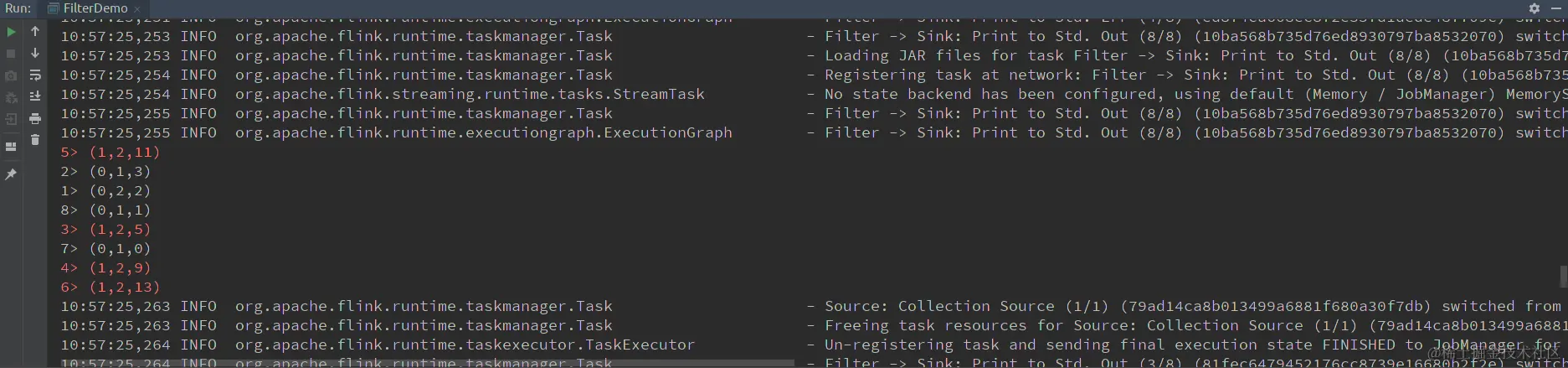

输出结果如下：

（2）`Split` 分流

Split 也是 Flink 提供给我们将流进行切分的方法，需要在 split 算子中定义 OutputSelector，然后重写其中的 select 方法，将不同类型的数据进行标记，最后对返回的 SplitStream 使用 select 方法将对应的数据选择出来。

举个栗子：

import org.apache.flink.api.java.tuple.Tuple3;
import org.apache.flink.streaming.api.collector.selector.OutputSelector;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.datastream.SplitStream;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;

import java.util.ArrayList;
import java.util.List;

public class SplitDemo {

    public static void main(String[] args) throws Exception {

        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        //获取数据源
        List data = new ArrayList<Tuple3<Integer,Integer,Integer>>();
        data.add(new Tuple3<>(0,1,0));
        data.add(new Tuple3<>(0,1,1));
        data.add(new Tuple3<>(0,2,2));
        data.add(new Tuple3<>(0,1,3));
        data.add(new Tuple3<>(1,2,5));
        data.add(new Tuple3<>(1,2,9));
        data.add(new Tuple3<>(1,2,11));
        data.add(new Tuple3<>(1,2,13));


        DataStreamSource<Tuple3<Integer,Integer,Integer>> items = env.fromCollection(data);


        SplitStream<Tuple3<Integer, Integer, Integer>> splitStream = items.split(new OutputSelector<Tuple3<Integer, Integer, Integer>>() {
            @Override
            public Iterable<String> select(Tuple3<Integer, Integer, Integer> value) {
                List<String> tags = new ArrayList<>();
                if (value.f0 == 0) {
                    tags.add("zeroStream");
                } else if (value.f0 == 1) {
                    tags.add("oneStream");
                }
                return tags;
            }
        });

        splitStream.select("zeroStream").print();
        splitStream.select("oneStream").printToErr();

        //打印结果
        String jobName = "user defined streaming source";
        env.execute(jobName);
    }
}

输出结果如下：

8> (1,2,5)  -- 红色
4> (0,1,3)
1> (1,2,9)  -- 红色
2> (0,1,1)
3> (0,2,2)
2> (1,2,11) -- 红色
1> (0,1,0)
3> (1,2,13) -- 红色

使用 split 算子切分过的流，是不能进行二次切分的，假如把上述切分出来的 zeroStream 和 oneStream 流再次调用 split 切分，控制台会抛出以下异常：

Exception in thread "main" java.lang.IllegalStateException: Consecutive multiple splits are not supported. Splits are deprecated. Please use side-outputs.

在源码中可以看到注释，该方式已经废弃并且建议使用最新的 SideOutPut 进行分流操作。

	/**
	 * Operator used for directing tuples to specific named outputs using an
	 * {@link org.apache.flink.streaming.api.collector.selector.OutputSelector}.
	 * Calling this method on an operator creates a new {@link SplitStream}.
	 *
	 * @param outputSelector
	 *            The user defined
	 *            {@link org.apache.flink.streaming.api.collector.selector.OutputSelector}
	 *            for directing the tuples.
	 * @return The {@link SplitStream}
	 * @deprecated Please use side output instead.
	 */
	@Deprecated
	public SplitStream<T> split(OutputSelector<T> outputSelector) {
		return new SplitStream<>(this, clean(outputSelector));
	}

（3）`SideOutPut` 分流

Tips： Flink 最新提供的 SideOutPut 方式拆分流是可以多次进行拆分的，无需担心会爆出异常。

SideOutPut 是 Flink 框架为推荐的分流方法，在使用 SideOutPut 时，需要按照以下步骤进行：

定义 OutputTag
调用特定函数进行数据拆分
- ProcessFunction
- KeyedProcessFunction
- CoProcessFunction
- KeyedCoProcessFunction
- ProcessWindowFunction
- ProcessAllWindowFunction

在这里使用 ProcessFunction 来举例如何使用 SideOutPut：

import org.apache.flink.api.java.tuple.Tuple3;
import org.apache.flink.streaming.api.datastream.DataStream;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.functions.ProcessFunction;
import org.apache.flink.util.Collector;
import org.apache.flink.util.OutputTag;

import java.util.ArrayList;
import java.util.List;

public class SideOutPutDemo {

    public static void main(String[] args) throws Exception {

        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        //获取数据源
        List data = new ArrayList<Tuple3<Integer,Integer,Integer>>();
        data.add(new Tuple3<>(0,1,0));
        data.add(new Tuple3<>(0,1,1));
        data.add(new Tuple3<>(0,2,2));
        data.add(new Tuple3<>(0,1,3));
        data.add(new Tuple3<>(1,2,5));
        data.add(new Tuple3<>(1,2,9));
        data.add(new Tuple3<>(1,2,11));
        data.add(new Tuple3<>(1,2,13));


        DataStreamSource<Tuple3<Integer,Integer,Integer>> items = env.fromCollection(data);

        OutputTag<Tuple3<Integer,Integer,Integer>> zeroStream = new OutputTag<Tuple3<Integer,Integer,Integer>>("zeroStream") {};
        OutputTag<Tuple3<Integer,Integer,Integer>> oneStream = new OutputTag<Tuple3<Integer,Integer,Integer>>("oneStream") {};


        SingleOutputStreamOperator<Tuple3<Integer, Integer, Integer>> processStream= items.process(new ProcessFunction<Tuple3<Integer, Integer, Integer>, Tuple3<Integer, Integer, Integer>>() {
            @Override
            public void processElement(Tuple3<Integer, Integer, Integer> value, Context ctx, Collector<Tuple3<Integer, Integer, Integer>> out) throws Exception {

                if (value.f0 == 0) {
                    ctx.output(zeroStream, value);
                } else if (value.f0 == 1) {
                    ctx.output(oneStream, value);
                }
            }
        });

        DataStream<Tuple3<Integer, Integer, Integer>> zeroSideOutput = processStream.getSideOutput(zeroStream);
        DataStream<Tuple3<Integer, Integer, Integer>> oneSideOutput = processStream.getSideOutput(oneStream);

        zeroSideOutput.print();
        oneSideOutput.printToErr();

        //打印结果
        String jobName = "user defined streaming source";
        env.execute(jobName);
    }
}

输出结果如下：

7> (1,2,11)  - 红色
5> (1,2,5)   - 红色
8> (1,2,13)  - 红色
1> (0,1,0)
6> (1,2,9)   - 红色
2> (0,1,1)
4> (0,1,3)
3> (0,2,2)

可以看到，将流进行了拆分，并且成功打印出了结果。
