Flutter系列之Flex布局详解

Flutter 是 Google 推出的跨平台 UI 框架，可以快速地在 Android 和 IOS 上构建高质量的应用程序，其主要特点是 Flutter 具有快速开发的能力、富有表现力和灵活的 Ui 以及良好的原生性能，本篇文章主要介绍 Flutter 中的 Flex 布局，如下：

Flex基础
Flex常用设置
Row和Column
Expanded和Flexible
Spacer

Flex基础

Flex 布局方式已经广泛使用在前端、小程序开发之中，如果之前已经学习过 Flex 布局，那么在 Flutter 中也是大同小异的，Flexible Box 示意图如下：

Flex Widget 可以设置主轴方向，如果知晓主轴方向，可以直接使用 Row 或者 Column，Flex Widget 不能滚动，如果涉及到滚动可以尝试使用 ListView，Flex Widget 的内容超过其宽度和高度，则显示黄黑相间的警告条纹，以水平方向为例出现的报错信息如下：

I/flutter (14749): ══╡ EXCEPTION CAUGHT BY RENDERING LIBRARY ╞════════════════════════════════════════════  ═════════════
I/flutter (14749): The following assertion was thrown during layout:
I/flutter (14749): A RenderFlex overflowed by 440 pixels on the right.

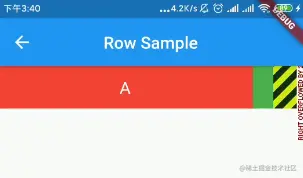

报错显示如下：

Flex常用设置

Flex 常用属性如下：

direction
mainAxisAlignment
mainAxisSize
crossAxisAlignment
verticalDirection
textBaseline

1. direction

设置主轴方向，可设置的值为 Axis.horizontal 和 Axis.vertical，交叉轴与主轴方向垂直。

2. mainAxisAlignment：

设置子 Widget 沿着主轴方向的排列方式，默认 MainAxisAlignment.start，可设置的方式如下：

MainAxisAlignment.start：左对齐，默认值;
MainAxisAlignment.end：右对齐;
MainAxisAlignment.center：居中对齐;
MainAxisAlignment.spaceBetween：两端对齐;
MainAxisAlignment.spaceAround：每个 Widget 两侧的间隔相等，与屏幕边缘的间隔是其他 Widget 之间间隔的一半;
MainAxisAlignment.spaceEvently：平均分布各个 Widget，与屏幕边缘的间隔与其他 Widget 之间的间隔相等.

对比效果如下：

mainAxisAlignment

3. mainAxisSize

设置主轴的大小，默认 MainAxisSize.max，可设置的值如下：

MainAxisSize.max：主轴的大小是父容器的大小；
MainAxisSize.min：主轴的大小是其子 Widget 大小之和。

对比效果如下：

mainAxisSize

将 mainAxisAlignment 设置成 spaceBetween，如果 mainAxisSize 设置为 max，则是整个 Row 宽度基础上按照 spaceBetween 的方式进行排列，如果 mainAxisSize 设置为 min，则是三个 Container 宽度之和范围内按照 spaceBetween 的方式进行排列。

4. crossAxisAlignment

设置子 Widget 沿着交叉轴方向的排列方式，默认 CrossAxisAlignment.center，可设置的方式如下：

CrossAxisAlignment.start：与交叉轴的起始位置对齐；
CrossAxisAlignment.end：与交叉轴的结束位置对齐；
CrossAxisAlignment.center：居中对齐；
CrossAxisAlignment.stretch：填充整个交叉轴；
CrossAxisAlignment.baseline：按照第一行文字基线对齐。

对比效果如下：

crossAxisAlignment

5. verticalDirection

设置垂直方向上的子 Widget 的排列顺序，默认为 VerticalDirection.down，设置方式如下：

VerticalDirection.down：start 在顶部，end 在底部；
VerticalDirection.up：start 在底部，end 在顶部。

对比效果如下：

verticalDirection

注意观察交叉轴设置的 CrossAxisAlignment.end，在此基础上垂直方向上的变化。

6. textBaseline

设置文字对齐的基线类型，可设置的值如下：

TextBaseline.alphabetic：与字母基线对齐；
TextBaseline.ideographic：与表意字符基线对齐；

使用时当 crossAxisAlignment 设置为 baseline 时，必须设置 textBaseline 属性的值，使用方式如下：

// textBaseline
class FlexSamplePage extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return Scaffold(
      appBar: AppBar(
        title: Text("Flex Sample"),
        centerTitle: true,
      ),
      body: Row(
        children: <Widget>\[
          Expanded(
              child: Row(
                children: <Widget>\[
                  Text("躬",style: TextStyle(fontSize: 40,),),
                  Text("x",style: TextStyle(fontSize: 60,),),
                  Text("ing",style: TextStyle(fontSize: 16,),),
                  Text("之",style: TextStyle(fontSize: 16,),),
                \],
          )),
          Expanded(
              child: Row(
                crossAxisAlignment: CrossAxisAlignment.baseline,
                textBaseline: TextBaseline.alphabetic,
                children: <Widget>\[
                  Text("躬",style: TextStyle(fontSize: 40,),),
                  Text("x",style: TextStyle(fontSize: 60,),),
                  Text("ing",style: TextStyle(fontSize: 16,),),
                  Text("之",style: TextStyle(fontSize: 16, ),),
                \],
          )),
          Expanded(
              child: Row(
                crossAxisAlignment: CrossAxisAlignment.baseline,
                textBaseline: TextBaseline.ideographic,
                children: <Widget>\[
                  Text("躬",style: TextStyle(fontSize: 40, ),),
                  Text("x",style: TextStyle(fontSize: 60,),),
                  Text("ing",style: TextStyle(fontSize: 16,),),
                  Text("之",style: TextStyle(fontSize: 16,),),
                \],
              ))
        \],
      ),
    );
  }
}

分别为不设置 textBaseline 属性、设置 TextBaseline.alphabetic 和 TextBaseline.ideographic，对比效果如下：

两者虽然在对应基线含义上有所不同，但是测试没发现不同，后期继续留意观察，知道的朋友可以评论指出。

Row和Column

Row 和 Column 都继承 Flex，Row 主轴的方向为水平方向，Column 主轴的方向为竖直方向，即在 Flex 基础上设置了主轴方向 direction，如下：

// Row
direction: Axis.horizontal,
/// Column
direction: Axis.vertical,

如果确定主轴方向，可以直接使用 Row 或者 Column，使用方式和 Flex 一致。

Expanded和Flexible

Flexible 的 fix 属性默认为 FlexFit.loose，而 Expanded 继承 Flexible，其 fix 属性指定为 FlexFit.tight，两者因为其 fix 属性不用而不同，若将 Flexible 的 fit 属性设置为 FlexFit.tight，则 Flexible 与 Expanded 等效，可设置的 fit 属性如下：

tight：强制填充可利用的空间；
loose：不强制填充可利用空间，Widget自身大小。

对比效果如下：

Expanded和Flexible

Expanded 可以使 Row、Column、Flex 里面的组件填充沿着主轴可利用的空间，如果多个 Widget 都使用了 Expanded 组件，可以使用 Expanded 的 flex 属性按照比例分配主轴空间，flex 属性相当于 Android LinearLayout 的 weight 属性，如下：

// Expanded
class ExpandedSamplePage extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return Scaffold(
        appBar: AppBar(
          title: Text("Row Sample"),
          centerTitle: true,
        ),
        body: Row(
          mainAxisAlignment: MainAxisAlignment.start,
          mainAxisSize: MainAxisSize.max,
          children: <Widget>\[
            Expanded(
              flex: 1,
              child: Container(
                  width: 50,
                  height: 50,
                  color: Colors.red,
                  child: Center(
                    child: Text(
                      "A",
                      style: TextStyle(fontSize: 20, color: Colors.white),
                    ),
                  )),
            ),
            Expanded(
              flex: 2,
              child: Container(
                  width: 50, // Row Expanded下width无效
                  height: 50, // Column Expanded下height无效
                  color: Colors.green,
                  child: Center(
                    child: Text(
                      "B",
                      style: TextStyle(fontSize: 20, color: Colors.white),
                    ),
                  )),
            ),
            Container(
                width: 50,
                height: 50,
                color: Colors.yellow,
                child: Center(
                  child: Text(
                    "C",
                    style: TextStyle(fontSize: 20, color: Colors.white),
                  ),
                )),
          \],
        ));
  }
}

显示效果如下：

Spacer

Spacer 用来调节 Widget 之间的间距，会占据所有的剩余空间，因此 MainAxisAlignment 的设置将无效，Spacer 的属性 flex 用于设置剩余空间的分配权重，默认值为 1，表示占据所有剩余空间，如果两个以上 Spacer 则按照 flex 分配剩余空间，代码参考如下：

class RowSamplePage1 extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return Scaffold(
        appBar: AppBar(
          title: Text("Row Sample"),
          centerTitle: true,
        ),
        body: ConstrainedBox(
          constraints: BoxConstraints(maxHeight: 150),
          child: Row(
            children: <Widget>\[
              Container(
                width: 80,
                height: 80,
                color: Colors.red,
              ),
              Spacer(flex: 1,),
              Container(
                width: 80,
                height: 80,
                color: Colors.green,
              ),
              Spacer(flex: 2,),
              Container(
                width: 80,
                height: 80,
                color: Colors.yellow,
              ),
            \],
          ),
        ));
  }
}

显示效果如下：
