这是我参与2022首次更文挑战的第16天，活动详情查看：2022首次更文挑战

在青训营大项目的搭建过程中，第一次尝试实践响应式的布局，为了让测试的视频卡片依据设备实现对应的缩放或者排列布局，学习到了不少的知识，特此记录。

实现目标：

  • 浏览器缩放页面大小，视频（图片）卡片随之缩放。
  • 移动端页面适配。
  • 尽可能保持视频卡片原本的宽高比。

本文涉及的CSS相关细节（文末附代码链接）：

  1. 布局display：flex布局。
  2. 宽高width/height：百分比，vw，vh等。还可以配置min-width，max-width。
  3. 媒体查询@media：设置主流设备的宽度样式。

Flex布局

通过flex弹性布局可以将块级元素并列排列，通过设置justify-content属性设置调整子元素的排列规则，实现最基础的响应式。

HTML布局如下，main盒子内包裹四个固定宽度的卡片。

<div class="main">
    <div class="card"><img src="https://source.acexy.cn/view/X2KlJe2"></div>
    <div class="card"><img src="https://source.acexy.cn/view/X2KlJe2"></div>
    <div class="card"><img src="https://source.acexy.cn/view/X2KlJe2"></div>
    <div class="card"><img src="https://source.acexy.cn/view/X2KlJe2"></div>
</div>

版本一：CSS样式设置如下：父级元素设置flex布局且将justify-content设置为space-between，使得子元素对齐两端。

.main{
    display: flex;
    justify-content: space-between;
    width: 100%;
    min-height:600px;
    background-color: grey;
}
.card{
    width: 100px;
}
.card img{
    width: 100%;
}

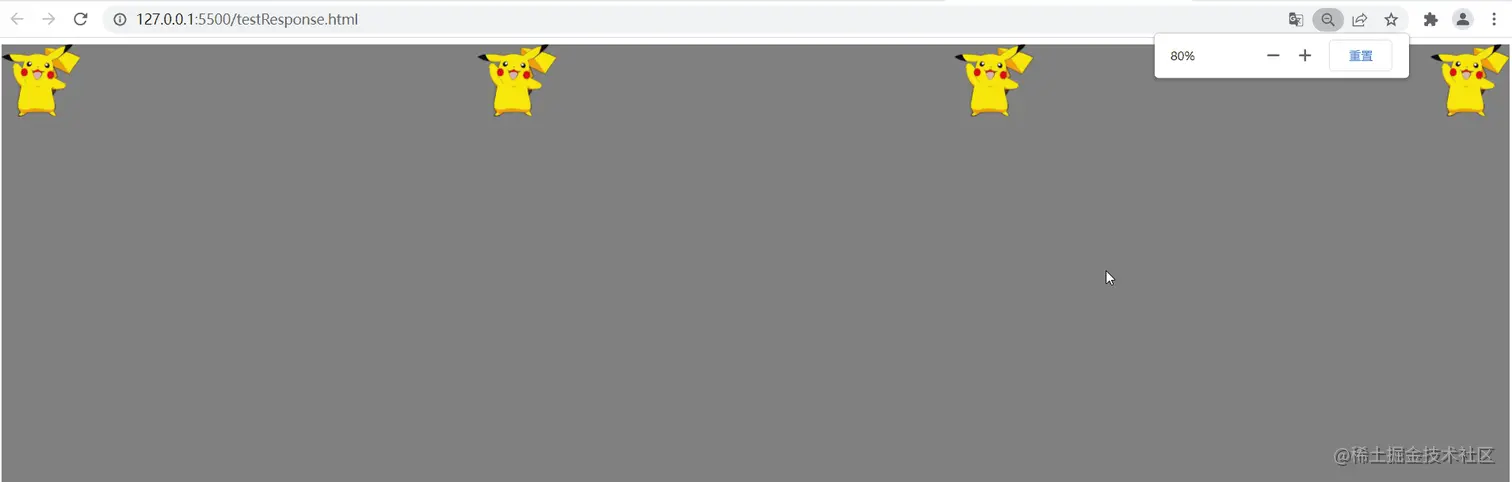

下面我们通过浏览器缩放，进行最简单的测试：


我们这种最基础的布局存在一定的缺陷：

  • 当缩放到最大的时候，皮卡丘应该换行显示了，但是它只是保持着最大的宽度挤在一行。所以我们可以给弹性布局额外加上溢出换行的属性flex-wrap: wrap。这样当屏幕容纳不下卡片的时候，多余的卡片就会换到下一行去了。
/*去除父级元素最小高度，增加溢出换行属性*/
.main{
    display: flex;
    justify-content: space-between;
    flex-wrap: wrap;
    width: 100%;
    background-color: grey;
}


为了保持卡片的宽高比（尽可能不变形），我们固定设置了卡片的宽度（100px），高度会被图片撑开自由拉伸。那么就出现了两个问题：

  1. 高度不统一：如果卡片内包裹的是不同宽高比的图片或视频，那么每张卡片的高度不同，所有一行的卡片，高度会统一到拉伸后较高的卡片高度。

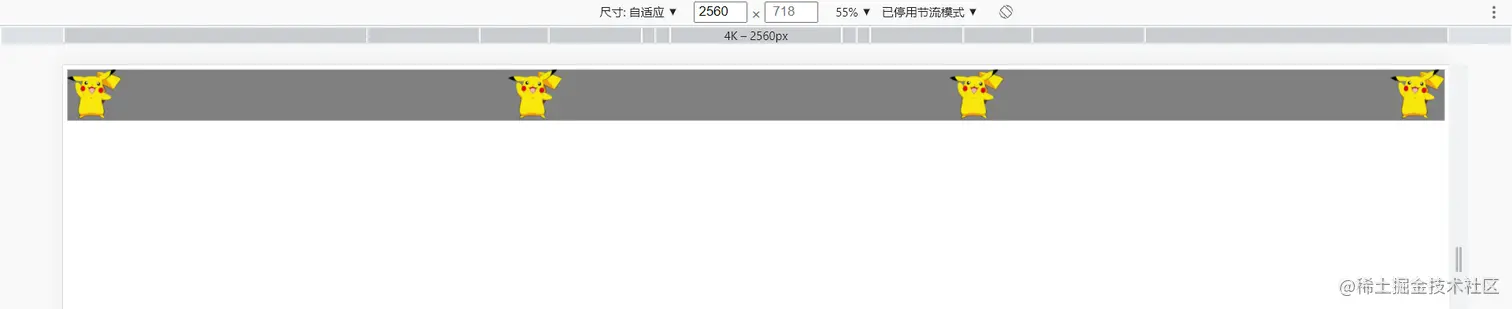

  2. 其他屏幕较大的设备显示的卡片较小。（图为谷歌浏览器最宽设备的显示情况，此时的皮卡丘卡片虽然仍为100px，但是显示起来已经很小了。）


我们先来解决其他屏幕设备的显示问题：问题来源于我们固定了卡片的宽度，而长度单位px是绝对单位，页面按精确像素展示。显然，解决方案为：我们需要把长度单位做出变换：绝对单位-->相对单位。

相对单位

（小声BB：px对应我们显示器的分辨率，理论上显示器分辨率不一定相同，px也算相对单位。）

相对单位的个人理解：

  1. 百分比：相对于父级盒子的百分比，一般设置宽度。如果设置了高度，那么一定是父盒子高度确定的情况。
  2. 相对字体大小：
    • rem：相对于根元素的字体大小，一般来说浏览器的字体大小是16px，0.75rem == 12px;
    • em：相对于父级元素的字体大小。
  3. 相对视口大小：
    • vw：把屏幕宽度切分成100份，占据几份。
    • vh：把屏幕高度切分成100份，占据几份。

版本二：我们使用vw来控制卡片的宽度，通过设置20vw(五分之一的屏幕宽度)，就能不管屏幕分辨率如何变化，确保一行只有四张卡片，因为第五张卡片也需要五分之一的宽度，但是算上margin就不能容纳第五张卡片了。

.card{
    width: 20vw;
    border-radius: 5px;
    background-color: rgb(214, 212, 212);
}

效果如下：

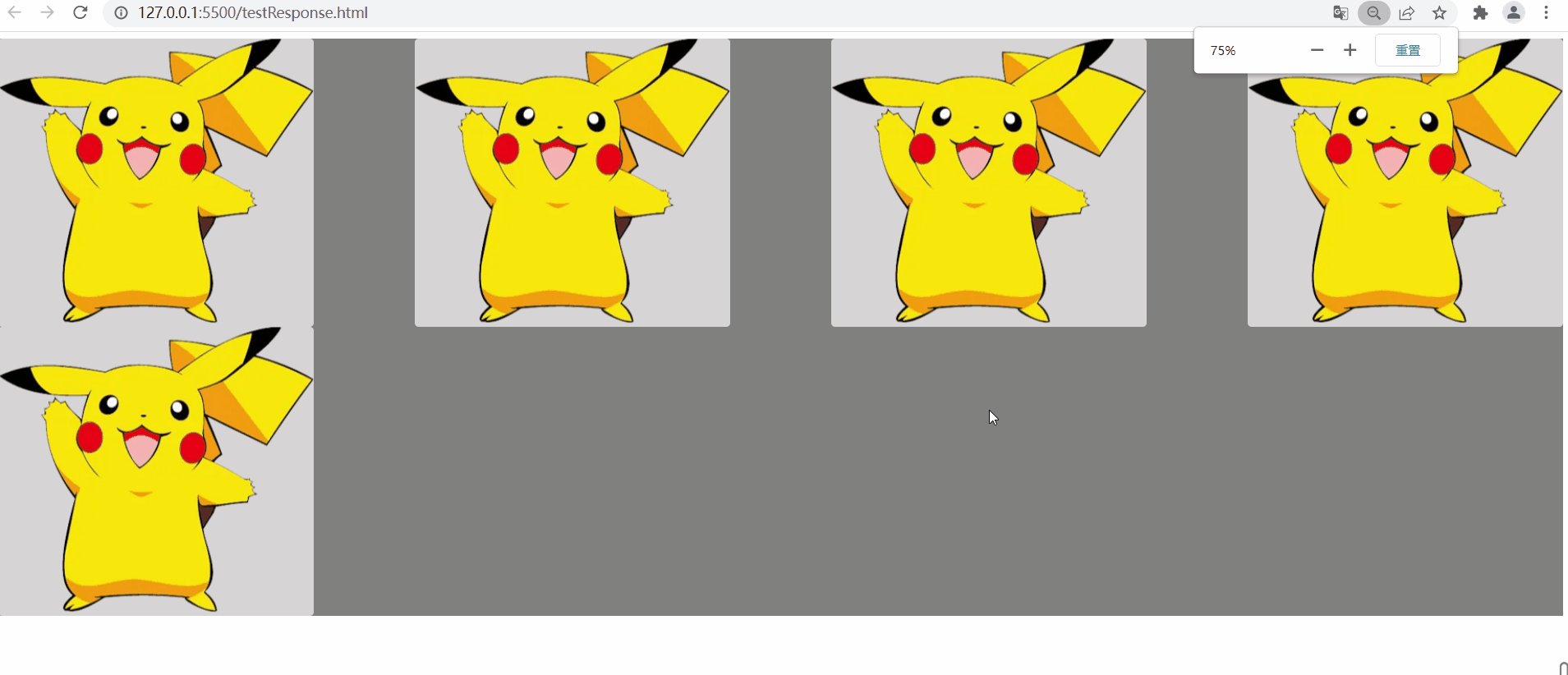

浏览器的缩放效果：

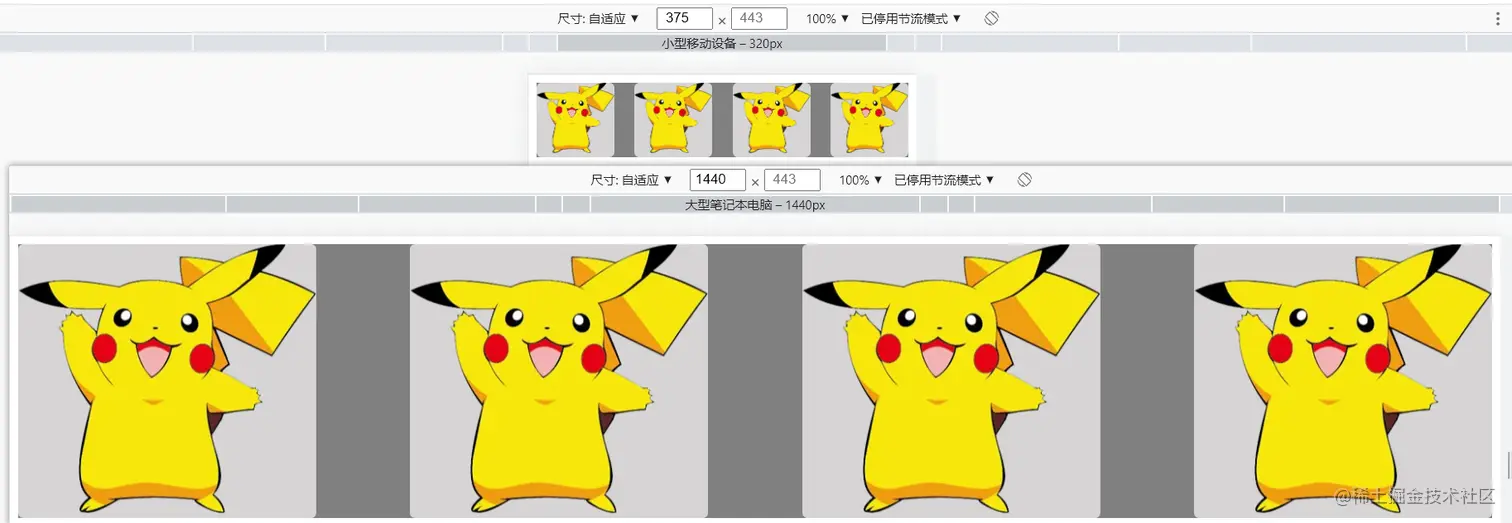

大型设备和小型移动设备的效果对比：

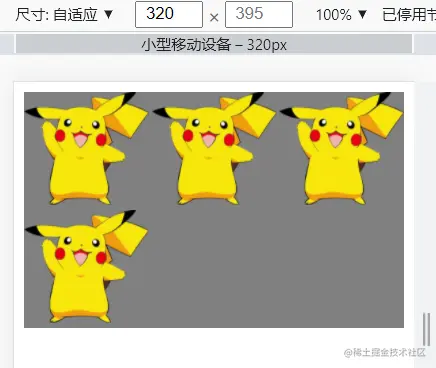

如果我们的卡片十分精美，不想在手机上并列展示四只皮卡丘，而是需要每只皮卡丘单独一列展示，这时候，就不能单靠相对的长度单位来设置了。

（比如上图下字的卡片，在移动端的字会小一点。比较适合单独一列或两列展示。）

媒体查询

@media：顾名思义，可以根据不同的媒体来确认不同的样式。

基础语法可见参考链接：

  1. 简单易懂的菜鸟教程：@media查询

  2. 全面的MDN：使用媒体查询

小细节：

  1. 媒体查询的范围：
    • 媒体类型：不止是屏幕（sreen），还有打印机（print）；
    • 媒体特性：不止是宽高（min-width），还有悬浮（hover）,颜色（color）等；
    • 逻辑操作符：不止是and，还有only，not，, 。 如果只是单纯针对屏幕进行响应式的适配，其实是可以写出好几种不同的格式的。
  2. 媒体查询的先后顺序：应该将限制条件严格的放在后面，条件宽松的放在前面。
    • 原因：CSS的优先级 及 样式覆盖原则。 一般情况下，不同媒体查询内的CSS优先级相同，所以后面声明的样式容易覆盖前面的样式。

更新后的CSS代码如下：（版本三）

.main {
    display: flex;
    justify-content: space-between;
    flex-wrap: wrap;
    width: 100%;
    background-color: grey;
}

.card {
    box-sizing:border-box;
    width: 30vw;/*被覆盖*/
    border-radius: 5px;
    background-color: rgb(214, 212, 212);
    margin: 10px auto;
}

.card img {
    width: 100%;
}

@media (min-width:300px){
    .card{
        width:90vw;
    }
}

@media (min-width:425px){
    .card{
        width:48vw;
    }
}

@media screen and (min-width:768px) {
    .card{
        width:30vw;
    }
}

@media screen and (min-width:1024px) and (max-width:1549px){
    .card{
        width:24vw;
    }
}

@media (min-width:1550px){
    .card{
        width:18vw;
    }
}

（小声BB：理论上代码应该是风格统一的，上面仅做测试。）

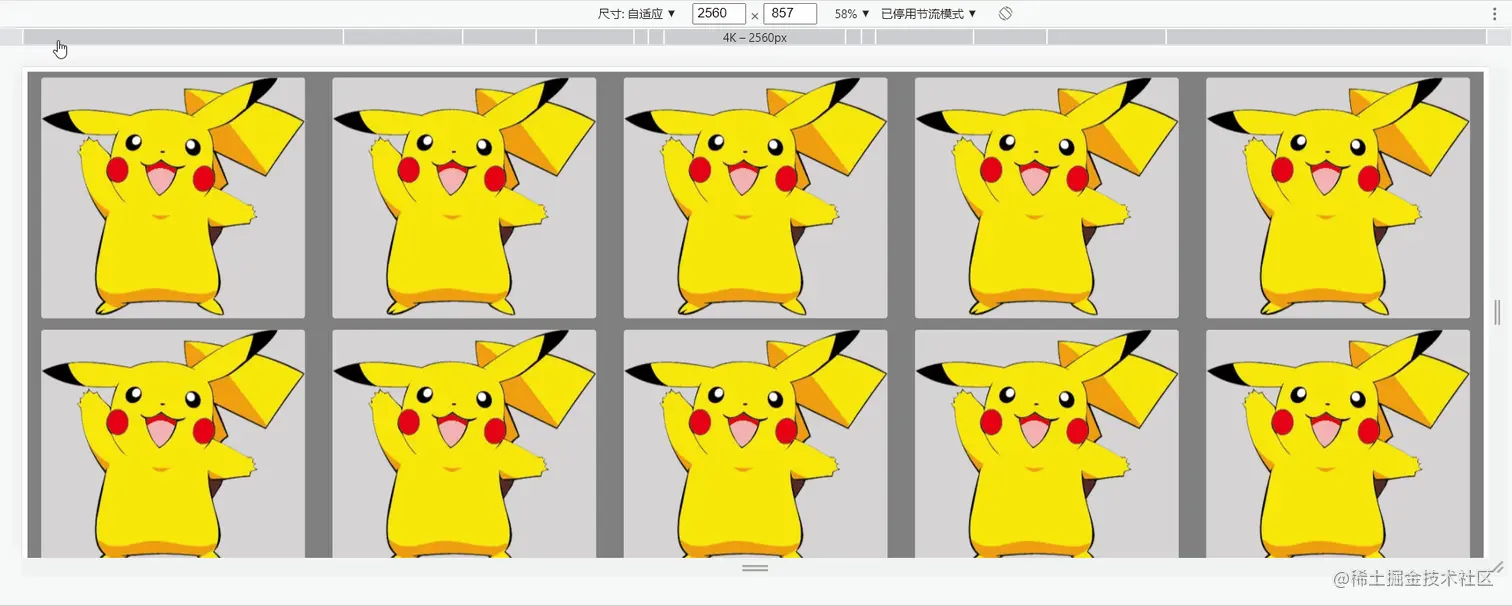

加上了媒体查询的迭代后，我们再次测试不同设备下的卡片展示：


至此，我们实现了不同设备的响应式。但是仍有一个问题没有解决，那就是不同宽高比的照片卡片如何处理？

回顾当前的样式组合： Flex布局（两端对齐+溢出换行） + 媒体查询限定相对宽度（vw）

思路：

  1. 最直接的做法：限制卡片高度。这样使得卡片整体风格比较统一，但是卡片内的照片可能会出现因为强行填充而出现变形。

    • 通过object-fit: cover解决。这个CSS属性可以达到最佳最完美的居中自动剪裁图片的功能。object-fit参考链接

    • 折中方法：通过设置相近的最低以及最高的高度，使得不同的照片卡片可以在一定范围内自由拉伸，卡片风格统一与照片不变形之间trade off。比如min-height:25vh,max-height:30vh。

codepen链接：codepen.io/yyforreal/p…

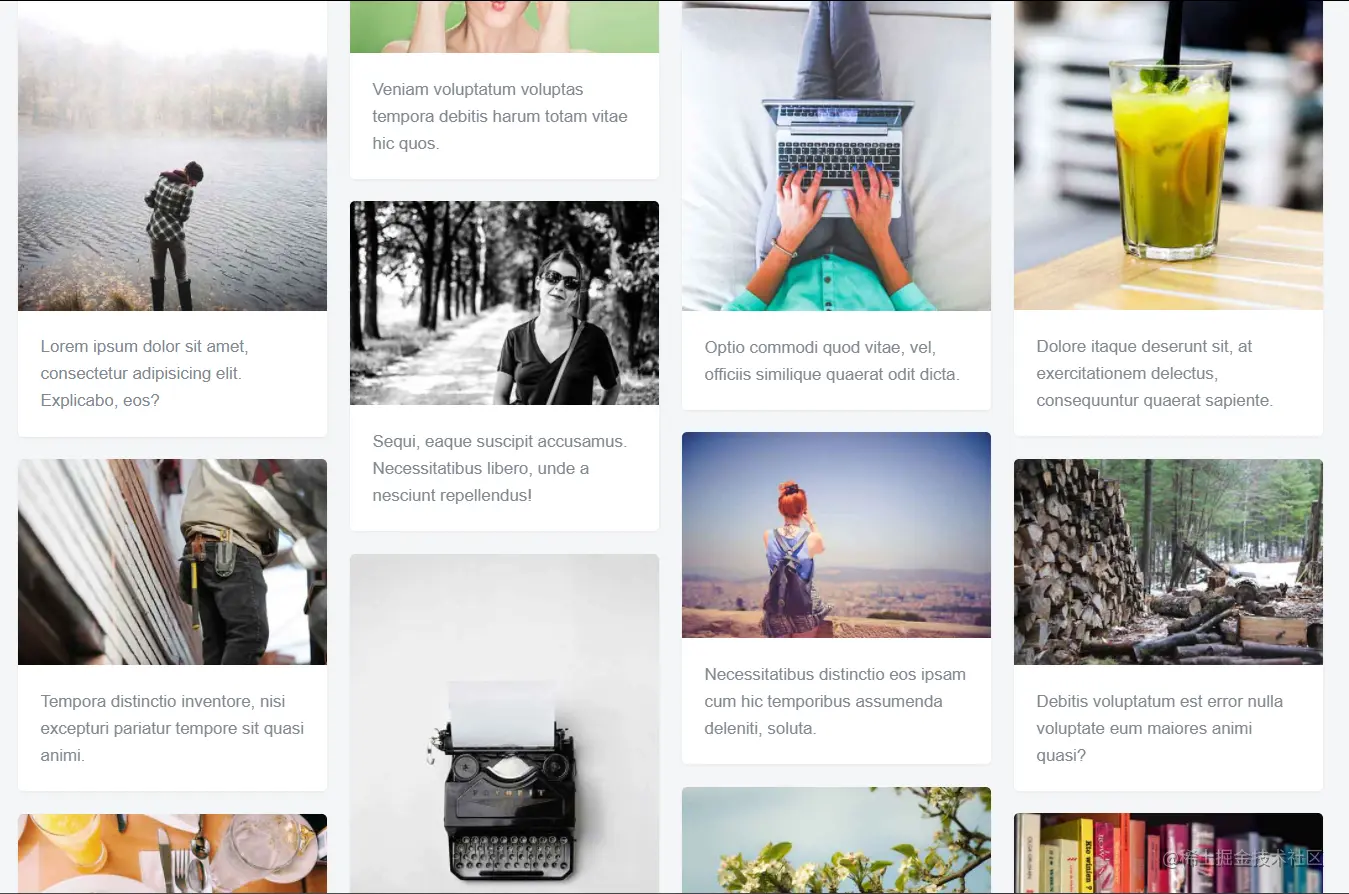

  1. 在不使图片变形的情况下，显然不同宽高比的照片会撑开卡片使得卡片的高度不统一，那么我们可以设置瀑布流的形式，比如四列卡片，每列卡片向下流动。
    • 如何排列不同列数的卡片是个难题，还需要去了解瀑布流算法。
