定义
UML - Unified modeling language UML (统一建模语言)，是一种用于软件系统分析和设计的语 言工具， 用于帮助软件开发人员进行思考和记录思路的结果。简单说，UML图即一种图形化语言，通过不同的图形和符号，来描述软件模型以及各个元素之间的关系。
UML图分类
- 用例图
- 静态结构图:类图，对象图，包图，组件图，部署图
- 动态行为图:交互图（时序图和协作图），状态图和活动图
常用工具
- word:绘制简单UML图，是一种非专业手段
- visio
- powerDesigner:支持标准数据建模UML
- eclipse插件amaterasUML
- idea插件plantUML
- idea插件UML support
常见的几种类图关系
依赖关系
代码示例
/**
* 依赖关系示例
* @author:liyajie
* @createTime:2022/2/10 10:17
* @version:1.0
*/
public class PersonService {
// 方法入参使用到了
public void save(Person person){
}
// 返回参数使用到了
public IdCard getIdCard(){
return new IdCard();
}
public void job(){
// 方法内部使用到了
Job job = new Job();
}
}

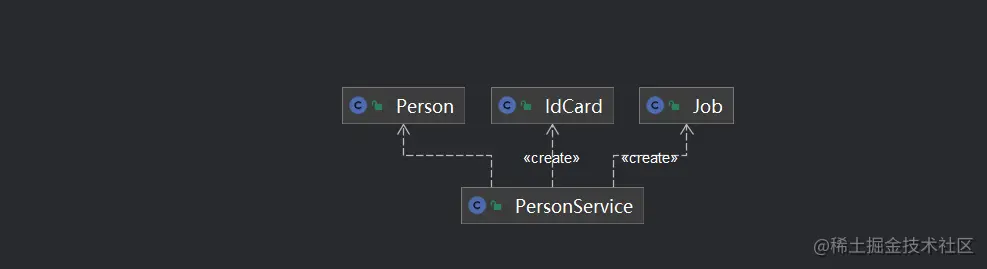

UML图示
一条虚线+箭头
泛化关系
代码示例
/**
* 泛型关系（继承）示例
* @author:liyajie
* @createTime:2022/2/10 10:17
* @version:1.0
*/
public class PersonService1 extends Base{
}
UML图示
一条实线+三角箭头
实现关系
代码实现
/**
* 实现关系示例
* @author:liyajie
* @createTime:2022/2/10 10:17
* @version:1.0
*/
public class PersonService2 implements BaseService{
}

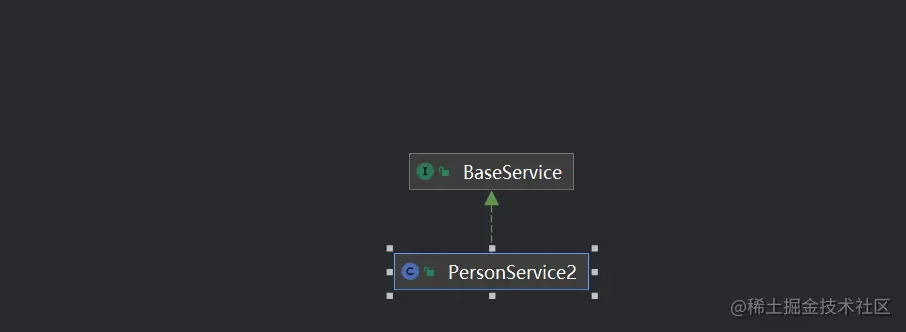

UML图示
一条虚线+三角箭头
关联关系
代码示例
/**
* 关联关系示例
* @author:liyajie
* @createTime:2022/2/10 10:17
* @version:1.0
*/
public class PersonService3 {
public PersonDao personDao;
}
UML图示
一条实线+箭头+空心菱形
总结
以上就是今天的内容，主要介绍了UML相关基本知识，以及常见的几种类图关系的画法
