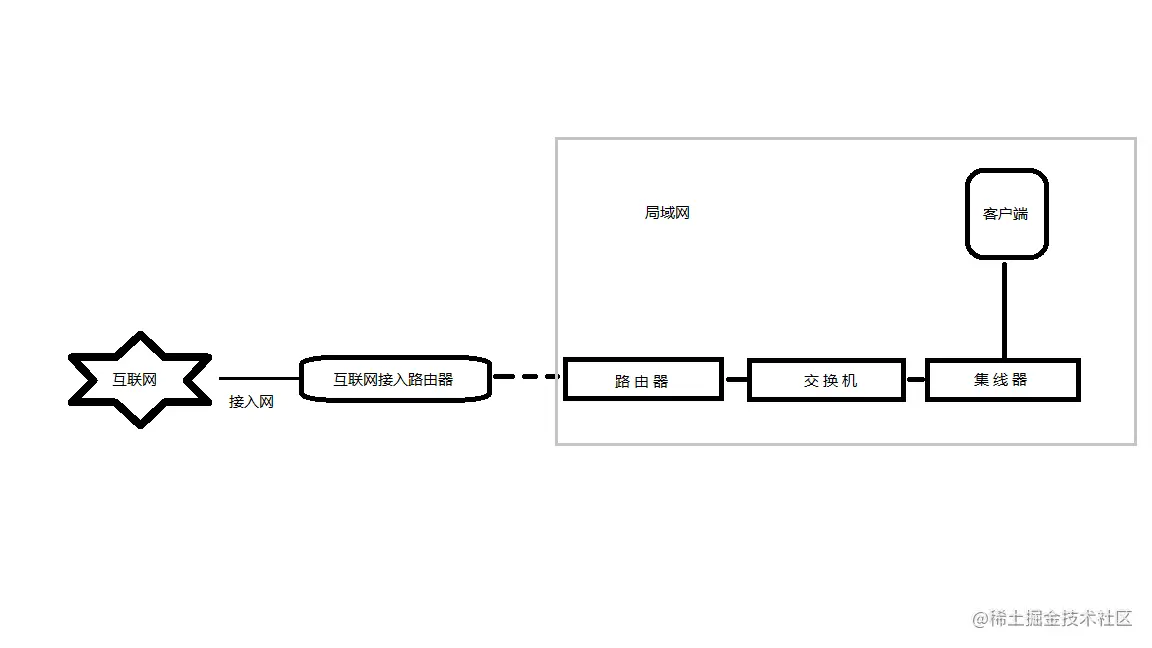

假设客户端计算机连接的局域网接口如下图
注：上图仅为方便理解功能，实际上，家用路由器集成了集线器和交换机的功能，像上图这样使用独立设备的情况很少见。
从客户端到集线器
- 网卡：其PHY（MAU）模块负责将网络包转换成电信号
- RJ-45接口：电信号可以通过此接口进入双绞线，信号在传输过程中会衰减，还会受到噪声干扰而失真，通过两根信号线的缠绕可以抵消外源性噪声，还可以通过改变节距抑制内源性噪声等
集线器
- 中继电路：电信号到达集线器的PHY（MAU）模块后，会进入中继电路。其基本功能就是将输入的信号广播到集线器的所有端口上，也就是说集线器会将电信号发送给所有连接在它上面的线路
- 接收电信号的设备，也就是交换机、路由器、服务器等，会在将信号转换成数字信息后通过FCS校验发现错误，并将出错的包丢弃。丢弃的包不会触发确认响应，协议栈的TCP模块会检测到丢包，并对该包进行重传。
交换机
- 当信号从双绞线传入时，就会进入PHY（MAU）模块的接收部分
- 接下来，PHY（MAU）模块会将网线中的信号转换为通用格式，然后传递给MAC模块
- MAC模块将信号转换为数字信息，然后通过包末尾的FCS校验错误，如果没有问题则存放到缓冲区中 注：交换机的端口不核对接收方MAC地址，而是直接接收所有的包并存放到缓冲区中
- 将包存入缓冲区后，再根据MAC地址表查找MAC地址，然后找到相应的端口
- 然后就可以通过交换电路将包发送到相应的端口了
路由器
注：在具体的操作过程上，路由器和交换机是有区别的。因为路由器是基于IP设计的，而交换机是基于以太网设计的。路由器的各个端口都具有MAC地址和IP地址。
- 路由器包括转发模块和端口模块两部分，转发模块负责判断包的转发目的地，端口模块负责包的收发操作
- 路由器在转发包时，首先会委托端口的硬件将包接收进来（对于以太网端口来说，就是按照以太网规范进行工作，而无线局域网端口则按照无线局域网的规范工作）
- 转发模块会根据接收到的包的IP头部中记录的接收方IP地址，在路由表中进行查询，以此判断转发目标
- 转发模块委托端口模块将包发送给转发目标对应的端口
