RunLoop 是iOS中重要的一个概念，在 iOS 里它是由 CFRunLoop 实现。本章将从源码的方面梳理下RunLoop相关的概念、结构、原理。
浅谈RunLoop
RunLoop概念：
一般来讲，一个线程在执行任务完成后，就会结束。但是在我们的应用程序中不会直接结束，而是会在线程中构建一个消息循环机制。当有事件要去处理时保活线程，当没有事件要处理时让线程进入休眠，这个消息循环的机制就是RunLoop。
RunLoop和线程的关系：
- RunLoop是基于线程来管理的，所以是一一对应的关系
- 主线程中会自动获取Runloop，子线程默认不会获取Runloop
RunLoop创建：
苹果不允许直接创建 RunLoop，它只提供了两个自动获取的函数：CFRunLoopGetMain() 和 CFRunLoopGetCurrent()，这两个函数最终会调用私有函数_CFRunLoopGet0()。
相关源码如下：
static CFMutableDictionaryRef __CFRunLoops = NULL;
static CFLock_t loopsLock = CFLockInit;
// should only be called by Foundation
// t==0 is a synonym for "main thread" that always works
CF_EXPORT CFRunLoopRef _CFRunLoopGet0(pthread_t t) {
if (pthread_equal(t, kNilPthreadT)) {
t = pthread_main_thread_np();
}
__CFLock(&loopsLock);
if (!__CFRunLoops) {
__CFUnlock(&loopsLock);
CFMutableDictionaryRef dict = CFDictionaryCreateMutable(kCFAllocatorSystemDefault, 0, NULL, &kCFTypeDictionaryValueCallBacks);
CFRunLoopRef mainLoop = __CFRunLoopCreate(pthread_main_thread_np());
CFDictionarySetValue(dict, pthreadPointer(pthread_main_thread_np()), mainLoop);
if (!OSAtomicCompareAndSwapPtrBarrier(NULL, dict, (void * volatile *)&__CFRunLoops)) {
CFRelease(dict);
}
CFRelease(mainLoop);
__CFLock(&loopsLock);
}
CFRunLoopRef loop = (CFRunLoopRef)CFDictionaryGetValue(__CFRunLoops, pthreadPointer(t));
__CFUnlock(&loopsLock);
if (!loop) {
CFRunLoopRef newLoop = __CFRunLoopCreate(t);
__CFLock(&loopsLock);
loop = (CFRunLoopRef)CFDictionaryGetValue(__CFRunLoops, pthreadPointer(t));
if (!loop) {
CFDictionarySetValue(__CFRunLoops, pthreadPointer(t), newLoop);
loop = newLoop;
}
// don't release run loops inside the loopsLock, because CFRunLoopDeallocate may end up taking it
__CFUnlock(&loopsLock);
CFRelease(newLoop);
}
if (pthread_equal(t, pthread_self())) {
_CFSetTSD(__CFTSDKeyRunLoop, (void *)loop, NULL);
if (0 == _CFGetTSD(__CFTSDKeyRunLoopCntr)) {
_CFSetTSD(__CFTSDKeyRunLoopCntr, (void *)(PTHREAD_DESTRUCTOR_ITERATIONS-1), (void (*)(void *))__CFFinalizeRunLoop);
}
}
return loop;
}
RunLoop结构
RunLoop的构成由以下几个定义的对象组成：
- CFRunLoopRef
- CFRunLoopModeRef
- CFRunLoopSourceRef
- CFRunLoopObserverRef
- CFRunLoopTimerRef
// CFRunLoopModeRef
typedef struct __CFRunLoopMode *CFRunLoopModeRef;
// CFRunLoopRef
typedef struct CF_BRIDGED_MUTABLE_TYPE(id) __CFRunLoop * CFRunLoopRef;
// CFRunLoopSourceRef
typedef struct CF_BRIDGED_MUTABLE_TYPE(id) __CFRunLoopSource * CFRunLoopSourceRef;
// CFRunLoopObserverRef
typedef struct CF_BRIDGED_MUTABLE_TYPE(id) __CFRunLoopObserver * CFRunLoopObserverRef;
// CFRunLoopTimerRef
typedef struct CF_BRIDGED_MUTABLE_TYPE(NSTimer) __CFRunLoopTimer * CFRunLoopTimerRef;
- CFRunLoopRef
CFRunLoopRef包含了对应的线程，Mode集合，当前的Mode等等；
// 结构体定义
struct __CFRunLoop {
CFRuntimeBase _base;
pthread_mutex_t _lock; /* locked for accessing mode list */
__CFPort _wakeUpPort; // used for CFRunLoopWakeUp
Boolean _unused;
volatile _per_run_data *_perRunData; // reset for runs of the run loop
pthread_t _pthread;
uint32_t _winthread;
CFMutableSetRef _commonModes;
CFMutableSetRef _commonModeItems;
CFRunLoopModeRef _currentMode;
CFMutableSetRef _modes;
struct _block_item *_blocks_head;
struct _block_item *_blocks_tail;
CFAbsoluteTime _runTime;
CFAbsoluteTime _sleepTime;
CFTypeRef _counterpart;
};
- CFRunLoopModeRef
CFRunLoopModeRef代表着RunLoop的运行模式，一个RunLoop中可以有多个mode，一个mode里面又可以有多个source、observer、timer等等。系统五个Mode：
kCFRunLoopDefaultMode：App的默认Mode，通常主线程是在这个Mode下运行UITrackingRunLoopMode：界面跟踪 Mode，用于 ScrollView 追踪触摸滑动，保证界面滑动时不受其他 Mode 影响UIInitializationRunLoopMode: 在刚启动 App 时第进入的第一个 Mode，启动完成后就不再使用GSEventReceiveRunLoopMode: 接受系统事件的内部 Mode，通常用不到kCFRunLoopCommonModes: 这是一个占位用的Mode，不是一种真正的Mode
// 结构体定义
struct __CFRunLoopMode {
CFRuntimeBase _base;
pthread_mutex_t _lock; /* must have the run loop locked before locking this */
CFStringRef _name;
Boolean _stopped;
char _padding[3];
CFMutableSetRef _sources0;
CFMutableSetRef _sources1;
CFMutableArrayRef _observers;
CFMutableArrayRef _timers;
CFMutableDictionaryRef _portToV1SourceMap;
__CFPortSet _portSet;
CFIndex _observerMask;
#if USE_DISPATCH_SOURCE_FOR_TIMERS
dispatch_source_t _timerSource;
dispatch_queue_t _queue;
Boolean _timerFired; // set to true by the source when a timer has fired
Boolean _dispatchTimerArmed;
#endif
#if USE_MK_TIMER_TOO
mach_port_t _timerPort;
Boolean _mkTimerArmed;
#endif
#if DEPLOYMENT_TARGET_WINDOWS
DWORD _msgQMask;
void (*_msgPump)(void);
#endif
uint64_t _timerSoftDeadline; /* TSR */
uint64_t _timerHardDeadline; /* TSR */
};
- CFRunLoopSourceRef
CFRunLoopSourceRef是产生事件的地方。Source有两个版本：Source0 和 Source1。
// 结构体定义
struct __CFRunLoopSource {
CFRuntimeBase _base;
uint32_t _bits;
pthread_mutex_t _lock;
CFIndex _order; /* immutable */
CFMutableBagRef _runLoops;
union {
CFRunLoopSourceContext version0; /* immutable, except invalidation */
CFRunLoopSourceContext1 version1; /* immutable, except invalidation */
} _context;
};
Source0于Source1的区别如下：
- Source0 只包含了一个回调 ，它并不能主动触发事件
- Source1包含了一个 mach_port和一个回调 ，被用于通过内核和其他线程相互发送消息（系统消息，例如触摸手势，屏幕解锁，按键等等）这种Source 能主动唤醒RunLoop 的线程
// Source0
typedef struct {
CFIndex version;
void * info;
const void *(*retain)(const void *info);
void (*release)(const void *info);
CFStringRef (*copyDescription)(const void *info);
Boolean (*equal)(const void *info1, const void *info2);
CFHashCode (*hash)(const void *info);
void (*schedule)(void *info, CFRunLoopRef rl, CFRunLoopMode mode);
void (*cancel)(void *info, CFRunLoopRef rl, CFRunLoopMode mode);
void (*perform)(void *info);
} CFRunLoopSourceContext;
// Source1
typedef struct {
CFIndex version;
void * info;
const void *(*retain)(const void *info);
void (*release)(const void *info);
CFStringRef (*copyDescription)(const void *info);
Boolean (*equal)(const void *info1, const void *info2);
CFHashCode (*hash)(const void *info);
#if TARGET_OS_OSX || TARGET_OS_IPHONE
mach_port_t (*getPort)(void *info);
void * (*perform)(void *msg, CFIndex size, CFAllocatorRef allocator, void *info);
#else
void * (*getPort)(void *info);
void (*perform)(void *info);
#endif
} CFRunLoopSourceContext1;
- CFRunLoopObserverRef
CFRunLoopObserverRef即是RunLoop的Observer，在它的结构体内部有一个_runLoop成员和回调，每个Observer只能监听一个RunLoop，当 RunLoop 的状态发生变化时，Observer就会被触发回调。RunLoop的六个状态如下：
// 结构体定义
struct __CFRunLoopObserver {
CFRuntimeBase _base;
pthread_mutex_t _lock;
CFRunLoopRef _runLoop;
CFIndex _rlCount;
CFOptionFlags _activities; /* immutable */
CFIndex _order; /* immutable */
CFRunLoopObserverCallBack _callout; /* immutable */
CFRunLoopObserverContext _context; /* immutable, except invalidation */
};
/* Run Loop Observer Activities */
typedef CF_OPTIONS(CFOptionFlags, CFRunLoopActivity) {
kCFRunLoopEntry = (1UL << 0), // 进入 loop
kCFRunLoopBeforeTimers = (1UL << 1), // 触发 Timer 回调
kCFRunLoopBeforeSources = (1UL << 2), // 触发 Source0 回调
kCFRunLoopBeforeWaiting = (1UL << 5), // 等待 mach_port 消息
kCFRunLoopAfterWaiting = (1UL << 6), // 接收 mach_port 消息
kCFRunLoopExit = (1UL << 7), // 退出 loop
kCFRunLoopAllActivities = 0x0FFFFFFFU // loop 所有状态改变
};
- CFRunLoopTimerRef
CFRunLoopTimerRef是基于Timer的触发器,在它的结构体内部有一个时间间隔和回调，一个Timer仅能够添加到一个RunLoop中，当其加入到 RunLoop 时，RunLoop会注册对应的时间点，当时间间隔到达后，RunLoop会被唤醒以执行该回调。
struct __CFRunLoopTimer {
CFRuntimeBase _base;
uint16_t _bits;
pthread_mutex_t _lock;
CFRunLoopRef _runLoop;
CFMutableSetRef _rlModes;
CFAbsoluteTime _nextFireDate;
CFTimeInterval _interval; /* immutable */
CFTimeInterval _tolerance; /* mutable */
uint64_t _fireTSR; /* TSR units */
CFIndex _order; /* immutable */
CFRunLoopTimerCallBack _callout; /* immutable */
CFRunLoopTimerContext _context; /* immutable, except invalidation */
};
以上这些就是对RunLoop结构的介绍，下面我将结合CFRunLoop 的源码 来跟分析下 RunLoop 的原理吧。

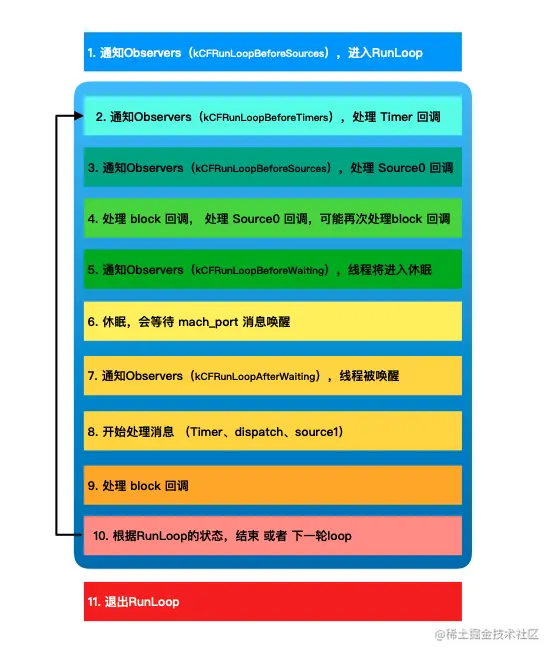

RunLoop实现原理
首先，我们熟悉下源码中的主流程函数调用顺序：
CFRunLoopRun() -> CFRunLoopRunSpecific() -> __CFRunLoopRun()
graph TD
CFRunLoopRun --> CFRunLoopRunSpecific --> __CFRunLoopRun
下面是基于源码精简的流程：
// CFRunLoopRun
void CFRunLoopRun(void) { /* DOES CALLOUT */
int32_t result;
do {
result = CFRunLoopRunSpecific(CFRunLoopGetCurrent(), kCFRunLoopDefaultMode, 1.0e10, false);
CHECK_FOR_FORK();
} while (kCFRunLoopRunStopped != result && kCFRunLoopRunFinished != result);
}
// CFRunLoopRunSpecific
NSInt32 CFRunLoopRunSpecific(CFRunLoopRef rl, CFStringRef modeName, CFTimeInterval seconds, Boolean returnAfterSourceHandled) { /* DOES CALLOUT */
CHECK_FOR_FORK();
if (__CFRunLoopIsDeallocating(rl)) return kCFRunLoopRunFinished;
__CFRunLoopLock(rl);
CFRunLoopModeRef currentMode = __CFRunLoopFindMode(rl, modeName, false);
if (NULL == currentMode || __CFRunLoopModeIsEmpty(rl, currentMode, rl->_currentMode)) {
Boolean did = false;
if (currentMode) __CFRunLoopModeUnlock(currentMode);
__CFRunLoopUnlock(rl);
return did ? kCFRunLoopRunHandledSource : kCFRunLoopRunFinished;
}
volatile _per_run_data *previousPerRun = __CFRunLoopPushPerRunData(rl);
CFRunLoopModeRef previousMode = rl->_currentMode;
rl->_currentMode = currentMode;
int32_t result = kCFRunLoopRunFinished;
// 通知 observers 状态发生变化，进入loop
if (currentMode->_observerMask & kCFRunLoopEntry ) __CFRunLoopDoObservers(rl, currentMode, kCFRunLoopEntry);
// RunLoop里面具体要做的事情， 主要是一个循环
result = __CFRunLoopRun(rl, currentMode, seconds, returnAfterSourceHandled, previousMode);
// 通知 observers 状态发生变化，退出loop
if (currentMode->_observerMask & kCFRunLoopExit ) __CFRunLoopDoObservers(rl, currentMode, kCFRunLoopExit);
__CFRunLoopModeUnlock(currentMode);
__CFRunLoopPopPerRunData(rl, previousPerRun);
rl->_currentMode = previousMode;
__CFRunLoopUnlock(rl);
return result;
}
// __CFRunLoopRun
static int32_t __CFRunLoopRun(CFRunLoopRef rl, CFRunLoopModeRef rlm, CFTimeInterval seconds, Boolean stopAfterHandle, CFRunLoopModeRef previousMode) {
uint64_t startTSR = mach_absolute_time();
int32_t retVal = 0;
do {
...
// 通知 Observers RunLoop 状态发生变化 触发 Timer 回调
if (rlm->_observerMask & kCFRunLoopBeforeTimers) __CFRunLoopDoObservers(rl, rlm, kCFRunLoopBeforeTimers);
// 通知 Observers RunLoop 状态发生变化 触发 Source0 回调
if (rlm->_observerMask & kCFRunLoopBeforeSources) __CFRunLoopDoObservers(rl, rlm, kCFRunLoopBeforeSources);
// 接着执行加入的 block回调
__CFRunLoopDoBlocks(rl, rlm);
// 接着触发 Source0 回调
Boolean sourceHandledThisLoop = __CFRunLoopDoSources0(rl, rlm, stopAfterHandle);
// 可能会再次执行加入的 block回调
if (sourceHandledThisLoop) {
__CFRunLoopDoBlocks(rl, rlm);
}
// 接着如果有 Source1 是 ready 状态的话，就会跳转到 handle_msg 去处理消息
if (MACH_PORT_NULL != dispatchPort && !didDispatchPortLastTime) {
msg = (mach_msg_header_t *)msg_buffer;
if (__CFRunLoopServiceMachPort(dispatchPort, &msg, sizeof(msg_buffer), &livePort, 0, &voucherState, NULL)) {
goto handle_msg;
}
}
...
//
if (!poll && (rlm->_observerMask & kCFRunLoopBeforeWaiting)) __CFRunLoopDoObservers(rl, rlm, kCFRunLoopBeforeWaiting);
...
// 等待唤醒
do {
__CFRunLoopServiceMachPort(waitSet, &msg, sizeof(msg_buffer), &livePort, poll ? 0 : TIMEOUT_INFINITY, &voucherState, &voucherCopy);
// 基于port的source事件，调用者唤醒
if (modeQueuePort != MACH_PORT_NULL && livePort == modeQueuePort) {
while (_dispatch_runloop_root_queue_perform_4CF(rlm->_queue));
// Timer 时间到、RunLoop 超时
if (rlm->_timerFired) {
rlm->_timerFired = false;
break;
} else {
if (msg && msg != (mach_msg_header_t *)msg_buffer) free(msg);
}
} else {
break;
}
} while (1);
...
// 接收到 mach_port 消息， RunLoop 的线程被唤醒了
if (!poll && (rlm->_observerMask & kCFRunLoopAfterWaiting)) __CFRunLoopDoObservers(rl, rlm, kCFRunLoopAfterWaiting);
handle_msg:;
...
// 接着开始处理消息
// 如果 Timer 时间到，就触发 Timer 回调
if (msg-is-timer) {
if (!__CFRunLoopDoTimers(rl, rlm, mach_absolute_time())) {
// Re-arm the next timer, because we apparently fired early
__CFArmNextTimerInMode(rlm, rl);
}
}
// 如果 dispatch 就执行 block
else if (msg_is_dispatch) {
__CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE__(msg);
}
// Source1 事件的话，就处理这个事件
else {
CFRunLoopSourceRef source1 = __CFRunLoopModeFindSourceForMachPort(runloop, currentMode, livePort);
sourceHandledThisLoop = __CFRunLoopDoSource1(runloop, currentMode, source1, msg);
if (sourceHandledThisLoop) {
mach_msg(reply, MACH_SEND_MSG, reply);
}
}
...
// 执行加入的 block回调
__CFRunLoopDoBlocks(rl, rlm);
// loop 已经走完，这里要根据RunLoop 的状态来判断是否需要走下一个 loop，
if (sourceHandledThisLoop && stopAfterHandle) {
// 事件已处理完
retVal = kCFRunLoopRunHandledSource;
} else if (timeout_context->termTSR < mach_absolute_time()) {
// 设置了超时时间，超时返回
retVal = kCFRunLoopRunTimedOut;
} else if (__CFRunLoopIsStopped(rl)) {
// 外部调用者强制停止
__CFRunLoopUnsetStopped(rl);
retVal = kCFRunLoopRunStopped;
} else if (rlm->_stopped) {
// 停止状态
rlm->_stopped = false;
retVal = kCFRunLoopRunStopped;
} else if (__CFRunLoopModeIsEmpty(rl, rlm, previousMode)) {
// mode 为空，RunLoop 结束
retVal = kCFRunLoopRunFinished;
}
} while (0 == retVal);
return retVal;
}
第一步：外层函数执行了do while，为线程后面loop做准备。 通知observers，RunLoop状态变化：kCFRunLoopEntry，RunLoop 要开始进入循环了；
注意： 看这里的while条件
(kCFRunLoopRunStopped != result && kCFRunLoopRunFinished != result)
第二步：开启一个 do while 来保活线程，通知 Observers，RunLoop状态变化： kCFRunLoopBeforeTimers， 处理 Timer 回调
第三步：通知 Observers，RunLoop状态变化： kCFRunLoopBeforeSources，处理 Source0 回调
第四步：然后执行加入RunLoop的 block回调，接着会触发 Source0 回调，接着可能会再次执行加入的 block回调，如果有 Source1 是 ready 状态的话，就会跳转到 handle_msg 去处理消息代码如下：
第五步：通知 Observers，RunLoop状态变化：kCFRunLoopBeforeWaiting，线程将进入休眠（sleep）状态
第六步：进入休眠后，会等待 mach_port 的消息再次唤醒
第七步：通知 Observer，RunLoop状态变化：kCFRunLoopAfterWaiting，接收到 mach_port 消息，RunLoop 的线程被唤醒了
第八步：RunLoop 被唤醒后开始处理消息了:
- 如果是 Timer 时间到了，触发 Timer 的回调
- 如果是 dispatch ，执行 block回调
- 如果是 source1 事件，处理这个事件回调
第九步：执行加入的 block回调
第十步：根据RunLoop的状态来判断是否需要走下一个 loop，结束循环 或者 回到外层循环进入第二步
Runloop具体流程可以参考以下这个图
写在最后
看完了这篇文章，那什么是RunLoop？它是如何处理事务的呢？
RunLoop其实就是一种事件循环机制，通过这个事件循环机制，当有事件要去处理时保活线程，当没有事件要处理时让线程进入休眠；
RunLoop与线程是什么关系？
RunLoop与线程是一对一的关系，一个RunLoop中之对应一个线程，主线程中会自动获取Runloop，子线程默认不会获取Runloop
如何实现一个常驻线程？
创建RunLoop，添加port/source等事件维护RunLoop的事件循环，启动RunLoop （最简单的做法就是创建一个NSTimer，加入到子线程的RunLoop中，然后启动RunLoop）
//创建Source事件
CFRunLoopSourceContext context = {0, NULL, NULL, NULL, NULL, NULL, NULL};
CFRunLoopSourceRef source = CFRunLoopSourceCreate(kCFAllocatorDefault, 0, &context);
//创建RunLoop，同时向RunLoop的DefaultMode下加入source
CFRunLoopAddSource(CFRunLoopGetCurrent(), source, kCFRunLoopDefaultMode);
while (run) {
@autoreleasepool {
//令当前的RunLoop运行在DefaultMode下
CFRunLoopRunInMode(kCFRunLoopDefaultMode, 1.0e10, true);
}
}
//在某个情况下 静态变量run = NO时，可以保证跳出RunLoop，线程退出
CFRunLoopRemoveSource(CFRunLoopGetCurrent(), source, kCFRunLoopDefaultMode);
CFRelease(source);
在了解了RunLoop原理之后，越来越多的人都开始从RunLoop下手，来监控卡顿问题。这其实也是因为线程的事件依赖于RunLoop，而通过监听RunLoop的状态，我们就可以发现调用方法是否执行时间过长，从而判断出是否出现了卡顿。
