什么是渲染管线

如果你之前接触过图形学或者接触过WebGL，你一定多少了解过GPU的渲染管线。在图形学API（如OpenGL，WebGL等）中，我们的定义任何事物都是在一个3D空间中的顶点坐标，而我们的显示器屏幕却是一个2D的空间数组。而从3D空间转换为2D空间的过程就是由图形渲染管线(Graphics Pipeline)去管理操作的。你也可以把他理解为：是一堆原始图形数据途经一个输送管道，期间经过各种变化处理最终出现在屏幕的过程。

基本我们也可以把图形渲染管线看为两部分：

1，将3D空间坐标转换和投影为2D坐标。

2，将2D坐标转换为实际有颜色的像素输出到屏幕上面。

渲染管线的工作流

我们可以把渲染管线想像成工厂中的流水线作业，它有被分为很多个阶段，每个步骤都会把前一个步骤的输出作为当前步骤的输入。所以说每一个步骤都是高度定制化和专一化的。每个阶段也都有自己独立的程序去执行。而且部分步骤是可以自定义执行程序，这些可自定义的步骤我们称它们为：顶点着色器，片元着色器和几何着色器（在webgl是不能自定义几何着色器的，暂时不去介绍）。在OpenGL和WebGL的着色器语言都是使用GLSL去书写和实现的。

也正是因为管线的每个步骤都是专一化和定制化，所以很容易并行执行。正是由于它们具有并行执行的特性，业界显卡都有成千上万的小处理核心，它们在GPU上为每一个阶段运行各自的程序，从而在渲染管线中快速处理传入的数据。

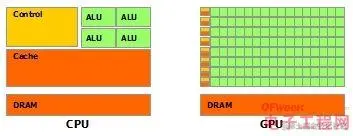

图2: 绿色的是计算单元,橙红色的是存储单元,橙黄色的是控制单元

下图中，对管线的每一个过程抽象为以下几个基本的步骤。蓝色部分为可自定义着色器的部分。

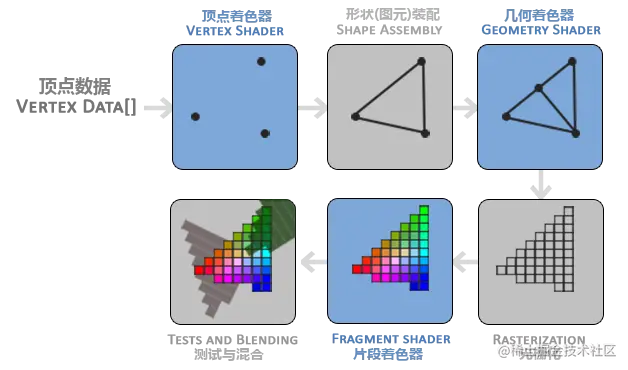

图3:渲染管线基本流程

如果看不懂渲染管线的流程也没关系，我们下面使用WebGL来一步一步来实现一个简单的几何体，来深入的了解一下渲染管线的流程。

从一个三角形开始

初始化上下文

webGL 是一种实现在浏览器端的3D绘图标准，WebGL基于OpenGL的标准封装的一套Javascript 的图形API。这样Web开发人员就可以借助系统显卡来在浏览器里更流畅地展示3D场景和模型了。所以开发者可以浏览器中通过canvas标签获取WebGL上下文，我们把webgl上下文信息存储在变量glContext中

const canvas = document.querySelector('canvas');
const glContext = canvas.getContext('webgl');  // 初始化的webgl 1.0标准上下文，当然还会有webgl2.0

设置顶点数据

在开始执行管线前，我们需要设置顶点数据，用来为后面的顶点着色器等阶段提供处理的数据。而且顶点数据是渲染管线的数据主要来源。顶点数据不只包括顶点的坐标，还有每个顶点的颜色，法线向量，纹理坐标等顶点属性信息。

webgl中仅当3D坐标在3个轴（x、y和z）上都为-1.0到1.0的范围内时才处理它，我们可以叫他标准化设备坐标(Normalized Device Coordinates, NDC)，任何落在范围外的坐标都会被丢弃/裁剪，不会显示在你的屏幕上。

const vertexs = [
  // positions
  -0.5, -0.5, 0.0,
  0.5,  -0.5, 0.0,
  0.0,  0.5,  0.0,
];

从下图看到，标准化坐标的Y轴是屏幕的上方，X轴指向屏幕的右侧。

设置完成顶点坐标数据，需要将数据传递到GPU内存中（可以理解成显存），给到管线中的顶点着色器去使用。

初始化一个GPU内存空间给顶点用来存储大批的顶点数据

const vertexBuffer = glContext.createBuffer();

将申请到的空间绑定到类型为GL_ARRAY_BUFFER的顶点缓冲对象中上，再将顶点数据放在对应的内存中，顶点着色器通过顶点缓存对象就可以获取相关的顶点数据。

// 将GPU内存空间绑定到顶点缓冲对象
gl.bindBuffer(gl.ARRAY_BUFFER,  vertexBuffer);
// 在将顶点数据传到对应的GPU内存空间中
gl.bufferData(gl.ARRAY_BUFFER, vertexs, gl.STATIC_DRAW);

顶点着色器

顶点着色器用来处理输入的顶点数据。我们使用GLSL语言去编写顶点着色器，如下

attribute vec3 position;
void main() {
  gl_Position = vec4(position, 1.0);
}

上面是一个最简单的顶点着色器，我们将其中position变量设置为一个三维向量(vec3), 他就是对应的顶点坐标。在顶点着色器中我们可以对顶点坐标做相应变换。比如我们可以操作把所有顶点像右移动一段距离。

因为我们传入了三个顶点坐标数据到顶点着色器中，所以这个着色器会分别执行三次，因为他们操作都是高度一致的，而且根据显卡多核特点，这三次操作时并行的。

attribute vec3 position;
void main() {
  gl_Position = vec4((position + vec3(0.1, 0.0, 0.0)), 1.0);
}

计算出来最终的坐标位置把它赋值给gl_Position，传递给管线的下一阶段。

图元组装

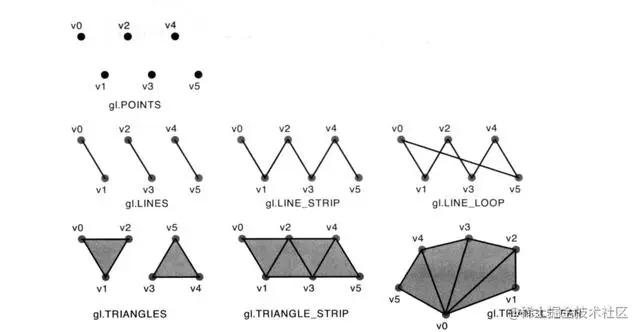

图元组装是将顶点着色器中输出的顶点组装成指定的图元，在webGL中常见的图元主要包括以下7种类型：

所以我们在开发过，我们选择图元gl.TRIANGLES，最终将三个顶点组装为一个三角形图元。我们定义一个变量用来存图元

const mode = glContext.TRIANGLES;

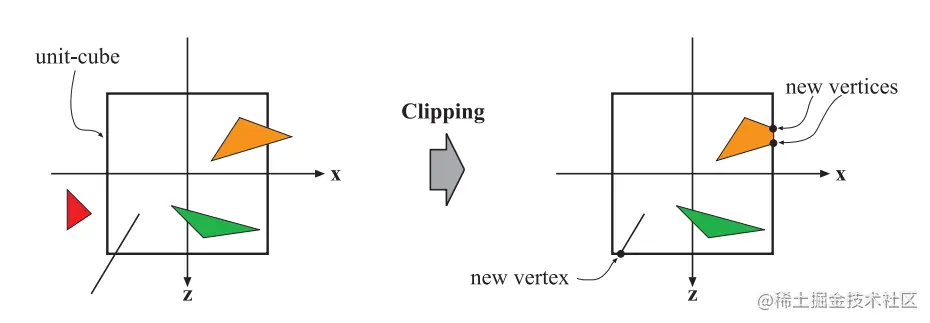

在组装完图元以后，会针对图元做裁剪和背面剔出操作，从而减少发送到下一个阶段的图元个数。当时图元不在视锥范围（我们也叫它裁剪空间，每个顶点坐标的空间范围是附值给gl_Position的第四个值w，所以本例子中的裁剪范围为-1.0到1.0的范围）内的时候，会对其进行裁剪，如下图，红色三角直接被删除，黄色三角被裁剪掉一部分，并重新创建了两个新的定点。

背面剔除指的是剔除那些背对摄像机或观察者的图元。尝试想一个立方体，我们不论从那个角度看，最多只展示出来三个面，如果把其余几个看不到的面剔除掉，直接就删除我们看不到的图元，减少了传入管线下一个阶段的数据，从而提高管线的执行性能。

每个三角形图元包含三个点，我们利用三角形顶点的环绕顺序(Winding Order)来确定的正面(front-face)和背面(back-face)，默认情况下，将逆时针的面会认为是正面。如下图远离观察者的面将会被剔除。

但是默认情况下，面剔除是关闭的，我们可以在初始化上下文后，去开启面剔除的能力。同时我们也可以设置顺时针为正面。

// 开启面剔除能力
glContext.enableglContext.CULL_FACE);
// 开启面剔除后设置顺时针为正面
glContext.frontFace(glContext.CW); // glContext.CCW为逆时针
// 关闭面剔除 glContext.disable(gl.CULL_FACE);

映射屏幕

前面我们更多的是对顶点坐标做相关的转换和操作，针对每一个顶点坐标在管线流程中会执行透视除法（gl_position中的xyz三个值分别除以w），本例中三角形的w值为1.0，所以xyz值不变。

执行完成透视除法后，相关的坐标会变成标准化设备坐标(Normalized Device Coordinates, NDC)，范围全部在-1 <= xyz <= 1之间，任何不在这个空间内的点都会被丢弃。

经过上面的操作，得到了NDC坐标，我们将NDC转换成屏幕或窗口坐标。我们将这个过程叫视口变换(viewport Transform)。

NDC映射到窗口坐标需要经过平移和缩放两个变换，其中width、height、farVal和nearVal分别表示视口的宽高和远近。最终通过坐标变换变化后，视口坐标变为如下：

webgl提供了gl.viewport 去设置相关的变换参数 webgl提供了gl.viewport 去设置相关的变换参数

glContext.viewport(0, 0, 800, 800);

第一和第二参数代表的视口的左下角的x和y的坐标(0, 0)，也就是在屏幕的左下角（屏幕的坐标是从左下角开始的），也就是上面公式的X和Y的值
第三和第四个参数代表的视口的宽和高，也就是上面公式的width和height
公式中的nearVal和FarVal，因为没有涉及到投影变换的一些知识，暂时不去讲

通过以上变化，我们得到了每个图元的转换到屏幕的坐标，后续将其处理过的数据和信息传递到渲染管线的下一步去做处理了。

光栅化

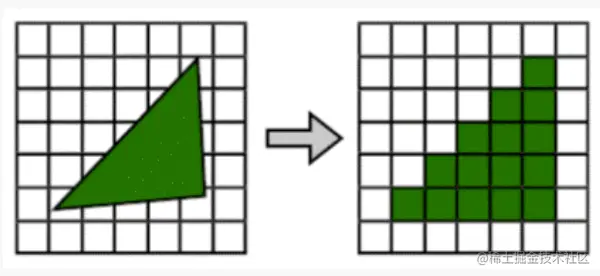

光栅化主要是将变换到屏幕空间的图元离散化为片元的过程。在屏幕的像素都是离散化的一个一个小块，而光栅化上一步传过来的图元基本都是线性的，所以在这一步我们需要将图元映射成一个个像素组成的片元。

在光栅化过程中主要做了一下几个事情：

管线在光栅化过程中使用了一些光栅化的算法，选择出在图元边界所包围的像素点，最终组成片元。常用的光栅化算法如Bresenham光栅化算法等。

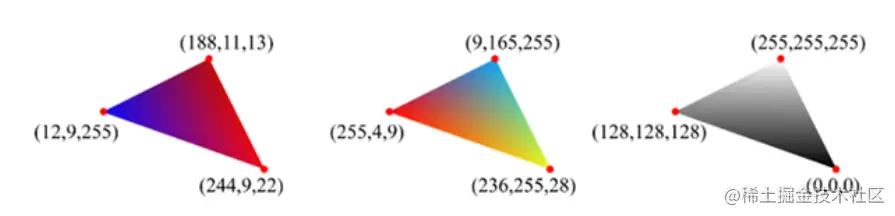

如果在顶点着色器中的顶点中设置例如颜色，法线等属性，在光栅化过程对基于顶点对各个像素点做线性插值。

抗锯齿

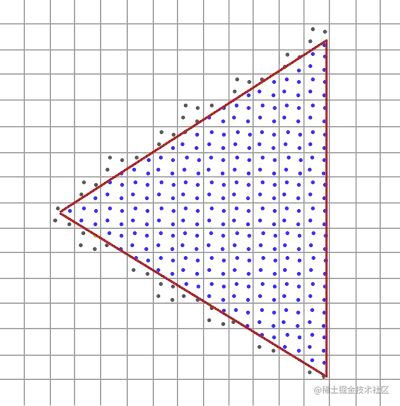

你可能遇到模型边缘有类似于下图的锯齿的情况。这些锯齿边缘(Jagged Edges)就是光栅化将顶点数据（图元）转化为片段产生的，因为在光栅化算法是选取图元覆盖或者包围的像素点，而像素点都是一块一块的，所以最终呈现的效果会出现相关的锯齿。

接下来主要介绍超级采样和多重采样抗锯齿两种技术。

超级采样抗锯齿(SSAA)：使用一个比分辨率更高的分辨率来渲染场景，当图像输出过程中，分辨率会被下采样(Downsample)至正常的分辨率，SSAA可以得到非常好的抗锯齿效果，不过SSAA需要的更大的计算量，引文这样比平时要绘制更多的片段，它也会带来很大的性能开销。

多重采样抗锯齿（MSAA）：在前面的光栅化阶段，我们知道每个片段都有一个采样点，决定一个片段是否被三角面覆盖的方法就是看是否覆盖了该采样点，每个片段，我们使用多个采样点来决定片段是否被覆盖。

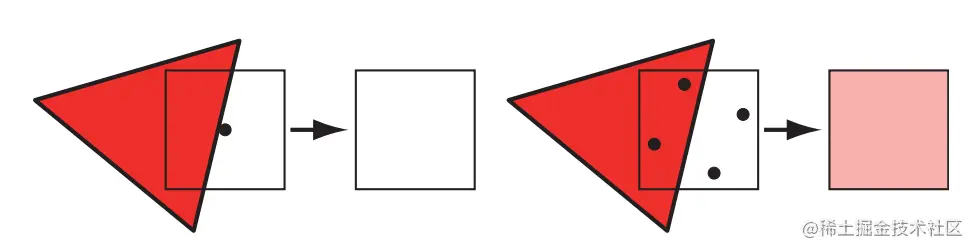

以下图第二个图为例，我们发现三角形覆盖了4个采样点中的两个，所以最终片段得到的颜色值需要乘以采样点覆盖率0.5，得到的是浅红色的颜色

片段着色器

片段着色器用来处理从光栅化后传递过来的像素片段，我们使用GLSL语言去编写片段着色器，如下

#ifdef GL_ES
precision mediump float;
#endif

void main() {
  gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
}

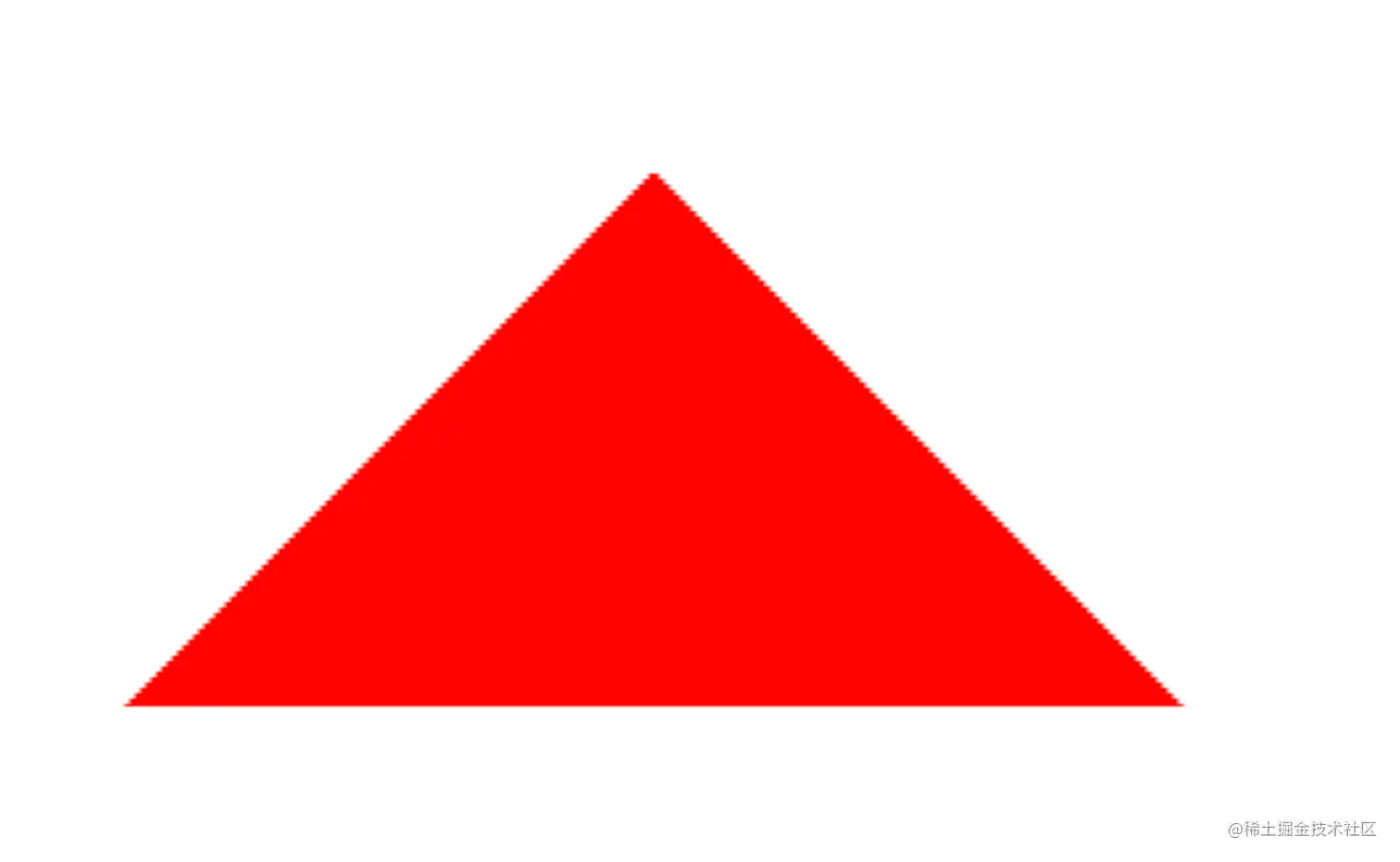

从光栅化后到片段着色器是很多个片段，每一个片段都是一个像素集，在片段着色器中，我们会对批量并行处理每一个像素，例如GLSL代码中，我们给每一个像素颜色设置为红色。最终得到如下一个三角形。

还记得在视口变换中，我们生成的窗口坐标么，在片段着色器代码中，提供了一个变量gl_FragCoord可以拿到窗口坐标的x和y的值。我们更改一下代码

#ifdef GL_ES

precision mediump float;

#endif


void main() {

    if (gl_FragCoord.x > 400.0) {

        gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);

    } else if(gl_FragCoord.x < 400.0) {

        gl_FragColor = vec4(0.0, 1.0, 0.0, 1.0);

    }

}

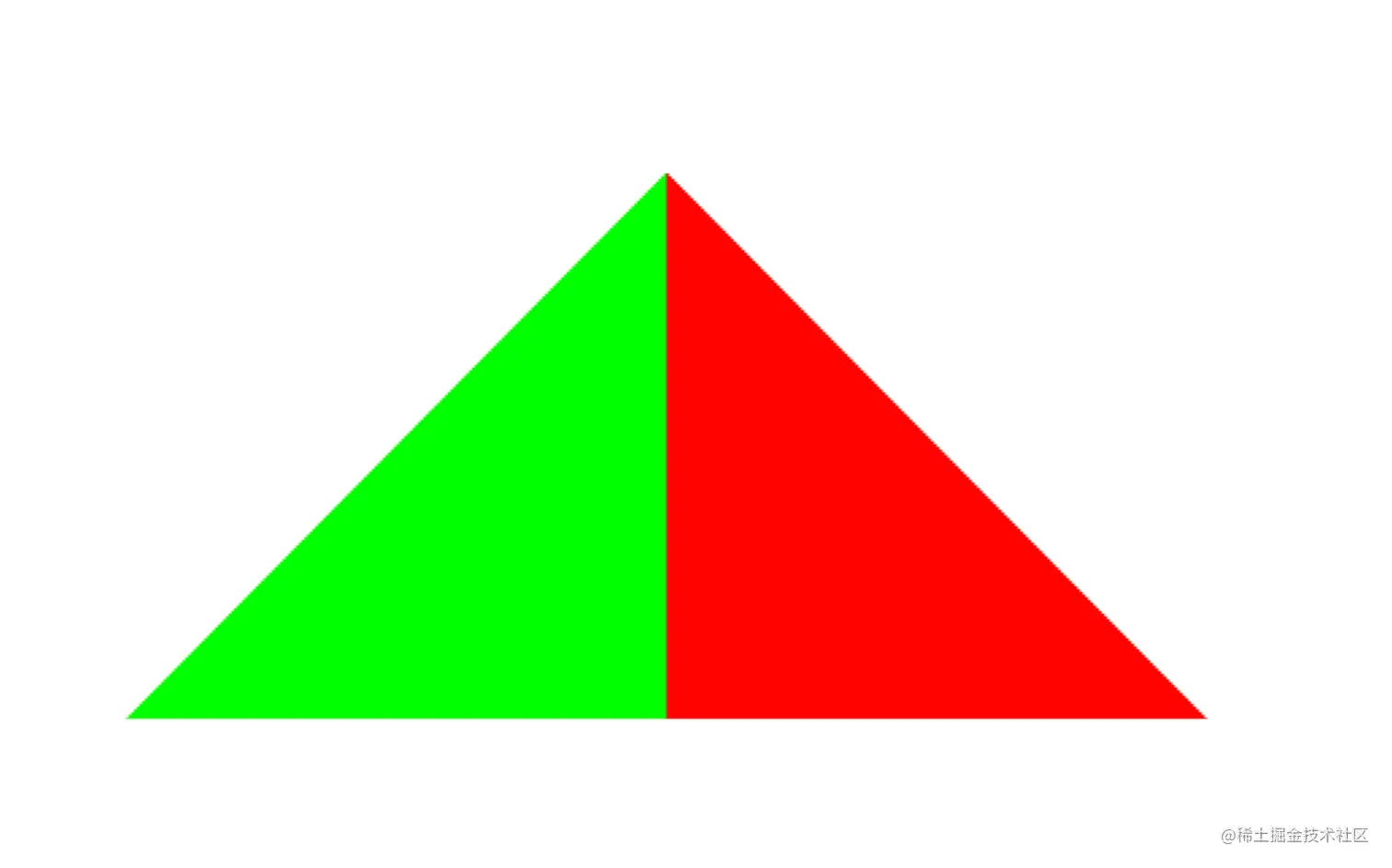

最终我们得到了如下的三角形，因为视口坐标是以左下角为原点，并且设置了viewport的宽和高为800，所以在小于400时为绿色，大于400为红色。

同时，gl_FragColor还有一个Z分量，这个值就是深度值，后续会直接传到渲染管线下一步，去做深度测试。

同时GLSL还提供了一个可修改的变量值gl_FragDepth，我们可以修改他的值，从而修改像素的深度值，继续传给下一步做深度测试，这里不在多说。

类似图形学中的光照，阴影等相关的实现大部分也是在片段着色器中实现的，至此我们继续向下看。

混合和测试

至此，我们屏幕上面还没有把我们起初定义的三角形渲染出来，渲染管线需要针片段着色器传过来的片段做测试，测试失败的像素直接删除，测试成功的点去保留。最终渲染到屏幕上。

渲染管线常见的测试主要包括模版测试和深度测试，管线先执行模版测试，但是默认情况下模版测试是关闭的，我们可以通过下面代码开启模版测试。如果想更深入模版测试如何工作，可以看文章

glContext.enable(glContext.STENCIL_TEST)

通过模版测试的片段会继续交给深度测试做相关的测试。

我们都知道前面的物体会遮挡住后面的物体，所以我们可以通过深度缓冲来实现这样的效果。通过深度测试的的片段会保留下来。深度测试的过程还是很简单：还记得上一个阶段的gl_FragColor还有一个Z分量，这个变量就是每个片段的深度值。深度测试去比较每个片段的深度值，默认情况下深度测试是小于深度值通过测试，所以片段值小于深度缓存就测试通过。如果大于就抛弃。我们也是可以修改深度测试规则的，如下代码：

gl.enable(gl.DEPTH_TEST);
gl.DepthFunc(gl.GREATER); // 深度值大于深度模版时通过测试

更多关于深度测试的知识可以看文章

通过测试的片段最终会渲染到屏幕中，我们可以看到最终的效果。

总结

至此，渲染管线的流程基本介绍完了，大家可以尝试自己去梳理一下这个流程，方便更深的记忆。在文章中很多细节没有介绍清楚，其中测试和混合相关的知识没有详细介绍，因为我感觉这些东西还是需要更详细的说明，所以后续会继续给详细去介绍。

这篇文章的目的主要介绍了渲染管线的流程，还有顶点数据传入到最终渲染到屏幕的流程，他们是怎么做传递和处理的，希望对你有帮助。
