树（Tree）是一种很有趣的数据结构，它既能像链表那样快速的插入和删除，又能像有序数组那样快速查找。树的种类很多，本节将记录一种特殊的树————二叉树（Binary Tree）。二叉树的每个节点最多只能有两个子节点，通常称为左子节点和右子节点。如果一个二叉树的每个节点的左子节点的关键字值小于该节点，右子节点的关键字值大于等于该节点，那么这种二叉树也称为二叉搜索树（Binary Search Tree,BST），本节主要关注BST。

相关术语

查看一个BST例子：

2020年12月30日10-01-34

  • 路径：从一个节点走到另一个节点，经过的节点顺序就称为路径；
  • 根：树的顶端节点称为根，一个数只能有一个根节点，并且从根节点到任意子节点只能有一条路径；
  • 父节点：每个节点（除了根）都有一条边向上连接到另一个节点，这个节点就是下面节点的父节点；
  • 子节点：每个节点（除了叶子节点）都有一条或两条边向下连接其他节点，下面这些节点就是当前节点的子节点。子节点分为左子节点和右子节点；
  • 叶节点：没有子节点的节点称为叶子节点，或叶节点；
  • 关键字：节点中的数据，比如上图中的数值。

操作BST

在操作BST前，我们先用代码定义一个BST的骨架：

/** BST */
public class BinarySearchTree {

   /** 根节点 */
    private Node root;
    /** 节点 */
    static class Node {
        /** 关键字 */
        int key;
        /** 额外携带的数据 */
        String value;
        /** 左子节点 */
        Node leftChild;
        /** 右子节点 */
        Node rightChild;

        public Node(int key, String value) {
            this.key = key;
            this.value = value;
        }
    }
}

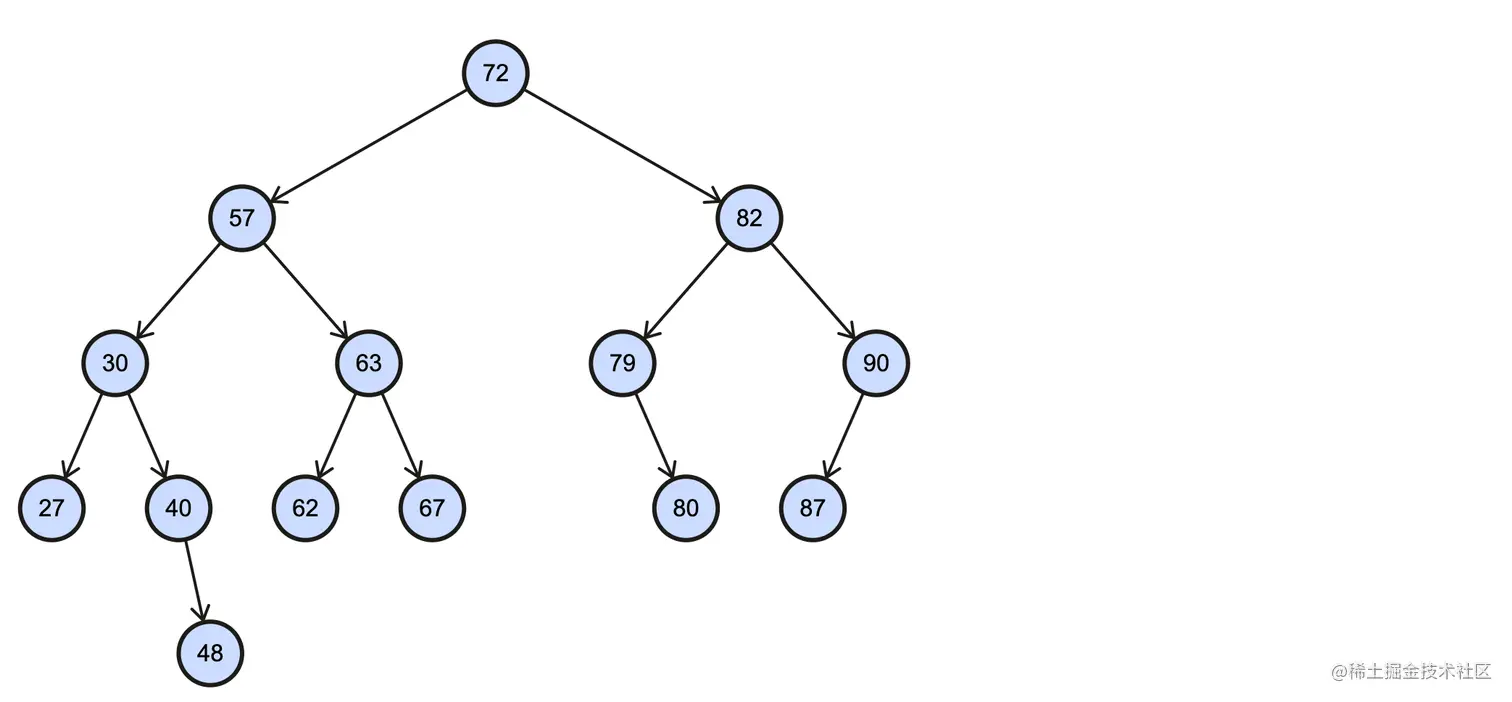

下面的这些操作都以这个BST为例：

QQ20201230-102608@2x

插入

假如我们需要插入一个key为88的节点，需要经过如下步骤：

  1. 从根节点出发，88比72大，所以走右子节点82路径；
  2. 88比82大，所以走右子节点90路径；
  3. 88比90小，所以走左子节点87路径；
  4. 88比87大，并且87的右子节点为空，所以我们最终把88作为87的右子节点插入树中。

当key重复时，可以选择覆盖或者忽略，这由业务决定。

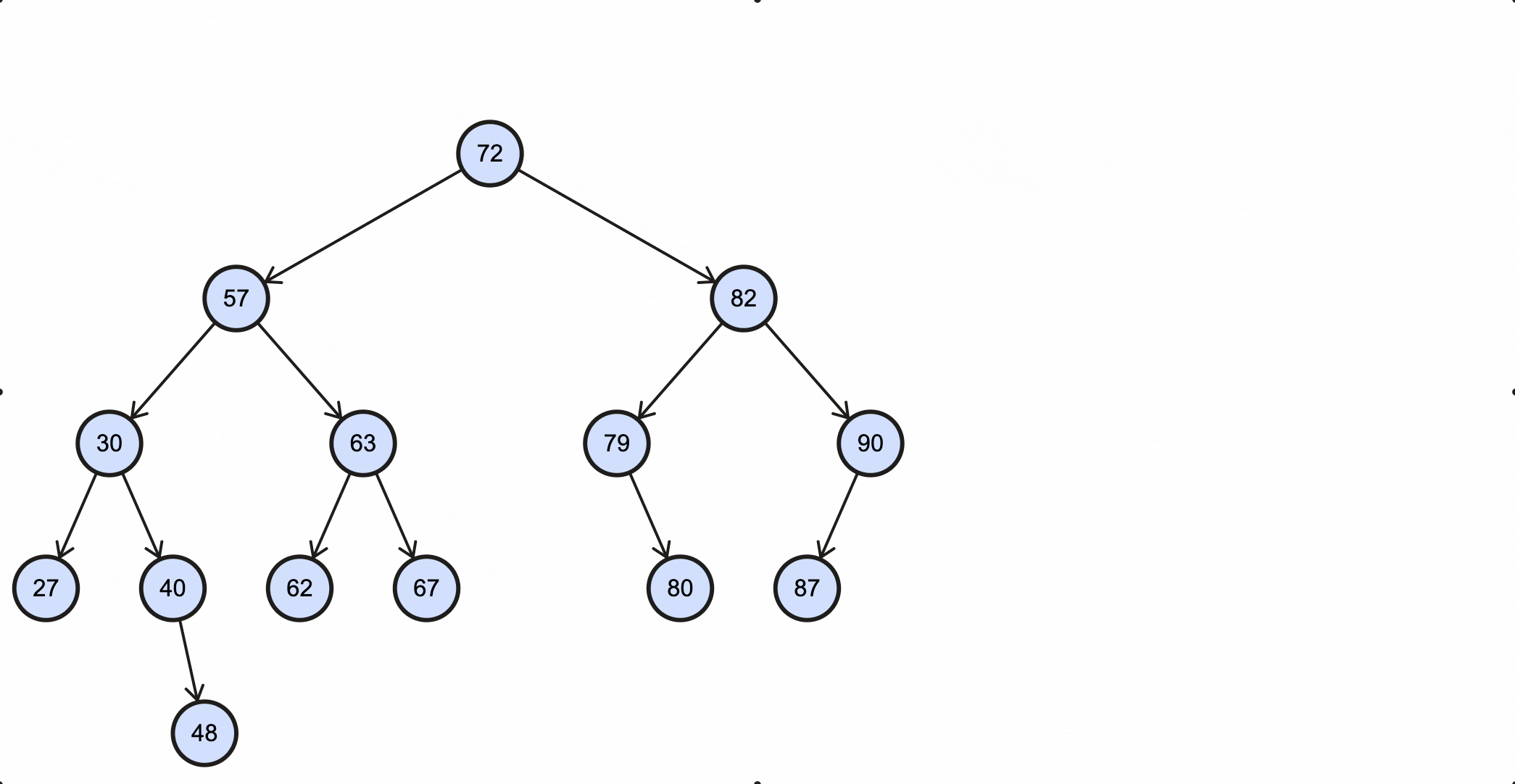

上述过程动态图如下所示：

2020-12-30 13.53.58.gif

Java代码实现如下：

/** BST */
public class BinarySearchTree {

   /** 根节点 */
    private Node root;
    /** 节点 */
    static class Node {
        /** 关键字 */
        int key;
        /** 额外携带的数据 */
        String value;
        /** 左子节点 */
        Node leftChild;
        /** 右子节点 */
        Node rightChild;

        public Node(int key, String value) {
            this.key = key;
            this.value = value;
        }
    }

    /** 插入 */
    public void insert(int key, String value) {
        // 创建一个新节点
        Node newNode = new Node(key, value);
        if (this.root == null) {
            // 如果根为null，则这个新节点就是根
            root = newNode;
        } else {
            // 如果跟不为null，则从根开始搜索插入位置
            Node currentNode = root;
            // 用于暂存父节点
            Node parentNode;
            while (true) {
                // 父节点设置为当前节点
                parentNode = currentNode;
                if (key < currentNode.key) {
                    currentNode = currentNode.leftChild;
                    if (currentNode == null) {
                        // 如果key小于当前节点key，并且当前节点的左子节点为空，则将新节点
                        // 设置为当前节点（父节点暂存对象）的左子节点，退出循环
                        parentNode.leftChild = newNode;
                        return;
                    }
                } else if (key > currentNode.key) {
                    currentNode = currentNode.rightChild;
                    if (currentNode == null) {
                        // 如果key大于当前节点key，并且当前节点的右子节点为空，则将新节点
                        // 设置为当前节点（父节点暂存对象）的又子节点，退出循环
                        parentNode.rightChild = newNode;
                        return;
                    }
                } else {
                    // 如果key等于当前节点key，则将value覆盖当前节点value
                    currentNode.value = newNode.value;
                    return;
                }
            }
        }
    }
}

编写测试程序：

public class BinarySearchTreeTest {

    public static void main(String[] args) {
        BinarySearchTree bst = new BinarySearchTree();
        Arrays.asList(72, 57, 82, 30, 63, 79, 90, 27, 40, 62, 67, 80, 87, 48).forEach(key -> {
            String value = "我是key为" + key + "的value";
            bst.insert(key, value);
        });
    }
}

以debug的方式运行程序，查看bst结构：

QQ20201230-140411@2x bst结构和上图一致，有兴趣可以自己验证。

查找

假如我们需要查找key为67的节点，需要经过如下步骤：

  1. 从根节点出发，67比72小，所以走左子节点57路径；
  2. 67比57大，所以走右子节点63路径；
  3. 67比63大，所以走右子节点67路径；
  4. 67等于67，找到目标节点，退出；
  5. 如果搜索直到叶子节点都没找到，则返回空。

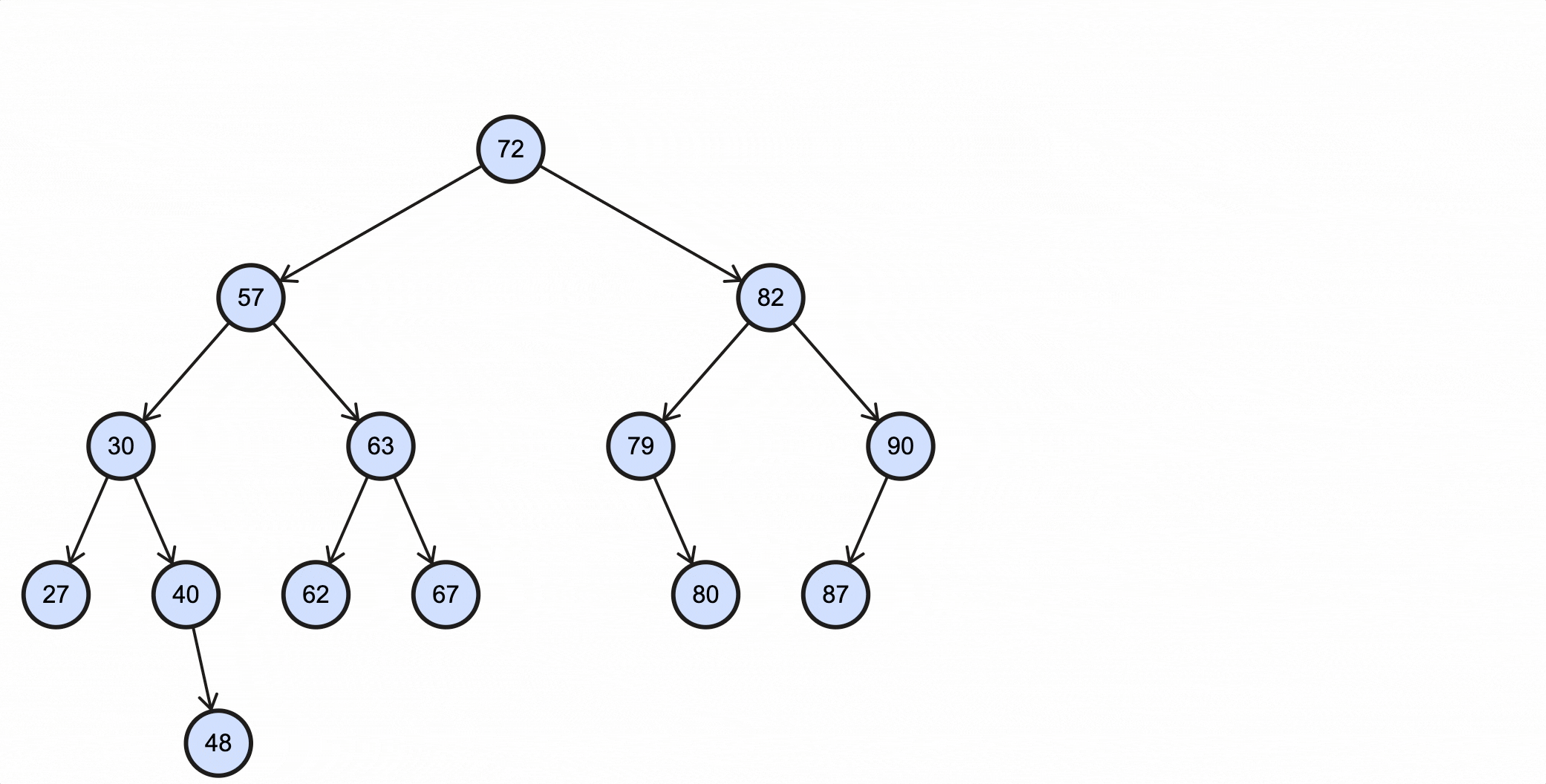

上述过程动态图如下所示：

2020-12-30 10.39.41.gif

Java代码实现如下：

/** BST */
public class BinarySearchTree {

   /** 根节点 */
    private Node root;
    /** 节点 */
    static class Node {
        /** 关键字 */
        int key;
        /** 额外携带的数据 */
        String value;
        /** 左子节点 */
        Node leftChild;
        /** 右子节点 */
        Node rightChild;

        public Node(int key, String value) {
            this.key = key;
            this.value = value;
        }
    }

    /** 查找 */
    public Node find(int key) {
        // 从根节点开始查找
        Node currentNode = root;
        // 当前节点的key不等于被查找的key时
        while (currentNode.key != key) {
            if (key < currentNode.key) {
                // 如果key值小于当前节点key，则查找左子节点
                currentNode = currentNode.leftChild;
            } else {
                // 如果key值大于等于当前节点key，则查找右子节点
                currentNode = currentNode.rightChild;
            }
            // 如果当前节点为null，说明查到叶子节点了，仍没查到目标key，则直接返回null
            if (currentNode == null) {
                return null;
            }
        }
        // 返回当前节点（退出while循环要么key相等，要么没找到，结果为null）
        return currentNode;
    }
}

编写测试程序：

public class BinarySearchTreeTest {

    public static void main(String[] args) {
        BinarySearchTree bst = new BinarySearchTree();
        Arrays.asList(72, 57, 82, 30, 63, 79, 90, 27, 40, 62, 67, 80, 87, 48).forEach(key -> {
            String value = "我是key为" + key + "的value";
            bst.insert(key, value);
        });
        System.out.println(bst.find(87).value);
        bst.insert(87, "hello world");
        System.out.println(bst.find(87).value);
    }
}

输出如下： 我是key为87的value hello world
