这一篇文章，我们来分析一下LevelDB的压缩Compaction流程，LevelDB非常重要的流程就是后台的压缩功能，通过前面的读、写操作分析，我们可知读写操作是相对简单的，没有太复杂的逻辑。
1 、为何会有Compaction ？它的作用是什么？
前文已经分析，LevelDB的写操作（增删改）都是追加Append操作，只要写入Memtable即可，如果带sync同步的，也只是把写入日志log的数据刷新到磁盘上而已。这就意味着同一个key的增删改全部记录下来了，数据的冗余度必然是直线上升的，庞大的数据冗余必然带来大量的文件，读操作的成本很高，读性能很差，精简文件的数量就十分必要。从SSTable的角度来看，何谓SSTable？就是Sorted String Table，有序的固化表文件，有序体现在Key是按序存储的，也体现在除了Level-0之外，其他Level中的SSTable文件之间也是Key有序的，即：Key不重叠。这就要求有专门的功能来做key的合并排序工作，这也是增加Compaction的必然要求。所以Compaction的作用：1）清理过期的数据；2）维护数据的有序性。
2 、那么怎么做压缩？你会怎么设计Compaction？
Compaction的功能无非是删除冗余的数据，精简SSTable文件的数量，再就是给Key排序，新生成的SSTable文件中的key是有序排列的。又因为等待Compaction的数据量和文件必然是庞大的，不可能通过一次Compaction就能搞定，这部现实，而且还会有不断地写操作进来，因此Compaction的时机也很有讲究。这些都是需要考虑的点。
3 、触发Compaction的时机：
以下三个条件满足一个即可发起Compaction：
1）imm_ != NULL 表示需要将Memtable dump成SSTable，发起Minor Compaction。
2）manual_compaction_ != NULL 表示手动发起Compaction。
3）versions_->NeedsCompaction函数返回True。
无论是哪一种compaction，入口点都是调用的接口：MaybeScheduleCompaction()
void DBImpl::MaybeScheduleCompaction() {
mutex_.AssertHeld();
if (background_compaction_scheduled_) {
// Already scheduled
} else if (shutting_down_.load(std::memory_order_acquire)) {
// DB is being deleted; no more background compactions
} else if (!bg_error_.ok()) {
// Already got an error; no more changes
} else if (imm_ == nullptr && manual_compaction_ == nullptr &&
!versions_->NeedsCompaction()) {
// No work to be done
} else {
background_compaction_scheduled_ = true;
env_->Schedule(&DBImpl::BGWork, this); //start a new thread to do compaction:GBWork()
}
}
Compaction是后台进行的任务：
void DBImpl::BGWork(void* db) {
reinterpret_cast<DBImpl*>(db)->BackgroundCall();
}
void DBImpl::BackgroundCall() {
MutexLock l(&mutex_);
assert(background_compaction_scheduled_);
if (shutting_down_.load(std::memory_order_acquire)) {
// No more background work when shutting down.
} else if (!bg_error_.ok()) {
// No more background work after a background error.
} else {
BackgroundCompaction();
}
background_compaction_scheduled_ = false;
// Previous compaction may have produced too many files in a level,
// so reschedule another compaction if needed.
MaybeScheduleCompaction();
background_work_finished_signal_.SignalAll();
}
4 、压缩策略
LSM-Tree中有两种压缩策略Size-Tiered Compaction Strategy和Leveled Compaction Strategy。

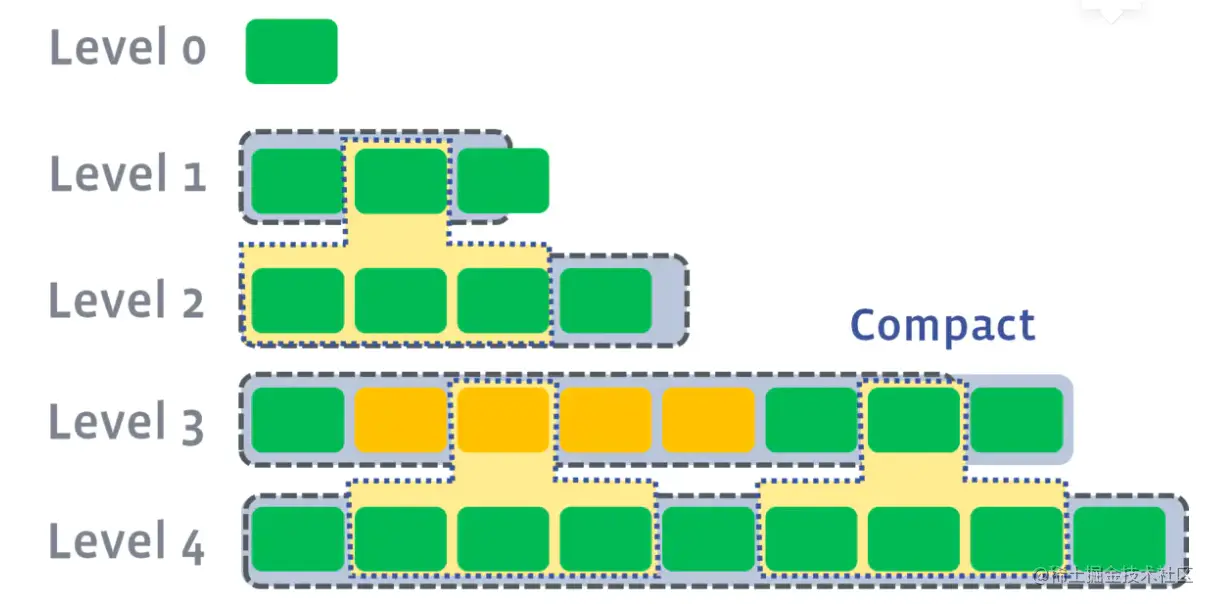

LevelDB采用的是Leveled Compaction Strategy：SSTable被划分到不同的Level中，Level-0层的SSTable文件中的Key是存在相互重叠的，且限制默认文件个数是4个，但当Level-0中的文件数目达到软限制——8个，kL0_SlowdownWritesTrigger = 8; 此时为了性能必须降低写速率，所以写操作会休眠1s再进行；而当文件数目达到kL0_StopWritesTrigger = 12时，则会停止写操作。除Level-0层，Level-i（i>0）中的SSTable文件之间所包含的Key是不重叠的，全局有序，任意两级Level之间的SSTable文件容量呈指数级倍数。在Compaction过程中，首先对参与压缩的SSTable文件按key进行归并排序，然后将排序后结果写入到新的SSTable文件中，删除参与Comaction的旧SSTable文件。
5 、压缩Compaction方式：
Compaction分为 Minor Compaction和 Major Compaction，其中 Minor Compaction是将Memtable转换到Level-0中，只会新增文件，而Major Compaction会跨 Level 做合并，既新增文件也删除文件。每当这时，便会生成一个新的 VersionEdit 产生新的 Version，插入 VersionSet 链表的头部，对 Version 的修改主要发生于 Compaction之后。
1）当 MemTable 的大小达到阈值时，进行 MemTable 切换，然后需要将 Immutable MemTable 转换为SSTable磁盘文件，这个称之为 Minor Compaction。
2）当 Level-n的SSTable超过限制，Level-n和Level-n+1的SSTable文件会进行 Compaction，这称之为 Major Compaction。Level-0是通过 SSTable 的数量来判断是否需要 Compaction；Level-1~Level-n(n > 0) 是通过 SSTable 的大小来判断是否需要 Compaction。
6 、Compaction与文件
随着更新与Compaction的进行，LevelDB会不断生成新文件，有时还会删除老文件，所以需要一个文件来记录文件列表，这个列表就是清单文件的作用，清单会不断变化，DB需要知道最新的清单文件，必须将清单准备好后原子切换，这就是CURRENT文件的作用。
Level DB包含的几种文件：
文件类型 说明
dbname/MANIFEST-[0-9]+ 清单文件
dbname/[0-9]+.log db日志文件
dbname/[0-9]+.sst dbtable文件
dbname/[0-9]+.dbtmp db临时文件
dbname/CURRENT 记录当前使用的清单文件名
dbname/LOCK DB锁文件
dbname/LOG info log日志文件
dbname/LOG.old 旧的info log日志文件
上面的log文件，sst文件，临时文件，清单文件末尾都带着序列号，序号是单调递增的（随着next_file_number从1开始递增），以保证不会和之前的文件名重复。
7 、下面我们来具体分析下LevelDB中Compaction的实现： BackgroundCompaction ()
7.1） Minor Compaction ， 即：Immutable Memtable向level-0中的SSTable文件的转换，这是首先进行的压缩。
void DBImpl::BackgroundCompaction() {
|-mutex_.AssertHeld();
|-if (imm_ != nullptr) {//if immutable memtable is not nullptr, begin to compact memtable
|-CompactMemTable();//有转化的memtable，直接将MemTable写入SSTable即返回。将immutable内存中的数据写入level中，一般是level-0，并且生成一个新的版本Version保存到VersionSet中的链表中。
|-return;
|-}

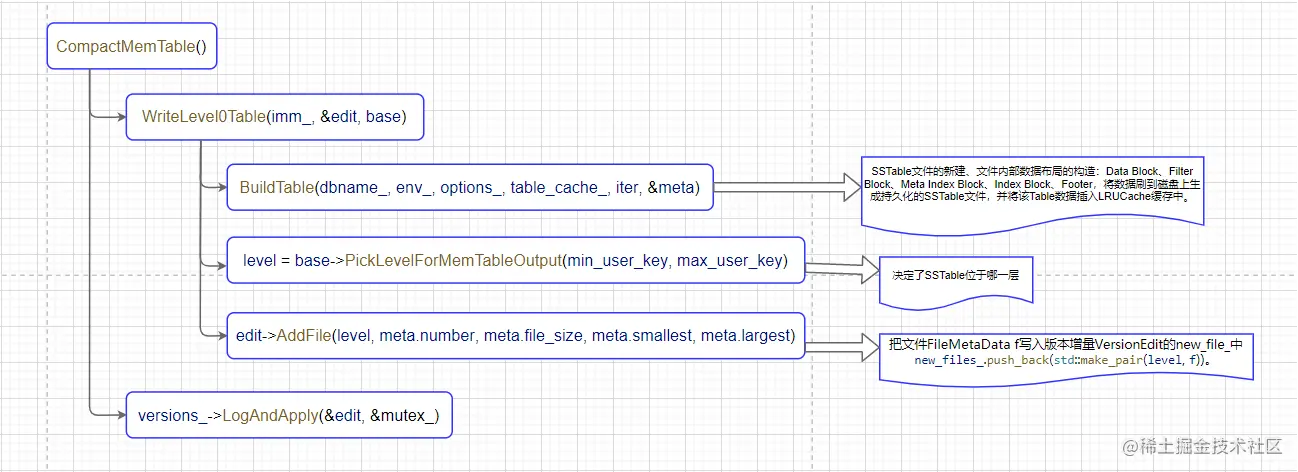

具体看下CompactMemTable()是怎么做的：
简化代码：
void DBImpl::CompactMemTable() {
|-VersionEdit edit; //increament part that's contents of memtable
|-Version* base = versions_->current();//current compaction files statement
|-Status s = WriteLevel0Table(imm_, &edit, base);//将immutable中的key-value添加到新的SSTableFile文件中，并在当前版本CurrentVersion中查找与该新文件key存在重叠的文件所在的层级level(level-0有重叠，则存入level-0；否则存入level-1或level-2)，记录在增量版本VersionEdit中。
|-s = BuildTable(dbname_, env_, options_, table_cache_, iter, &meta);//table file is disk file, so write all keys-values in iterator of skiplist table_ into sstable file, and build a new file metadata, then insert new file metadata into LRU table_cache_ to cache it.
|-level = base->PickLevelForMemTableOutput(min_user_key, max_user_key);//从当前的版本version中查找与该新文件key存在有重叠的层级level：如果level-0有重叠，则level=0；否则，就从level-1和level-2中查找是否有重叠
|-edit->AddFile(level, meta.number, meta.file_size, meta.smallest, meta.largest);//将新文件和有重叠key的层级level记录在增量版本VersionEdit.new_files_中。
|-s = versions_->LogAndApply(&edit, &mutex_);//将新增版本edit的文件信息叠加到Current上并生成一个新的版本Version，添加到VersionSet的链表中，并写入日志文件中。
|-imm_ = nullptr;//immutable可以释放
在04| LevelDB中版本控制Version介绍时，我们知道在版本Version数据结构中有与文件压缩相关的信息：LevelDB通过合并操作来生成一个新的版本，因此，需要在当前Version中指定如何合并。每一个Version需要合并的时候，都会经过一定的计算得到每个Level下一次合并的位置，在合并操作Apply()时，直接使用压缩指针compact_pointers_中记录的Level作为索引，因为是版本的Apply，这意味着总是后面的一个版本增量VersionEdit去覆盖前面一个版本增量VersionEdit的合并位置，压缩指针compact_pointers_记录在版本增量VersionEdit中，每个Level下一次合并的位置最终是记录在VersionSet中的compact_pointer_，因此可直接赋值覆盖VersionSet中的compact_pointer_。
所以这里首先就申请了一个版本增量VersionEdit，WriteLevel0Table(imm_, &edit, base)会将immutable中的key-value添加到新的SSTable文件中，并在当前版本Current Version中查找与该新文件key存在重叠的文件所在的层级level，level-0有重叠，则存入level-0，level-1有重叠，则存入level-1，或level-2有重叠，则存入level-2，这些信息会记录在增量版本VersionEdit中。可见新产生出来的SSTable文件并不一定总是处于level-0， 尽管大多数情况下，处于level-0。新创建的出来的SSTable文件应该位于那一层呢？ 由PickLevelForMemTableOutput 函数来计算。
在BuildTable(dbname_, env_, options_, table_cache_, iter, &meta)这一步，就涉及到一个SSTable文件的新建、文件内部数据布局的构造：Data Block、Filter Block、Meta Index Block、Index Block、Footer，将数据刷到磁盘上生成持久化的SSTable文件，并将该Table数据插入LRUCache缓存中。
在level = base->PickLevelForMemTableOutput(min_user_key, max_user_key)这一步决定了SSTable位于哪一层。从策略上来讲，要尽量将新产生的文件推至高level，因为在level-0对文件数目有严格控制，且level-0文件中的key是重叠的，压缩IO和查找key都比较费时费力；但是，另一方面也不能推至过高的level，因为数据的查找是按一定顺序的，且如果某些范围的key更新比较频繁，越往高层压缩IO消耗也越大。所以PickLevelForMemTableOutput需要做权衡折中，如果新生成的SSTable和level-0的SSTable有交叠，新产生的SSTable就直接加入level 0；否则根据一定的策略，向上推到level-1甚至是level-2，但是最高推到level-2，这里有一个控制参数：kMaxMemCompactLevel。
在edit->AddFile(level, meta.number, meta.file_size, meta.smallest, meta.largest)这一步则是把文件FileMetaData f写入版本增量VersionEdit的new_file_中new_files_.push_back(std::make_pair(level, f))。
在versions_->LogAndApply(&edit, &mutex_)这一步包括：A+B=C的步骤，写日志log、写清单MANIFEST文件、向VersionSet插入新的版本Version。
|-Version* v = new Version(this); //新实例化一个版本对象Version
{ // Initialize a builder with the files from *base and other info from *vset
|-Builder builder(this, current_); //实例化一个版本叠加操作Builder
|-builder.Apply(edit);// Apply all of the edits in *edit to the current state.将增量版本删除和新增的文件记录到Builder.levels_状态中记录。
|-builder.SaveTo(v);//将Builder中保存的增量版本状态和当前版本Current中记录的已存在版本，一起保存成一个新版本Version
}
|-Finalize(v);//计算得到Size Compaction的最佳level和比率score
LevelDB的清单MANIFEST过程更新如下：
1）递增清单序号，生成一个新的清单文件。
2）将此清单文件的名称写入到一个临时文件中。
3）将临时文件rename为CURRENT。
7.2 ）ManualCompaction
手工压缩，即：调用versions_->CompactRange(m->level, m->begin, m->end);
接口：
Compaction* VersionSet::CompactRange(int level, const InternalKey* begin, const InternalKey* end)
从接口就可以看出这是指定了level、begin、end的压缩。
7.3 ）Major Compaction
那什么情况下发起major compaction呢？看下面这个函数：
// Returns true iff some level needs a compaction.
bool NeedsCompaction() const {
Version* v = current_;
return (v->compaction_score_ >= 1) || (v->file_to_compact_ != nullptr);
}
这是在版本Version中记录的两种压缩方式：Seek Compaction和Score Compaction
class Version {
// Next file to compact based on seek stats.
FileMetaData* file_to_compact_;
int file_to_compact_level_;
// Level that should be compacted next and its compaction score.
// Score < 1 means compaction is not strictly needed. These fields
// are initialized by Finalize().
double compaction_score_;
int compaction_level_;
};
通过函数PickCompaction()来判定使用哪种方式。
c = versions_->PickCompaction();//[zll]: 如果没有指定手工压缩，那就选择一种压缩方式: 优先选择按比率值size，其次是按key的寻道次数seek
Compaction* VersionSet::PickCompaction() {
…
// We prefer compactions triggered by too much data in a level over
// the compactions triggered by seeks. 两种压缩方式：按比率值size和key的寻道次数seek
const bool size_compaction = (current_->compaction_score_ >= 1);
const bool seek_compaction = (current_->file_to_compact_ != nullptr);
if (size_compaction) {//[zll]: 优先使用按比率值size压缩
level = current_->compaction_level_;//[zll]: 根据之前的计算要压缩的level已经确定
assert(level >= 0);
assert(level + 1 < config::kNumLevels);
c = new Compaction(options_, level);//[zll]: 生成一个Compaction类
… …
} else if (seek_compaction) {//[zll]: 按key的寻道次数seek压缩
level = current_->file_to_compact_level_;//[zll]: 已指定压缩的层级level
c = new Compaction(options_, level);//[zll]: 生成一个Compaction类
… …
} else {
return nullptr;
}
什么是Score Compaction？
compaction_score_这个值来源于哪里呢？Finalize(v);//计算得到Size Compaction的最佳level和比率score
我们来看下它的实现：
遍历所有的level(0~n)，如果level-0层级文件的数目太多， 或者某一层级level-i(i>0)的文件总大小Size太大，超过阈值，则记录score和level，最后设置v->compaction_score_为score最高的那个level。
代码：
void VersionSet::Finalize(Version* v) {
// Precomputed best level for next compaction
|-int best_level = -1;//最大比率的level
|-double best_score = -1;//最大比率
|-for (int level = 0; level < config::kNumLevels - 1; level++) {
|-double score;
|-if (level == 0) {//因为level-0文件数量容易多，文件写入频繁，文件容易变大，为了避免level-0频繁压缩导致性能下降，故用文件数量
|-score = v->files_[level].size() / static_cast<double>(config::kL0_CompactionTrigger);//level-0文件数量/4
|-} else {
// Compute the ratio of current size to size limit.
|-const uint64_t level_bytes = TotalFileSize(v->files_[level]);//if not level-0, compute all files bytes of this level
|-score = static_cast<double>(level_bytes) / MaxBytesForLevel(options_, level);//level-1 10MB, level-2 100MB, ..., 每一层级level的最大文件大小是：10的level次方MB大小。因为每层文件的总大小size是不一样的，所以这里score是不同的，并不总是level-1最大。
}
|-if (score > best_score) {//找出比率最高的那个level，这是为Size Compaction做准备。
best_level = level;
best_score = score;
}
}//for
|-v->compaction_level_ = best_level; //这是为Size Compaction做准备。
|-v->compaction_score_ = best_score;
对于Size Compaction来说，需要考虑上一次Compaction做到了哪个key，什么地方，然后选择compact_pointer_[level]后面的第一个文件，即：大于该key的第一个文件即为level（n）的参与Compaction的文件。
代码1：
void Apply(VersionEdit* edit) {
// Update compaction pointers
for (size_t i = 0; i < edit->compact_pointers_.size(); i++) {
const int level = edit->compact_pointers_[i].first;
vset_->compact_pointer_[level] =
edit->compact_pointers_[i].second.Encode().ToString();
}
对于n >0的情况，初选情况下level n的参与compaction文件只会有1个，如果n＝0，因为level 0的文件之间，key可能交叉重叠，因此，根据选定的level 0的该文件，得到该文件负责的最小key和最大key，找到所有和这个key 区间有交叠的level 0文件，都加入到参战文件。
代码2：
if (size_compaction) {//[zll]: 优先使用按比率值size压缩
level = current_->compaction_level_;//[zll]: 根据之前的计算要压缩的level已经确定
assert(level >= 0);
assert(level + 1 < config::kNumLevels);
c = new Compaction(options_, level);//[zll]: 生成一个Compaction类
// Pick the first file that comes after compact_pointer_[level] 遍历level层所有文件，与compact_pointer_记录的压缩开始Key比较
for (size_t i = 0; i < current_->files_[level].size(); i++) {
FileMetaData* f = current_->files_[level][i];
if (compact_pointer_[level].empty() || icmp_.Compare(f->largest.Encode(), compact_pointer_[level]) > 0) { //[zll]: 压缩开始key为空，或者该文件比压缩开始key大，表示这个文件这次是可以压缩的。
c->inputs_[0].push_back(f);//[zll]: 那就保存下来。
break;
}
}
if (c->inputs_[0].empty()) {
// Wrap-around to the beginning of the key space
c->inputs_[0].push_back(current_->files_[level][0]);
}
什么是Seek Compaction？
在文件的定义中，会有allowed_seeks变量，在初始化一个文件时赋初值allowed_seeks(1 << 30)。
struct FileMetaData {
FileMetaData() : refs(0), allowed_seeks(1 << 30), file_size(0) {}
int refs;
int allowed_seeks; // Seeks allowed until compaction
uint64_t number;
uint64_t file_size; // File size in bytes
InternalKey smallest; // Smallest internal key served by table
InternalKey largest; // Largest internal key served by table
};
某个文件seek次数太多，触发Compaction：
除了level 0以外，任何一个level的文件内部是有序的，文件之间也是有序的。但是level（n）和level（n＋1）中的两个文件的key可能存在交叉。正是因为这种交叉，查找某个key值的时候，如果查找level(n)，但是没找到，然后去level(n+1)查找，结果找到了，那么对level (n)的某个文件而言，该文件就意味着有一次未命中。我们可以很容易想到，某个文件如果在level（n）中查找了多次，却总也找不到，不得不去level(n＋1)查找，如果总是去高一级的level才能找到。这说明level（n）的文件和level(n＋1)的文件中的key的范围严重重叠，这就不合理了，会导致查找效率的严重下降。因此，需要对level（n） 发起一次major compaction，减少 level（n）和level（n+1）的重叠情况，这就是所谓的 Seek Compaction。哪个文件seek的次数到了阈值f->allowed_seeks <= 0，那个文件就是level（n）的参与Compaction的文件file_to_compact_ = f; file_to_compact_level_ = stats.seek_file_level;。
如下代码所示：
s = current->Get(options, lkey, value, &stats);
have_stat_update = true;
if (have_stat_update && current->UpdateStats(stats)) {
MaybeScheduleCompaction();
}
bool Version::UpdateStats(const GetStats& stats) {
FileMetaData* f = stats.seek_file;
if (f != nullptr) {
f->allowed_seeks--;
if (f->allowed_seeks <= 0 && file_to_compact_ == nullptr) {
file_to_compact_ = f;
file_to_compact_level_ = stats.seek_file_level;
return true;
}
}
return false;
}
在从SSTable文件中查找一个key后，会记录被查找的文件，并更新seek统计状态，allowed_seeks变量递减一次f->allowed_seeks--，当该值减为0时，说明该文件被查找的次数太多了，该文件就需要进行Compaction了。
解决了哪些文件参与Compaction的问题，接下来就是真正的压缩这些文件了。
7.4 ）单个文件参与压缩： Trivial Compaction ，直接将文件移动到下一层。
如果待压缩的只有一个文件，而父层level没有文件，祖父层level+1总大小<20M// Move file to next level 这时候只需要直接更改元数据，然后文件移动到level_ + 1即可，不需要多路归并。
文件参与压缩后，会生成新的文件，因此，在版本增量VersionEdit中记录下这个待删除的文件deleted_files_.insert(std::make_pair(level, file))。同样该文件作为增量会生成新的文件，因此，在版本增量VersionEdit的新增加的文件FileMetaData f;中记录下new_files_.push_back(std::make_pair(level, f));
最后，调用versions_->LogAndApply(c->edit(), &mutex_)生成新的版本Version记录。
代码：
} else if (!is_manual && c->IsTrivialMove()) {//[zll]: 待压缩的只有一个文件，而父层level没有文件，祖父层level+1总大小<20M// Move file to next level 这时候只需要直接更改元数据，然后文件移动到level_ + 1即可，不需要多路归并。
assert(c->num_input_files(0) == 1);//[zll]: 待压缩的只有一个文件
FileMetaData* f = c->input(0, 0);//[zll]: 取出这个待压缩的文件
|-return inputs_[which][i];
c->edit()->RemoveFile(c->level(), f->number);//[zll]: 把这个文件存入增量版本VersionEdit的
|-deleted_files_.insert(std::make_pair(level, file));待删除：level层的文件f要删除
c->edit()->AddFile(c->level() + 1, f->number, f->file_size, f->smallest, f->largest);//[zll]: 把这个文件存入增量版本VersionEdit的待添加：文件f要添加到level+1层
status = versions_->LogAndApply(c->edit(), &mutex_);//[zll]: 将该增量版本VersionEdit与Current版本一起生成一个新版本Version，该版本记录了该文件f及所在的level
7.5 ）压缩任务：压缩level和level+1的重叠文件，进行多路归并。主要通过DBImpl::DoCompactionWork方法实现，其流程非常复杂，这里只做简单概述，后续再展开讨论。
CompactionState* compact = new CompactionState(c);//记录压缩的状态
status = DoCompactionWork(compact);//[zll]: 开始做压缩
- Immutable MemTable优先级最高，如果 imm_ 非空，则合并，使Immutable MemTable 落盘。
- 对所有输入文件的 iterator 多路合并生成一个合并 iterator，迭代此 iterator，过滤掉过期的键值，通过 TableBuilder 写入新的文件。
过滤键值时，因为有多版本 Snapshot 的存在，所以：
-
如果遍历得到同一个 key 有多个版本，这是因为不同level之间，可能存在Key值相同的记录，但是记录的seq不同。最新的数据存放在较低的level中，其对应的seq也一定比level+1中的记录的seq要大，因此当出现相同Key值的记录时，只需要记录第一条记录，后面的都可以丢弃。即：过滤掉其中 sequence 号小于 smallest_snapshot 的键值。如果上一个Key的SequenceNumber <= 最小的存活的Snapshot，那么这个Key的SequenceNumber一定 < 最小的存活的Snapshot，那么这个Key就不会被任何线程看到了，可以被丢弃; 上面碰到了第一个User Key时，设置了last_sequence_for_key = kMaxSequenceNumber, 保证第一个Key一定不会被丢弃。
-
如果一个键被标记为删除，删除记录的操作也会在此时完成，删除数据的记录会被丢弃，而不会被写入到更高level的文件中。如果碰到了一个删除操作，并且SequenceNumber <= 最小的Snapshot，通过IsBaseLevelForKey判断更高Level不会有这个User Key存在，那么这个Key就被丢弃。
-
将可以留下的记录写入到文件中，并将相关信息保存在变量compact中，然后调用InstallCompactionResults()将所做的改动加入到VersionEdit中，再调用LogAndApply()来得到新的版本。
-
如果数据库重启，如何恢复到之前的状态呢？这就需要将数据库的历史变化信息记录下来，这些信息都是记录在Manifest文件中的。为了节省空间和时间，leveldb采用的是在系统一开始就完整的记录所有数据库的信息，通过WriteSnapshot(descriptor_log_)把CurrentVersion的所有文件current_->files_[level]都记录到Manifest文件中去log->AddRecord(record)。以后则只记录数据库的变化，即：VersionEdit中的信息通过descriptor_log_->AddRecord()添加一条Record到Manifest文件。恢复时，只需要根据Manifest中的信息就可以一步步的恢复到上次的状态。
