零、简介
HBase 基于 Google 的 BigTable 论文而来, 是一个分布式海量列式非关系型数据库系统, 可以提供超大规模数据集的实时随机读写。
是
BigTable的开源实现： 架构上通过数据分片的设计配合HDFS，实现了数据的分布式海量存储； 数据结构上通过列族的设计，实现了数据表结构可以在运行期自定义； 存储上通过LSM树的方式，使数据可以通过连续写磁盘的方式保存数据，极大地提高了数据写入性能。
（1）特点
- 海量存储: 底层基于
HDFS存储海量数据 - 列式存储:
HBase表的数据是基于列族进行存储的,一个列族包含若干列 - 极易扩展: 底层依赖
HDFS,当磁盘空间不足的时候,只需要动态增加DataNode服务节点就可以 - 高并发: 支持高并发的读写请求
- 稀疏: 稀疏主要是针对
HBase列的灵活性, 在列族中, 你可以指定任意多的列, 在列数据为空的情况下, 是不会占用存储空间的。 - 数据的多版本:
HBase表中的数据可以有多个版本值, 默认情况下是根据版本号去区分, 版本号就是插入数据的时间戳 - 数据类型单一: 所有的数据在
HBase中是以字节数组进行存储
（2）应用
- 交通方面: 船舶
GPS信息, 每天有上千万左右的数据存储。 - 金融方面: 消费信息、贷款信息、信用卡还款信息等
- 电商方面: 电商网站的交易信息、物流信息、游览信息等
- 电信方面: 通话信息
总结: HBase 适合海量明细数据的存储, 并且后期需要有很好的查询性能(单表超千万、上亿,且并发要求高)
一、可伸缩架构
HBase为可伸缩海量数据存储而设计，实现面向在线业务的实时数据访问延迟。
HBase的伸缩性主要依赖其可分裂的HRegion及可伸缩的分布式文件系统HDFS实现。

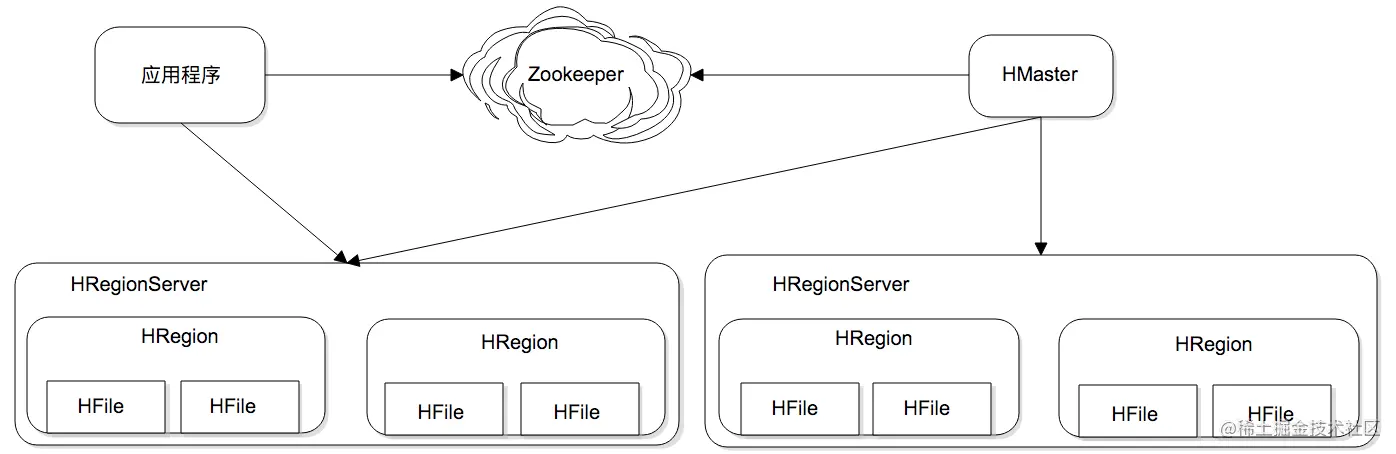

架构图如下：
ZooKeeper
- 实现了
HMaster的高可用- 保存了
HBase的元数据信息, 是所有HBase表的寻址入口
- 保存了
- 对
HMaster和HRegionServer实现了监控
HMaster
所有
HRegion的信息，包括存储的Key值区间、所在HRegionServer地址、访问端口号等，都记录在HMaster服务器上。 为了保证HMaster的高可用，HBase会启动多个HMaster，并通过ZooKeeper选举出一个主服务器。
- 为
HRegionServer分配Region - 维护整个集群的负载均衡
- 维护集群的元数据信息
- 发现失效的
Region, 并将失效的Region分配到正常的HRegionServer上
HRegionServer
HRegionServer是物理服务器，每个HRegionServer上可以启动多个HRegion实例。 当一个HRegion中写入的数据太多，达到配置的阈值时，一个HRegion会分裂成两个HRegion，并将HRegion在整个集群中进行迁移，以使HRegionServer的负载均衡。
- 负责管理
Region - 接受客户端的读写数据请求
- 切分在运行过程中变大的
Region
HRegion
是
HBase负责数据存储的主要进程，应用程序对数据的读写操作都是通过和HRegion通信完成。 上面是HBase架构图，可以看到在HBase中，数据以HRegion为单位进行管理，也就是说应用程序如果想要访问一个数据，必须先找到HRegion，然后将数据读写操作提交给HRegion，由HRegion完成存储层面的数据操作。 每个HRegion中存储一段Key值区间[key1, key2)的数据。
- 每个
HRegion由多个Store构成 - 每个
Store保存一个列族(Columns Family), 表有几个列族, 则有几个Store - 每个
Store由一个MemStore和多个StoreFile组成,MemStore是Store在内存中的内容, 写到文件后就是StoreFile。StoreFile底层是以HFile的格式保存。

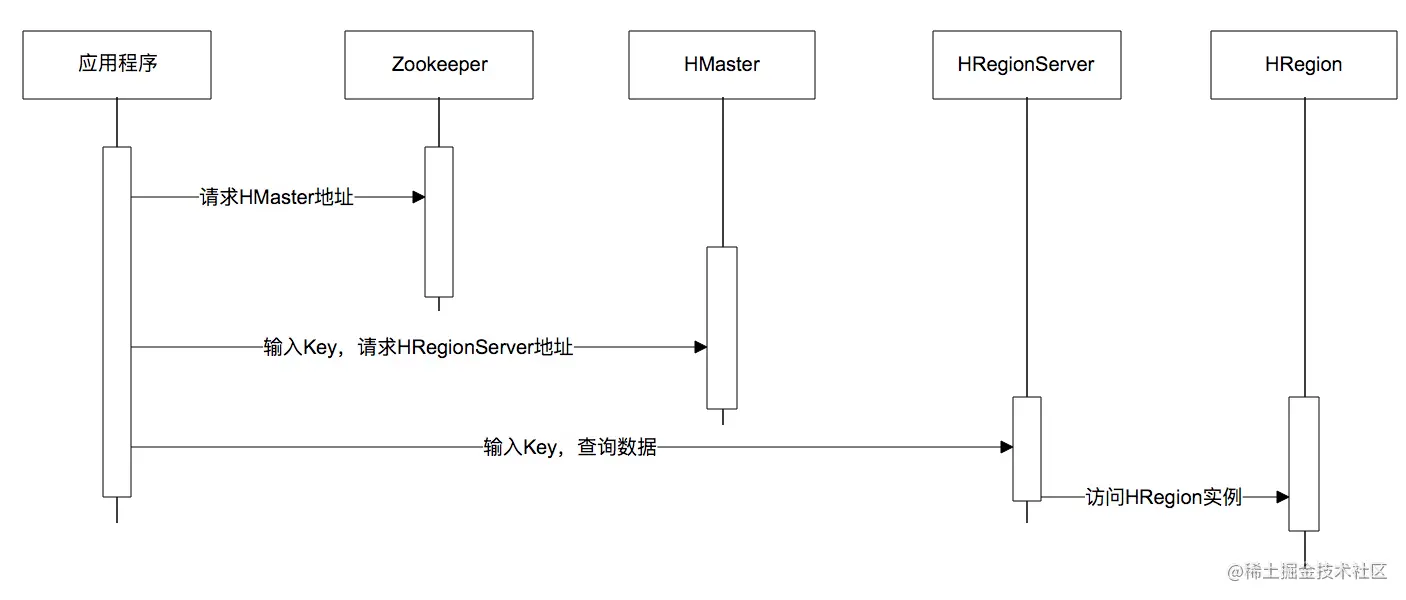

读取时序图，如下：
如上时序图，可知步骤：
- 应用程序通过
ZooKeeper获得主HMaster的地址 - 输入
Key值获得这个Key所在的HRegionServer地址 - 然后请求
HRegionServer上的HRegion，获得所需要的数据。
小结：
-
HBase的核心设计目标是解决海量数据的分布式存储，和Memcached这类分布式缓存的路由算法不同。 -
HBase的做法是按Key的区域进行分片，这个分片也就是HRegion。 -
应用程序通过
HMaster查找分片，得到HRegion所在的服务器HRegionServer，然后和该服务器通信，就得到了需要访问的数据。
二、可扩展数据模型
为了提高数据写入速度，HBase 使用了一种叫作 LSM 树的数据结构进行数据存储。
LSM 树 ： Log Structed Merge Tree，即 Log 结构合并树。
数据写入的时候以
Log方式连续写入，然后异步对磁盘上的多个LSM树进行合并。

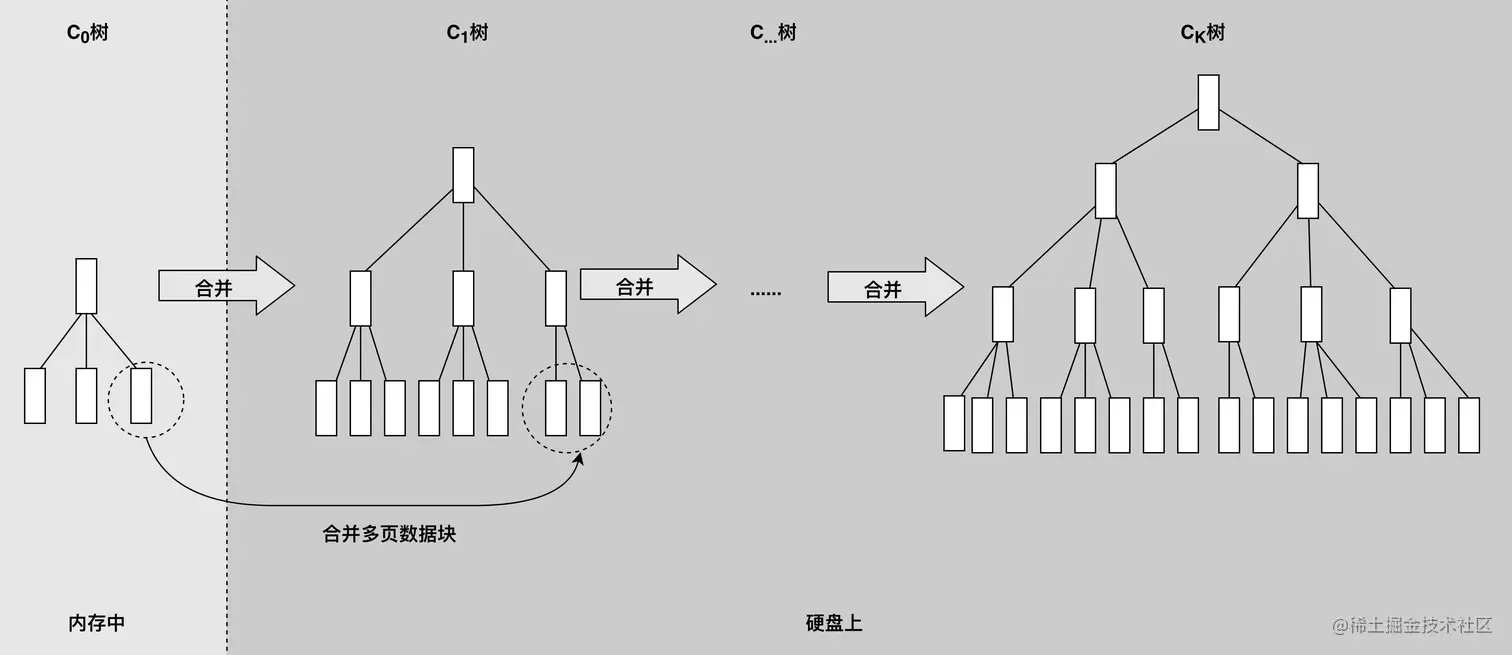

LSM 树，如图：
LSM 树可以看作是一个 N 阶合并树。
数据写操作（包括插入、修改、删除）都在内存中进行，并且都会创建一个新记录（修改会记录新的数据值，而删除会记录一个删除标志）。
这些数据在内存中仍然还是一棵排序树，当数据量超过设定的内存阈值后，会将这棵排序树和磁盘上最新的排序树合并。
当这棵排序树的数据量也超过设定阈值后，会和磁盘上下一级的排序树合并。
合并过程中，会用最新更新的数据覆盖旧的数据（或者记录为不同版本）。
在需要进行读操作时，总是从内存中的排序树开始搜索，如果没有找到，就从磁盘 上的排序树顺序查找。
在 LSM 树上进行一次数据更新不需要磁盘访问，在内存即可完成。
当数据访问以写操作为主，而读操作则集中在最近写入的数据上时，使用 LSM 树可以极大程度地减少磁盘的访问次数，加快访问速度。
三、数据模型

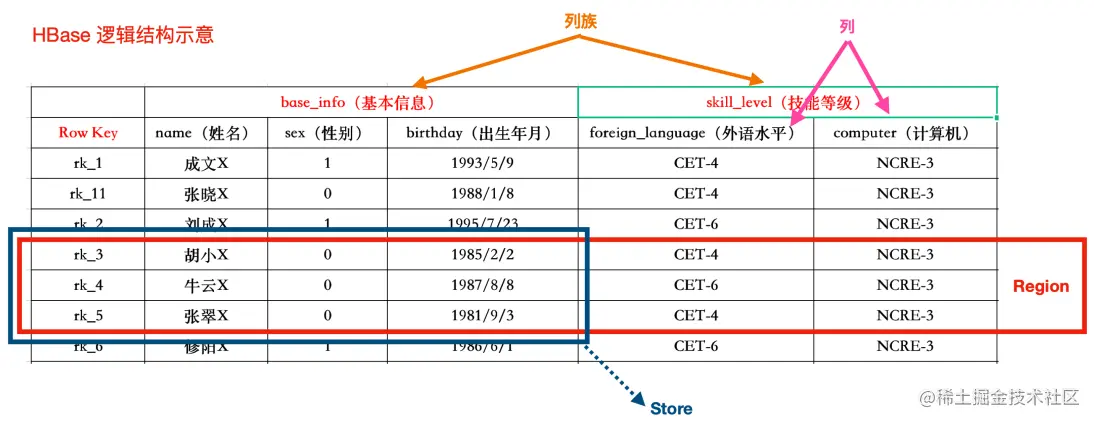

逻辑架构如图：

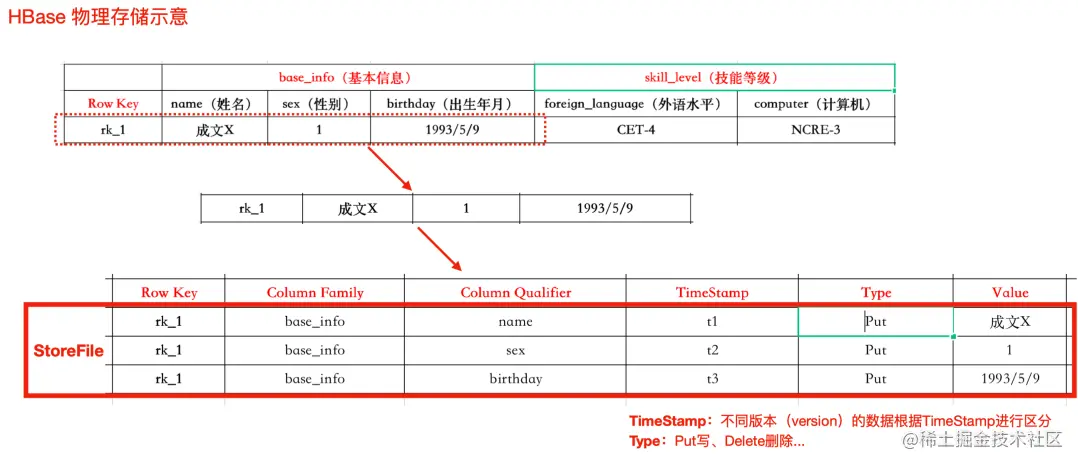

物理架构如图：
NameSpace(数据库) 命名空间
类似于关系型数据库的
database概念, 每个命名空间下有多个表。HBase两个自带的命名空间, 分别是hbase和default,hbase中存放的是HBase内置的表,default表是用户默认使用的命名空间。 一个表可以自由选择是否有命名空间, 如果创建表的时候加上了命名空间后, 这个表名字以: 作为区分!
Table类似于关系型数据库的表概念。
不同的是,
HBase定义表时只需要声明列族即可, 数据属性, 比如超时时间(TTL), 压缩算法(COMPRESSION)等, 都在列族的定义中定义,不需要声明具体的列。
Row
(一行逻辑
HBase表中的每行数据都由一个RowKey和多个Column(列)组成。一个行包含了多个列,这些列通过列族来分类,行中的数据所属列族只能从该表所定义的列族中选取, 不数据) 能定义这个表中不存在的列族, 否则报错NoSuchColumnFamilyException。
RowKey(每行据主键)
Rowkey由用户指定的一串不重复的字符串定义, 是一行的唯一标识! 数据是按照RowKey的字典顺序存储的, 并且查询数据时只能根据RowKey进行检索, 所以RowKey的设计十分重要。 如果使用了之前已经定义的RowKey, 那么会将之前的数据更新掉!
Column Family(列族)
列族是多个列的集合。
- 一个列族可以动态地灵活定义多个列。
- 表的相关属性大部分都定义在列族上, 同一个表里的不同列族可以有完全不同的属性配置, 但是同一个列族内的所有列都会有相同的属性。
- 列族存在的意义是
HBase会把相同列族的列尽量放在同一台机器上, 所以说, 如果想让某几个列被放到一起, 你就给他们定义相同的列族。
Column Qualifier(列)
Hbase中的列是可以随意定义的, 一个行中的列不限名字、不限数量, 只限定列族。 因此列必须依赖于列族存在! 列的名称前必须带着其所属的列族! 例如info:name,info:age
TimeStamp(时间戳--》版本)
用于标识数据的不同版本(
version)。 时间戳默认由系统指定, 也可以由用户显式指定。 在读取单元格的数据时, 版本号可以省略, 如果不指定,Hbase默认会获取最后一个版本的数据返回!
Cell
一个列中可以存储多个版本的数据。而每个版本就称为一个单元格(
Cell)。
Region(表的分区)
Region由一个表的若干行组成! 在Region中行的排序按照行键(rowkey)字典排序。Region不能跨RegionSever, 且当数据量大的时候,HBase会拆分Region。
