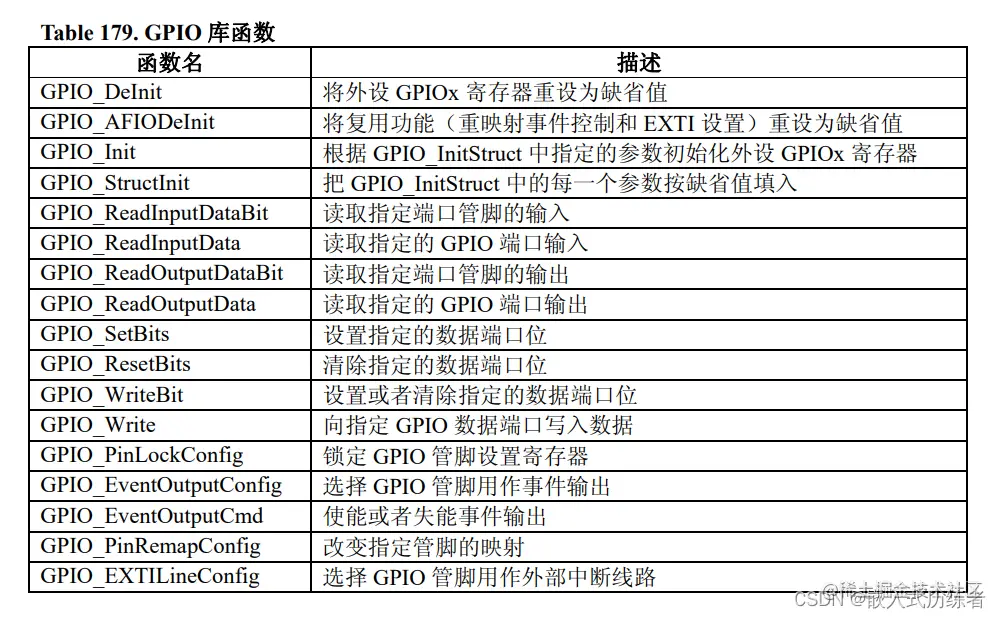

除了常用的 GPIO_ResetBits(GPIOx ,GPIO_Pin_x); GPIO_SetBits(GPIOx ,GPIO_Pin_x);

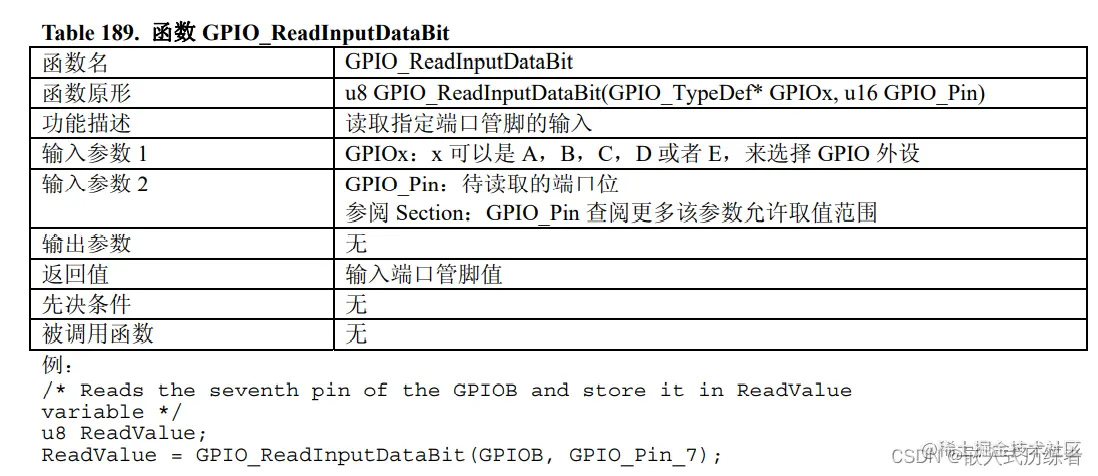

重点介绍库函数 GPIO_ReadInputDataBit（） 查阅STM32固件库使用手册 编写按键的驱动程序，主要有两种方式，具体问题具体分析

（1）循环扫描 （2）外部中断

使用循环扫描方式，就需要不断检测按键的状态，也就是与按键相关的GPIO某个引脚的状态，可在while(1)中使用GPIO_ReadInputDataBit（）库函数检测，GPIO_ReadInputDataBit（）的结果赋给一个变量，然后对变量的值进行判断。

部分程序说明： PA0State变量---->PA0（KEY1）的状态 Delay_ms(100)采用软件方式消抖 Led_Control（）自己封装GPIO库函数设置电平的函数

/*程序功能：LED实现的效果是KEY1一直按下LED一直亮，直到K1松开LED熄灭*/
int main()
{

  Led_Init();
  Key_Init();
  Led_Control(0,LED_ALL);

  while(1){
	uint32_t PA0State = GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0);

   if(PA0State==0)
{
	 Delay_ms(100);
	 if(PA0State==0) Led_Control(1,LED1);
}

   else if(PA0State==1)
	{
		Delay_ms(100);
	  if(PA0State==1) Led_Control(0,LED1);
	}
}
}

void Led_Control(uint8_t State,uint16_t LEDx)
{

	if(State==1)
	{
	GPIO_ResetBits(GPIOC, LEDx);

	/*蓝桥杯开发板上74HC573作为数据锁存器，所以每次操作需要给PD一个下降沿*/
	GPIO_SetBits(GPIOD, GPIO_Pin_2);
	GPIO_ResetBits(GPIOD, GPIO_Pin_2);
	}
	else if(State==0)
	{
		GPIO_SetBits(GPIOC, LEDx);
	    GPIO_SetBits(GPIOD, GPIO_Pin_2);
	    GPIO_ResetBits(GPIOD, GPIO_Pin_2);
	}
}

按键控制LED的常见需求： 1、LED实现的效果实是K1一直按下LED一直亮，直到K1松开LED熄灭 2、按一下K1实现LED亮，再按一下实现LED灭，如此反复！

/*程序功能：按一下K1实现LED亮，再按一下实现LED灭，如此反复！*/
int pre=1;
int main()
{

  Led_Init();
  Key_Init();
  Led_Control(0,LED_ALL);

  while(1){

	uint32_t PA0State = GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0);

   if(PA0State==0 && pre==1)
{
	      Delay_ms(400);
	    if(PA0State==0)
		  { Led_Control(1,LED1);
		         pre=0;}
}

  else if(PA0State==0&&pre==0)
	{
		    Delay_ms(400);
	     if(PA0State==0)
			{ Led_Control(0,LED1);
				pre=1;}
	}

	}
}
