1. 一些有用的信息
1.1. 官方文档地址
1.2. 名词解释
物理单元：
- GPC 图形处理集群，其中拥有多个TPC
- TPC 纹理处理集群，其中拥有多个SM
- SM(streaming multiprocessor) 流式多处理器，它包含若干调度器(Warp)、计算核心、寄存器、L1Cache、内存传输等结构
- Warp 调度器，其拥有软件意义和物理意义，存在于SM中的每个处理块中。每个调度器支持32路(32SP)的SIMT。
- Core 包含浮点核心、整数核心、Tensor核心等。 Core与Thread(SP)并不是一一对应的
Warp实现的多Thread并行在物理上并非于一个cycle发出。Warp的32Thread于4个cycle全部发出。每个指令执行需要1个cycle，但具有4个cycle周期- Tex Texture 纹理访问
- TensorCore 能通过简洁指令执行矩阵运算的核心
- LD/ST 加载和存储单元
- SFU (Special Function Unit)特殊函数计算单元，执行插值运算等特殊运算。
2. Nvidia GPU 架构一览
- Tesla （特斯拉） C语言变成+SIMT
- Fermi （费米）增强双精度浮点计算性能、L1 L2
Cache可配置、支持ECC内存增加原子操作性能，每个SM有32*core

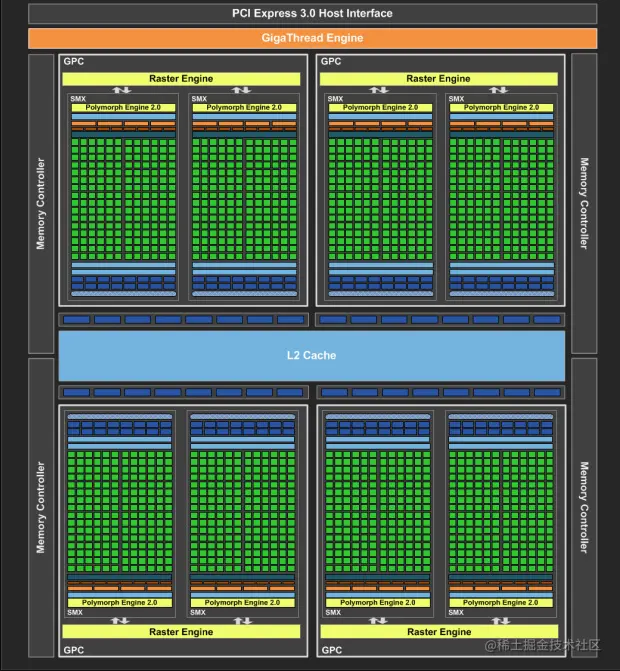

- Kepler
（开普勒）合并核心，统一GPU时钟，提升效能和可编程性，每个SMX中有192*core
- Maxwell （麦克斯韦）平衡Fermi的高性能和Kepler的高效率
- Pascal （帕斯卡）升级工艺、增加双精度运算单元
GPUSM

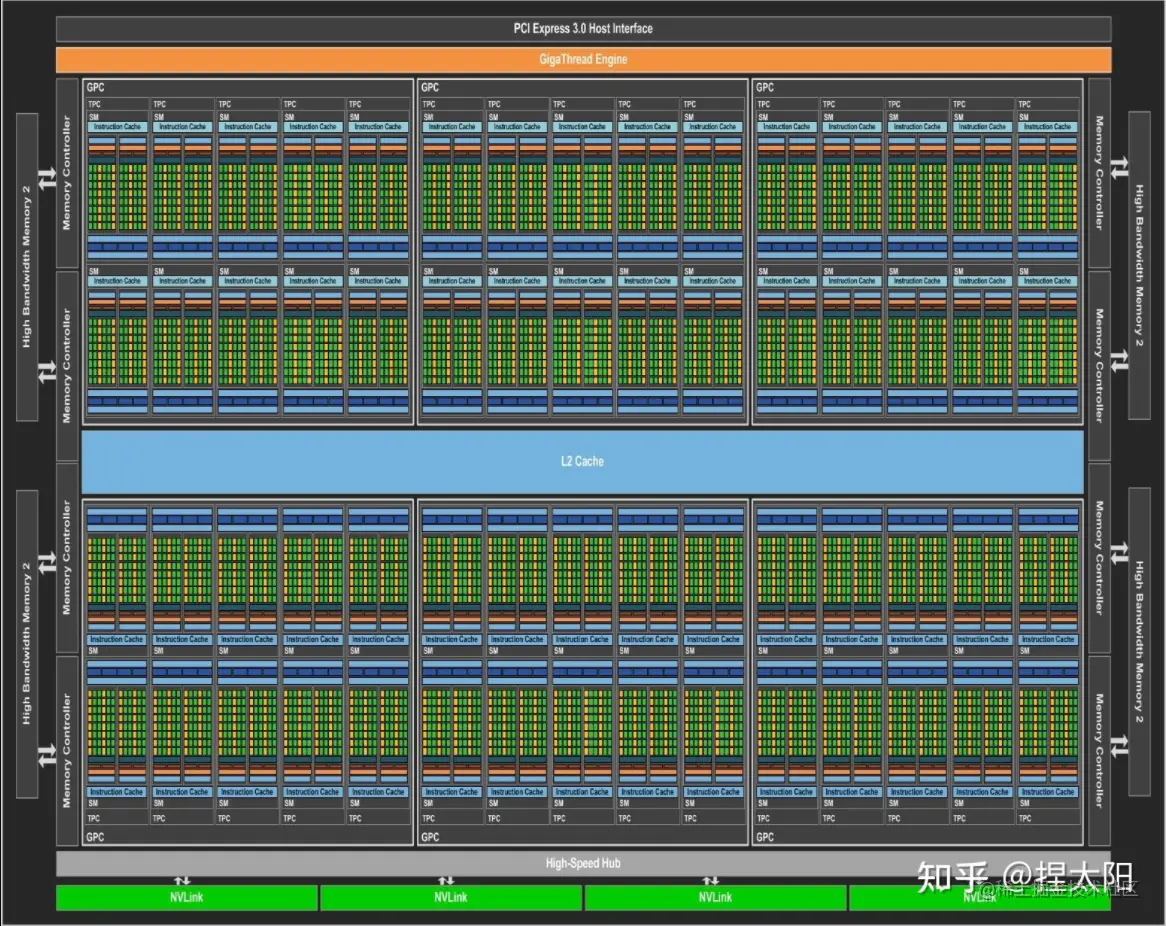

- Volta
（福塔）每个SM中有4*ProcessBlock，特别突出的是每个ProcessBlock有独立的INT、FP32计算单元、TensorCore
GPU
SM - Turing （图灵）去掉FP64支持，为每个SM增加一个RTCore光线追踪
GPU
SM
- Ampere （安培）

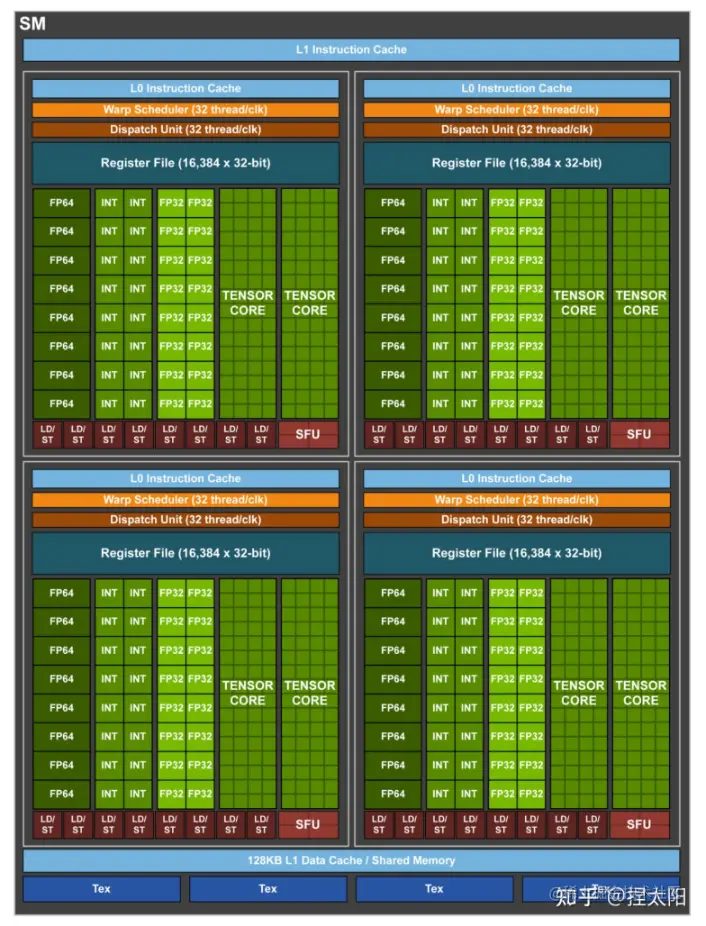

2.1. Volta架构细节
每个SM中有4个ProcessBlock，其中每个ProcessBlock的组成如下：
- 1个 Warp Scheduler，1个 Dispatch Unit =》 一个时钟，一个调度器
- 8 个 FP64 Core
- 16 个 INT32 Core
- 16 个 FP32 Core
- 2 个 Tensor Core =》矩阵浮点运算，提升TFLOPS
- 8个 LD/ST Unit =》装载or存储单元，同一时钟周期下只能执行装载or存储
- 4个 SFU =》特殊函数执行器，如执行expf
2.2. Turing架构细节
- 处理器（SM）体系结构
如前言所讲。Turing架构每个SM的每个Block都支持独立的执行INT和FP命令，能更高效的处理混合精度运算、提高core利用率。
以2080ti为例。
| SM | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Block / SM | L1(SharedMemory) 96KB / SM | RT Core / SM | Texture / SM | Warp / Block | L0 64KB / Block | INT32 Core / Block | FP32 Core / Block | Tensor Core / Block | LD/ST / Block |
| 4 | 1 | 1 | 4 | 1 | 1 | 16 | 16 | 2 | 4 |

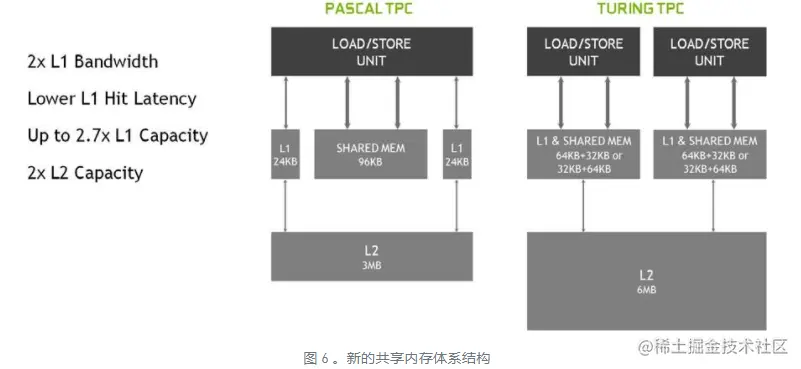

- 可配置的L1缓存、SharedMemory
Turing将L1Cache、texture cache（纹理缓存）与SharedMemory的做成统一片 内存。他们的大小由运行时配置。这个配置如图所示。如此可增加访问效率，增加大内存留存率，提高内存命中率。
纹理缓存：外部链接 与光栅大小匹配的内存块
内存测试信息：外部链接
