通过上一篇文章针对类的SIL文件的分析，我们已经了解了在Swift中对象进行内存分配的流程，接下来我们继续分析对象的内存结构；

Swift对象内存结构

HeapObject

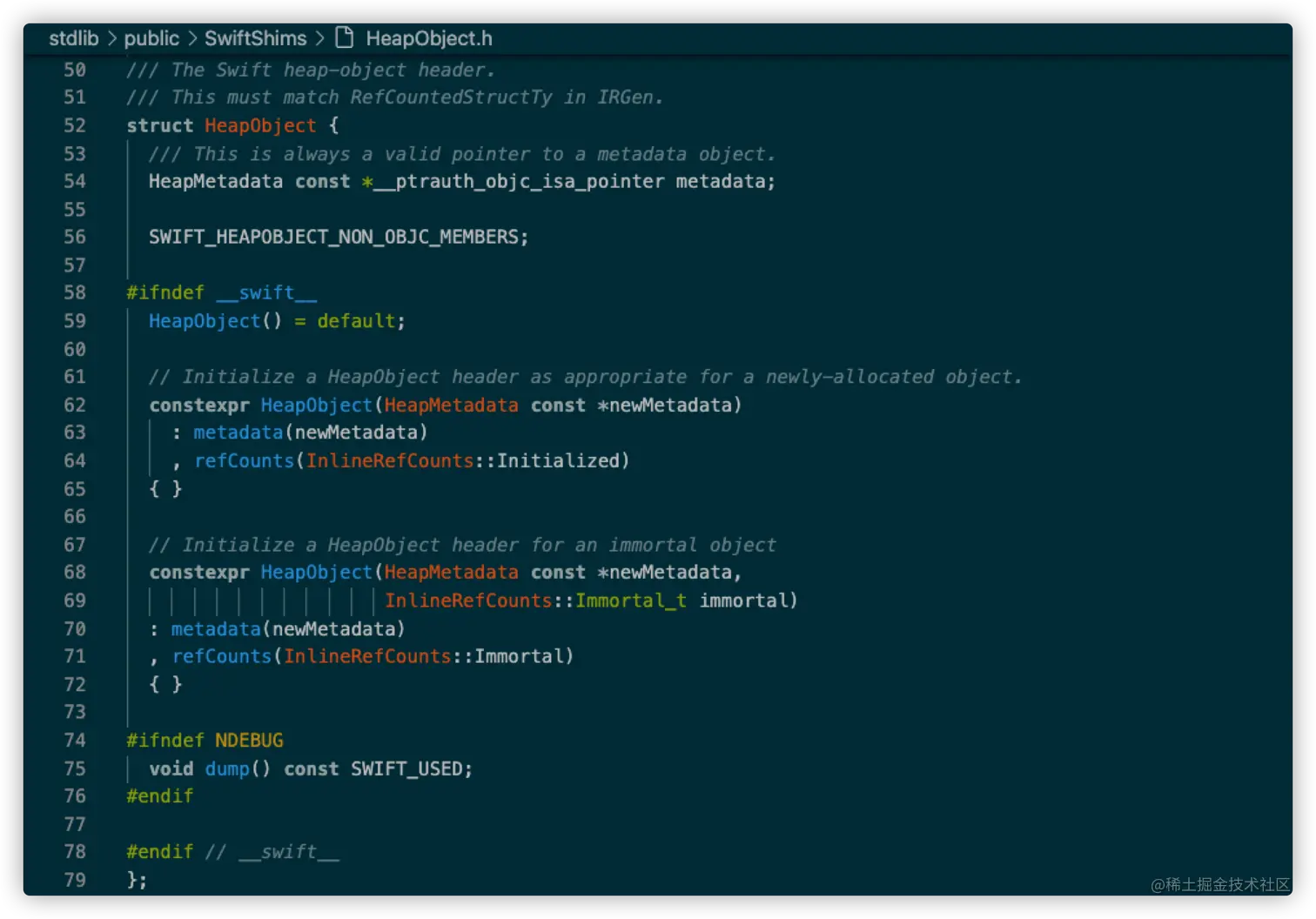

Swift对象的内存结构是HeapObject(OC对象的内存结构为objc_object)；其定义如下： 其有两个属性：

• Metadata
• RefCounts：默认占用16字节大小；根据HeapObject的定义可知：
  • metadata占用8字节；
  • SWIFT_HEAPOBJECT_NON_OBJC_MEMBERS占用8字节；
  • refCounts：是一个64位的位域信息；

Swift对象默认占用16字节，OC对象默认占用8字节；

那么HeapMetadata的内存结构是什么样子呢？

HeapMetadata

从Swift源码中我们可以找到： HeapMetadata是TargetHeapMetadata这个类型的别名定义。

TargetHeapMetadata

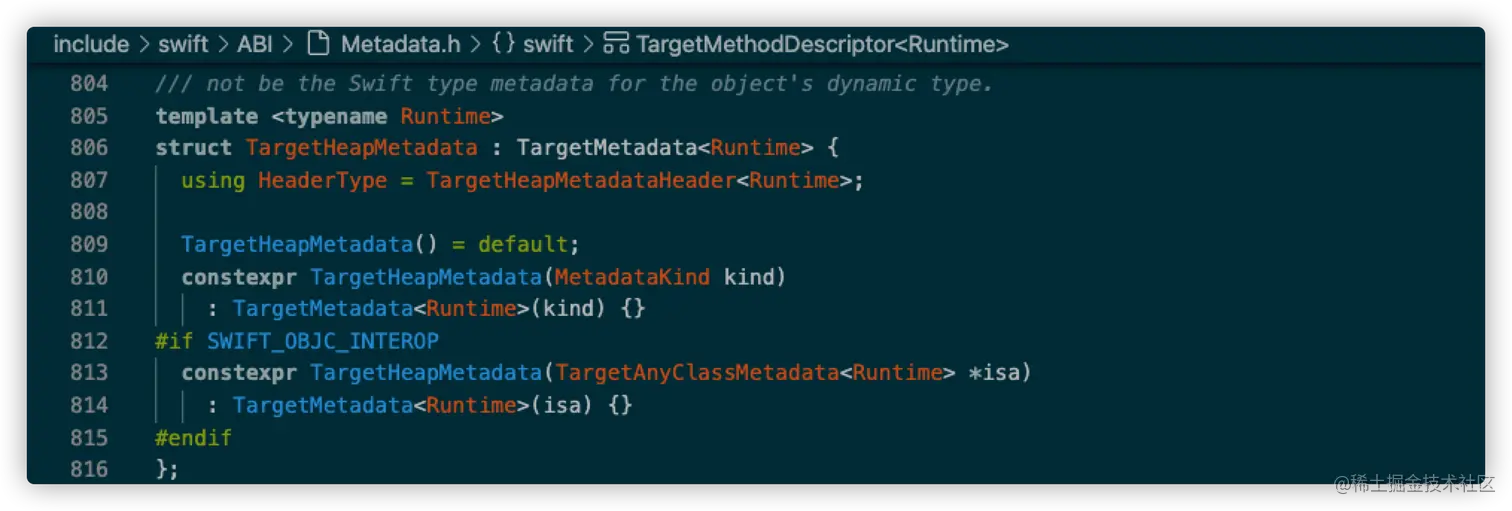

其定义如下： TargetHeapMetadata继承自TargetMetadata； ​

从其定义可以分析得知：如果该类是一个纯Swift类，那么其类型为MetadataKind，如果该类需要与objc交互，那么它就是我们OC中常见的isa；

MetadataKind

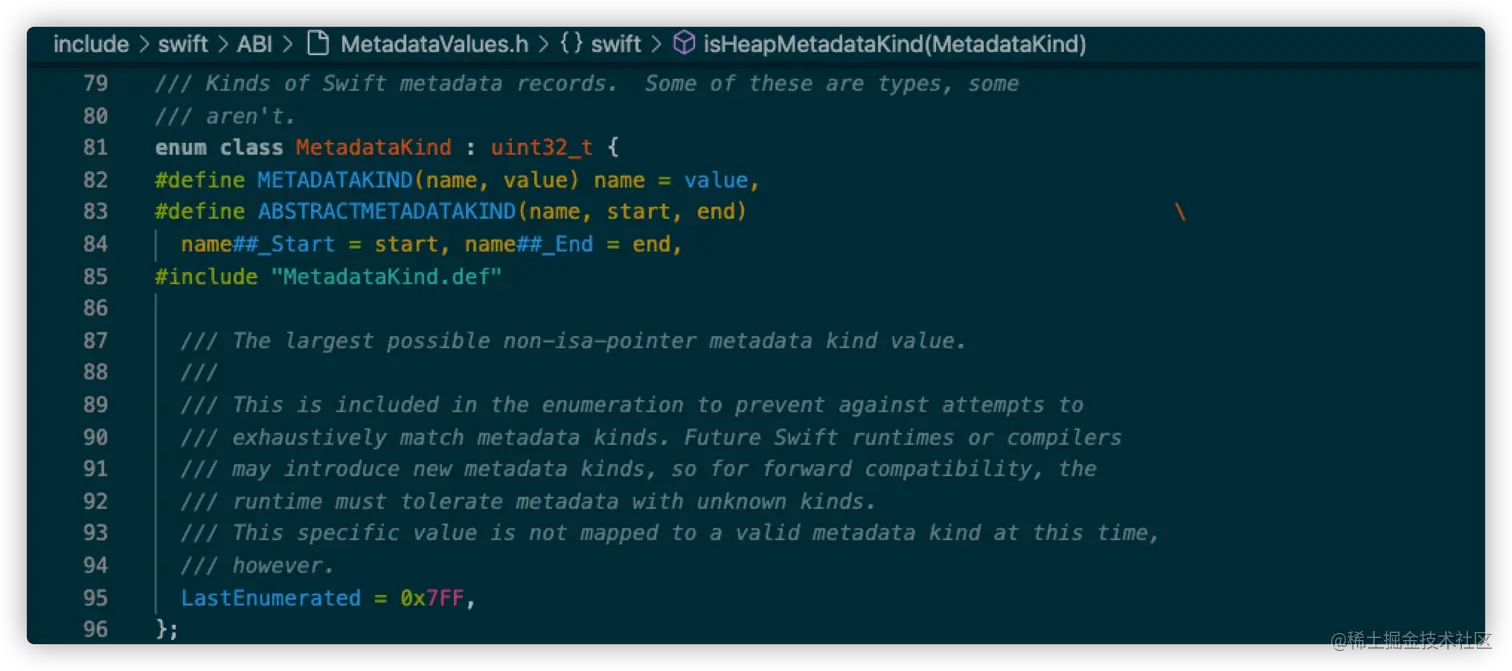

MetadataKind定义如下： 该类中没有相关信息，我们需要分析TargetHeapMetadata的父类TargetMetadata；

TargetMetadata

该类定义代码有些长，未截取！从代码可以分析出：TargetMetadata的Kind为StoredPointer类型。在该类中有函数getTypeContextDescriptor: 在该函数中通过getKind返回的类型来区分当前类的类型；而TargetClassMetadata就是所有类型元类的最终基类； 如果是Class，那么将会把当前指针this通过static_cast强转为TargetClassMetadata类型；

TargetClassMetadata

TargetClassMetadata继承自TargetAnyClassMetadata；

TargetAnyClassMetadata

从TargetAnyClassMetadata的数据结构中我们发现，其结构中含有Superclass，CacheData[2]，Data等属性，这与OC类的结构很相似；

总结

从而我们可以分析得到如下的数据结构：

struct Metadata{
    var kind: Int
    var superClass: Any.Type
    var cacheData: (Int, Int)
    var data: Int
    var classFlags: Int32
    var instanceAddressPoint: UInt32
    var instanceSize: UInt32
    var instanceAlignmentMask: UInt16
    var reserved: UInt16
    var classSize: UInt32
    var classAddressPoint: UInt32
    var typeDescriptor: UnsafeMutableRawPointer
    var iVarDestroyer: UnsafeRawPointer
}

该数据结构，极有可能就是我们Swift类的数据结构； ​

接下来我们验证此数据结构，我们将此结构体绑定为类的指针类型； 我们前面已经分析得到Swift的内存结构是HeapObject，其内部含有metadata和64位的refCounts，那么我们来创建一个结构体如下：

将64位的refCounts分为两个32位的refCount；HeapObject就是我们当前对象的实例结构；

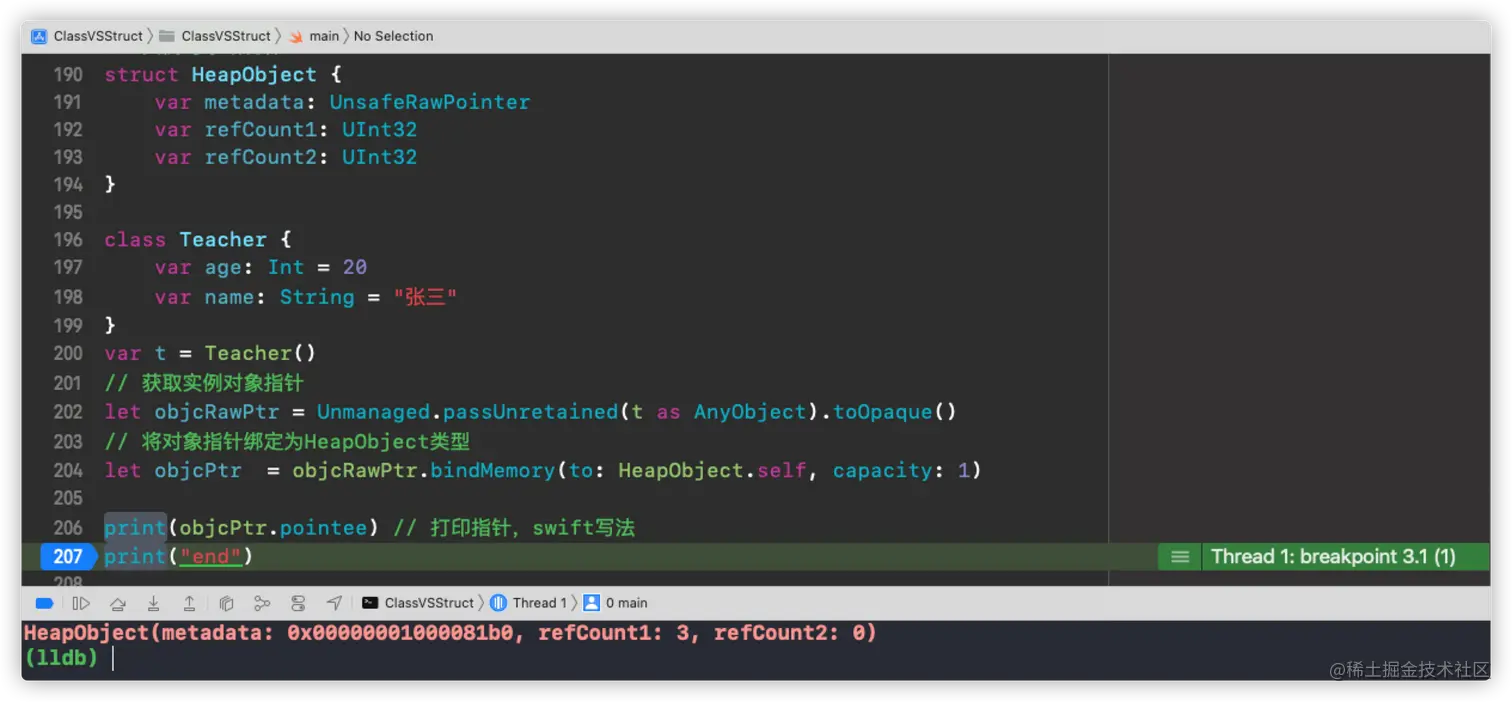

那么变量t存储的内存地址应该就是指向结构体HeapObject，那么我们就可以将t指针重新绑定位HeapObject结构体类型： 可以看到metadata和refCount1中有值，refCount1为何为3后续再讲解； ​

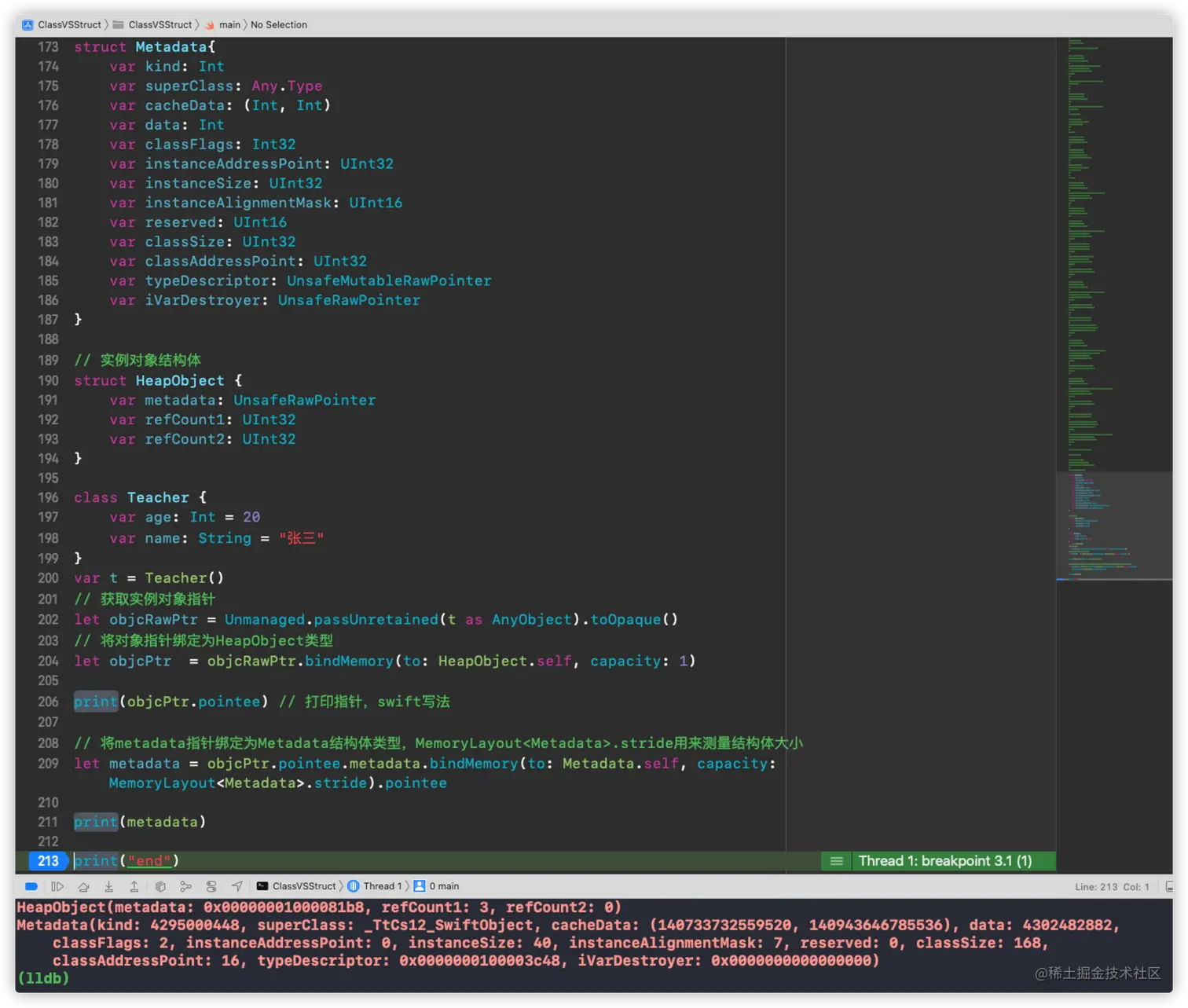

同样的，我们可以将metadata还原成Metadata的结构体类型，代码如下：
