抛弃循环结构，完全基于注意力的网络——Attention is all you need.

论文名称：Attention Is All you Need

作者：Ashish Vaswani，Noam Shazeer，Niki Parmar，Jakob Uszkoreit，Llion Jones，Aidan N. Gomez，Łukasz Kaiser，Illia Polosukhin

code：github.com/jadore80112…

前言

基于RNN或CNN的Encoder-Decoder模型在NLP领域占据大壁江山，然而她们也并非是完美无缺的：

LSTM，GRU等RNN模型受限于固有的循环顺序结构，无法实现并行计算，在序列较长时，计算效率尤其低下，虽然最近的工作如因子分解技巧1，条件计算2在一定程度上提高了计算效率和性能，但是顺序计算的限制依然存在；
Extended Neural GPU3,ByteNet4,和ConvS2S5 等CNN模型虽然可以进行并行计算，但是学习任意两个位置的信号的长距离关系依旧比较困难，其计算复杂度随距离线性或对数增长。

而谷歌选择抛弃了主流模型固有的结构，提出了完全基于注意力机制的Transformer，拥有其他模型无法比拟的优势：

Transformer可以高效的并行训练，因此速度十分快，在8个GPU上训练了3.5天；
对于长距离关系的学习，Transformer将时间复杂度降低到了常数，并且使用多头注意力来抵消位置信息的平均加权造成的有效分辨率降低
Transform是一种自编码（Auto-Encoding）模型，能够同时利用上下文

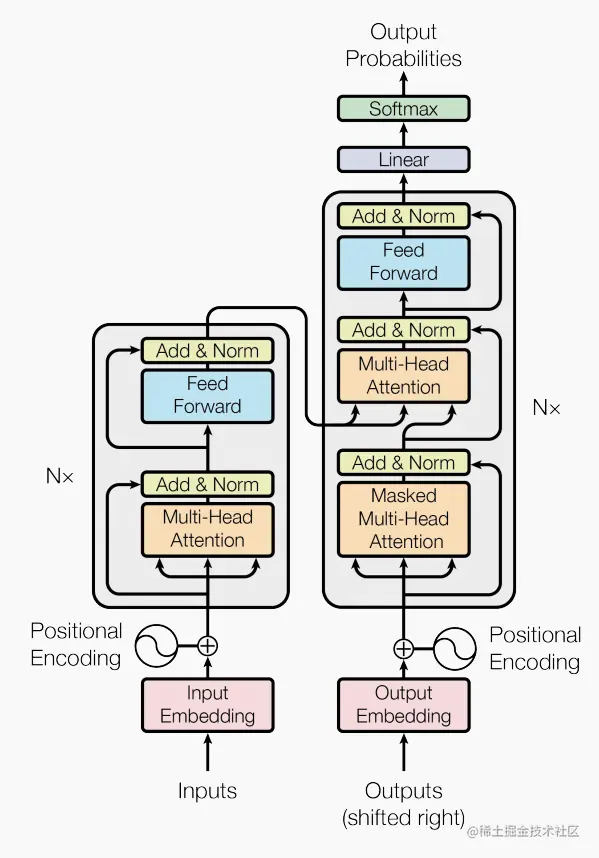

整体结构

Transfromer的整体结构是一个Encoder-Decoder，自编码模型主要应用于语意理解，对于生成任务还是自回归模型更有优势

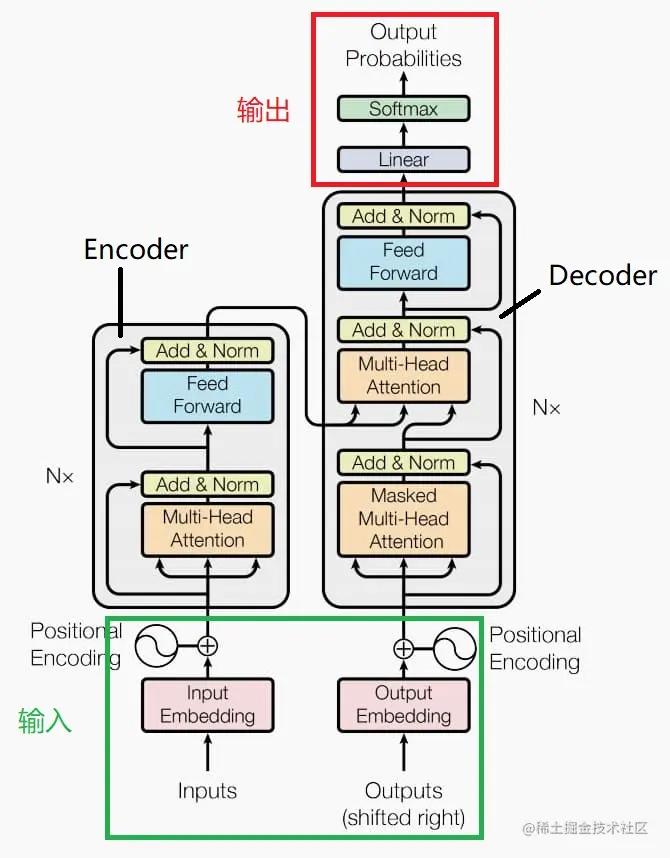

我们可以将其分为四个部分：输入，编码块，解码块与输出

接下来让我们按照顺序来了解整个结构，希望在阅读下文前你可以仔细观察这幅图，阅读时也请参考该图

输入

使用nn.Embedding进行Word Embedding，论文中嵌入维度 $d_{model}$ =512

在嵌入时，左右两部分的权重会共享

得到词嵌入向量后需要乘以 $\sqrt{d_{model}}$ ，其原因可能是为了相对减小位置编码的影响

同时会将上一层的输出加入进来，网络的第一层则会直接使用Inputs充当“上一层”

在输入之后会进行位置编码，使得Transformer拥有捕捉序列顺序的能力

Encoder-Decoder

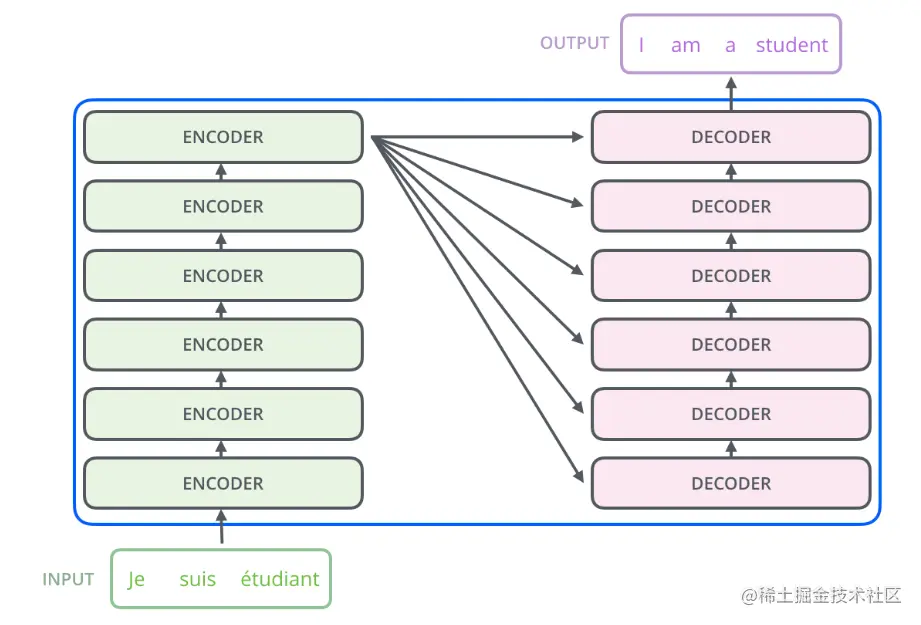

整体结构如图

Encoder-Decoder的内部结构如下图：

Encoder：编码块是由6个完全相同的layer组成的，每个layer有两个子层

第一层包括一个 $Multi\ Head\ Self-Attention$ 、 $Layer\ Normalization$ 和残差连接

第二层包括一个二层的全连接前馈层： $FFN(x)=max(0,xW_1+b_1)W_2+b_2$ ,中间层的维度为2048；同样包含 $Layer\ Normalization$ 和残差连接
Decoder：解码块同样由6个完全相同的layer组成，每个子层同样有残差连接和 $Layer\ Normalization$

额外添加了第三个子层—— $Masked\ Multi\ Head \ Attention$ ，这是针对于上一层输出的，将在下文详细解读

此外，还修改了子注意力子层（如上图，由原来的Self-Attention变Encoder-Decoder Attention）

Layer Normalization：NLP任务中主要使用 $Layer\ Norm$ 而不是 $Batch\ Norm$ ，因为在批次上进行归一化会混乱不同语句之间的信息，我们需要在每个语句之中进行归一化。

输出

对解码器的输出使用普通的线性变化与Softmax，作为下一层的输入。

注意力机制

Self-Attention

具体内容可参考我的另一篇博客——注意力机制

缩放点积注意力

缩放点积注意力，图式如下：

其公式为

Attention(Q,K,V)=softmax(\frac{QK^T}{\sqrt{d_k}})V

缩放点积指的是其中的打分函数

\frac{QK^T}{\sqrt d}

常见的注意力模型有加性模型和点积模型，点积模型相较于加性模型效率更高，但是当输入向量维度过高，点积模型通常有较大的方差，从而导致softmax函数梯度很小，而缩放点积模型可以很好地解决这个问题。

另为，Transformer在实现过程中使用了残差连接

Softmax梯度问题：

S_i=\frac{e^{x_i}}{\sum_{j=1}^Ne^{x_j}}

我们知道，Softmax的作用是拉大数据之间的差距

对于一组数据[x,x,2x]，让我们给其赋不同的值，来观察方差和 $S_3$ 的变化

 import numpy as np
 x = np.array([np.exp([i, i, 2*i]) for i in [1, 10, 100]])
 print(np.square(np.linalg.norm(x, axis=1, ord=2)))  # 方差S
 print(x[:, 2]/x.sum(axis=1).T) # S3

\begin{cases}{} x=1\quad S=6.938\quad S_3=0.576 \\ x=10 \quad S=2.253e17\quad S_3=0.999\\ x=100\quad S=5.221e173\quad S_3=1.0 \end{cases}

即使数据之间成比例，在数量级较大时，Softmax将几乎全部的概率分布都分配给了最大的那个数

Softmax的梯度为

\frac{\partial S(x)}{\partial x}= \left[\begin{array} {c}y_1&0&\cdots&0\\ 0&y_2&\cdots&0\\ \vdots&\vdots&\ddots&\vdots\\ 0&0&\cdots&y_d \end{array}\right]- \left[\begin{array} {} y_1^2&y_1y_2&\cdots&y_1y_d\\ y_2y_1&y_2^2&\cdots&y_2y_d\\ \vdots&\vdots&\ddots&\vdots\\ y_dy_1&y_dy_2&\cdots&y_d^2 \end{array}\right]

当出现上述的情况时，softmax会输出一个近似one-hot的向量 $[1,0,0,\cdots,0]$ ,此时梯度为

\frac{\partial S(x)}{\partial x}= \left[\begin{array} {c}1&0&\cdots&0\\ 0&0&\cdots&0\\ \vdots&\vdots&\ddots&\vdots\\ 0&0&\cdots&0 \end{array}\right]- \left[\begin{array} {} 1^2&0&\cdots&0\\ 0&0&\cdots&0\\ \vdots&\vdots&\ddots&\vdots\\ 0&0&\cdots&0 \end{array}\right]=0

缩放点积为什么有效？

在论文的注脚中给出了如下假设：

假设向量 Q和K 的各个分量是互相独立的随机变量，均值是0，方差是1，那么点积QK的均值是0，方差是 $d_k$

具体推理过程可参考我的另一篇博客概率论2.3.5和2.3.6节

我们在高二就学过方差的一个基本性质，对于随机变量 $Y=aX+b$

\sigma_Y^2=a^2\sigma_X^2

所以除以 $\sqrt{d_k}$ 可以将方差控制为1，从而有效地解决梯度消失的情况

Multi-Head Attention

多头注意力，图式如下

相比于使用 $d_{model}$ 维数（此处为512维）的Q、K、V来执行一个Attention，使用不同的线性映射得到多个Q、K、V来并行得执行Attention效果更佳，原因如下：

其增强了模型专注于不同信息的能力
为注意力层提供了多个“表示子空间”

具体操作：

对于每一个头，我们使用一套单独的权重矩阵 $W_Q$ 、 $W_K$ 、 $W_V$ ，并且将其维度降至 $d_{model}/H$

生成H个不同的注意力矩阵，将其拼接在一起

最后使用一个单独的权重矩阵W^O得到最终的注意力权重

MutiHead(Q,K,V)=Concat(head_1,head_2,\cdots,head_h)W^O\\where\quad head_i=Attention(QW^Q_i,KW^K_i,VW^V_i)

由于维度做了缩放，多头注意力的总代价和仅使用一个注意力的代价相近

与卷积的关系：

我们可以发现，多头注意力实际上与卷积有着异曲同工之妙

正如多个头可以注意不同的信息，不同的卷积核可以提取图像中不同的特征

同样，正如特征图多个通道内的信息冗余，多头注意力也存在着信息冗余

位置编码

主要参考

为什么需要位置编码？

上文已经提到，Transformer是一种并行计算，为了让模型能够捕捉到序列的顺序关系，引入了位置编码，来获得单词之间的相对距离。

正余弦位置编码

PE(pos,2i) = \sin(\frac{pos}{10000^{\frac{2i}{d_{model}}}})\\ PE(pos,2i+1) = \cos(\frac{pos}{10000^{\frac{2i}{d_{model}}}})\\

对于奇数位置使用余弦函数进行编码

对于偶数位置使用正弦函数进行编码

注意：这里的位置指的是一个词向量里数据的位置，pos指的才是单词在语句中的位置

例如某个单词在语句中的位置为Pos=5， $d_{model}$ =512，则其位置编码向量为

\left[\begin{array}{c}sin(\frac{5}{10000^{\frac{0}{512}}})\\cos(\frac{5}{10000^{\frac{0}{512}}})\\sin(\frac{5}{10000^{\frac{2}{512}}})\\cos(\frac{5}{10000^{\frac{2}{512}}})\\\vdots\\sin(\frac{5}{10000^{\frac{512}{512}}})\end{array}\right]

可以看到，2i、2i+1仅仅决定使用的是sin还是cos，对于同一个i，内部是相同的

得到位置编码之后，将其与词向量相加，作为最终的输入

这里的直觉是，将位置编码添加到词向量，它们投影到Q/K/V并且进行点积时，会提供有意义的距离信息

为什么位置编码是有效的？

我们在小学二年级就学过三角函数的诱导公式：

\sin(\alpha+\beta)=sin(\alpha)cos(\beta)+cos(\alpha)sin(\beta)\\ cos(\alpha+\beta)=cos(\alpha)cos(\beta)-sin(\alpha)sin(\beta)

可以得到：

PE(pos+k,2i)=PE(pos,2i)PE(k,2i+1)+PE(pos,2i+1)PE(k,2i)\\ PE(pos+k,2i+1)=PE(pos,2i+1)PE(k,2i+1)-PE(pos,2i)PE(k,2i)

我们令 $u(k)=PE(k,2i)$ 、 $v(k)=PE(k,2i+1)$ ，得：

\left[\begin{array} {c}PE(pos+k,2i)\\ PE(pos+k,2i+1) \end{array} \right]= \left[\begin{array} {c}v(k)&u(k)\\-u(k)&v(k) \end{array} \right] \left[\begin{array} {c}PE(pos,2i)\\PE(pos,2i+1) \end{array}\right]

给定相对距离k， $PE(pos+k)$ 与 $PE(pos$ )之间具有线性关系

因此模型可以通过绝对位置的编码来更好地捕捉单词的相对位置关系

毫无疑问，位置编码在整个Transformer中的作用是巨大的

没有位置编码的Tranformer就是一个巨型词袋

接下来让我们看看正余弦位置编码的局限

相对距离的方向性

我们知道，点积可以表示相对距离，注意力机制中就使用点积作为打分函数来获取Q、K的相似度，让我们看看两个相对距离为k的位置编码的距离

对于 $PE_{pos}$ ，令 $c_i=\frac{1}{10000^{\frac{2i}{d}}}$ ：

\begin{aligned} PE_{pos}&= \left[\begin{array} {c}PE(pos,0)\\PE(pos,1)\\PE(pos,2)\\ \vdots\\PE(pos,d) \end{array}\right]\\ &= \left[\begin{array} {c}sin(c_0pos)\\cos(c_0pos)\\sin(c_1pos)\\\vdots\\cos(c_{\frac{d}{2}-1}pos) \end{array}\right] \end{aligned}

内积可得：

\begin{aligned}PE_{pos}^TPE_{pos+k}&= \sum_{i=0}^{\frac{d}{2}-1}{sin(c_ipos)sin(c_i(pos+k))+cos(c_ipos)cos(c_i(pos+k))}\\ &=\sum_{i=0}^{\frac{d}{2}-1} {cos(c_i(pos+k-pos))}\\ &=\sum_{i=0}^{\frac{d}{2}-1}cos(c_ik) \end{aligned}

而余弦函数是一个偶函数，因此正余弦位置编码仅能捕捉到两单词之间的距离关系，而无法判断其距离关系

自注意力对位置编码的影响

在Transfromer中，位置编码之后会进行自注意力的计算，公式如下：

score(x_i)=\frac{(x_iW_Q)(x_iW_K)^T}{\sqrt{d}}=\frac{((x_i^{position}+x_i^{word})W_Q)((x_i^{position}+x_i^{word})W_K)^T}{\sqrt{d}}

可以看到，经过自注意力的计算，模型实际上是无法保留单词之间的位置信息

那么Transformer是如何work的呢？

题外话：在bert中直接使用了Learned Position Embedding而非Sinusoidal position encoding

代码讲解

位置编码

 class PositionalEncoding(nn.Module):

     def __init__(self, d_hid, n_position=200):
         super(PositionalEncoding, self).__init__()

         # Not a parameter
         # 在内存中定义一个名为pos_table的常量，可以通过self.pos_table使用，模型保存和加载的时候可以写入和读出。
         self.register_buffer(
             'pos_table', self._get_sinusoid_encoding_table(n_position, d_hid))

     def _get_sinusoid_encoding_table(self, n_position, d_hid):
         ''' Sinusoid position encoding table '''
         # TODO: make it with torch instead of numpy
         # 位置编码计算函数
         def get_position_angle_vec(position):
             return [position / np.power(10000, 2 * (hid_j // 2) / d_hid) for hid_j in range(d_hid)]
         # 为每个位置计算位置编码的值
         sinusoid_table = np.array([get_position_angle_vec(pos_i) for pos_i in range(n_position)])
         # 获得位置编码
         sinusoid_table[:, 0::2] = np.sin(sinusoid_table[:, 0::2])  # dim 2i
         sinusoid_table[:, 1::2] = np.cos(sinusoid_table[:, 1::2])  # dim 2i+1

         return torch.FloatTensor(sinusoid_table).unsqueeze(0) # 去除第一个维度

     def forward(self, x):
         return x + self.pos_table[:, :x.size(1)].clone().detach() # 与词向量相加

缩放点积和多头自注意力

 class ScaledDotProductAttention(nn.Module):
     ''' Scaled Dot-Product Attention '''

     def __init__(self, temperature, attn_dropout=0.1):
         super().__init__()
         self.temperature = temperature # 根号d_k,用来放缩
         self.dropout = nn.Dropout(attn_dropout)

     def forward(self, q, k, v, mask=None):

         attn = torch.matmul(q / self.temperature, k.transpose(2, 3))

         if mask is not None:
             attn = attn.masked_fill(mask == 0, -1e9) #让mask中是0的部分变为-1e9

         attn = self.dropout(F.softmax(attn, dim=-1))
         output = torch.matmul(attn, v)

         return output, attn


 class MultiHeadAttention(nn.Module):
     ''' Multi-Head Attention module '''

     def __init__(self, n_head, d_model, d_k, d_v, dropout=0.1): # d_model=512
         super().__init__()

         self.n_head = n_head #头数
         self.d_k = d_k # 维度
         self.d_v = d_v

         # 直接获得所有头的权重矩阵，d_q=d_k
         # 使用全连接层初始化和训练权重矩阵，实际上后续的工作都用一个全连接层生成，然后split
         self.w_qs = nn.Linear(d_model, n_head * d_k, bias=False)
         self.w_ks = nn.Linear(d_model, n_head * d_k, bias=False)
         self.w_vs = nn.Linear(d_model, n_head * d_v, bias=False)
         self.fc = nn.Linear(n_head * d_v, d_model, bias=False)

         self.attention = ScaledDotProductAttention(temperature=d_k ** 0.5)

         self.dropout = nn.Dropout(dropout)
         self.layer_norm = nn.LayerNorm(d_model, eps=1e-6)

     def forward(self, q, k, v, mask=None):

         d_k, d_v, n_head = self.d_k, self.d_v, self.n_head
         sz_b, len_q, len_k, len_v = q.size(0), q.size(1), k.size(1), v.size(1)

         residual = q # 使用残差连接

         # Pass through the pre-attention projection: b x lq x (n*dv)
         # Separate different heads: b x lq x n x dv
         q = self.w_qs(q).view(sz_b, len_q, n_head, d_k)
         k = self.w_ks(k).view(sz_b, len_k, n_head, d_k)
         v = self.w_vs(v).view(sz_b, len_v, n_head, d_v)

         # Transpose for attention dot product: b x n x lq x dv
         # 将n换到第二个维度，类似于特征图当中的通道
         q, k, v = q.transpose(1, 2), k.transpose(1, 2), v.transpose(1, 2)

         if mask is not None:
             mask = mask.unsqueeze(1)   # For head axis broadcasting.

         q, attn = self.attention(q, k, v, mask=mask)

         # Transpose to move the head dimension back: b x lq x n x dv
         # Combine the last two dimensions to concatenate all the heads together: b x lq x (n*dv)
         q = q.transpose(1, 2).contiguous().view(sz_b, len_q, -1) # 自行百度contiguous()
         q = self.dropout(self.fc(q)) # 相当于上面说的WO
         q += residual

         q = self.layer_norm(q)

         return q, attn

掘金的代码块看起来太费力了，就不讲了hh

附录

[1] Oleksii Kuchaiev and Boris Ginsburg. Factorization tricks for LSTM networks.

[2] Noam Shazeer, Azalia Mirhoseini, Krzysztof Maziarz, Andy Davis, Quoc Le, Geoffrey Hinton,and Jeff Dean. Outrageously large neural networks: The sparsely-gated mixture-of-experts layer.

[3] Łukasz Kaiser and Samy Bengio. Can active memory replace attention? In Advances in Neural Information Processing Systems

[4] Nal Kalchbrenner, Lasse Espeholt, Karen Simonyan, Aaron van den Oord, Alex Graves, and Koray Kavukcuoglu. Neuralmachine translation in linear time

[5] Jonas Gehring, Michael Auli, David Grangier, Denis Yarats, and Yann N. Dauphin. Convolutional sequence to sequence learning
