前言

接上文Hello WebGPU —— 旋转立方体 - 掘金 (juejin.cn)，我们介绍了在WebGPU中操作三维物体的方法，学习到了除了在创建Buffer时可以填充数据以外，还可以利用device.queue.writeBuffer 这个API进行数据的写入。今天，让我们继续来操作这个立方体，今天要学习的内容是给立方体贴图~

给立方体贴图

给立方体贴图我们分为以下几个步骤：

“衣裳打样” —— 创建纹理
”衣裳印花“ —— 将原图像的纹理复制到纹理对象中
”制造说明书“ —— 创建sampler
”发送快递“ —— 将纹理、sampler传入GPU
"根据说明书穿衣" —— shader渲染

衣裳打样

现在让我们来给光秃秃的立方体穿上好看的衣裳。首先我们需要“制造”这件衣裳：

cubeTexture = device.createTexture({
  dimension: '2d',
  size: [imageBitmap.width, imageBitmap.height],
  format: 'rgba8unorm',
  usage:
    GPUTextureUsage.TEXTURE_BINDING |
    GPUTextureUsage.COPY_DST |
    GPUTextureUsage.RENDER_ATTACHMENT,
});

其中参数的意义如下：

dimension: 纹理可以是1d、2d、3d的，这里我们使用2d纹理就好。
size: 与dimension所对应，表示纹理的大小
format: 'rgba8unorm'，这里对format的格式说明一下:
- r, g, b, a: 表示red, green, blue, alpha
- unorm: 表示unsigned normalized，即表示是无符号的，归一化为 0~1范围的值。除此之外，还有以下的格式：
  - snorm: signed normalized
  - uint: unsigned int
  - sint: signed int
  - float: floating point
usage: 这里可以认为是固定搭配，至少需要这三种usage。

衣裳印花

现在衣服“打样”完毕，但是现在的衣裳上面什么花纹也没有，我们需要一张图像，并且将上面的图案COPY过来

    device.queue.copyExternalImageToTexture(
      { source: imageBitmap },
      { texture: cubeTexture },
      [imageBitmap.width, imageBitmap.height]
    );

copyExternalImageToTexture 该函数接受3个参数：

source: GPUImageCopyExternalImage，其是一个对象，需要具有以下属性：
- 必须具有source 属性：只能是 ImageBitmap | HTMLCanvasElement | OffscreenCanvas 对象。注意这里不能接受 HTMLImageElement了，但是在WebGL中这是可以的，在WebGPU中，往其中传入的纹理必须是经过解码的纹理，而WebGL是可以帮我进行解码的。这里也是一个提高WebGL中传入纹理性能的优化点。
- origin (可选)：纹理数据是通过拷贝的方式传入GPU中，那么我们需要提供从哪里开始进行拷贝的点。
destination: GPUImageCopyTextureTagged，其中需要具有以下属性：
- 必须具有texture属性，为 GPUTexture
- origin(可选)：表示拿到拷贝的数据后，应该粘贴到纹理的哪个位置。
copySize: 表示复制的纹理区域大小。

制造说明书

现在衣服制造完毕，并且也把快递发送给了GPU，但是这件衣服稍微有一点点的花里胡哨，可能GPU拿到这件新衣不知道应该怎样去穿，所以现在我们需要给GPU送去一封说明书。

  const sampler = device.createSampler({
    magFilter: 'linear',
    minFilter: 'linear',
  });

说明书就制造好了，这是干嘛的呢，我们对比WebGL中又是怎样做的呢？

this.texture = gl.createTexture();
gl.bindTexture(gl.TEXTURE_2D, this.texture);
gl.texImage2D(gl.TEXTURE_2D, level, internalFormat, srcFormat, srcType, img);
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_S, gl.CLAMP_TO_EDGE);
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_T, gl.CLAMP_TO_EDGE);
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.NEAREST);
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MAG_FILTER, gl.LINEAR);

在WebGL中，在制造完衣服时，就应该将说明书随产品一并发送给GPU了。而在WebGPU中，说明书却是单独发送的，这有一个好处，这提高了说明书的复用性，如果另一件相似的衣服我们传给GPU，那么它可以继续复用之前的说明书。

发送快递

现在，来到了我们熟悉的环节，发送快递，与Hello WebGPU —— 旋转立方体 - 掘金 (juejin.cn)这篇文章中类似，我们需要创建 BindGroup 来往GPU中发送数据。

  const uniformBindGroup = device.createBindGroup({
    layout: pipeline.getBindGroupLayout(0),
    entries: [
      {
        binding: 0,
        resource: {
          buffer: uniformBuffer,
        },
      },
      {
        binding: 1,
        resource: sampler,
      },
      {
        binding: 2,
        resource: cubeTexture.createView(),
      },
    ],
  });

先将这些数据一并打包，等待最后的发货流程~！（提交drawCall请求）

根据说明书穿衣

好了，在我们发货完成后，现在来到GPU这边，GPU收到货之后，Shader开始运作了。我们看看它是如何阅读说明书并穿衣的。

[[group(0), binding(1)]] var mySampler: sampler;
[[group(0), binding(2)]] var myTexture: texture_2d<f32>;

[[stage(fragment)]]
fn main([[location(0)]] fragUV: vec2<f32>,
        [[location(1)]] fragPosition: vec4<f32>) -> [[location(0)]] vec4<f32> {
  return textureSample(myTexture, mySampler, fragUV) * fragPosition;
}

可以看到，我们声明了一个 sampler 类型的变量 mySampler，WGSL的标准中这样解释到：

Sampler. Mediates access to a sampled texture.

简单的来说，就是sampler是用于读取纹理的信息的，根据sampler的配置不同，读取纹理的方式也不同。

textureSample 是WGSL语言中内置的一个函数，用于根据提供的纹理、sampler、纹理坐标对图像进行采样。类似于WebGL中 texture2D 函数，这里只是多了一个sampler对象。

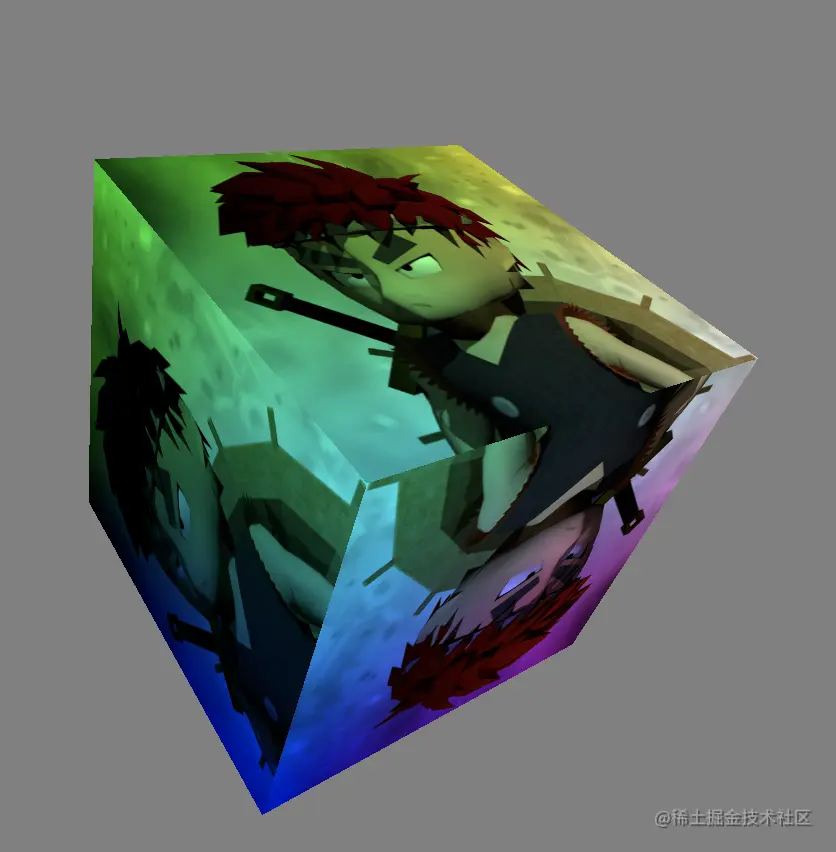

最后，我们看看我们的立方体穿上衣裳后美美的样子吧！

总结

今天我们学习了如何给立方体贴图的操作，简单的来说分为以下几步：

“衣裳打样” —— 创建纹理
”衣裳印花“ —— 将原图像的纹理复制到纹理对象中
”制造说明书“ —— 创建sampler
”发送快递“ —— 将纹理、sampler传入GPU
"根据说明书穿衣" —— shader渲染

其余的操作步骤与我们之前学习的内容类似，今天的内容不算太复杂。各位有兴趣可以下来自行实现一番。好了，如果你觉得本文对你有用，别忘了点个赞，你的鼓励就是作者更新的动力~！
