d3.js学习之（二）比例尺

书接上回，我们上次用d3实现了画出柱形，这次我们实现完整的柱形图。

基础概念

比例尺

比例尺，简而言之，就是将一组数据映射到另一组数据上，用法理解就是，把我们要展示的数据，映射成相应的像素，比如我们的x轴，位置从0到100即输出域，要展示的数据即输入域，最小值是20，最大值是80，那比例尺的作用就是将20按比例转成0，80按比例转成100。

这里主要用到两个函数

• domain 设置输入域的指定数组
• range 设置刻度的输出范围值的指定数组

这一次我们主要用到两种比例尺

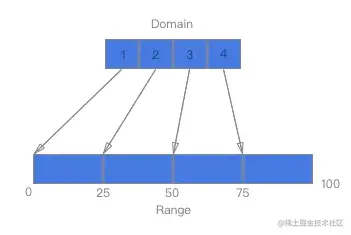

scaleBand 序数比例尺

把离散的定义域映射到线性的定义域上，比如把[a,b,c],映射到[0,90]上，那a会被映射在0，b在45，c在90

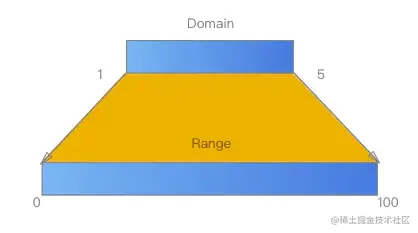

scaleLinear 线性比例尺

把连续的定义域映射到线性的定义域上

开始制作

1. 先定义好我们柱形图的数据，还有svg的宽高，边距

const dataset = [11, 31,14, 49, 24, 17, 88, 18, 65 ];

const w = 500;
const h = 300;

const margin = {
  padding: 20,
  bottom: 20,
  left: 30
}

2. 创建一个svg

const svg = d3.select("body")
                  .append("svg")
                  .attr("width", w)
                  .attr("height", h);

3. 建立两个比例尺，因为我要用数据的序号做x轴，所以一个用序数比例尺，一个用线性比例尺

let x = d3.scaleBand()
    .domain(dataset.map((item,index) => index))
    .range([margin.left,w - margin.left])
    .padding(0.1)

let y = d3.scaleLinear()
    .domain([0, d3.max(dataset)]).nice()
    .range([h-margin.bottom, margin.bottom])

4. 创建x轴和y轴

xAxis = g => g.attr("transform", `translate(0,${h - margin.bottom})`)
    .call(d3.axisBottom(x).tickSizeOuter(0))

yAxis = g => g.attr("transform", `translate(${margin.left},0)`).call(d3.axisLeft(y))

svg.append("g")
      .call(xAxis);

svg.append("g")
      .call(yAxis);

• axisBottom 构建一个刻度在下的坐标轴生成器，方向水平

• axisLeft 构建一个刻度在左的坐标轴生成器，方向垂直

• 同时用transform移动他们到合适的位置

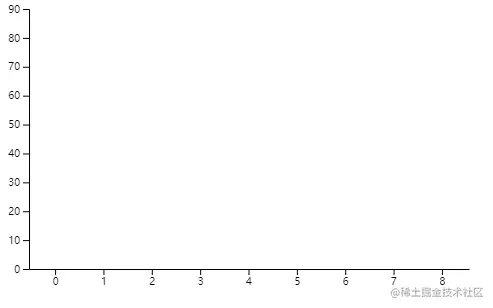

现在可以看到效果

5. 接下来就是画上矩形

svg.append('g')
  .selectAll('rect')
  .data(dataset)
  .join('rect')
  .attr('height', d => y(0) - y(d))
  .attr('width', d => x.bandwidth())
  .attr('x', (d,index) => x(index))
  .attr('y', d => y(d))
  .attr("fill", "pink");

6. 效果完成
