Vue3.0源码学习——更新流程分析

「这是我参与2022首次更文挑战的第5天，活动详情查看：2022首次更文挑战」。

前言

前文 Vue3.0源码学习——初始化流程分析（3.patch过程） 学习了首次挂载的过程中，在 patch 函数中会一路调用 mountComponent挂载组件 =》 setupRenderEffect 副作用安装函数，这个函数的执行过程中会建立更新机制，当前组件响应式数据发生变化将会重新执行更新函数，内部又会递归调用 patch

调用栈

为了方便查看更新的过程，首先新建一个能触发Vue更新机制的页面

  <div id="app">
    <h1>vue3 更新流程</h1>
    <p>{{ counter }}</p>
  </div>
  <script>
    const app = Vue.createApp({
      data() {
        return {
          counter: 1
        }
      },
      mounted() {
        setInterval(() => {
          this.counter++
        }, 1000)
      }
    })

    app.mount('#app')
  </script>

• 这个页面中有一个响应式的数据 counter，在页面加载完成后，每隔1秒会将 counter +1

• 在浏览期中打开页面，然后找到 patch 函数定义的位置 /packages/runtime-core/src/renderer.ts，在 switch 处打上断点，这里是判断当前要比较新的 vonde 的类型，立马就进入了断点，证明 counter 的值已经改变了并触发了 patch（此时还未渲染到页面上）

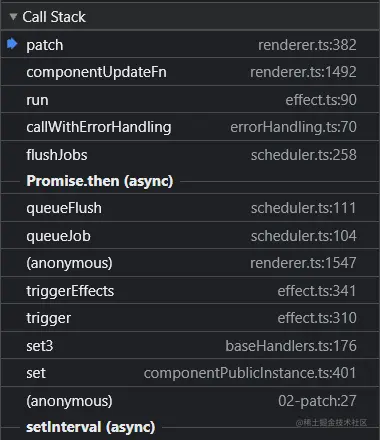

• 此时查看调用栈就是在更新流程中调用的函数

从下往上看

• anonymous 自定义的 setInterval 方法
• set 响应式拦截
• set3 调用拦截函数
• trigger 触发组件更新函数
• triggerEffects 调用触发函数 => queueJob => queueFlush => 这里其实是一个异步更新机制，将需要更新的地方放入队列然后在异步队列中一次性更新 => flushJobs

• run => componentUpdateFn 这里就是调用了 setupRenderEffect 副作用安装函数中的组件更新函数
• ptach

单步调试

• 在测试页面中打断点，然后根据调用栈找到对应调用函数的地方

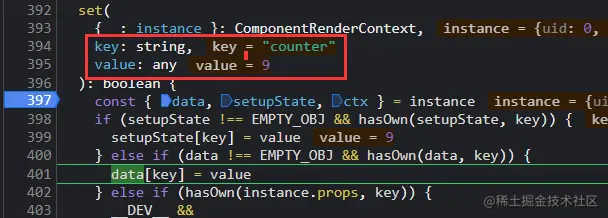

• 单步进入响应式拦截操作 PublicInstanceProxyHandlers 函数，位置 /packages/runtime-core/src/componentPublicInstance.ts，触发了第一次 set 拦截(proxy对象)，并会重新对 counter 赋值

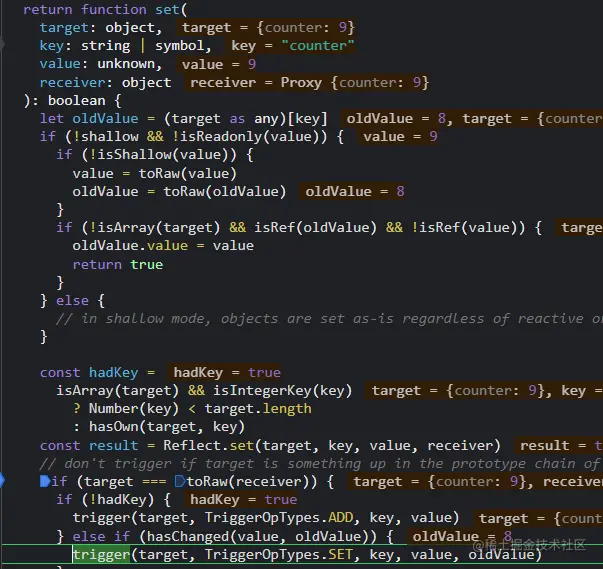

• 进入到 set 拦截函数，位置 /packages/reactivity/src/baseHandlers.ts 触发 trigger 组件更新函数，由于是更新 counter 因此走else if分支

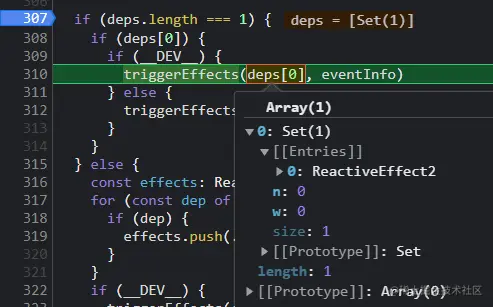

• 进入 trigger，位置/packages/reactivity/src/effect.ts，触发 triggerEffects

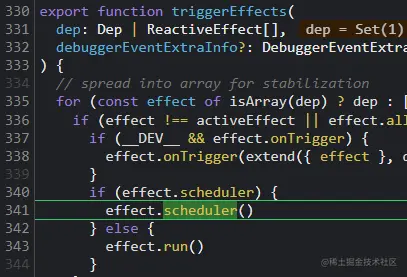

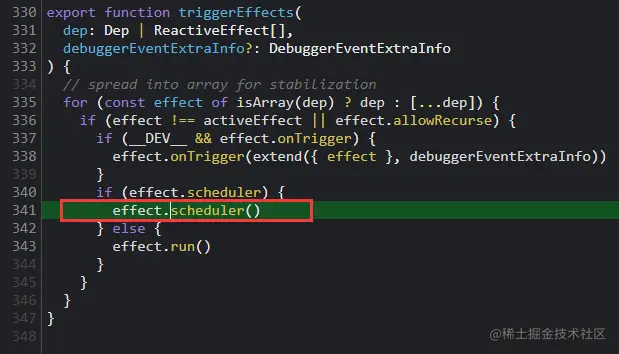

• 进入 triggerEffects，遍历依赖收集，依次触发依赖的 scheduler

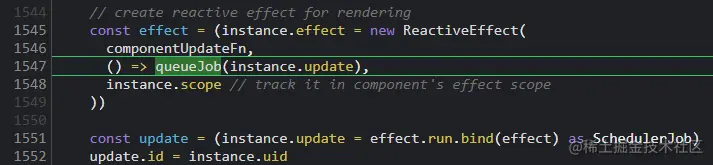

• 进入 scheduler ，就到了 setupRenderEffect 中 ，这个 scheduler 就是将当前组件的更新函数放入队列中，这里是一个异步队列 queueJob，将在将来某个时候执行，异步函数最终要执行 componentUpdateFn 组件更新函数，这里的 effect 是异步的方式调用 componentUpdateFn 函数产生的副作用

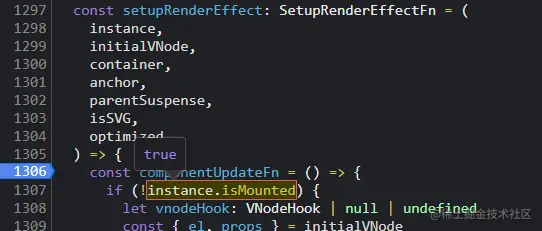

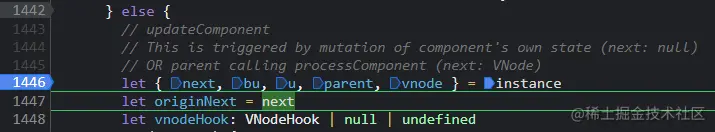

• componentUpdateFn 一开始已经挂载过，isMounted === true，因此走else 分支，也就是更新流程

• 更新流程中拿到新旧vnode，nextTree 和 prevTree然后放入 patch 进行比较更新并更新视图

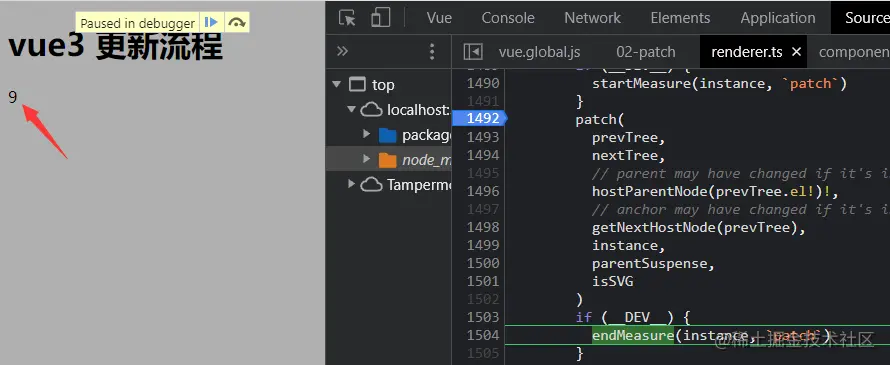

• 再单步执行完成 patch ，这时候就可以看到视图发生了变化

• 到这里就跑完了更新流程

源码赏析

• 副作用安装函数 packages\runtime-core\src\renderer.ts

const setupRenderEffect: SetupRenderEffectFn = (
    instance,
    ...
  ) => {
    // 组件更新函数
    // 对patch产生了调用，在调用之前会会获取渲染函数的结果，也就是当前组件的vnode
    // 在首次执行渲染函数时，其实已经建立了依赖关系
    const componentUpdateFn = () => {
      if (!instance.isMounted) { // 首次挂载
        ...
      } else {
        // 更新组件
        ...
        // 获取最新的vnode
        const nextTree = renderComponentRoot(instance)
        ...
        // 获取缓存的oldVnode
        const prevTree = instance.subTree
        instance.subTree = nextTree

        ...
        // 执行diff patch
        patch(
          prevTree,
          nextTree,
          ...
        )
        ...
      }
    }

    // create reactive effect for rendering
    // 为组件的渲染创建一个响应式的副作用函数
    const effect = (instance.effect = new ReactiveEffect(
      componentUpdateFn, // 执行函数
      () => queueJob(instance.update), // scheduler定时器任务
      instance.scope // track it in component's effect scope
    ))

    // 前面被queueJob的是effect.run
    const update = (instance.update = effect.run.bind(effect) as SchedulerJob)
    update.id = instance.uid

    ...

    update()
  }

• 异步更新队列 packages\runtime-core\src\scheduler.ts

export function queueJob(job: SchedulerJob) {
  ...
  if (
    (!queue.length ||
      !queue.includes(
        job,
        isFlushing && job.allowRecurse ? flushIndex + 1 : flushIndex
      )) &&
    job !== currentPreFlushParentJob
  ) {
    if (job.id == null) {
      queue.push(job) // 将更新函数直接放入队列
    } else {
      queue.splice(findInsertionIndex(job.id), 0, job)
    }
    queueFlush() // 启动批量任务执行
  }
}

...

function queueFlush() {
  if (!isFlushing && !isFlushPending) {
    isFlushPending = true
    currentFlushPromise = resolvedPromise.then(flushJobs) // 异步执行队列中的更新函数
  }
}

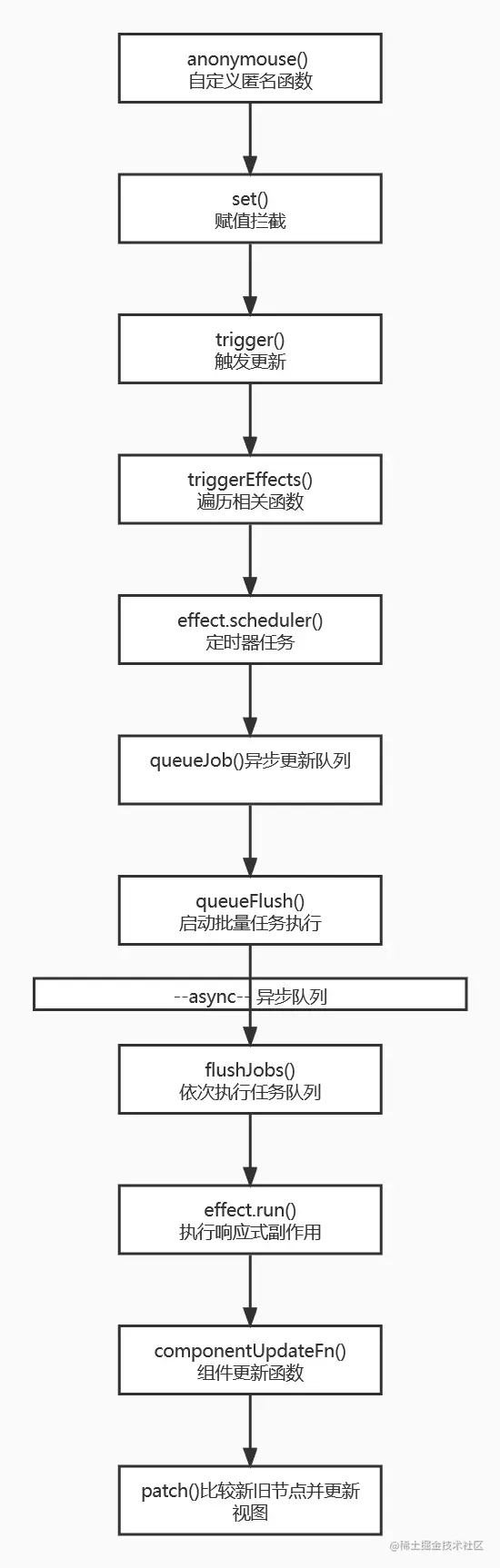

流程图总结

建立更新机制

更新过程
