简介

Charles 是在 Mac 下常用的网络封包截取工具，在做移动开发时，我们为了调试与服务器端的网络通讯协议，常常需要截取网络封包来分析。

Charles 通过将自己设置成系统的网络访问代理服务器，使得所有的网络访问请求都通过它来完成，从而实现了网络封包的截取和分析。

除了在做移动开发中调试端口外，Charles 也可以用于分析第三方应用的通讯协议。配合 Charles 的 SSL 功能，Charles 还可以分析 Https 协议。

Charles 主要的功能包括:

1. 截取 Http 和 Https 网络封包；
2. 支持重发网络请求，方便后端调试；
3. 支持修改网络请求参数；
4. 支持网络请求的截获并动态修改；
5. 支持模拟慢速网络；

Charles 使用学习路线及重点

• 将 Charles 设置成系统代理
• Charles 主界面介绍
• 过滤网络请求
• 截取 iPhone 上的网络封包 (重点)
• 截取 Https 通讯信息 (重点)
• 模拟慢速网络
• 修改网络请求内容
• 给服务器做压力测试
• 修改服务器返回内容
• 总结

将 Charles 设置成系统代理

Charles 是通过将自己设置成代理服务器来完成封包截取的，所以使用 Charles 的第一步是将其设置成系统的代理服务器。

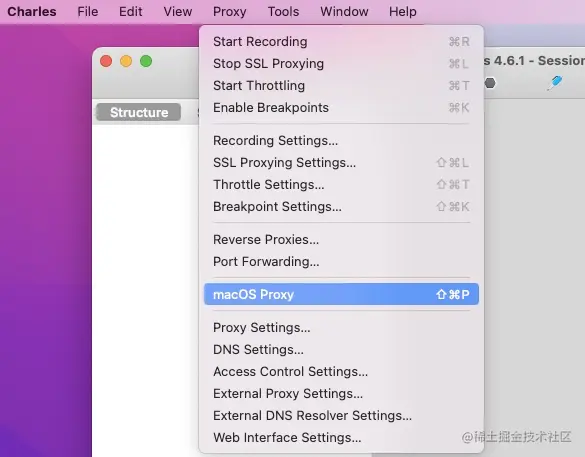

选择菜单中的“Proxy” –> “macOS Proxy”来将 Charles 设置成系统代理。如下所示:

之后，你就可以看到源源不断的网络请求出现在 Charles 的界面中。

注意: Chrome 和 Firefox 浏览器默认并不使用系统的代理服务器设置，而 Charles 是通过将自己设置成代理服务器来完成封包截取的，所以在默认情况下无法截取 Chrome 和 Firefox 浏览器的网络通讯内容。如果你需要截取的话，在 Chrome 中设置成使用系统的代理服务器设置即可，或者直接将代理服务器设置成 127.0.0.1:8888 也可达到相同效果。

Charles 主界面介绍

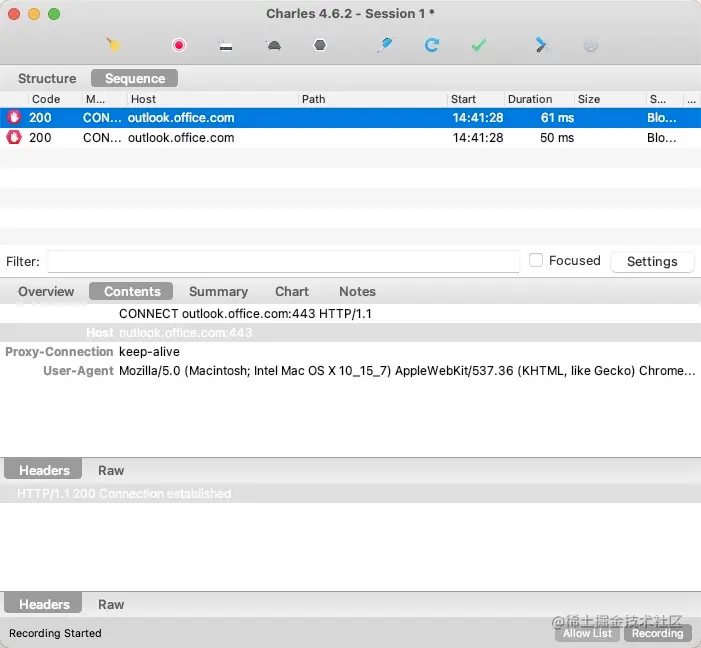

Charles 主要提供两种查看封包的视图，分别名为 Structure 和 Sequence。

• Structure 视图将网络请求 按访问的域名分类；
• Sequence: 视图将网络请求 按访问的时间排序；

Tip: 请求多了有时会看不过来，可使用 Filter 功能，输入关键字来快速筛选出 URL 中带指定关键字的网络请求。

对于某个具体的网络请求，可以查看其详细的请求和响应内容。 如果请求的内容是 POST 的表单，Charles 会自动帮你将表单进行分项显示。如果响应内容是图片，那么 Charles 可以显示出图片的预览。

过滤网络请求

对网络请求进行过滤，只监控指定目录服务器上发送的请求。有以下几种办法：

1. 主页面中 Filter 栏中填入需过滤出来的关键字（临时性）；

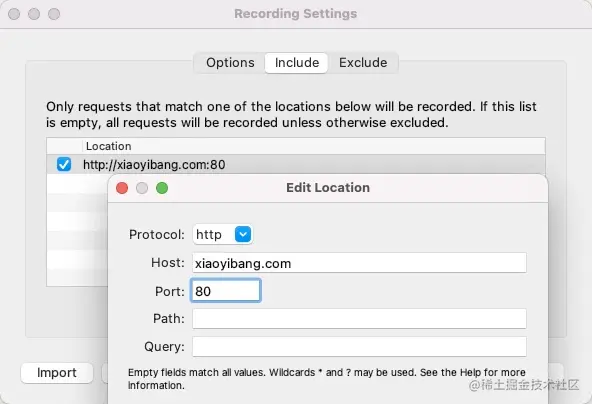

2. 选择菜单中的“Proxy” –> “Recording Settings”选择 Include栏，如下图一（经常性）；

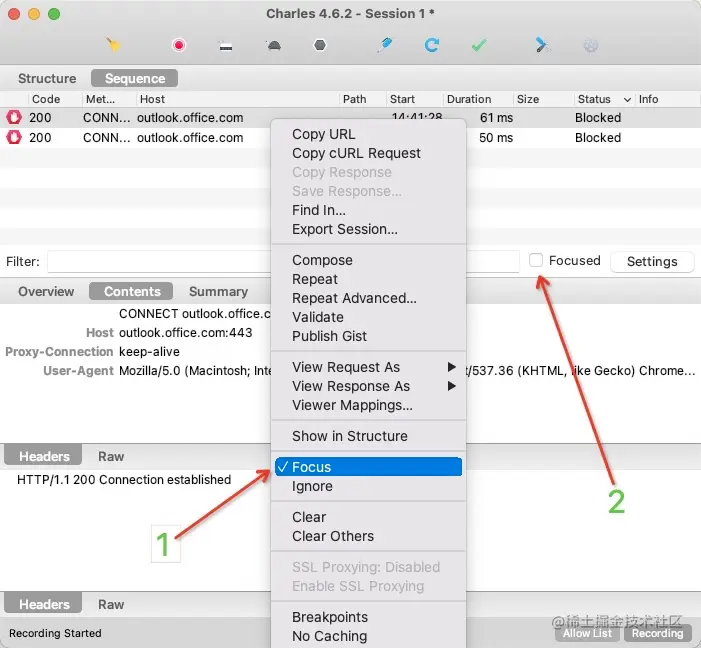

3. 在想过滤的网络请求上右击，选择 Focus，之后勾选上 Focused，如下图二；

截取 iPhone 上的网络封包

Charles 上的设置

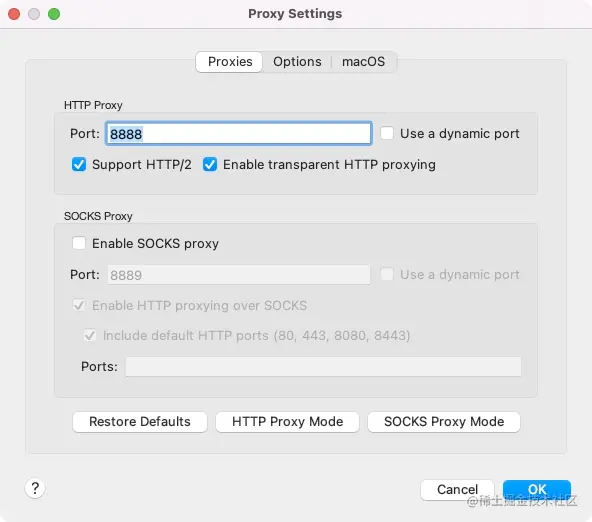

首先需将 Charles 的代理功能打开，选择菜单中的“Proxy” –> “Proxy Settings”填入代理端口8888，并且勾上 Enable transparent HTTP proxying，如下图：

iPhone 上的设置

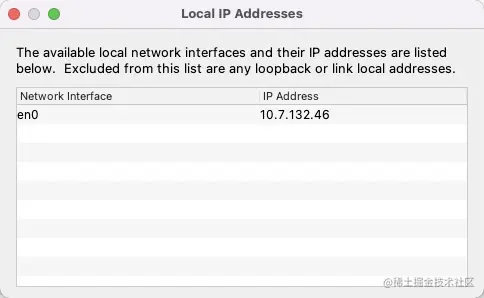

首先需要获取 Charles 运行所在电脑的IP地址，选择菜单中的“Help” –> “Local IP Addresses”，如下图：

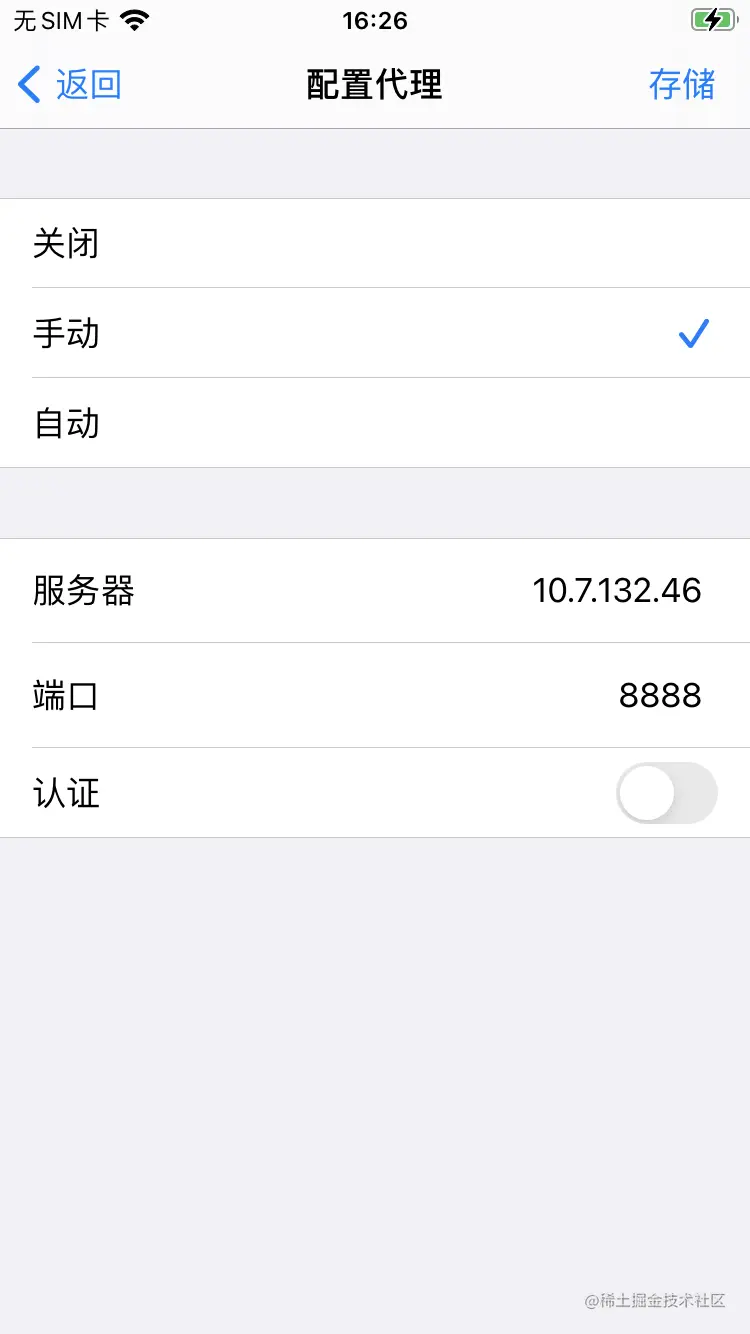

在iPhone的“设置” –> “无线局域网”中，可看到当前连接的 wifi 名，点击右边的详情键，找到最底部「HTTP 代理」一项，我们将其切换成手动，然后填上 Charles 运行所在电脑的 IP，以及端口号 8888，如下图：

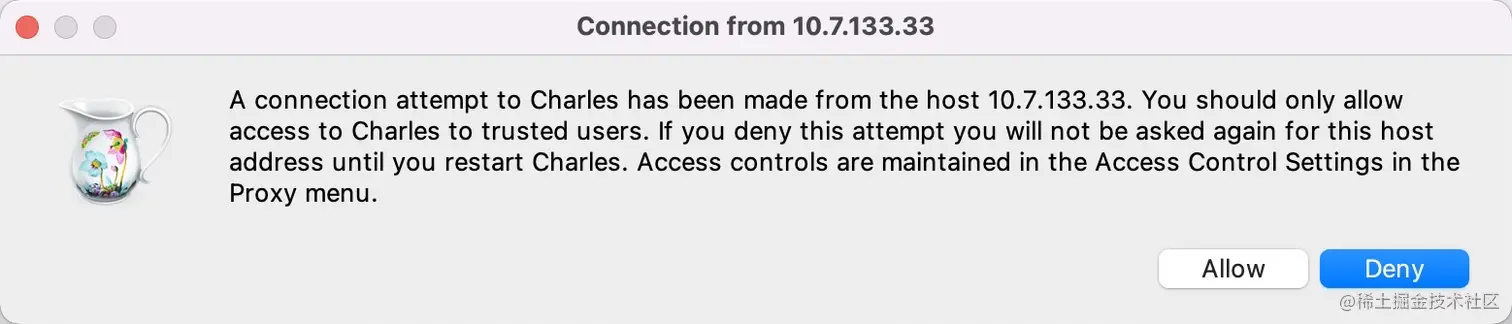

设置好后，我们打开 iPhone 上的任意需要网络通讯的程序，就可以看到 Charles 弹出 iPhone 请求连接的确认菜单（如下图），点击 Allow即可完成设置。

截取 Https 通讯信息

安装证书

如需截取分析Https协议相关的内容。那么需要安装 Charles 的 CA证书。步骤如下:

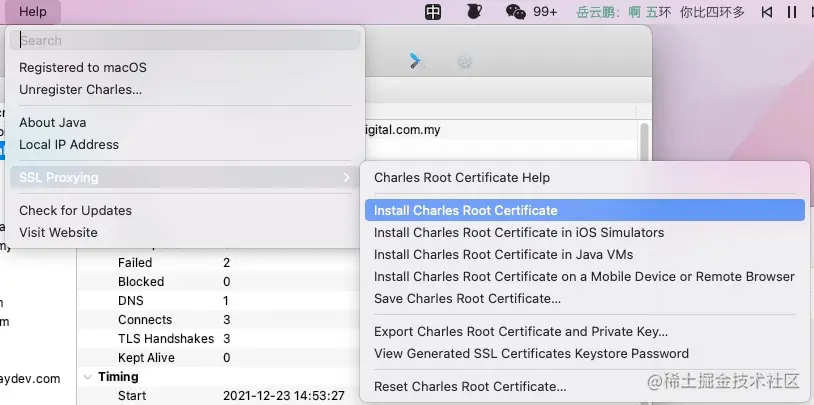

首先需在 Mac 电脑上安装证书，选择菜单中的 “Help” –> “SSL Proxying” –> “Install Charles Root Certificate”，然后输入系统的账号密码，即可在 KeyChain看到添加好的证书。如下图：

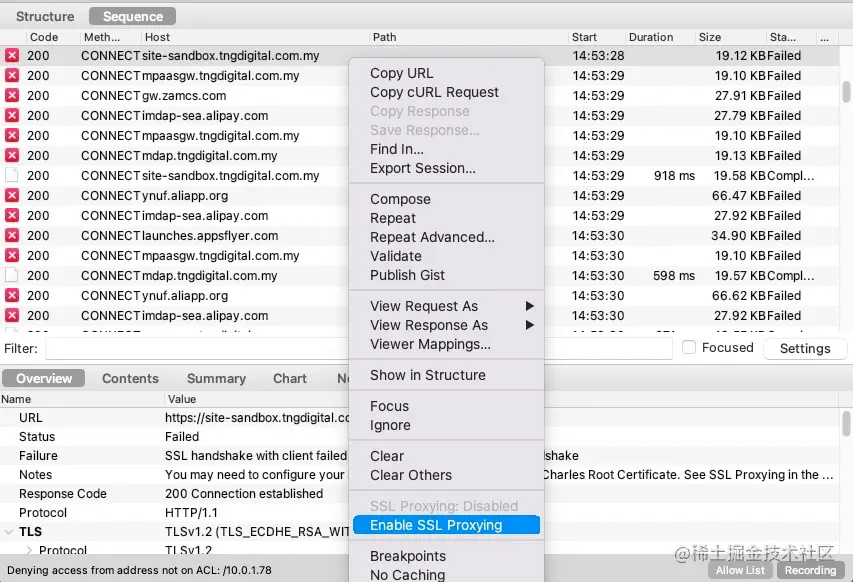

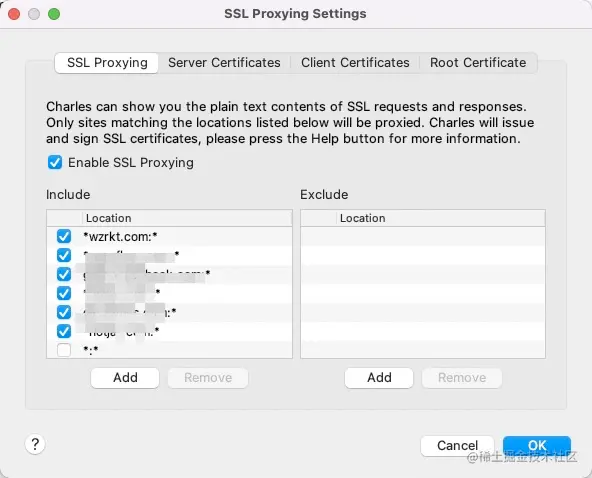

需注意的是，即使安装完证书之后，Charles 默认也并不截取 Https 网络通讯的信息，如果你想截取某个网站上的所有 Https 网络请求，可以在该请求上右击，选择Enable SSL Proxying，这样对于该 Host 的所有 SSL 请求就可以被截取到了。如下图：

截取移动设备中的 Https 通讯信息

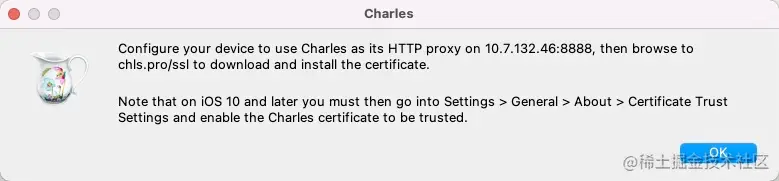

如果我们需要在 iOS 或 Android 设备上截取 Https 协议的通讯内容，还需在手机上安装相应的证书。选择菜单中的 “Help” –> “SSL Proxying” –> “Install Charles Root Certificate on a Mobile Device or Remote Browser”，然后就可以看到 Charles 弹出的简单的安装教程。如下图：

手机浏览器访问 chls.pro/ssl 安装完证书后，就可以截取手机上的 Https 通讯内容了。不过同样默认 Charles 并不做截取，你还需要在要截取的网络请求上右击，选择 Enable SSL Proxying。

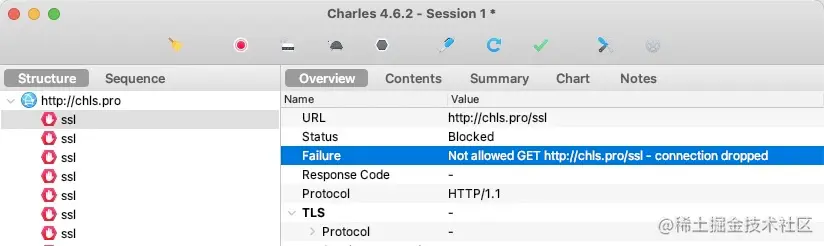

chls.pro/ssl 访问无效的问题

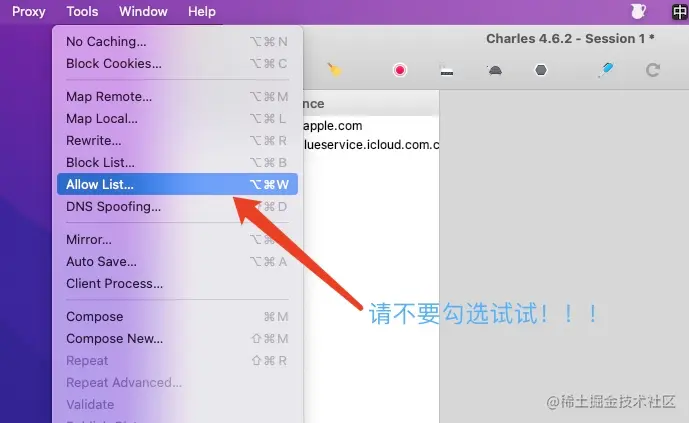

选择菜单中的 “Tools” –> “Allow List” 记得不要勾选，在尝试:

问题: SSL Proxying not enabled for this host: enable in Proxy Settings, SSL locations

Charles解析不出 path，我们就没法建立映射，解决如下图：

问题: Enable SSL Proxying 中对应path无法访问网络

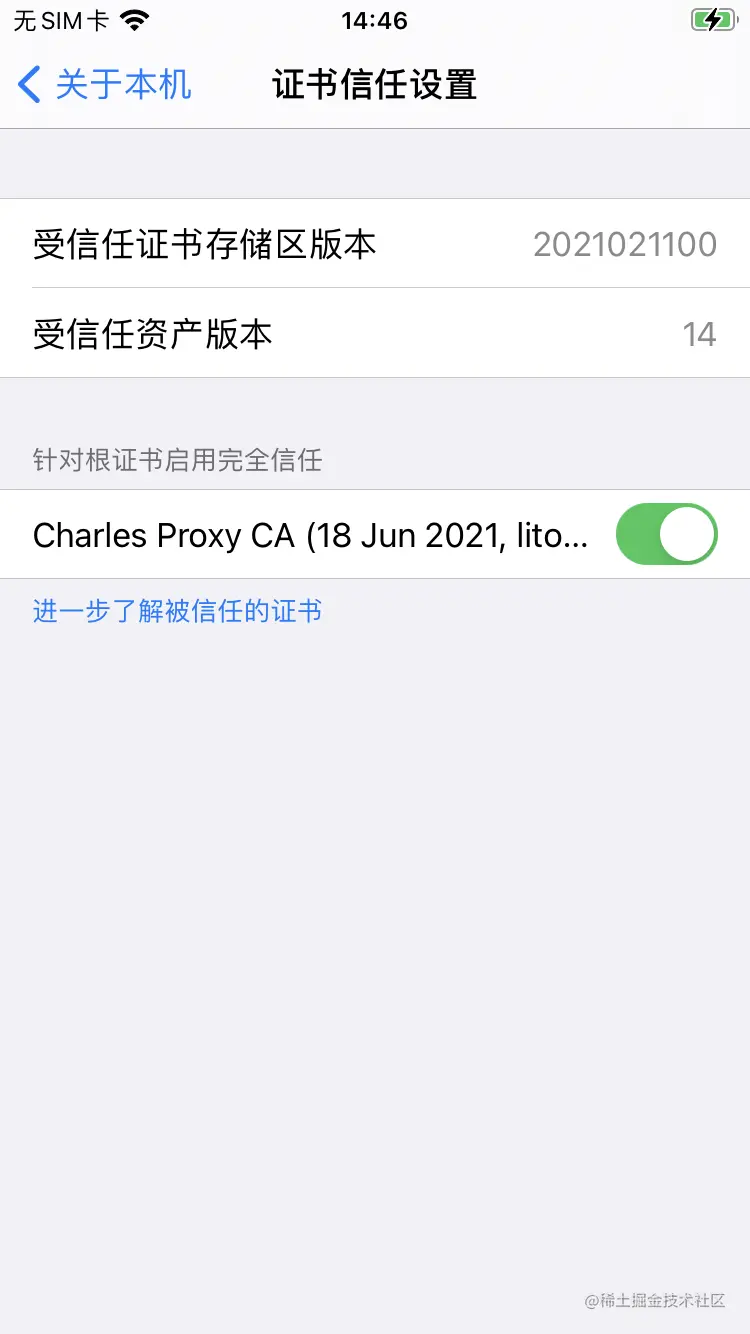

在手机设置中 “通用” –> “关于本机” –> “证书信任设置” 中找到 Charles Proxy CA 然后信任该证书即可：

模拟慢速网络

在做移动开发的时候，常常需要模拟慢速网络或者高延迟的网络，来测试应用的表现是否正常。Charles 对此需求提供了很好的支持。

在 Charles 的菜单上，选择“Proxy”–>“Throttle Settings”项，在弹出的对话框中，勾选上 Enable Throttling，并且可以设置 Throttle Present的类型，如下图：

如果只想模拟指定网站的慢速网络，可以再勾选上图中的 “Only for selected hosts” 项，然后在对话框的下半部分设置中增加指定的 hosts 项即可。

修改网络请求内容

修改数据有很多种方法，先介绍最简单的一种，Breakpoints

使用方法类似 Xcode 调试打的断点，当请求到这个接口的时候就会暂停到这里，我们就可以在断点时修改请求参数，给他继续执行的权限之后就会自动执行，如下：

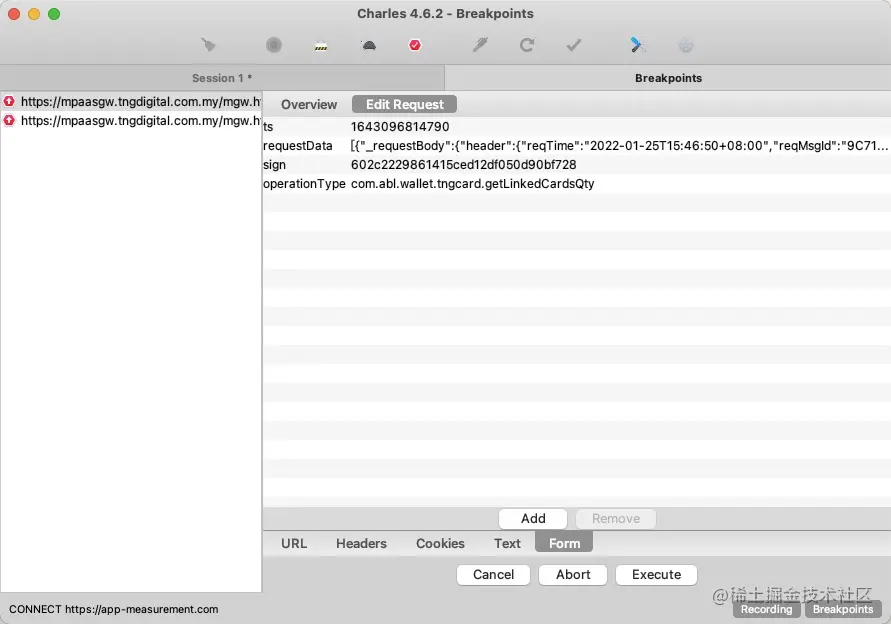

修改请求参数和数据 选择 Edit Request 可以编辑请求参数，请求网络类型可以随意修改，修改好之后点击 Execute 可以继续执行

给服务器做压力测试

我们可以使用 Charles 的 Repeat 功能来简单地测试服务器的并发处理能力，方法如下。

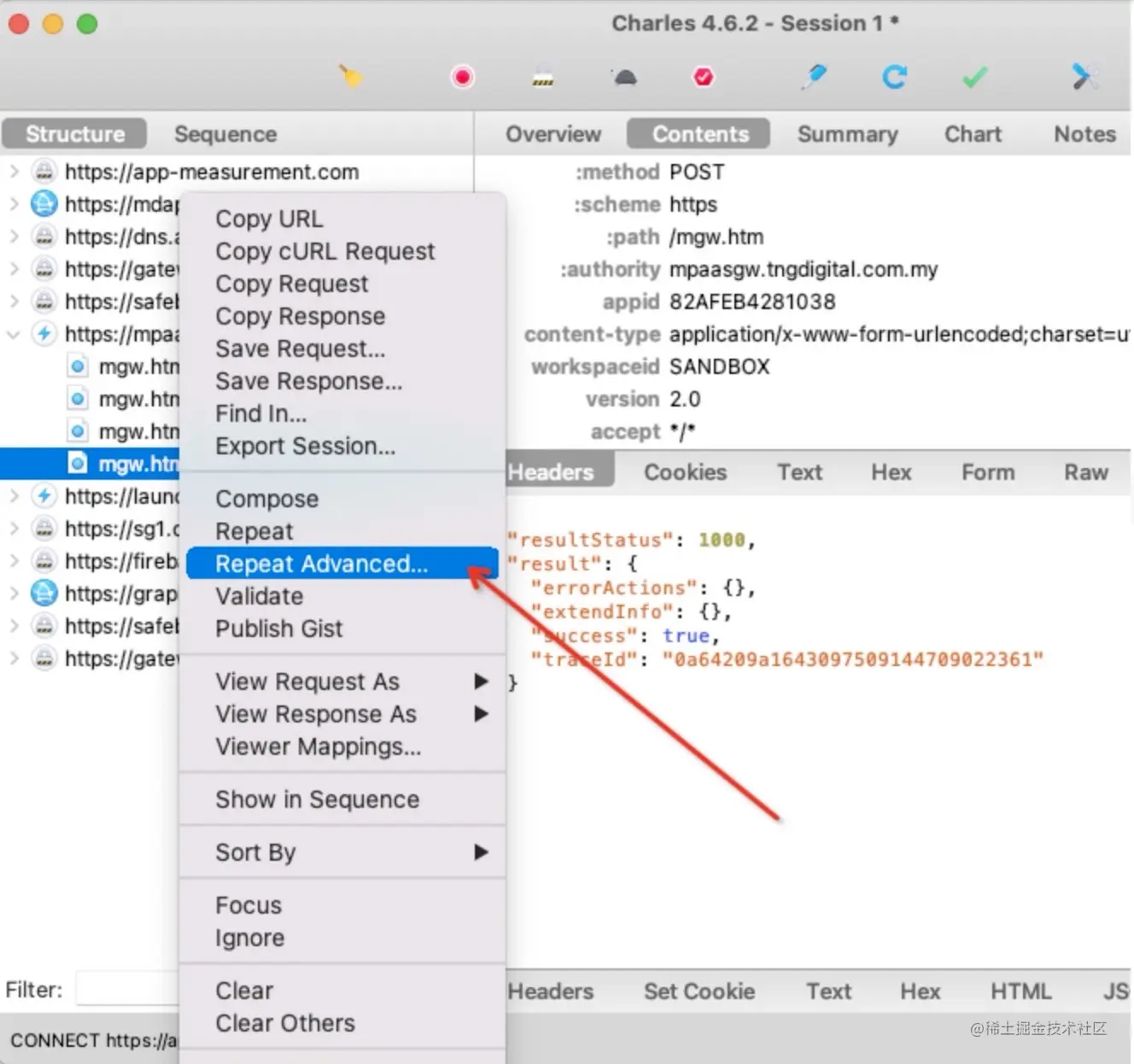

我们在想打压的网络请求上（POST 或 GET 请求均可）右击，然后选择 「Repeat Advanced」菜单项，如下图：

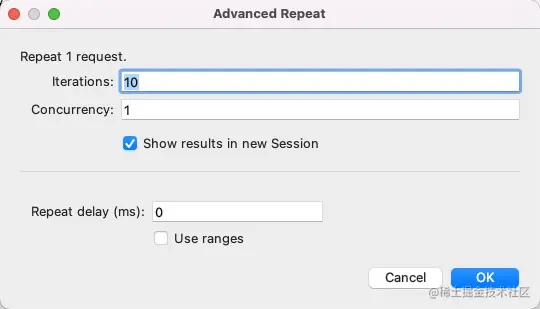

接着我们就可以在弹出的对话框中，选择打压的并发线程数以及打压次数，确定之后，即可开始打压。

一些写得很弱的投票网站，也可以用这个办法来快速投票~ 略过一万字，请合法使用。

修改服务器返回内容

修改返回数据是很好的方法，这样不会被服务器得知，但是客户端 会以为我们修改后的数据就是服务器返回的数据。

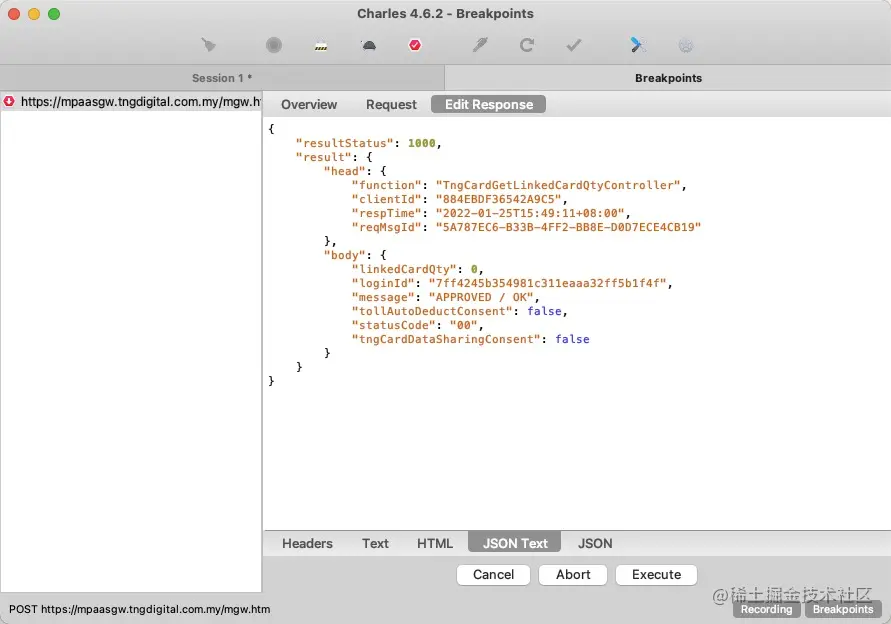

同样也是勾选 Breakpoints，第一次捕获断点时候会让我们编辑请求数据，因为我们此时不需要修改请求数据，直接点 Exccute 继续执行，得到服务端的响应数据之后会再次捕获断点，此时我们就可以找到这个接口点击 Edit Response 编辑响应数据了

有些时候我们想让服务器返回一些指定的内容，方便我们调试一些特殊情况。例如列表页面为空的情况，数据异常的情况，部分耗时的网络请求超时的情况等。如果没有 Charles，要服务器配合构造相应的数据显得会比较麻烦。这个时候，使用 Charles 相关的功能就可以满足我们的需求。

根据具体的需求，Charles 提供了 Map 功能、 Rewrite 功能以及 Breakpoints 功能，都可以达到修改服务器返回内容的目的。这三者在功能上的差异是：

1. Map 功能适合长期地将某一些请求重定向到另一个网络地址或本地文件；
2. Rewrite 功能适合对网络请求进行一些正则替换；
3. Breakpoints 功能适合做一些临时性的修改；

Map 功能

在 Charles 的菜单中，选择 “Tools”–>“Map Remote” 或 “Map Local” 即可进入到相应功能的设置页面。

• Map Remote 是将指定的网络请求重定向到另一个网址请求地址；
• Map Local 是将指定的网络请求重定向到本地文件；

对于 Map Remote 功能，我们需要分别填写网络重定向的源地址和目的地址，对于不需要限制的条件，可以留空。下图是一个示例，我将所有 mpaasgw.tngdigital.com.my（测试服务器）的请求重定向到了 ww.tngdigital.com.my（线上服务器）

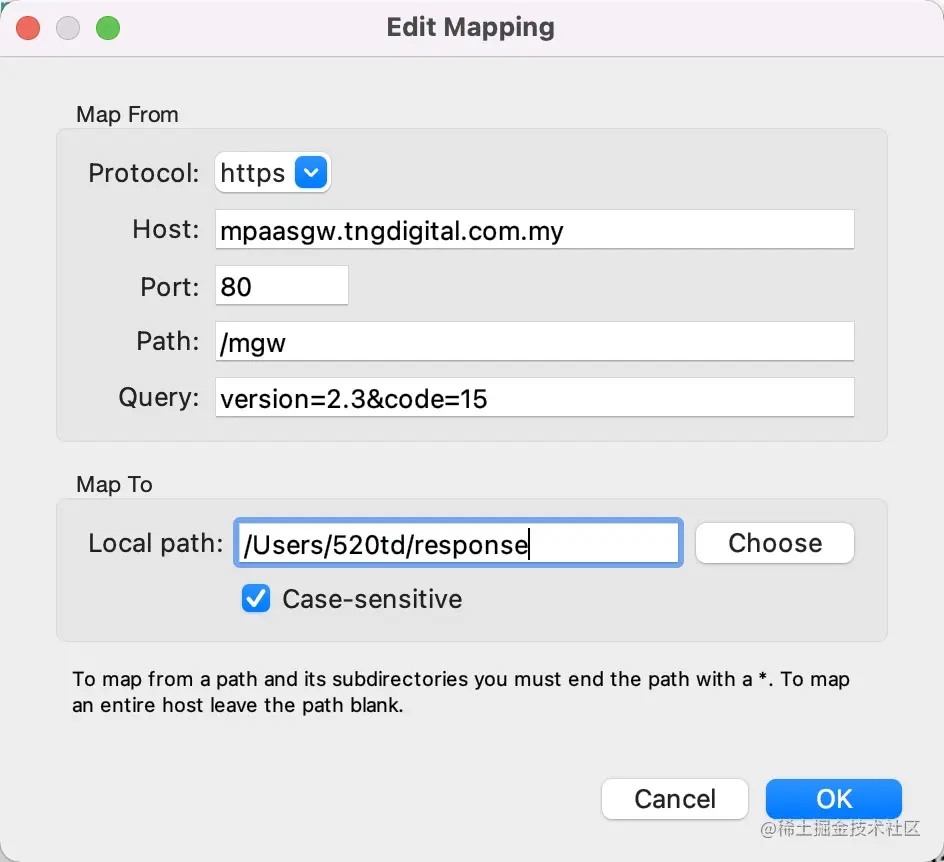

对于 Map Local 功能，我们需要填写的重定向的源地址和本地的目标文件。对于有一些复杂的网络请求结果，我们可以先使用 Charles 提供的 “Save Response…” 功能，将请求结果保存到本地，然后稍加修改，成为我们的目标映射文件。

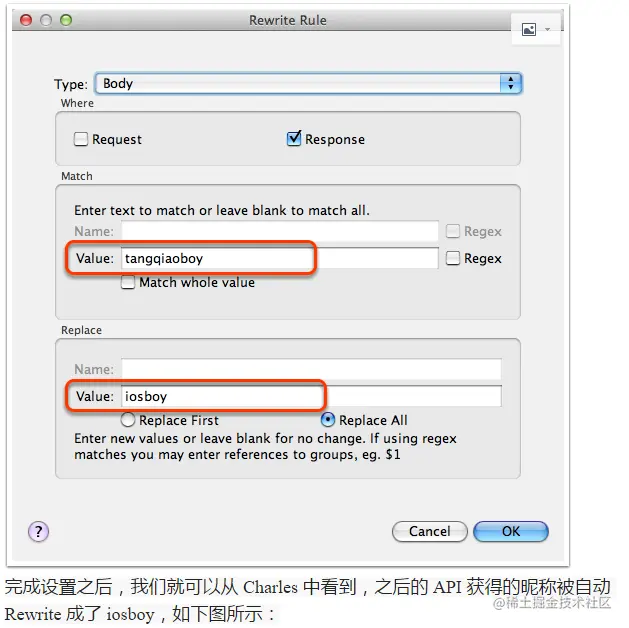

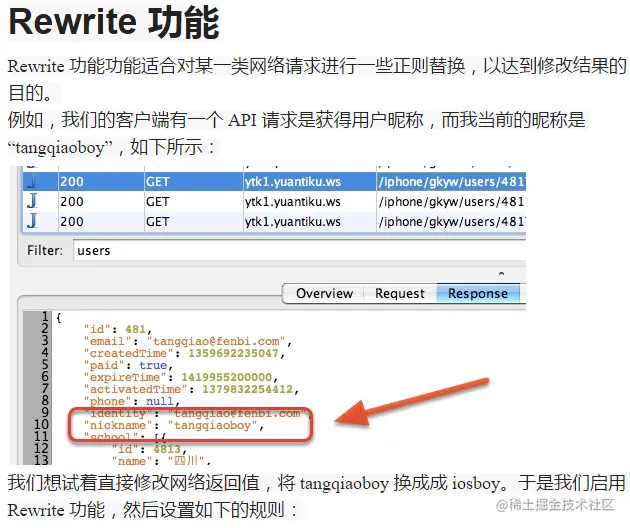

Rewrite 功能

Breakpoints 功能

请参考上面 Breakpoints 功能操作，需注意的是，使用 Breakpoints 功能将网络请求截获并修改过程中，整个网络请求的计时并不会暂停，所以长时间的暂停可能导致客户端的请求超时。

总结

Charles 作为中间代理可以修改请求数据和响应数据，用户端发送数据被 Charles 代理，此时 Charles 相对于用户端来说就是服务端，然后把代理的数据转发给服务端，此时 Charles 相对于服务端就是用户端
