概述

RunLoop作为iOS中一个基础组件和线程有着千丝万缕的关系，同时也是很多常见技术的幕后功臣。尽管在平时多数开发者很少直接使用RunLoop，但是理解RunLoop可以帮助开发者更好的利用多线程编程模型，同时也可以帮助开发者解答日常开发中的一些疑惑。本文将从RunLoop源码着手，结合RunLoop的实际应用来逐步解开它的神秘面纱。

开源的RunloopRef

通常所说的RunLoop指的是NSRunloop或者CFRunloopRef，CFRunloopRef是纯C的函数，而NSRunloop仅仅是CFRunloopRef的OC封装，并未提供额外的其他功能，因此下面主要分析CFRunloopRef，苹果已经开源了CoreFoundation源代码，因此很容易找到CFRunloop源代码。
从代码可以看出CFRunloopRef其实就是 __CFRunloop这个结构体指针（按照OC的思路我们可以将RunLoop看成一个对象），这个对象的运行才是我们通常意义上说的运行循环，核心方法是 __CFRunloopRun() ，为了便于阅读就不再直接贴源代码，放一段伪代码方便大家阅读：

int32_t __CFRunLoopRun()
{
    // 通知即将进入runloop
    __CFRunLoopDoObservers(KCFRunLoopEntry);

    do
    {
        // 通知将要处理timer和source
        __CFRunLoopDoObservers(kCFRunLoopBeforeTimers);
        __CFRunLoopDoObservers(kCFRunLoopBeforeSources);

        // 处理非延迟的主线程调用
        __CFRunLoopDoBlocks();
        // 处理Source0事件
        __CFRunLoopDoSource0();

        if (sourceHandledThisLoop) {
            __CFRunLoopDoBlocks();
	     }
        /// 如果有 Source1 (基于port) 处于 ready 状态，直接处理这个 Source1 然后跳转去处理消息。
        if (__Source0DidDispatchPortLastTime) {
            Boolean hasMsg = __CFRunLoopServiceMachPort();
            if (hasMsg) goto handle_msg;
        }

        /// 通知 Observers: RunLoop 的线程即将进入休眠(sleep)。
        if (!sourceHandledThisLoop) {
            __CFRunLoopDoObservers(runloop, currentMode, kCFRunLoopBeforeWaiting);
        }

        // GCD dispatch main queue
        CheckIfExistMessagesInMainDispatchQueue();

        // 即将进入休眠
        __CFRunLoopDoObservers(kCFRunLoopBeforeWaiting);

        // 等待内核mach_msg事件
        mach_port_t wakeUpPort = SleepAndWaitForWakingUpPorts();

        // 等待。。。

        // 从等待中醒来
        __CFRunLoopDoObservers(kCFRunLoopAfterWaiting);

        // 处理因timer的唤醒
        if (wakeUpPort == timerPort)
            __CFRunLoopDoTimers();

        // 处理异步方法唤醒,如dispatch_async
        else if (wakeUpPort == mainDispatchQueuePort)
            __CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE__()

        // 处理Source1
        else
            __CFRunLoopDoSource1();

        // 再次确保是否有同步的方法需要调用
        __CFRunLoopDoBlocks();

    } while (!stop && !timeout);

    // 通知即将退出runloop
    __CFRunLoopDoObservers(CFRunLoopExit);
}

源代码尽管不算太长，但是如果不太熟悉的话面对这么一堆不知道做什么的函数调用还是会给人一种神秘感。但是现在可以不用逐行阅读，后面慢慢解开这层神秘面纱。现在只要了解上面的伪代码，知道核心的方法 __CFRunLoopRun内部其实是一个_do while_循环，这也正是Runloop运行的本质。执行了这个函数以后就一直处于“等待-处理”的循环之中，直到循环结束。只是不同于我们自己写的循环它在休眠时几乎不会占用系统资源，当然这是由于系统内核负责实现的，也是Runloop精华所在。

随着Swift的开源苹果也维护了一个Swift版本的跨平台CoreFoundation版本，除了mac平台它还是适配了Linux和Windows平台。但是鉴于目前很多关于Runloop的讨论都是以OC版展开的，所以这里也主要分析OC版本。

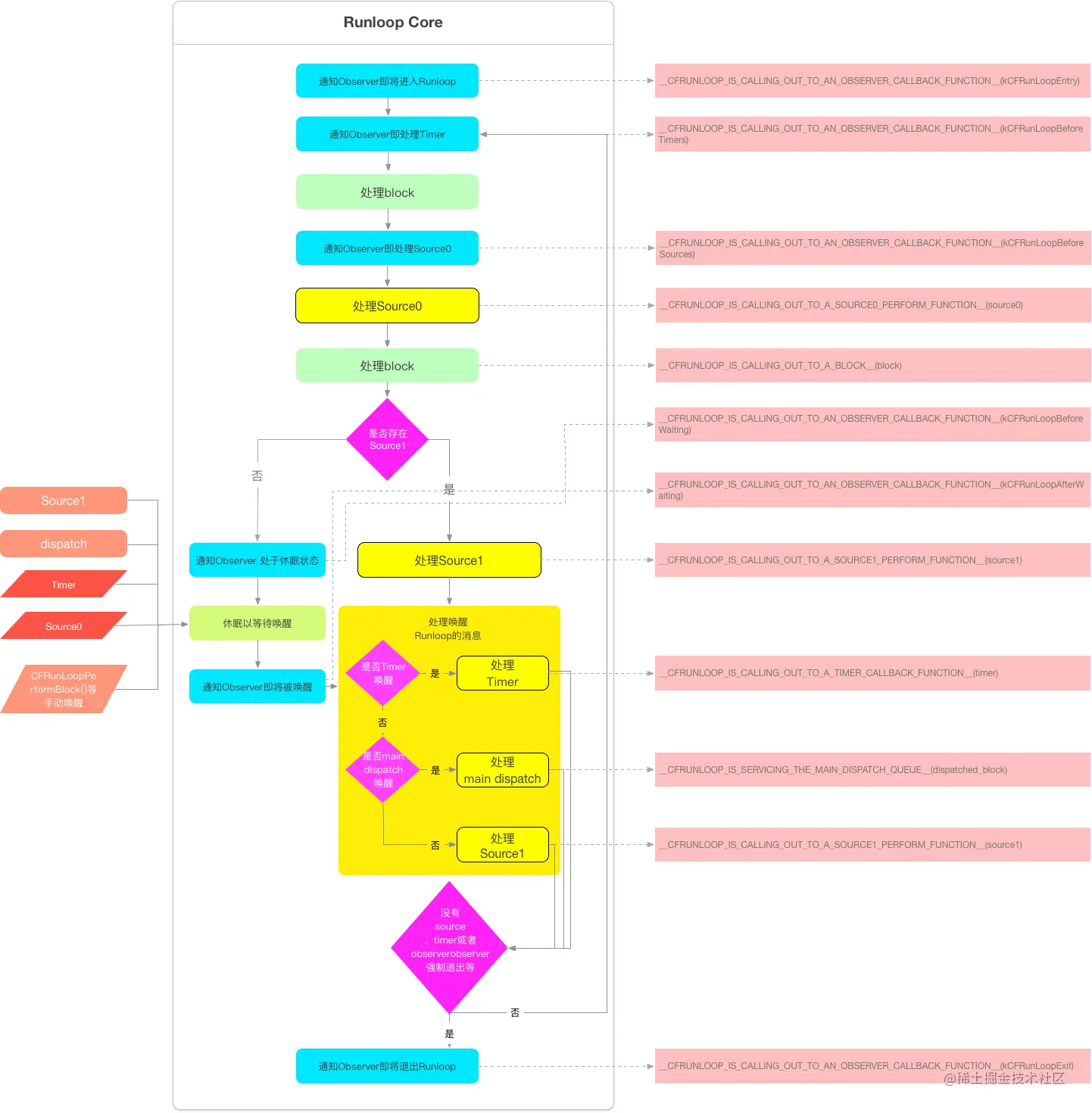

下图描述了Runloop运行流程（基本描述了上面Runloop的核心流程，当然可以查看官方The Run Loop Sequence of Events描述）：


整个流程并不复杂（需要注意的就是_黄色_区域的消息处理中并不包含source0，因为它在循环开始之初就会处理），整个流程其实就是一种Event Loop的实现，其他平台均有类似的实现，只是这里叫做Runloop。但是既然RunLoop是一个消息循环，谁来管理和运行Runloop？那么它接收什么类型的消息？休眠过程是怎么样的？如何保证休眠时不占用系统资源？如何处理这些消息以及何时退出循环？还有一系列问题需要解开。

注意的是尽管CFRunLoopPerformBlock在上图中作为唤醒机制有所体现，但事实上执行CFRunLoopPerformBlock只是入队，下次RunLoop运行才会执行，而如果需要立即执行则必须调用CFRunLoopWakeUp。

Runloop Mode

从源码很容易看出，Runloop总是运行在某种特定的CFRunLoopModeRef下（每次运行 __CFRunLoopRun() 函数时必须指定Mode）。而通过CFRunloopRef对应结构体的定义可以很容易知道每种Runloop都可以包含若干个Mode，每个Mode又包含Source/Timer/Observer。每次调用Runloop的主函数 __CFRunLoopRun() 时必须指定一种Mode，这个Mode称为** _currentMode**，当切换Mode时必须退出当前Mode，然后重新进入Runloop以保证不同Mode的Source/Timer/Observer互不影响。

	struct __CFRunLoop {
	    CFRuntimeBase _base;
	    pthread_mutex_t _lock;			/* locked for accessing mode list */
	    __CFPort _wakeUpPort;			// used for CFRunLoopWakeUp
	    Boolean _unused;
	    volatile _per_run_data *_perRunData;              // reset for runs of the run loop
	    pthread_t _pthread;
	    uint32_t _winthread;
	    CFMutableSetRef _commonModes;
	    CFMutableSetRef _commonModeItems;
	    CFRunLoopModeRef _currentMode;
	    CFMutableSetRef _modes;
	    struct _block_item *_blocks_head;
	    struct _block_item *_blocks_tail;
	    CFAbsoluteTime _runTime;
	    CFAbsoluteTime _sleepTime;
	    CFTypeRef _counterpart;
	};

	struct __CFRunLoopMode {
	    CFRuntimeBase _base;
	    pthread_mutex_t _lock;	/* must have the run loop locked before locking this */
	    CFStringRef _name;
	    Boolean _stopped;
	    char _padding[3];
	    CFMutableSetRef _sources0;
	    CFMutableSetRef _sources1;
	    CFMutableArrayRef _observers;
	    CFMutableArrayRef _timers;
	    CFMutableDictionaryRef _portToV1SourceMap;
	    __CFPortSet _portSet;
	    CFIndex _observerMask;
	#if USE_DISPATCH_SOURCE_FOR_TIMERS
	    dispatch_source_t _timerSource;
	    dispatch_queue_t _queue;
	    Boolean _timerFired; // set to true by the source when a timer has fired
	    Boolean _dispatchTimerArmed;
	#endif
	#if USE_MK_TIMER_TOO
	    mach_port_t _timerPort;
	    Boolean _mkTimerArmed;
	#endif
	#if DEPLOYMENT_TARGET_WINDOWS
	    DWORD _msgQMask;
	    void (*_msgPump)(void);
	#endif
	    uint64_t _timerSoftDeadline; /* TSR */
	    uint64_t _timerHardDeadline; /* TSR */
	};

系统默认提供的Run Loop Modes有kCFRunLoopDefaultMode(NSDefaultRunLoopMode) 和UITrackingRunLoopMode，需要切换到对应的Mode时只需要传入对应的名称即可。前者是系统默认的Runloop Mode，例如进入iOS程序默认不做任何操作就处于这种Mode中，此时滑动UIScrollView，主线程就切换Runloop到到UITrackingRunLoopMode，不再接受其他事件操作（除非你将其他Source/Timer设置到UITrackingRunLoopMode下）。
但是对于开发者而言经常用到的Mode还有一个kCFRunLoopCommonModes（NSRunLoopCommonModes） ,其实这个并不是某种具体的Mode，而是一种模式组合，在iOS系统中默认包含了
** NSDefaultRunLoopMode和 UITrackingRunLoopMode （注意：并不是说Runloop会运行在kCFRunLoopCommonModes这种模式下，而是相当于分别注册了 NSDefaultRunLoopMode和 UITrackingRunLoopMode 。当然你也可以通过调用CFRunLoopAddCommonMode()方法将自定义Mode放到 kCFRunLoopCommonModes**组合）。

注意：我们常常还会碰到一些系统框架自定义Mode，例如Foundation中NSConnectionReplyMode。还有一些系统私有Mode，例如：GSEventReceiveRunLoopMode接受系统事件，UIInitializationRunLoopMode App启动过程中初始化Mode。更多系统或框架Mode查看这里

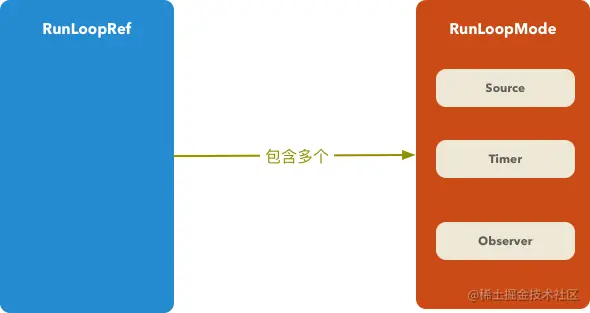

CFRunLoopRef和CFRunloopMode、CFRunLoopSourceRef/CFRunloopTimerRef/CFRunLoopObserverRef关系如下图：


那么CFRunLoopSourceRef、CFRunLoopTimerRef和CFRunLoopObserverRef究竟是什么？它们在Runloop运行流程中起到什么作用呢？

Source

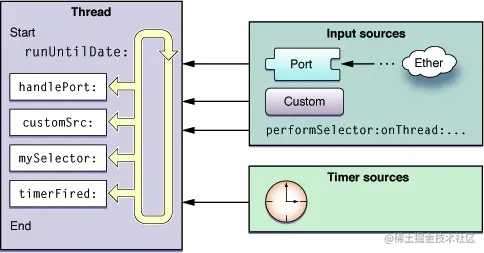

首先看一下官方Runloop结构图（注意下图的Input Source Port和前面流程图中的Source0并不对应，而是对应Source1。Source1和Timer都属于端口事件源，不同的是所有的Timer都共用一个端口“Mode Timer Port”，而每个Source1都有不同的对应端口）：

RunLoopSource

再结合前面RunLoop核心运行流程可以看出Source0(负责App内部事件，由App负责管理触发，例如UITouch事件)和Timer（又叫Timer Source，基于时间的触发器，上层对应NSTimer）是两个不同的Runloop事件源（当然Source0是Input Source中的一类，Input Source还包括Custom Input Source，由其他线程手动发出），RunLoop被这些事件唤醒之后就会处理并调用事件处理方法（CFRunLoopTimerRef的回调指针和CFRunLoopSourceRef均包含对应的回调指针）。 但是对于CFRunLoopSourceRef除了Source0之外还有另一个版本就是Source1，Source1除了包含回调指针外包含一个mach port，和Source0需要手动触发不同，Source1可以监听系统端口和其他线程相互发送消息，它能够主动唤醒RunLoop(由操作系统内核进行管理，例如CFMessagePort消息)。官方也指出可以自定义Source，因此对于CFRunLoopSourceRef来说它更像一种协议，框架已经默认定义了两种实现，如果有必要开发人员也可以自定义，详细情况可以查看官方文档。

Observer

	struct __CFRunLoopObserver {
	    CFRuntimeBase _base;
	    pthread_mutex_t _lock;
	    CFRunLoopRef _runLoop;
	    CFIndex _rlCount;
	    CFOptionFlags _activities;		/* immutable */
	    CFIndex _order;			/* immutable */
	    CFRunLoopObserverCallBack _callout;	/* immutable */
	    CFRunLoopObserverContext _context;	/* immutable, except invalidation */
	};

相对来说CFRunloopObserverRef理解起来并不复杂，它相当于消息循环中的一个监听器，随时通知外部当前RunLoop的运行状态（它包含一个函数指针_callout_将当前状态及时告诉观察者）。具体的Observer状态如下：

	/* Run Loop Observer Activities */
	typedef CF_OPTIONS(CFOptionFlags, CFRunLoopActivity) {
	    kCFRunLoopEntry = (1UL << 0), // 进入RunLoop
	    kCFRunLoopBeforeTimers = (1UL << 1), // 即将开始Timer处理
	    kCFRunLoopBeforeSources = (1UL << 2), // 即将开始Source处理
	    kCFRunLoopBeforeWaiting = (1UL << 5), // 即将进入休眠
	    kCFRunLoopAfterWaiting = (1UL << 6), //从休眠状态唤醒
	    kCFRunLoopExit = (1UL << 7), //退出RunLoop
	    kCFRunLoopAllActivities = 0x0FFFFFFFU
	};

Call out

在开发过程中几乎所有的操作都是通过Call out进行回调的(无论是Observer的状态通知还是Timer、Source的处理)，而系统在回调时通常使用如下几个函数进行回调(换句话说你的代码其实最终都是通过下面几个函数来负责调用的，即使你自己监听Observer也会先调用下面的函数然后间接通知你，所以在调用堆栈中经常看到这些函数)：

	static void __CFRUNLOOP_IS_CALLING_OUT_TO_AN_OBSERVER_CALLBACK_FUNCTION__();
	static void __CFRUNLOOP_IS_CALLING_OUT_TO_A_BLOCK__();
	static void __CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE__();
	static void __CFRUNLOOP_IS_CALLING_OUT_TO_A_TIMER_CALLBACK_FUNCTION__();
	static void __CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE0_PERFORM_FUNCTION__();
	static void __CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE1_PERFORM_FUNCTION__();

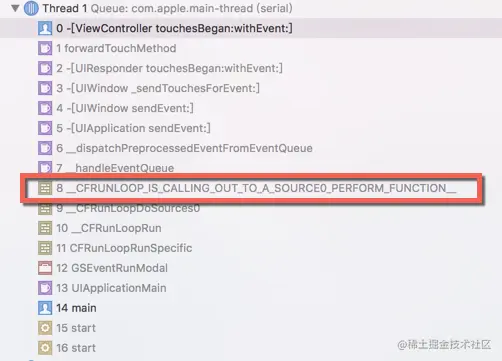

例如在控制器的touchBegin中打入断点查看堆栈（由于UIEvent是Source0，所以可以看到一个Source0的Call out函数CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE0_PERFORM_FUNCTION调用）：


RunLoop休眠

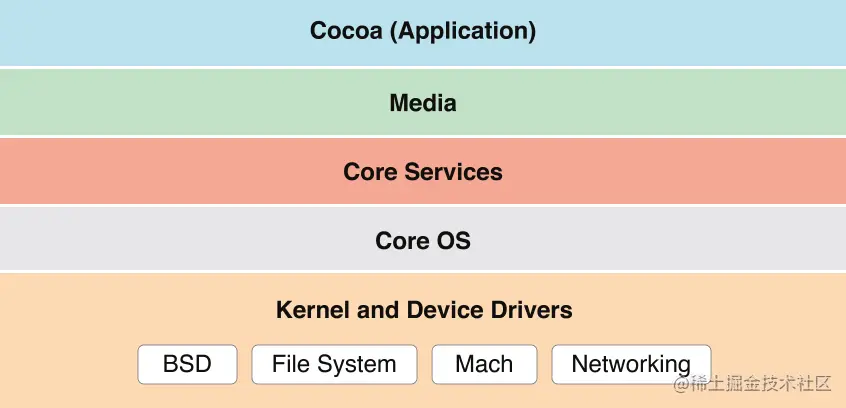

其实对于Event Loop而言RunLoop最核心的事情就是保证线程在没有消息时休眠以避免占用系统资源，有消息时能够及时唤醒。RunLoop的这个机制完全依靠系统内核来完成，具体来说是苹果操作系统核心组件Darwin中的Mach来完成的（Darwin是开源的）。可以从下图最底层Kernel中找到Mach：


Mach是Darwin的核心，可以说是内核的核心，提供了进程间通信（IPC）、处理器调度等基础服务。在Mach中，进程、线程间的通信是以消息的方式来完成的，消息在两个Port之间进行传递（这也正是Source1之所以称之为Port-based Source的原因，因为它就是依靠系统发送消息到指定的Port来触发的）。消息的发送和接收使用<mach/message.h>中的mach_msg() 函数（事实上苹果提供的Mach API很少，并不鼓励我们直接调用这些API）：

	/*
	 *	Routine:	mach_msg
	 *	Purpose:
	 *		Send and/or receive a message.  If the message operation
	 *		is interrupted, and the user did not request an indication
	 *		of that fact, then restart the appropriate parts of the
	 *		operation silently (trap version does not restart).
	 */
	__WATCHOS_PROHIBITED __TVOS_PROHIBITED
	extern mach_msg_return_t	mach_msg(
						mach_msg_header_t *msg,
						mach_msg_option_t option,
						mach_msg_size_t send_size,
						mach_msg_size_t rcv_size,
						mach_port_name_t rcv_name,
						mach_msg_timeout_t timeout,
						mach_port_name_t notify);

而mach_msg() 的本质是一个调用mach_msg_trap() ,这相当于一个系统调用，会触发内核状态切换。当程序静止时，RunLoop停留在 __CFRunLoopServiceMachPort(waitSet, &msg, sizeof(msg_buffer), &livePort, poll ? 0 : TIMEOUT_INFINITY, &voucherState, &voucherCopy) ,而这个函数内部就是调用了mach_msg让程序处于休眠状态。

Runloop和线程的关系

Runloop是基于pthread进行管理的，pthread是基于c的跨平台多线程操作底层API。它是mach thread的上层封装（可以参见Kernel Programming Guide），和NSThread一一对应（而NSThread是一套面向对象的API，所以在iOS开发中我们也几乎不用直接使用pthread）。

pthread

苹果开发的接口中并没有直接创建Runloop的接口，如果需要使用Runloop通常CFRunLoopGetMain() 和CFRunLoopGetCurrent() 两个方法来获取（通过上面的源代码也可以看到，核心逻辑在_CFRunLoopGet_当中）,通过代码并不难发现其实只有当我们使用线程的方法主动get Runloop时才会在第一次创建该线程的Runloop，同时将它保存在全局的Dictionary中（线程和Runloop二者一一对应），默认情况下线程并不会创建Runloop（主线程的Runloop比较特殊，任何线程创建之前都会保证主线程已经存在Runloop），同时在线程结束的时候也会销毁对应的Runloop。

iOS开发过程中对于开发者而言更多的使用的是NSRunloop,它默认提供了三个常用的run方法：

	 - (void)run;
	 - (BOOL)runMode:(NSRunLoopMode)mode beforeDate:(NSDate *)limitDate;
	 - (void)runUntilDate:(NSDate *)limitDate;

OBJC 复制 全屏
  • run方法对应上面CFRunloopRef中的CFRunLoopRun并不会退出，除非调用CFRunLoopStop() ;通常如果想要永远不会退出RunLoop才会使用此方法，否则可以使用runUntilDate。
  • runMode:beforeDate: 则对应CFRunLoopRunInMode(mode,limiteDate,true) 方法,只执行一次，执行完就退出；通常用于手动控制RunLoop（例如在while循环中）。
  • runUntilDate: 方法其实是CFRunLoopRunInMode(kCFRunLoopDefaultMode,limiteDate,false) ，执行完并不会退出，继续下一次RunLoop直到timeout。

RunLoop应用

AutoreleasePool

AutoreleasePool是另一个与RunLoop相关讨论较多的话题。其实从RunLoop源代码分析，AutoreleasePool与RunLoop并没有直接的关系，之所以将两个话题放到一起讨论最主要的原因是因为在iOS应用启动后会注册两个Observer管理和维护AutoreleasePool。不妨在应用程序刚刚启动时打印currentRunLoop可以看到系统默认注册了很多个Observer，其中有两个Observer的callout都是** _ wrapRunLoopWithAutoreleasePoolHandler**，这两个是和自动释放池相关的两个监听。

	<CFRunLoopObserver 0x6080001246a0 [0x101f81df0]>{valid = Yes, activities = 0x1, repeats = Yes, order = -2147483647, callout = _wrapRunLoopWithAutoreleasePoolHandler (0x1020e07ce), context = <CFArray 0x60800004cae0 [0x101f81df0]>{type = mutable-small, count = 0, values = ()}}
	'' <CFRunLoopObserver 0x608000124420 [0x101f81df0]>{valid = Yes, activities = 0xa0, repeats = Yes, order = 2147483647, callout = _wrapRunLoopWithAutoreleasePoolHandler (0x1020e07ce), context = <CFArray 0x60800004cae0 [0x101f81df0]>{type = mutable-small, count = 0, values = ()}}

第一个Observer会监听RunLoop的进入，它会回调objc_autoreleasePoolPush() 向当前的AutoreleasePoolPage增加一个哨兵对象标志创建自动释放池。这个Observer的order是-2147483647优先级最高，确保发生在所有回调操作之前。
第二个Observer会监听RunLoop的进入休眠和即将退出RunLoop两种状态，在即将进入休眠时会调用**objc_autoreleasePoolPop() **和 **objc_autoreleasePoolPush() 根据情况从最新加入的对象一直往前清理直到遇到哨兵对象。而在即将退出RunLoop时会调用objc_autoreleasePoolPop() **释放自动自动释放池内对象。这个Observer的order是2147483647，优先级最低，确保发生在所有回调操作之后。
主线程的其他操作通常均在这个AutoreleasePool之内（main函数中），以尽可能减少内存维护操作(当然你如果需要显式释放【例如循环】时可以自己创建AutoreleasePool否则一般不需要自己创建)。
其实在应用程序启动后系统还注册了其他Observer（例如即将进入休眠时执行注册回调_UIGestureRecognizerUpdateObserver用于手势处理、回调为_ZN2CA11Transaction17observer_callbackEP19__CFRunLoopObservermPv的Observer用于界面实时绘制更新）和多个Source1（例如context为CFMachPort的Source1用于接收硬件事件响应进而分发到应用程序一直到UIEvent），这里不再一一详述。

UI更新

如果打印App启动之后的主线程RunLoop可以发现另外一个callout为 _ZN2CA11Transaction17observer_callbackEP19__CFRunLoopObservermPv的Observer，这个监听专门负责UI变化后的更新，比如修改了frame、调整了UI层级（UIView/CALayer）或者手动设置了setNeedsDisplay/setNeedsLayout之后就会将这些操作提交到全局容器。而这个Observer监听了主线程RunLoop的即将进入休眠和退出状态，一旦进入这两种状态则会遍历所有的UI更新并提交进行实际绘制更新。 通常情况下这种方式是完美的，因为除了系统的更新，还可以利用setNeedsDisplay等方法手动触发下一次RunLoop运行的更新。但是如果当前正在执行大量的逻辑运算可能UI的更新就会比较卡，因此facebook推出了AsyncDisplayKit来解决这个问题。AsyncDisplayKit其实是将UI排版和绘制运算尽可能放到后台，将UI的最终更新操作放到主线程（这一步也必须在主线程完成），同时提供一套类UIView或CALayer的相关属性，尽可能保证开发者的开发习惯。这个过程中AsyncDisplayKit在主线程RunLoop中增加了一个Observer监听即将进入休眠和退出RunLoop两种状态,收到回调时遍历队列中的待处理任务一一执行。

NSURLConnection

在前面的网络开发的文章中已经介绍过NSURLConnection的使用，一旦启动NSURLConnection以后就会不断调用delegate方法接收数据，这样一个连续的的动作正是基于RunLoop来运行。 一旦NSURLConnection设置了delegate会立即创建一个线程com.apple.NSURLConnectionLoader，同时内部启动RunLoop并在NSDefaultMode模式下添加4个Source0。其中CFHTTPCookieStorage用于处理cookie ;CFMultiplexerSource负责各种delegate回调并在回调中唤醒delegate内部的RunLoop（通常是主线程）来执行实际操作。 早期版本的AFNetworking库也是基于NSURLConnection实现，为了能够在后台接收delegate回调AFNetworking内部创建了一个空的线程并启动了RunLoop，当需要使用这个后台线程执行任务时AFNetworking通过**performSelector: onThread: **将这个任务放到后台线程的RunLoop中。

GCD和RunLoop的关系

在RunLoop的源代码中可以看到用到了GCD的相关内容，但是RunLoop本身和GCD并没有直接的关系。当调用了dispatch_async(dispatch_get_main_queue(), <#^(void)block#>)时libDispatch会向主线程RunLoop发送消息唤醒RunLoop，RunLoop从消息中获取block，并且在__CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE__回调里执行这个block。不过这个操作仅限于主线程，其他线程dispatch操作是全部由libDispatch驱动的。

更多RunLoop使用

前面看了很多RunLoop的系统应用和一些知名第三方库使用，那么除了这些究竟在实际开发过程中我们自己能不能适当的使用RunLoop帮我们做一些事情呢？

思考这个问题其实只要看RunLoopRef的包含关系就知道了，RunLoop包含多个Mode，而它的Mode又是可以自定义的，这么推断下来其实无论是Source1、Timer还是Observer开发者都可以利用，但是通常情况下不会自定义Timer，更不会自定义一个完整的Mode，利用更多的其实是Observer和Mode的切换。
例如很多人都熟悉的使用perfromSelector在默认模式下设置图片，防止UITableView滚动卡顿（[[UIImageView alloc initWithFrame:CGRectMake(0, 0, 100, 100)] performSelector:@selector(setImage:) withObject:myImage afterDelay:0.0 inModes:@NSDefaultRunLoopMode]）。还有sunnyxx的UITableView+FDTemplateLayoutCell利用Observer在界面空闲状态下计算出UITableViewCell的高度并进行缓存。再有老谭的PerformanceMonitor关于iOS实时卡顿监控，同样是利用Observer对RunLoop进行监视。

关于如何自定义一个Custom Input Source官网给出了详细的流程。
