UML
UML ---图形化建模语言
UML常见的包括哪些图？
类图：描述类的信息（包括属性、方法），以及类和类之间的关系信息。
用例图：站在系统用户（系统角色）的角度分析系统存在哪些功能。
时序图：描述程序的执行过程，方法的调用过程，方法的返回值等信息（程序是一步步怎么执行的。怎么调用的）
状态图：状态图用于显示状态机（它指定对象所在的状态序列）、使对象达到这些状态的事件和条件、以及达到这些状态时所发生的操作。
活动图：活动图是一种表述过程基理、业务过程以及工作流的技术。它可以用来对业务过程、工作流建模，也可以对用例实现甚至是程序实现来建模
类图
什么是类图？
描述类的信息（包括属性、方法），以及类和类之间的关系信息。
类和类之间的关系包括6种情况

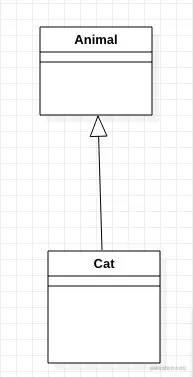

泛化关系（is a：继承）
实现关系（like a ）

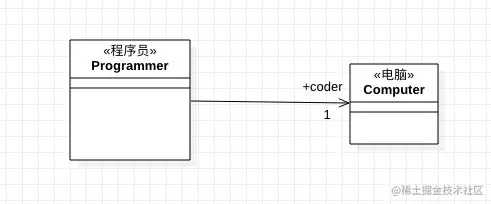

关联关系(has a)
// 实线箭头表示：通过Programmer可以知道Computer，Programmer对象中有一个Computer的属性
public class Programmer{
private Computer coder;(名字为你定义的名字)
}
双向自关联 单向自关联
聚合关系(描述整体和局部关系，是特殊的关联关系，整体的生命周期不影响局部的生命周期)
public class ClassRoom{
List<Student>students;
}
组合关系(组合关系是特殊的聚合关系，整体的生命周期决定部分的生命周期，部分是依附在整体上面的)
依赖关系(所有关系中最弱的关系，通常体现在类和局部变量的关系)
public class Test{
public void m(){
Clue clue = new Clue();
}
}

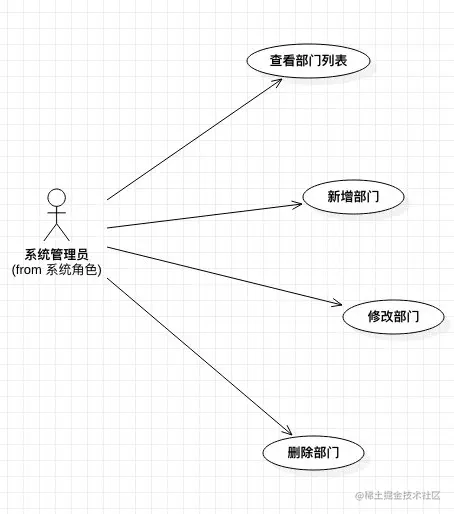

用例图（use case diagram）
什么是用例图？
站在系统用户（系统角色）的角度分析系统存在哪些功能，实现用例图的时候，需要先进行系统角色的抽取

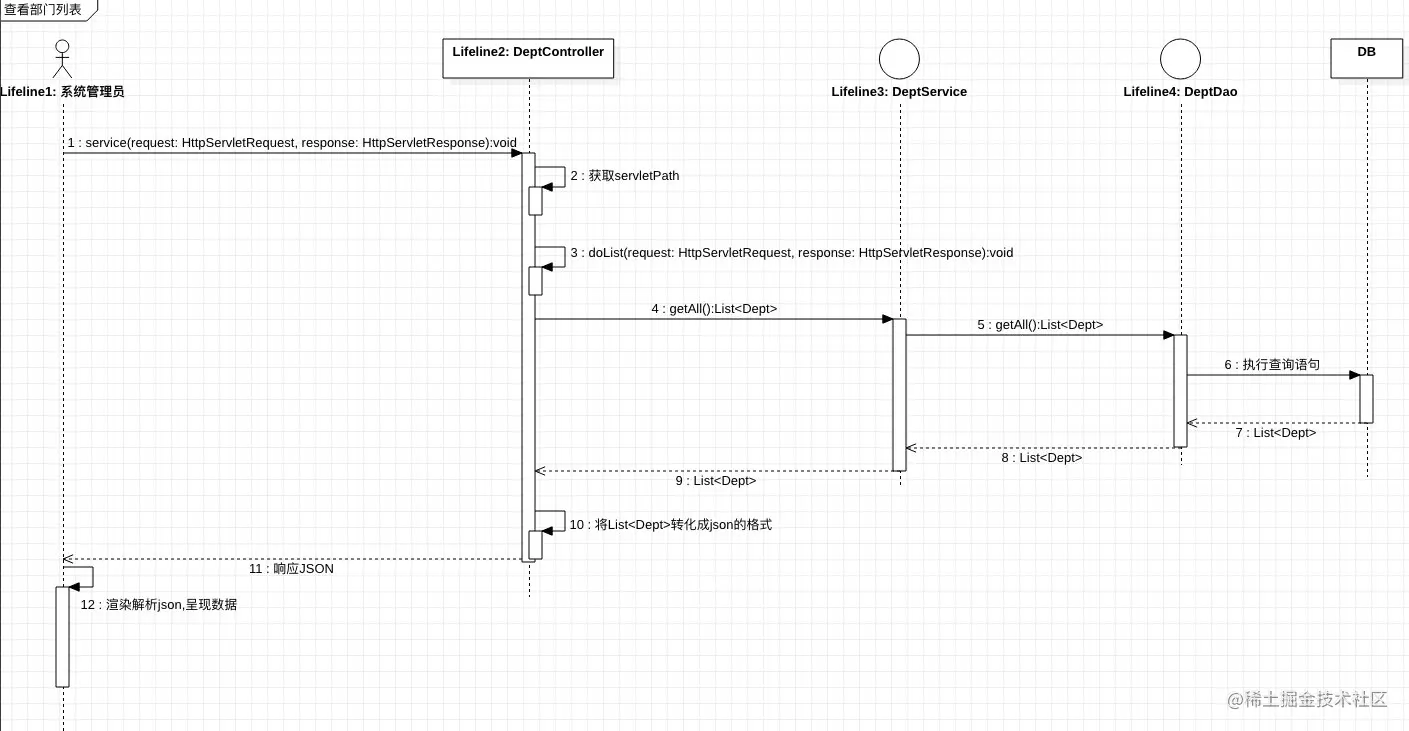

时序图（sequence diagram）
什么是时序图？
时序图当中描述了方法的调用过程，程序的执行流程，以及方法执行结束的返回值情况
怎么实现时序图呢？
用例图的一个用例会对应一个时序图。
人：动作的触发人
矩形/圆圈：对象
实线箭头：调用对象
虚线箭头：返回
圆柱：对象的生命周期（柱状不能断，在同一个流程当中不能断)
回折线：当前对象中的方法执行过程中调用自己当前类中的其他方法
