计算机网络（二）

主要讨论问题

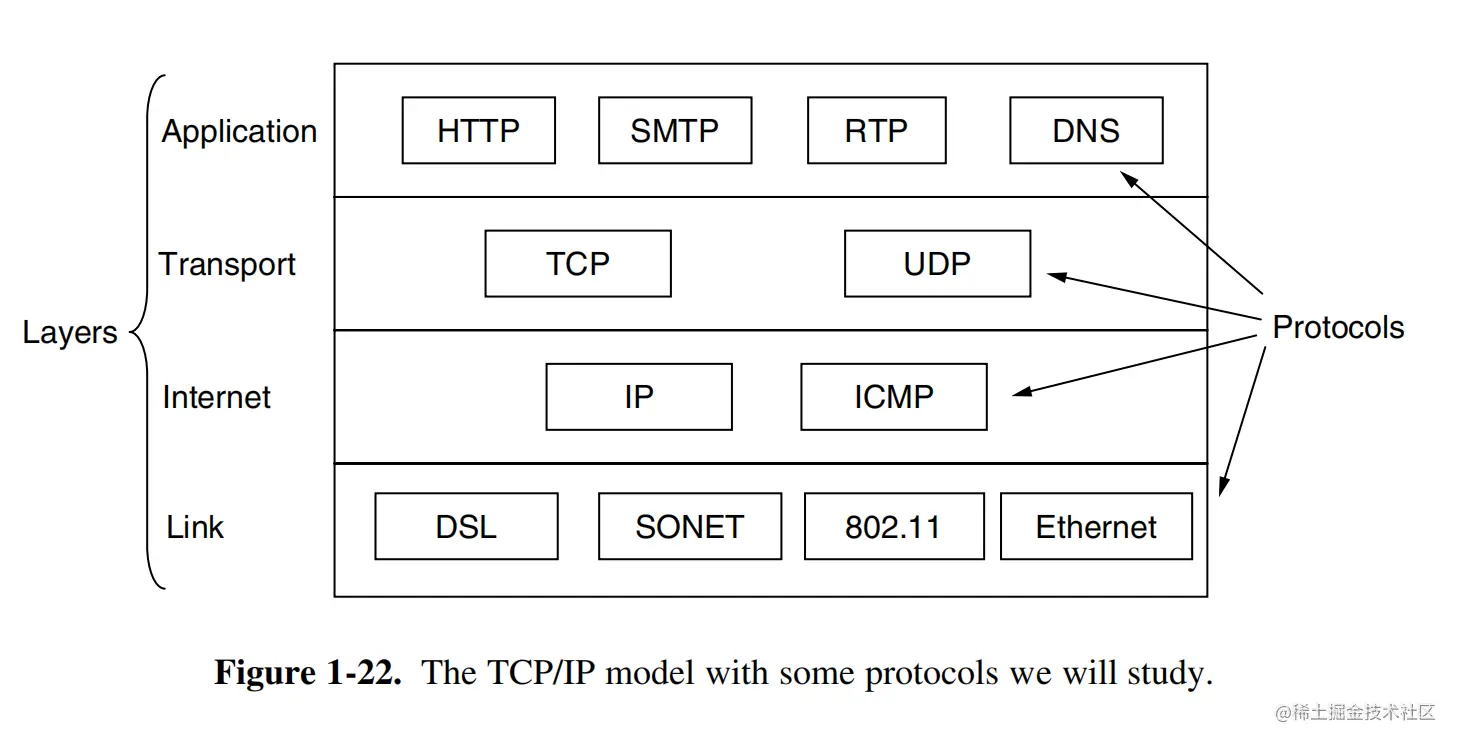

其实我们上面一篇文章说过了，计算网络是结构化分层实现的。分层是因为利用抽象或者说面向对象的方法减少实现的复杂度。主流的TCP/IP protocol stack其实就是学习各个层具体实现的协议，当然在学习这些协议之前建立一个完整的立体观念很重要。这里我们再贴一张图，是来自OSI模型的

这张图着重看下面的1，2，3层，我们注意到这三层实际上是不在一般的pc或者server上实现的，而是在subnet的硬件(也就是router路由，switch交换机)上实现，但是这无关紧要，因为下层只需要向上层提供primitive operation（原语操作）就行了，通常这些原语操作是操作系统的syscall。在Linux系统中最为典型的就是应用层调用transport 层的原语进行通讯，常见的分别是：socket, accept, connect, bind, listen, send, recv。这些就是套接字通讯，套接字相当于连接了应用层和运输层。

我们来详细讲一下最低的两层：物理层和数据链路层(btw，我觉得数据链路层翻译得真的很好，在这一层中我们解决的就是数据帧frame如何从一条链路的一端传到另外一端，记住这是链路的端到端)

那么我们以一个最常见的ping命令来描述下链路层和物理层实现的是什么，解决了什么问题。

首先ping命令是基于ICMP协议，形成了一个IP数据报文（datagram），然后这个报文通过数据链路层和物理层提供的service传输到指定的host，如果能够到达，就会返回ICMP echo的回复报文，如果没有到达，就会显示time out。

Ethernet 以太网

首先我们先清楚一个LANs是什么，它是Local Area Networks的缩写，意思就是一定数量的终端，通过wired或者wireless的方式连接到同一台交换设备（switch）。在LANs中最为出名和运用最为广泛的就是Ethernet规范，它包括802.2（cable）和802.11（wireless）协议。传统的Ethernet是简单的将多台pc连接到同一条线路中，自然就需要处理Collison问题。通常通过三种方法；复分法，token传递法，随机接入法来解决。后来的switch改变了传统的接入方法，现在是LANs的每台主机都通过独自的频道连接到switch（wire或者wireless），当然此时switch就需要运用缓存来处理向外发的数据帧（因为LANs的所有主机如果想向外发报文，都只能通过switch的出口，如果多个同时向外发，那么switch就需要缓存来处理这些报文。当然这里也涉及到flooding问题）。

Ethernet Frame

MAC地址（有很多其他叫法），是数据链路层的独特地址，在数据链路层，数据帧的传递只能通过MAC地址来寻址。MAC地址不是分层的，不像IP地址一样有网络号和主机号。它一共有6个字节，前三个字节表明了生产厂商（厂商向IEEE象征性的付费购买），后3个字节则是厂商自己分配。当收到上层传来的IP datagram时，数据链路层通过ARP table找目标的IP地址对应的MAC地址，然后构建数据帧frame，然后交给物理层发出去。

上图所示就是数据链路层frame的结构

• Preamble:8 bytes, wakes up listeners（其实就是同步时钟）
• Destination address: 6 bytes, physical address of destination adapter
• Source address: 6 bytes, physical address of source adapter
• Type: 2 bytes, indicates what’s in the data field. E.g., IP or ARP
• Data: what are we sending. E.g., IP datagram, ARP request
• CRC: Cyclic redundant check to detect errors due to interference, attention, etc.

然后继续我们的ping命令产生的ICMP数据报文为例子，我们说了ICMP是Network层的协议，它其实利用了IP protocol来包装它，唯一跟IP protocol不同的只是data only标识了这是ICMP，没有其他的信息了。

当我们的ICMP的IP datagram生成后，交给数据链路层，我们上面的数据帧格式说明了，我们必须知道对方的MAC地址，换言之，我们想要使得数据链路层完成IP datagram的送达，就必须提供IP datagram里面目标IP对应的MAC地址。这里就是data link层解决的第一个问题：如何map IP address to MAC address？

Ethernet Frame Encapsulate ARP datagram

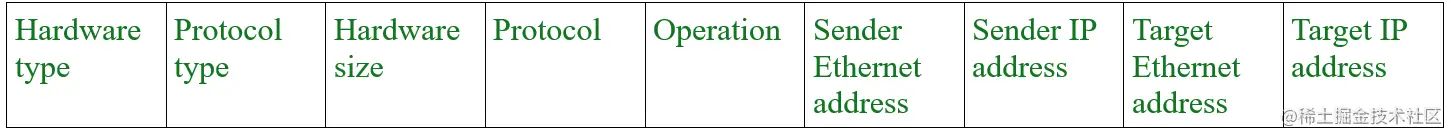

通过ARP（address resolution protocol）,一看这名字就知道专为地址转化服务，首先普遍认为ARP协议是数据链路层的，但是也有很多argue说是网络层的，为什么？我们来看它的数据报文格式

• Hardware type: the type of the hardware address we are mapping to. E.g., Ethernet
• Protocol type: The type of network address we mapping from. IPV4
• Hardware size: the size of the hardware address for Ethernet 6 bytes.
• Protocol size: size of the network address (for IPV4 4 bytes)
• Operation: 1 for ARP request, 3 for ARP reply 、

上面的报文格式中，我们看到了有IP地址，那利用了IP地址的ARP显然就是跟IP协议处于同一层，但是不像IP协的是，ARP并没有利用这些IP地址，所以也广泛地认为它是数据链路层的协议。这里我们搁置争议，先来看ARP解决了什么问题？

就是寻址，在硬件设备的ARP module中会维护一张ARP table，它是一张IP MAC地址映射表 ，如果在encapsulate datagram的时候，此表中存在目标IP的MAC地址映射，那么我们就取过来，组装到数据帧中，如果没有我们就需要调用ARP协议，像LANs中broadcast一个request，相当于用大广播叫“IP为xxxx的，你的MAC地址是多少?”,此时由于是广播形式，所以LANs中的每一个host都能收到ARP request，然后将这个request交给ARP module，如果ARP module发现IP不匹配，就简单的drop这个request，啥也不做；如果发现跟自己匹配的化，就相对应的发一个reply给询问的host（此时是unicast了，点对点传播）,然后相对应的检查自己的ARP table里有没有对应的IP MAC映射，如果没有，就加入一条记录（这里也是flooding有可能发生的地方，每个ARP module并不会检查数据报文的地址是不是存在，它简单的去匹配和回答，如果发现新的就添加到自己的table里，如果此时LANs中对一个host大量的发ARP request，并且都是伪装的IP和MAC，那么就会导致host的ARP table很快就满了）。同样的我们要注意到，这是在判断网络层交给数据链路层的目标IP是位于同一个subnet的，如果不是，那么就会将这个ARP request发个LANs的出口（router的网卡处）

好了，到这里，我们的ARP 协议解决了IP MAC地址的映射，我们此时的ICMP 数据报成功的获取了所有填充字段，可以发送了。

数据链路层并不提供可靠的data frame的传送，它只是best effort，类似于IP协议

ARP Spoofing

ARP欺骗是在datalink层常见的攻击方法，每一张Ethernet 网卡有一个硬件地址和IP地址。当数据链路层承接上层网络层的datagram时，是需要对方IP对应的硬件地址的。首先会在自己的routing table里寻找看是本地子网还是外网的，如果是本地子网那么就继续查找ARP cache table,找其中IP地址对应的硬件地址，如果没有就会广播ARP request，相对应的host收到request后会发ARP reply，这个reply一般是unicast的。

首先ARP Spoofing或者叫ARP poisoning是一种中间人攻击的方式。当target pc遭遇ARP Spoofing后，由于攻击发生得比较底层，所以较难detect。ARP Spoofing成功后，可以作为中间人监测通讯信息，也可以用于DDos攻击。

攻击步骤：

1. 攻击者必须能够控制subnet中的一台设备
2. 并且知道gateway的IP和subnet中target的IP
3. 利用控制的设备发送假的ARP reply（由于ARP协议只是考虑了效率，所以对于任意来自于同一子网的ARP reply，都会直接更新到ARP table中），ARP reply中简单的将gateway地址对应的MAC地址换成自己的，将target的IP地址对应的MAC地址也换成自己的。
4. 此时target的arp table和router的arp table都发生了改变（有两个不同的IP地址对应同一个MAC地址）
5. 然后此时攻击者控制的设备可以选择充当中间人（相当于此时被控制的设备是一个router），也可以选择直接drop双方通讯的package，那么就是DDos 攻击。

总结

我们主要讨论的是物理层和数据链路层解决的问题，就是如何将上层的datagram包装成frame，然后发送到链路的一端。注意这里只是链路的一端，要是datagram不在同一个子网，我们就是发送到LANs的出口网关（通常是router），然后router再执行类似的操作。

总的来说IP层负责host到host的datagram的传送，而数据链路层负责在host到host的路径中，经过的两个点之间的传送。打个比方就是：IP曾就是旅游经理，负责规划你如何去加利福利亚旅游（从路径中选出一条），而数据链路层就是出租车司机，飞机机长，火车司机，负责这条路径中两个点的运输。
