innodb数据结构B+树

参考链接

innodb的页大小,执行 64，32，16（默认），8，4

show variables like  "%innodb_page_size%";
+------------------+-------+
| Variable_name    | Value |
+------------------+-------+
| innodb_page_size | 16384 |
+------------------+-------+


-- 查看索引是否使用的合理。
show index from {table_name}

什么是B+树

特征

根节点至少有个一个节点
非根节点的【元素】取值范围 m/2 <= k <=m-1 (其中m是阶)
叶子节点是一个有序的双向链表，有助于范围查询，包含了树中的全部元素信息，
B+树中有两中类型节点，内部节点（索引节点）和叶子节点，内部节只存索引和指针，叶子节点只存放的是数据，
关键字的左子树都【小于】关键字，关键字的右子树都【大于等于】关键字
每一次的数据查询都必须到叶子节点，则查询比较稳定
索引节点可重复出现
B+树的每个节点就是一个Page（默认16k）
树每一个节点占用磁盘块（非叶子节点存储都是索引，而b树中存储的是键和值，这就意味着B+树的非节点能够存储能到的索引结点）

优点

1、非叶子节点存储的都是索引（树中每个节点可以理解为每个都是一个磁盘块，一个节点B+树能够存储更多的关键字），降低树的高度，减少了磁盘IO次数更少。

2、所有的查询都要查询到叶子节点，查询比较稳定,（稳定为树的高度）

3、所有叶子节点是有序链表，便于范围查询（B树需要中序遍历，才可以做范围查询）

劣势

B+数是以空间换时间，父节点元素在子节点重复出现，增加了少量的空间，换来的是，范围查询的遍历。

Q&A

B+树的每个节点是什么，page(innodb的page) 还是磁盘的page

B+树的 page默认16kb

主存和磁盘之间的数据交换不是以字节为单位的，而是以n个扇区为单位的（一个扇区有512字节），通常是4kb（8个扇区）,16,32,64kb为单位。

磁盘中的一页数据(4kb)和数据库innodb规定的一页数据(16kb),这两个的概念是不一样的。磁盘io的大小也是根据指令来规定的。对应数据库读写来说，

会按照数据库的配置，每次最少读写一页数据，也就是16kb

为什么说B+树的，查询稳定（每次查询都要查询叶子节点）是优点呢？

非叶子节点都用来存储索引来，有效可用的存储信息就多了，降低树的高度，减少IO次数，但是带来的是，需要将数据存放在叶子节，所以这个其实一个隐含的一个优点。

B+数的非叶子节点存储都是索引，能够降低树的高度理解？

B-树在一个，page中即存储 key+data，如果data很大，就意味着，该磁盘块存储的查找可用信息就少了

B+树在一个，非叶子点中，只存储 key，就意味着，该page存储的查找可用信息就很多。

这样的B+树的数据查询高度就降下了。

所以在说B+树能够使树的高度变低，其实也要想到。每个一个节点都是一个page，

下面的图是，但从存储key来说，

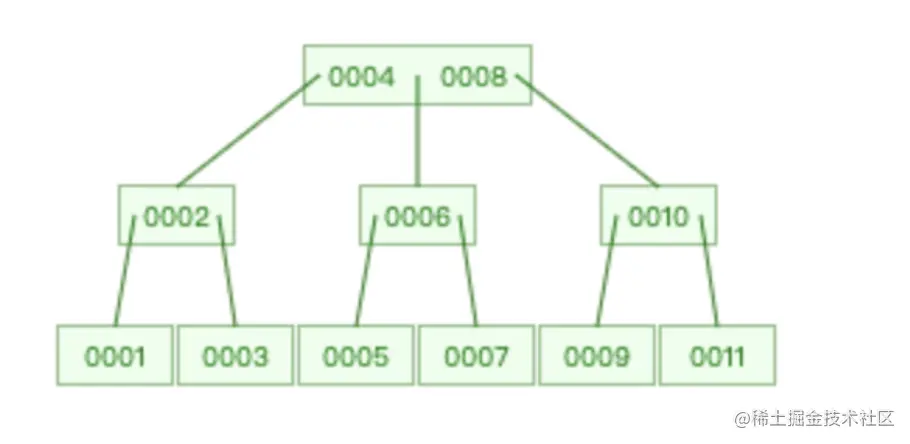

B-树，节点数量-11，树高-3

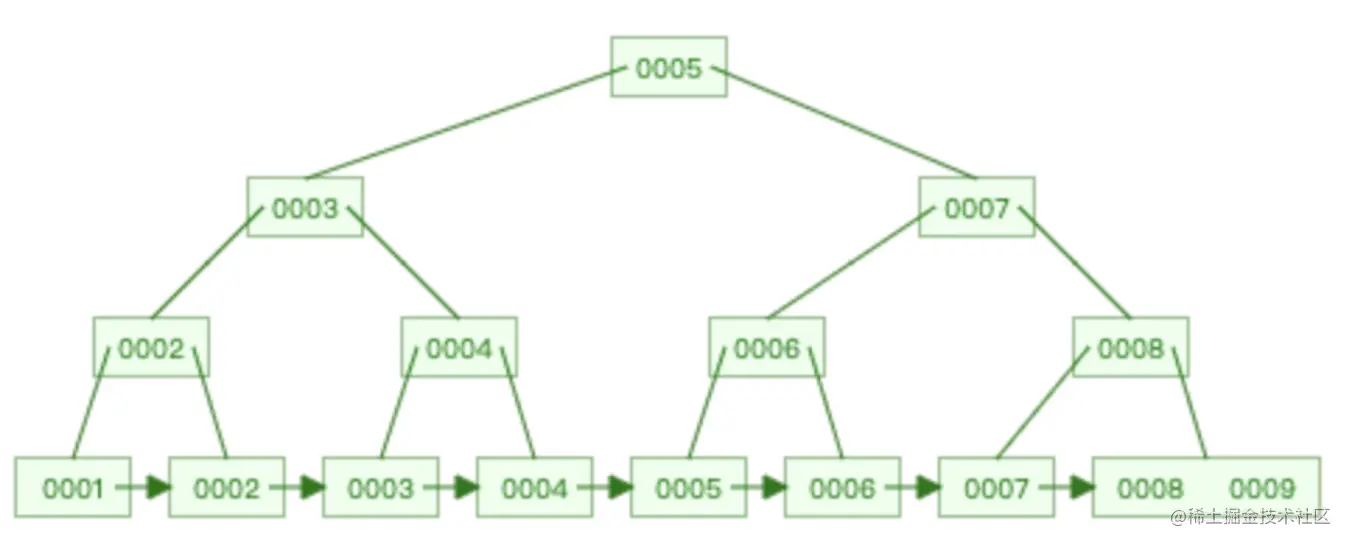

B+树，节点数量-9，书高-4

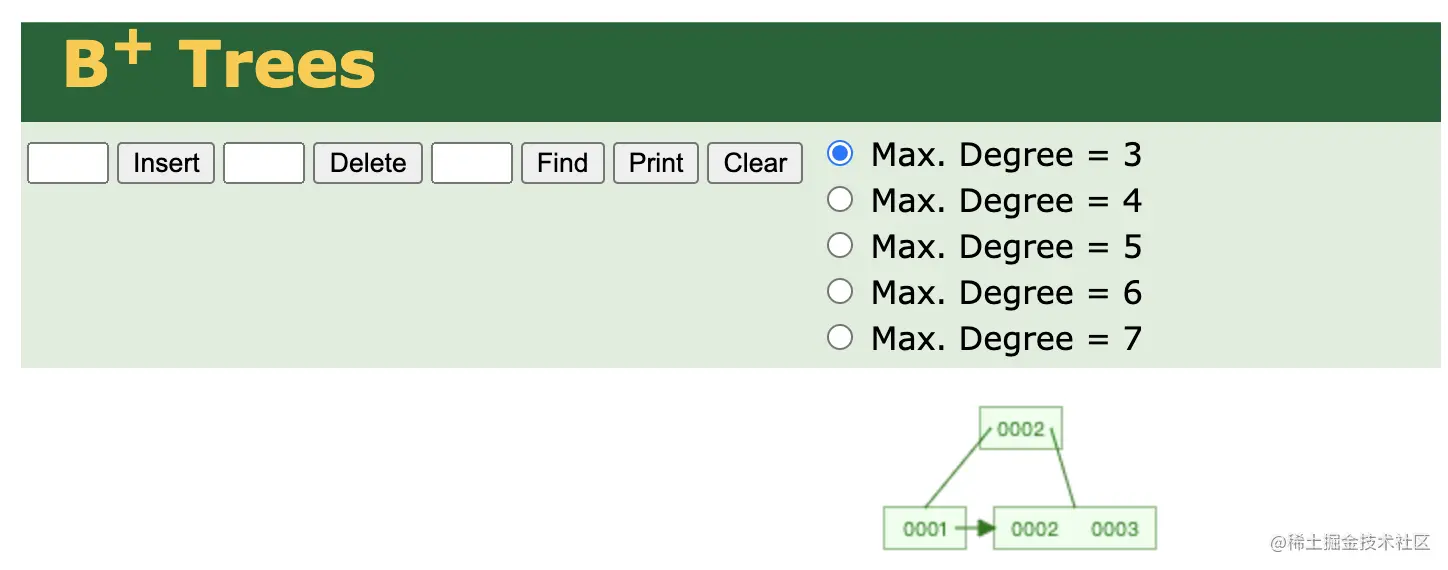

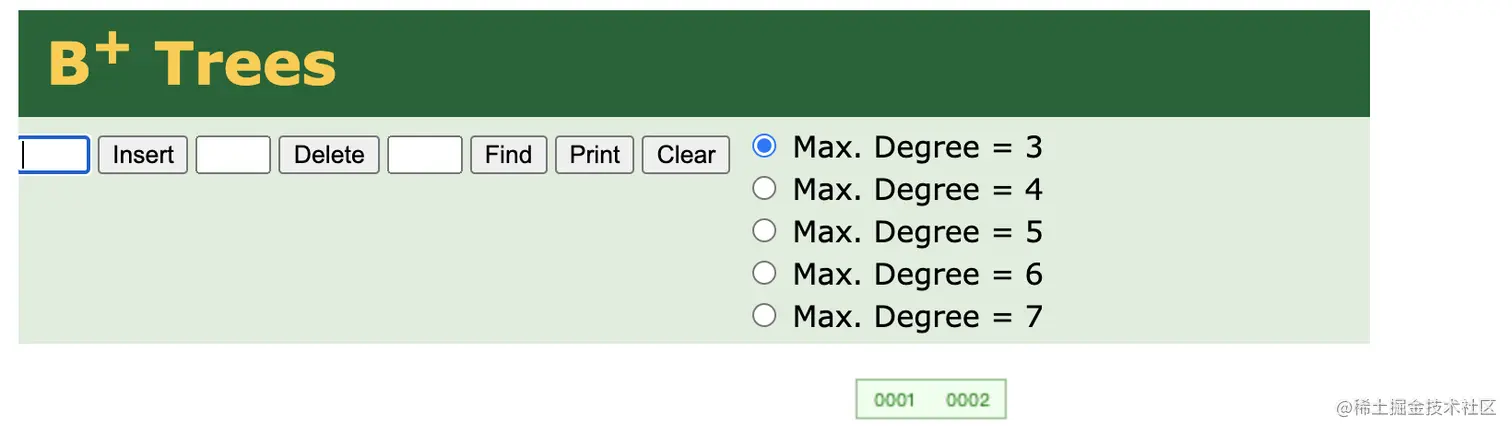

该B+树是 3阶当插入节点 1，2，3时候，为什么，2的右子树是 [2,3]呢？

根据B+树的定义可知，

首先它是一个 3阶的则

1、根节点至少有个一个节点，非根节点 m/2<=k <=m-1

2、B+树的叶子节点是一个有序的链表

当节点数大于 m-1时候，产生页分裂，

在保证叶子节点是该树中的全部数据有序链表

key左边小于它，key右边都大于等于它的情况下，则 [2,3]必须是 2的右子树

为什么要使用B+树

二叉查找树（二叉排序树）

节点左子树上的所有值，都小于父节点，节点右子树上的所有值，都大于父节点。查询时间取决于的树的高度，O(lgn),

该树也有可能长歪了（全部在单侧），变得不平衡了 退化为链表，此时的时间复杂度O(n)

不平衡 则引入平衡树

平衡二叉树

在avl树中，任意节点对应的两课子树的，最大高度差为1，因此它也被称为高度平衡树。插入和删除在平均和最坏的情况下都是O(lgn),

它在插入和删除的时候，都可能发生旋转。

平衡因子：【节点左子树的高度】- 【节点右子树的高度】值为【-1，0，1】则为表示为平衡，除此之外，就认为该节点失衡了，需要通过旋转来保持平衡了。

平衡二叉树的选择分类：【左旋转】【右旋转】【左右旋转】【右左旋转】

在插入和删除时，需要额外的时间来，通过旋转来调整平衡。使得插入和删除的性能下降。

红黑树（树高）

B树

是为磁盘等辅助设备设计的多路平衡查找树，当节点数量相等时，B树的【高度】要比平衡二叉树和红黑树要低，磁盘io次数大大减少。

使用不完全填充的块来加速插入和删除

定义

1、所有的叶子节点都在同一层，

2、每个节点最多有 m个子节点

3、根节点元素取值范围 1<= k <=m-1

4、非根节点元素取值范围 m/2<= k <=m-1

5、每个节点最多有 m个节点

6、所有的键值分布在整棵树中

不适合范围性查找，需要做树的中序遍历，树的高度还是太高（存储了同时存储了键和值导致的）
