本文接《六种常用的数列排序算法图解（上）》，用图解的方式对堆排序做详细的解说。

堆排序

堆排序树数列排序的算法之一，其特点是利用堆堆数据结构。接下来讲解对5、2、7、3、6、1、4进行排序。

堆积是一个近似完全二叉树的结构，并同时满足堆积的性质:即子结点的键值或索引总是小于(或者大于)它的父节点。

第一阶段入堆

把所有数字储存进堆中

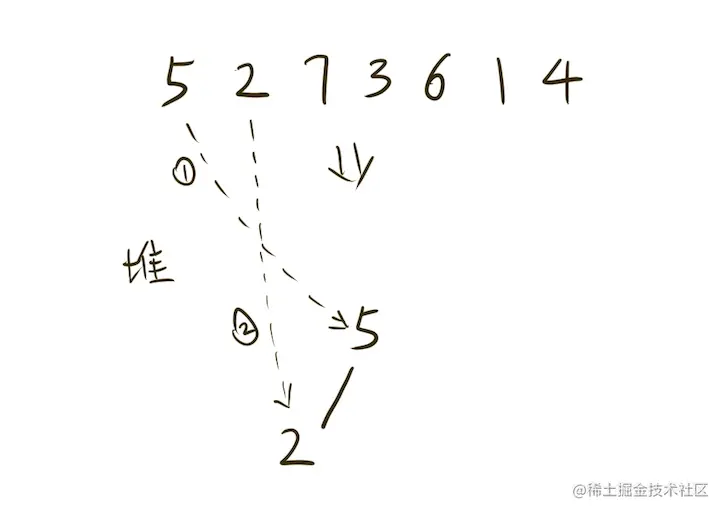

第一步、第二步如上图所示。咱们移动了5与2，按照子结点的键值总是小于父节点进行操作。

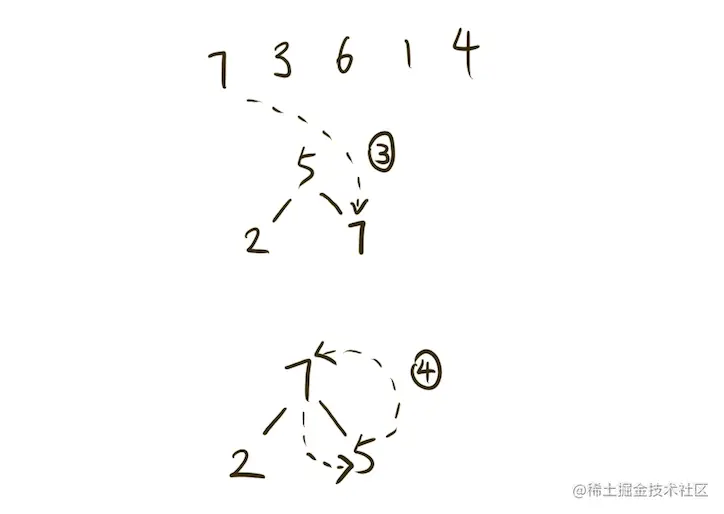

第三步移动7到5的右子树，因为7不小于5，遵循子结点的键值总是小于父节点，接下来第四步7和5的位置交换。

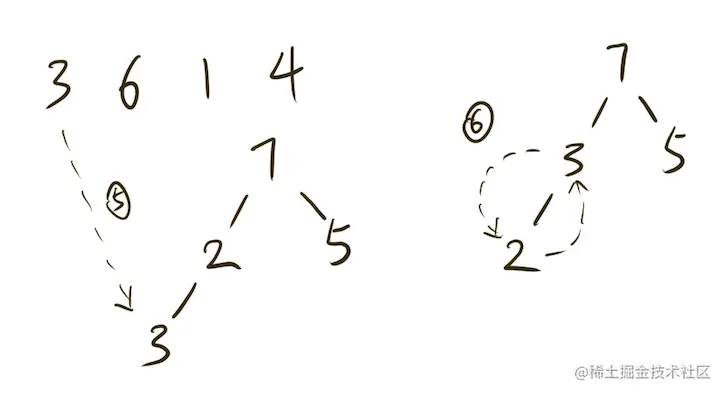

遵循子结点的键值总是小于父节点，第五步和第六步把3移动到2的左节点后，因为3比2大，所以接下来3与2互换位置。

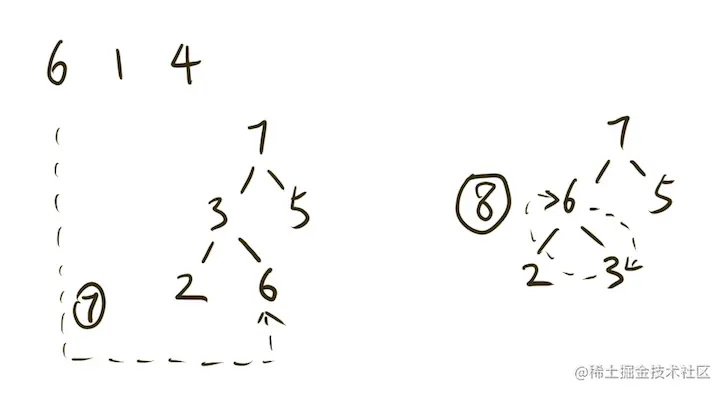

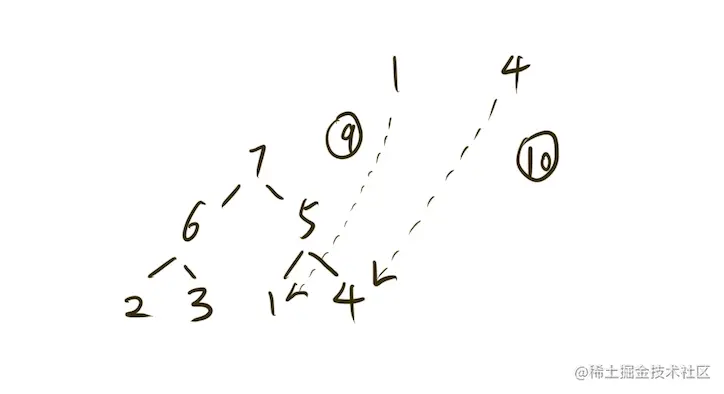

接下来，继续遵循子结点的键值总是小于父节点，把剩下的1与4也放进二叉树中。

经历了10步操作，到目前为止，所有的数字已储存在堆中。

逐个取出储存在堆中的数字 降堆的一个特性是数据将从大到小取出，将取出来的数字按相反的顺序排列，数字将完成排序。

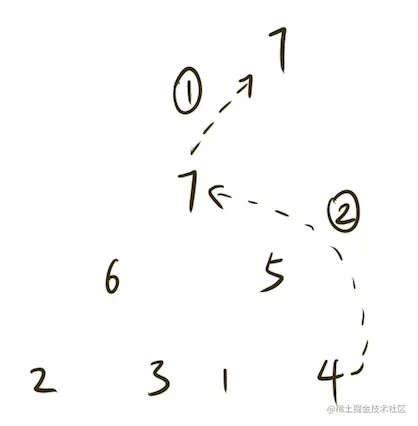

把顶部最大的7取出，叶结点4移动到根节点。

遵循子结点的键值总是小于父节点，4与6互换。

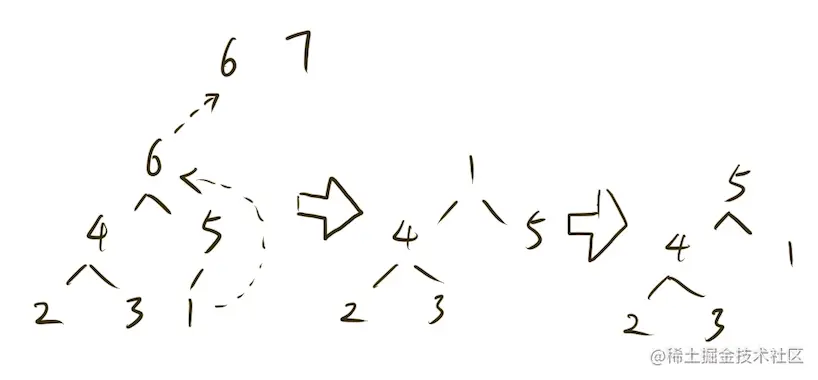

接着取出6，叶结点1移动到根节点。接着遵循子结点的键值总是小于父节点，1与最大子节点5交换。

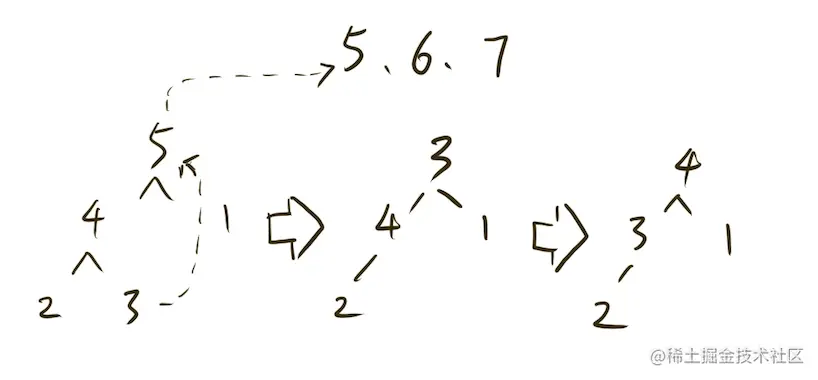

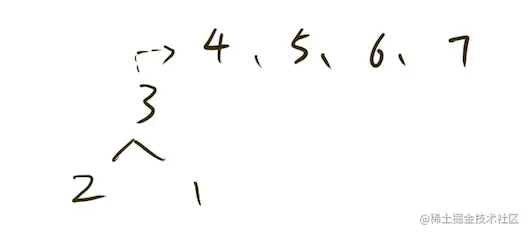

重复以上操作，不断取出根节点到数列，然后叶子节点移动到根节点，并遵循子结点的键值总是小于父节点调整堆，直到把所有数字从堆中取出。

...

所有的数字都从堆中取出，排序完成：1,2,3,4,5,6,7。

堆排序主要分入堆和出堆两个阶段，入堆阶段根据最大堆或最小堆的原则，对数列完成堆的转变。然后再根据最大堆或最小堆的原则，操作出堆完成对数列的排序。
