Swift学习（八）协议Protocol

王飞飞不会飞
619 阅读7分钟

协议的基本语法

定义协议

在Swift开发中通过关键字Protocol来声明一个协议。

//定义一个协议
protocol OSProtocolOne {
}

协议中可以声明方法。

protocol OSProtocolOne {
    //声明方法
    func func1()
}

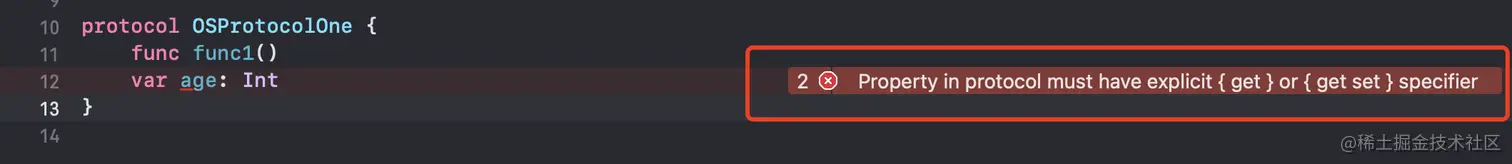

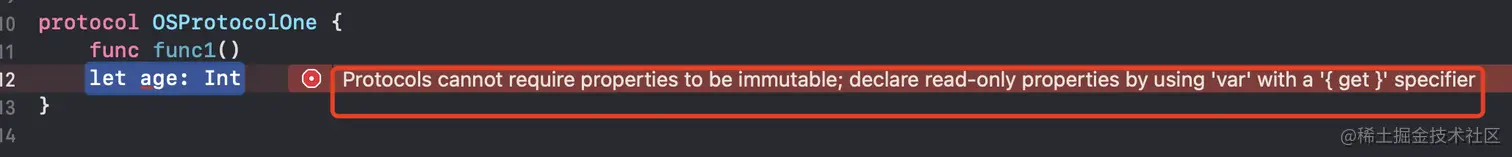

协议中也可以定义属性，但必须是（get）、（ get set）类型的，并且必须是变量即只能用var修饰。



protocol OSProtocolOne {
    func func1()
    var age: Int { get }
}

注意⚠️：协议中允许定义构造函数，如果是类遵循协议，构造函数需要使用关键字request修饰，或者该累使用final修饰。

遵循协议

Swfit中class、struct、enum都可以遵循协议，如果遵循多个协议，可以使用逗号隔开，也可以分成多个Extention来书写。 遵循协议后必须实现协议中定义的方法和属性。


class OSComputer: OSProtocolOne {
    func func1() {
        print(#function)
    }

    var age: Int = 0
}

extension OSComputer: OSProtocolTwo {

}

和OC交互

如果OC类需要遵循协议，需要在协议前面增加关键字@objc，如果想使用OC的optionl的属性，需要在方法或者属性添加关键字@objc optional。

@objc protocol OSProtocolOne {
    //可选的
    @objc optional func func1()
    var age: Int { get }
}

这样我们就定义了一个可以和OC交互的协议了。

协议方法的调度

SIL分析

通过前文方法，了解到了方法的存储方式是通过V-table来存储的，这里我们用同样的方式来探索协议中的方法调度方式。 编辑如下代码，并编译成SIL语言。

//sil编译命令
swiftc -emit-sil fileName >outputFileName

protocol OSProtocolTest {
    func func11()
}

class OSProtoclProduct: OSProtocolTest{
    //协议的方法
    func func11() {
        print("11")
    }
    //OSProtoclProduct类的方法，在V-table中。
    func func12() {
        print(12)
    }
}

func enter() {
    let product = OSProtoclProduct()
    product.func11()
    product.func12()
}

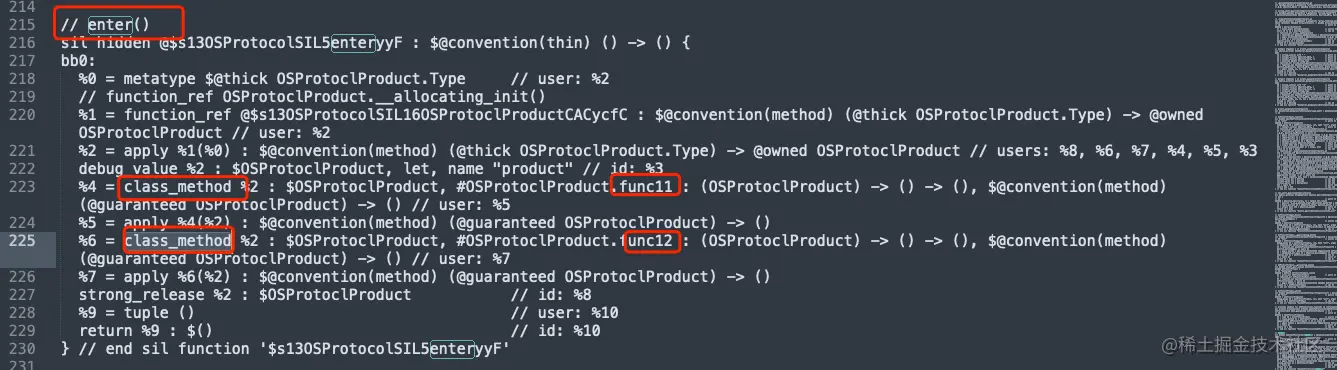

在SIL中找到enter函数对应的代码。

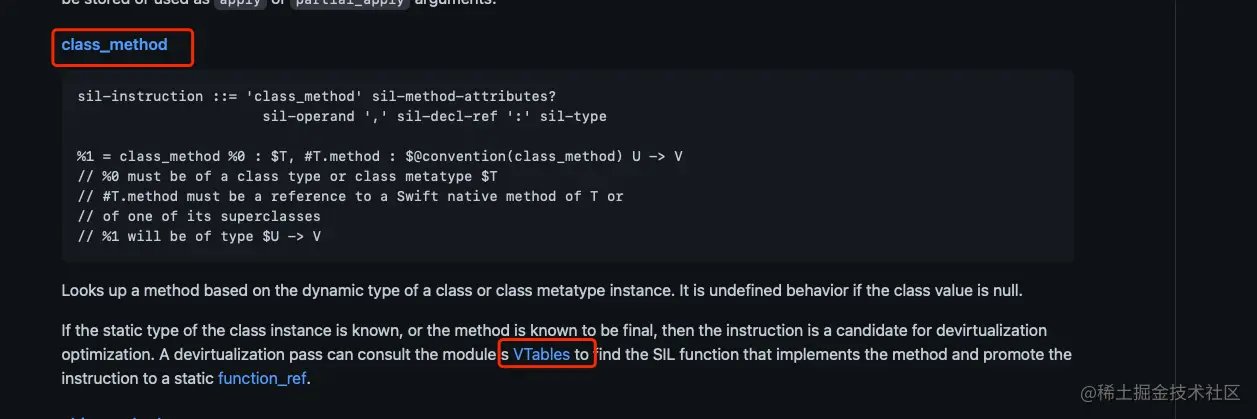

image.png 在SIL官方文档中查找class_method的相关资料。

image.png 可以看到，class_method是通过VTables来调用的。而在SIL语言中也可以找到对应vtable中func11的定义，如下图：


如果我们在定义product的时候，声明product的类型为OSProtocolTest，同样的方式来查看调用。 修改代码如下:

func enter() {
    let product: OSProtocolTest = OSProtoclProduct()
    product.func11()
    //func12不在OSProtocolTest的定义内，所以不能被调用。
//    product.func12()
}

编译成SIL语言后，可以看到调用方式发生了改变，这次使用了witness_method. image.png 在SIL官方文档中找到witness_method的定义：

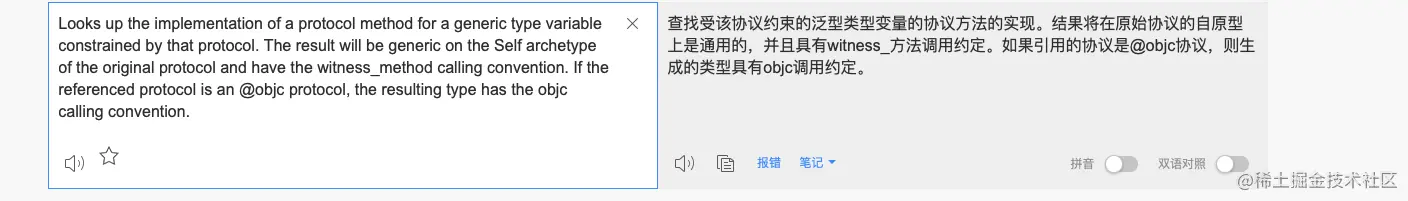

翻译比较难理解。

image.png 大致意思是，去遵循协议的类型中去找该方法的实现，会使用witness_method方式调度，如果协议使用@objc修饰，会变成objc的调用方式。

继续看SIL语言中：

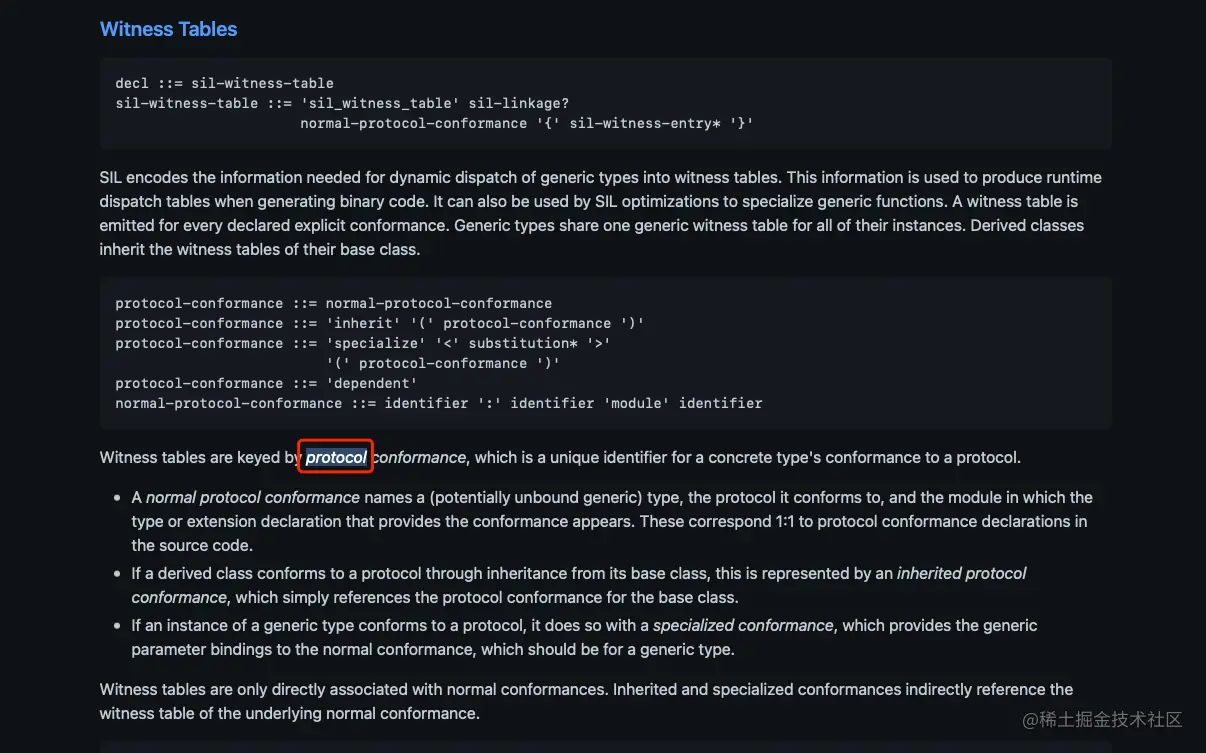

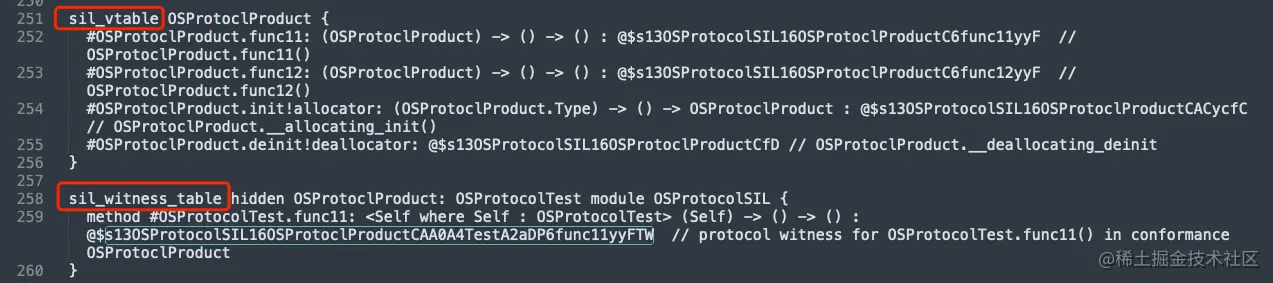

image.png 这里的witness_table中也有一个函数定义，大家都叫witness可以大胆猜测，witness_method是去witness_table中去寻找实现。而在witness_table的定义中也可以证实这一猜想。

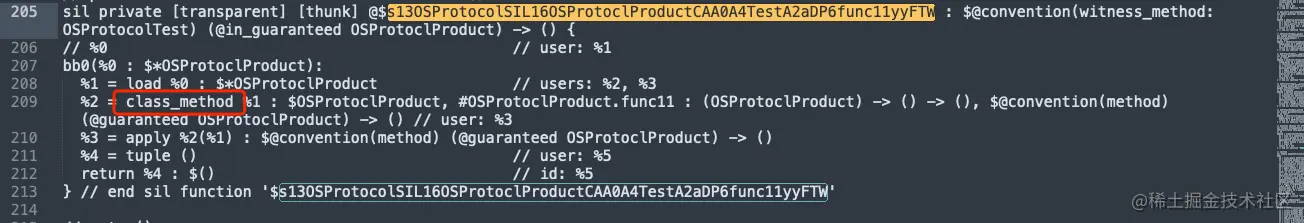

那么我们继续看编译后的SIL语言中关于witnss_table中fun11的定义：

image.png 这个方法里面然后再通过class_method去调用vtable中的fun11。

小结：如果实例类型是真正类型，方法通过vtable调度，如果实例类型为协议类型，方法需要通过witness_table包装（或者说桥接）一层再去vtable调度。

注意⚠️：

  • witness_table和类是一一对应的。如果多个类遵循同一个协议，将会有多个 witness_table。
  • 父类遵循协议，子类也会有对应的witness_table。

汇编分析

除了SIL分析之外，我们还可以通过汇编代码调试来分析协议方法调度的过程。首先在函数调度的代码行下断点，然后打开汇编调试。 打开汇编调试 xcode -> Debug -> Debug Workflow -> Always Show Disassemple 。 汇编中的函数调用指令为 blr ，我们主要看blr 寄存器中的内容。汇编调试过程中可以通过Contro健+点击⬇️来控汇编代码逐行执行（Xcode13中），Xcode12可以直接下断点调试。注意：本次汇编分析的是arm架构，如果不是M1芯片的电脑，需要使用真机。

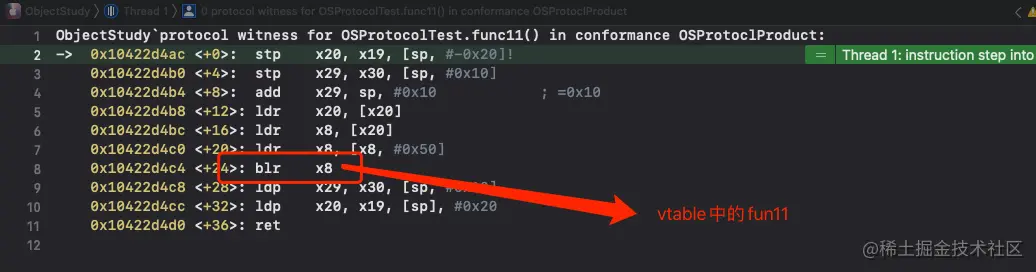

image.png 执行到上图的时候，继续Contro健+点击⬇️，就可以进入函数内部，可以看到这个函数就是witness-table中的func11。 而汇编代码中blr只有一句，这一句也就对应来SIL中class_mathod func11,即调用vtable中的func11。 image.png

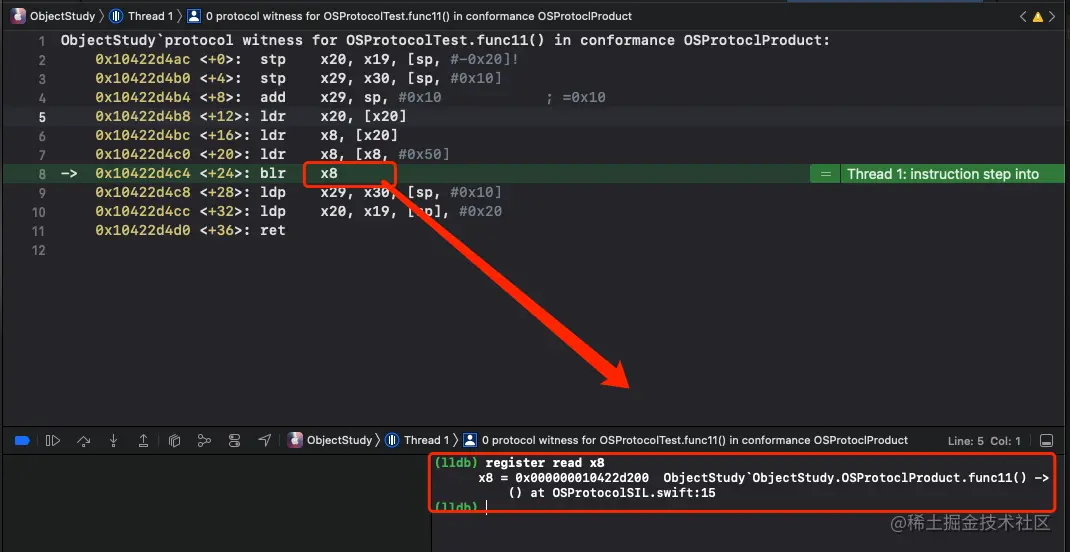

image.png 通过打印x8寄存器，可以看到这里的的确确是调用了func11函数。

分类实现协议方法

协议可以通过extention的方式去实现定义的方法,实现之后，遵循协议的类可以不再实现该方法。

protocol OSProtocolTest {
    func func11()
}

extension OSProtocolTest {
    func func11() {
        print("11 from protocol extension")
    }
}

class OSProtoclProduct: OSProtocolTest{
    //协议的方法
//    func func11() {
//        print("11")
//    }
    //OSProtoclProduct类的方法，在V-table中。
    func func12() {
        print(12)
    }
}

如果遵循协议的类，和协议的分类都实现了协议方法，会优先调用类中的方法。如果协议中没有声明方法，调用时需要看实例的具体类型。

protocol OSProtocolTest {

}

extension OSProtocolTest {
    func func11() {
        print("11 from protocol extension")
    }
}

class OSProtoclProduct: OSProtocolTest{
    //协议的方法
    func func11() {
        print("11 from OSProtoclProduct")
    }
    //OSProtoclProduct类的方法，在V-table中。
    func func12() {
        print(12)
    }
}

执行结果：

image.png 可以大致看一下编译后的SIL语言。

image.png 作为静态语言，swift编译器在决定函数调用的时候，会根据静态类型调用函数。

协议的结构

类型还原

通过上面的例子，我们发现静态类型不同，会影响函数调用，是不是会影响实例对象的结构呢？带着疑问我们继续探索：

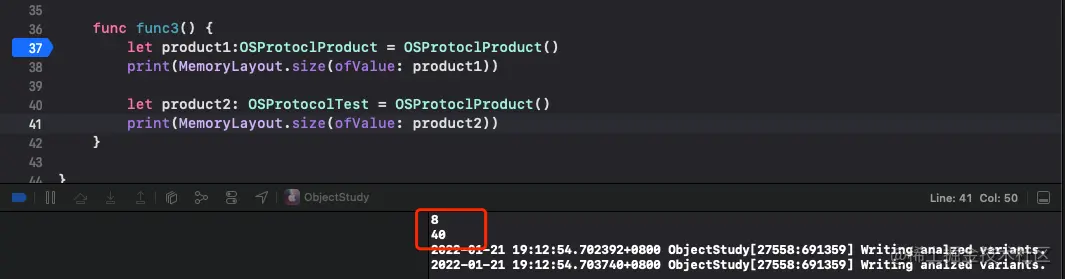

func func3() {
        let product1:OSProtoclProduct = OSProtoclProduct()
        print(MemoryLayout.size(ofValue: product1))

        let product2: OSProtocolTest = OSProtoclProduct()
        print(MemoryLayout.size(ofValue: product2))
    }

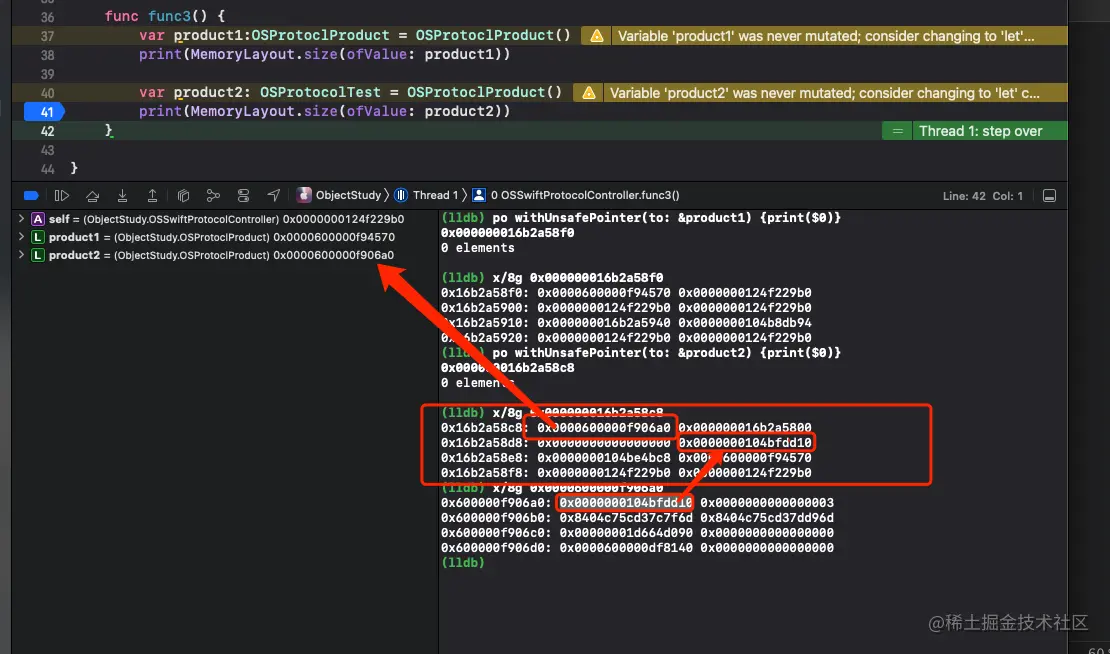

image.png 惊呆了，老铁！静态类型不同，居然会影响内存中的大小。product1的8字节很好理解，是实例对象的地址。 那我们就再分析下这个40字节的内容了。


位置内容
第0个8字节实例对象的地址
第1个8字节未知
第2个8字节未知
第3个8字节实例对象的metadate
第4个8字节witnesstable

得到最最粗略的结构：

struct OSProtocolBox {
    var heapObject: UnsafeRawPointer
    var unkonw1: UnsafeRawPointer
    var unkonw2: UnsafeRawPointer
    var metadata: UnsafeRawPointer
    var witnessTable: UnsafeRawPointer
}

经过一系列复杂的探究（源码、IL代码、查资料等方式）这里不做赘述，终于有了这个所有的结构。

struct OSProtocolBox {
    var heapObject: UnsafeRawPointer
    var unkonw1: UnsafeRawPointer
    var unkonw2: UnsafeRawPointer
    var metadata: UnsafeRawPointer
    var witnessTable: UnsafeMutablePointer<TargetWitnessTable>
}

struct TargetWitnessTable{
    var protocol_conformance_descriptor: UnsafeMutablePointer<TargetProtocolConformanceDescriptor>
    var witnessMethod: UnsafeRawPointer

}

struct TargetProtocolConformanceDescriptor{
    var protocolDesc: TargetRelativeDirectPointer<TargetProtocolDescriptor>
    var typeRef: UnsafeRawPointer
    var WitnessTablePattern: UnsafeRawPointer
    var flags: UInt32
}

struct TargetProtocolDescriptor
{
    var flags: UInt32
    var parent: TargetRelativeDirectPointer<UnsafeRawPointer>
    var Name: TargetRelativeDirectPointer<CChar>
    var NumRequirementsInSignature: UInt32
    var NumRequirements: UInt32
    var AssociatedTypeNames: TargetRelativeDirectPointer<CChar>
}

重新绑定

有了结构之后，我们通过内存重新绑定，可以动态获取到协议的更多信息了。

withUnsafePointer(to: &product2) { ptr in
            ptr.withMemoryRebound(to: OSProtocolBox.self, capacity: 1) { ptr1 in
                let name = ptr1.pointee.witnessTable.pointee.protocol_conformance_descriptor.pointee.protocolDesc.getmeasureRelativeOffset().pointee.Name.getmeasureRelativeOffset()
                print(String(cString: name))
            }
        }

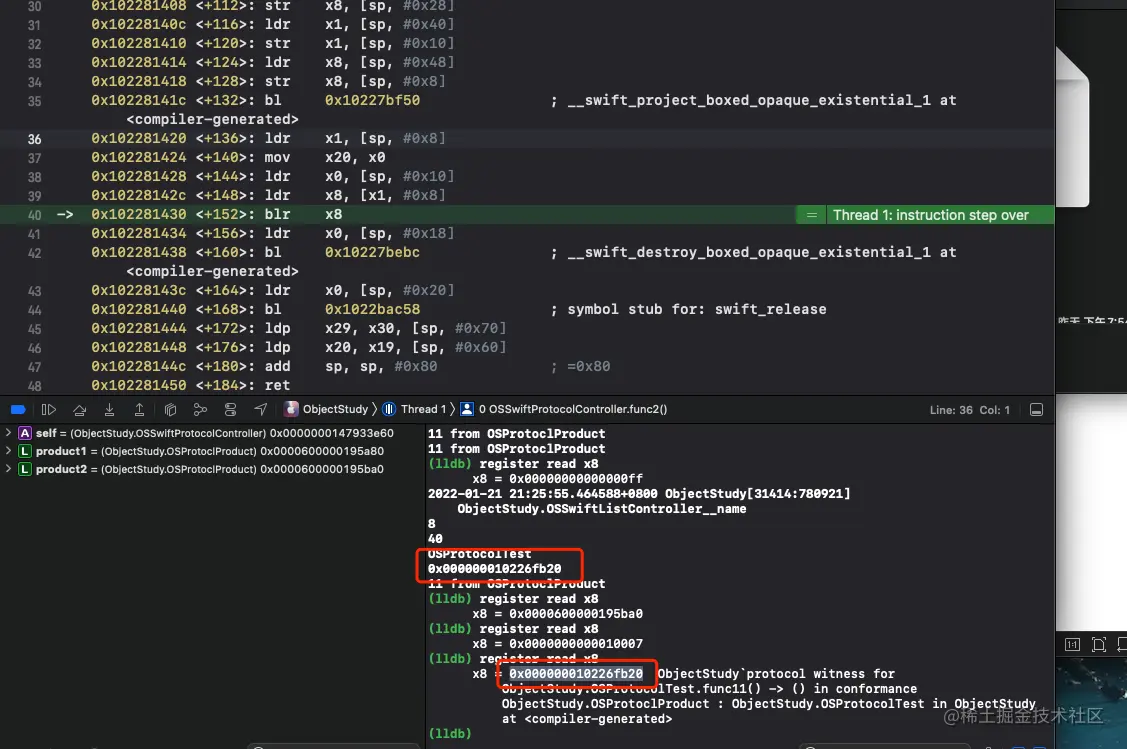

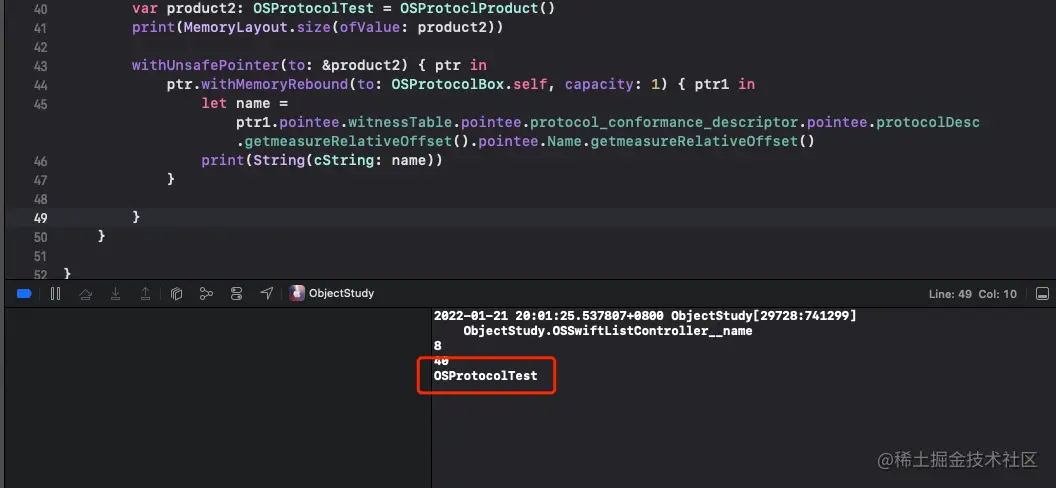

image.png 可以看到协议的名称，同样的方法还可以打印出遵循协议的方法地址。

image.png 可以通过

$ nm-p mach-o ｜ grep 函数地址

$ xcrun swift-demangle <string>

来证实。 也可以通过汇编调试的打印来证实。

image.png 可以看到两个地址是一样的。

Existential Container

上面的OSProtocolBox其实是存在容器， Existential Container 是编译器生成的一种特殊的数据类型，用于管理遵守了相同协议的协议类型，因为这些类型的内存大小不一致，所以通过当前的 Existential Container 统一管理。也就是说不管是class、struct、enum，只要遵循了协议，就会由这个Existential Container来统一管理他们的内存。

valueBuffer

我们使用一个结构体来遵循协议，来看一看Existential Container的变化。

struct OSProtocolCoder: OSProtocolTest {
    var age: Int = 20
    var level: Int = 2
}

func func4() {
        var coder: OSProtocolTest = OSProtocolCoder()
        print(coder)
    }

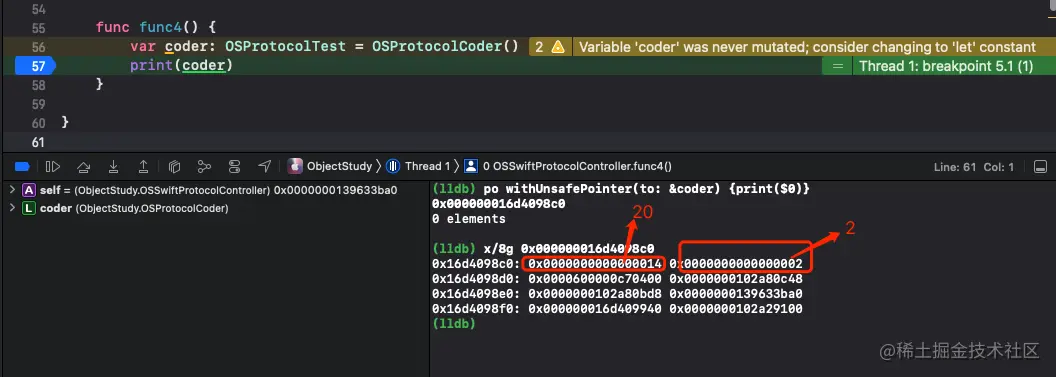

image.png 可以看到这里把结构体的属性的值存在了第0个8字节，和第1个8字节。那就想知道如果有更多个属性会有什么样的变化。

struct OSProtocolCoder: OSProtocolTest {
    var age: Int = 20
    var level: Int = 2
    var leve11: Int = 2
    var level2: Int = 2
    var level3: Int = 2
}

image.png 好家伙，这是存不下了，在堆区开辟地址去存了。

总结:Existential Container的前24个字节为Value Buffer 对于小容量的数据（小于24字节），直接存储在 Value Buffer中， 对于大容量的数据，则通过堆区分配存储堆空间的地址。

更新存在容器（ExistentialContainer）数据结构：

struct OSProtocolBox {=
    var valueBuffer1: UnsafeRawPointer
    var valueBuffer2: UnsafeRawPointer
    var valueBuffer3: UnsafeRawPointer
    var metadata: UnsafeRawPointer
    var witnessTable: UnsafeMutablePointer<TargetWitnessTable>
}

写时复制

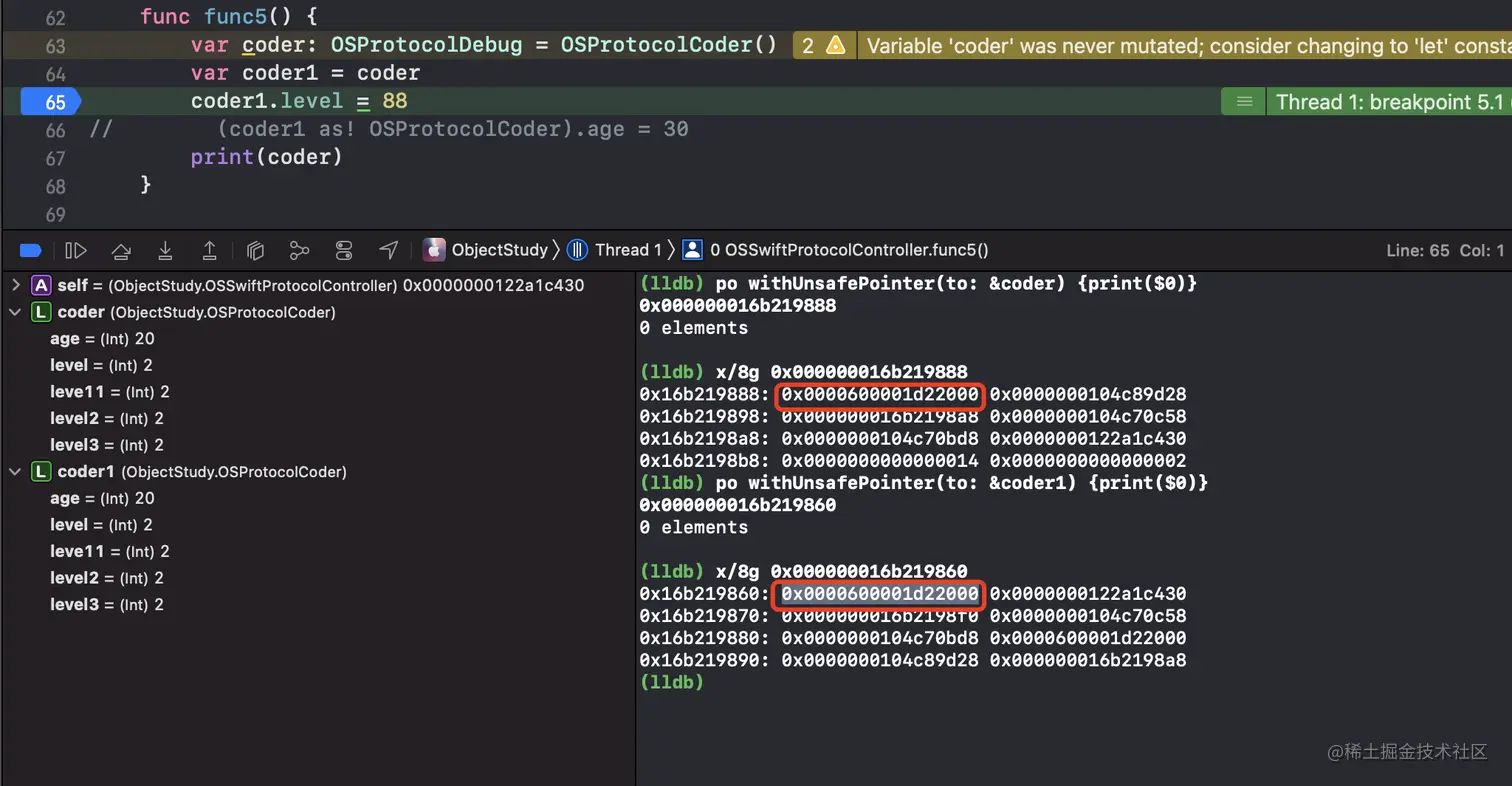

可以看到，在给level复制的时候，对应堆区的对象发生了改变。这里是系统为了降低堆区内存消耗所做的优化。当valueBuffer不能存储所有属性的时候，会把结构体在堆区开辟空间存储为引用类型，但在变量发生改变的时候，会去判断应用计数是否大于1，如果大于1，将在堆区重新开辟空间来存储改变后的结构体。
